In diesem Artikel betrachten wir den Chevrolet Cruze (J400) der zweiten Generation, der von 2016 bis 2019 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Chevrolet Cruze 2016, 2017, 2018 und 2019 , um Informationen über die Position der Sicherungsfelder innerhalb des zu erhalten Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Chevrolet Cruze 2016-2019…
Die Sicherung des Zigarettenanzünders / der Steckdose im Chevrolet Cruze ist die Sicherung №F4 (Steckdose vorne) im Sicherungskasten der Instrumententafel.
Sicherungskasten der Instrumententafel

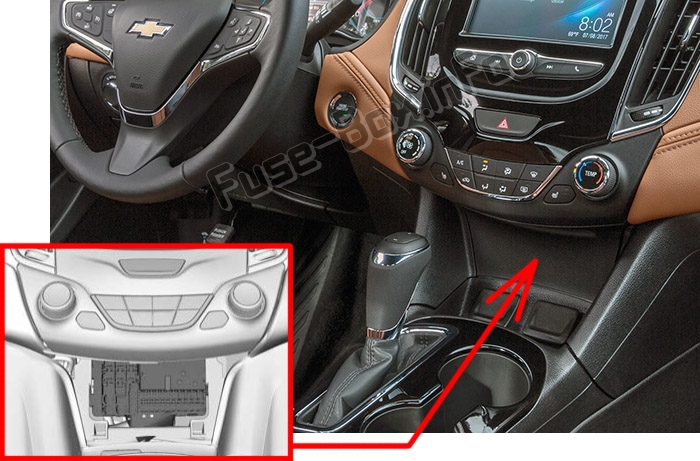

Position des Sicherungskastens
Es befindet sich hinter der Abdeckung in der Mittelkonsole unter der HLK-Steuerung.
So greifen Sie zu:
1) Öffnen Sie die Abdeckung, indem Sie sie oben herausziehen.
2) Entfernen Sie die Unterkante der Abdeckung.
3) Entfernen Sie die Abdeckung.
Sicherungskastendiagramm (2016-2019)
ad vertisements
Zuordnung der Sicherungen im inneren Sicherungskasten
| № | Beschreibung |
|---|---|
| F1 | 2016, 2018: Nicht verwendet. 2017: Rechte Heckscheibe |
| F2 | Gebläse |
| F3 | Fahrersitz |
| F4 | Steckdose vorne |
| F5 | 2016, 2018, 2019: Nicht verwendet. 2017: Fensterheber vorne rechts |
| F6 | 2016, 2018, 2019: Elektrische Fensterheber vorne 2017: Fensterheber vorne links |
| F7 | ABS-Ventile |
| F8 | Cyber Gateway Modul (CGM) |
| F9 | Körpersteuerungsmodul 8 |
| F10 | 2016, 2018, 2019: Fensterheber hinten. 2017: Linke Heckscheibe |
| F11 | Schiebedach |
| F12 | Körpersteuerungsmodul 4 |
| F13 | Beheizte Vordersitze |
| F14 | Außenspiegel / Spurhalteassistent / Fernlicht-Scheinwerfer-Automatik |
| F15 | Körpersteuerungsmodul 1 |
| F 16 | Körpersteuerungsmodul 7 |
| F17 | Körpersteuerungsmodul 6 |
| F18 | Körpersteuerungsmodul 3 |
| F19 | Datenübertragungsstecker |
| F20 | Airbag |
| F21 | A / C. |
| F22 | Stammfreigabe |
| F23 | Passiver Eintrag / Passiver Start |
| F24 | 2016-2017: Erkennung der Anwesenheit von Kindern vorne rechts. 2018: Passagiererkennungssystem. 2019: AOS-System (Automatic Occupant Sensing) |
| F25 | Beleuchtung des Lenkradschalters |
| F26 | Zündschloss |
| F27 | Körpersteuerungsmodul 2 |
| F28 | Verstärker |
| F29 | 2016-2017: Nicht verwendet. 2018-2019: USB-Aufladung |
| F30 | Schalthebelbeleuchtung |
| F31 | Heckscheibenwischer |
| F32 | 2016-2018: Getriebesteuergerät (mit Stop / Start). 2019: Virtuelles Schlüsselsystem |
| F33 | Handy-Ladegerät / DC-Wechselrichter |
| F34 | Einparkhilfe / Seitenblindzonenalarm / Infotainment / USB |
| F35 | OnStar |
| F36 | Anzeige / Cluster |
| F37 | Radio |
Sicherungskasten im Motorraum

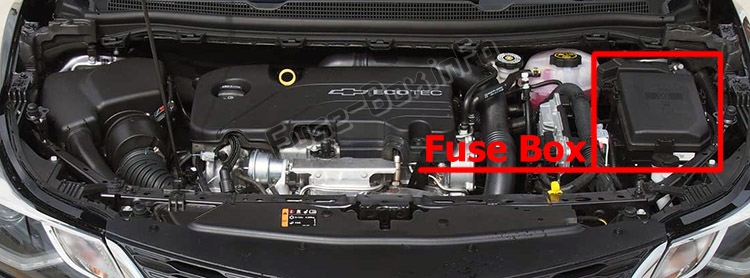

Position des Sicherungskastens
ad vertisements

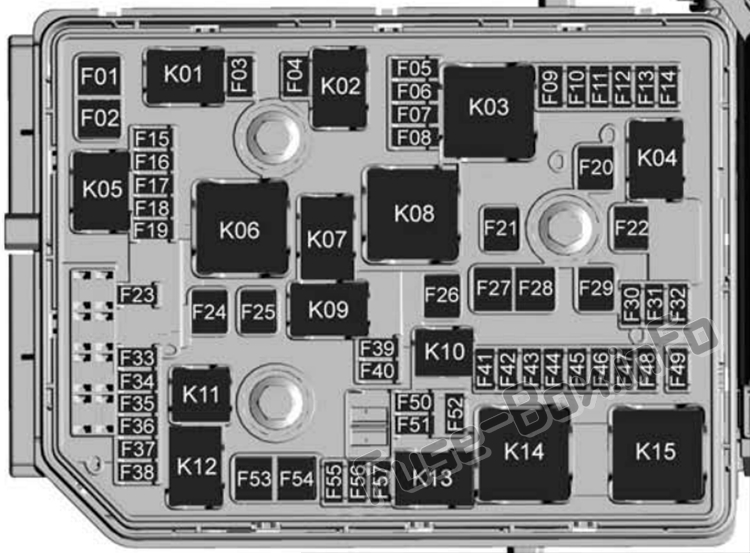

Sicherungskastendiagramm (2016-2019)
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| F01 | Anlasser |
| F02 | Anlasser |
| F03 | O2-Sensor |
| F04 | Motorsteuerungsmodul |
| F05 | 2016-2018: Motorfunktionen. 2019: Aero Shutter / Fuel Flex |
| F06 | Getriebesteuergerät |
| F07 | Nicht benutzt |
| F08 | Motorsteuerungsmodul |
| F09 | A / C. |
| F10 | Kanisterentlüftung |
| F11 | Beheizte Sitze |
| F12 | CGM-Modul |
| F13 | 2016-2018: Nachkochpumpe / beheiztes Lenkrad. 2019: Aero Shutter / Fuel Flex |
| F14 | Diesel NOx / CVT8 Getriebe |
| F15 | O2-Sensor |
| F 16 | Kraftstoffeinspritzung |
| F17 | Kraftstoffeinspritzung |
| F18 | Diesel NOx |
| F19 | 2016-2018: Diesel NOx. 2019: Diesel NOx / Kühlmittel Motor |
| F20 | Nicht benutzt |
| F21 | 2016-2018: Elektrische Feststellbremse. 2019: DC / AC-Wandler |
| F22 | ABS-System |
| F23 | Scheibenwaschanlage / Heckscheiben |
| F24 | Nicht benutzt |
| F25 | 2016-2018: Dieselkraftstoffheizung / Sekundärluftansaugung. 2019: Dieselheizung |
| F26 | Übertragung |
| F27 | Nicht benutzt |
| F28 | Nicht benutzt |
| F29 | Heckscheiben-Defogger |
| F30 | Spiegel Defogger |
| F31 | Nicht benutzt |
| F32 | Anzeige LED / DC DC-Wandler / FPPM / Elektrische Heizung / A / C-Modul |
| F33 | Diebstahlwarnhorn |
| F34 | Horn |
| F35 | Kofferraumsteckdose |
| F36 | Rechter Fernlichtscheinwerfer |
| F37 | Linker Fernlichtscheinwerfer |
| F38 | Nicht benutzt |
| F39 | Nebelscheinwerfer |
| F40 | Luftmagnet |
| F41 | Umschaltbare Wasserpumpe / Wasser im Kraftstoffsensor |
| F42 | Manuelle Nivellierung des Scheinwerfers |
| F43 | Benzinpumpe |
| F44 | Innenrückspiegel / Rückfahrkamera / Anhänger |
| F45 | Abgeflachtes Lenkrad |
| F46 | Cluster |
| F47 | Lenksäulenschloss |
| F48 | Heckscheibenwischer |
| F49 | Nicht benutzt |
| F50 | Nicht benutzt |
| F51 | Nicht benutzt |
| F52 | Motor- / Getriebesteuergerät |
| F53 | Nicht benutzt |
| F54 | Scheibenwischer |
| F55 | 2016-2018: Diesel NOx. 2019: Nicht verwendet |
| F56 | 2016-2018: Aeroshutter. 2019: Nicht verwendet |
| F57 | Nicht benutzt |
| Relais | |
| K01 | Anlasser |
| K02 | A / C-Steuerung |
| K03 | Motorfunktionen |
| K04 | 2016-2017: CVT8-Übertragung. 2018-2019: Nicht verwendet |
| K05 | Anlasser |
| K06 | Dieselkraftstoffheizung / Sekundärluftansaugung |
| K07 | Rechter Abblendlichtscheinwerfer / Rechter Tagfahrlicht |
| K08 | Übertragung |
| K09 | Diesel NOx |
| K10 | Benzinpumpe |
| K11 | – – |
| K12 | Fernlichtscheinwerfer |
| K13 | Linke Tagfahrleuchte / linker Abblendlichtscheinwerfer |
| K14 | Laufen / Kurbeln |
| K15 | Spiegel-Defogger / Heckscheiben-Defogger / Diebstahlwarnsensor |
| K16 | Horn / Doppelhorn |
| K17 | Diesel NOx |
| K18 | Nebelscheinwerfer |
| K19 | Nach dem Kochen Pumpe / beheiztes Lenkrad |
| K20 | Diebstahlwarnhorn |
| K21 | Heckscheibenwaschanlage |
| K22 | Frontscheibenwaschanlage |
| K23 | Heckscheibenwischer |

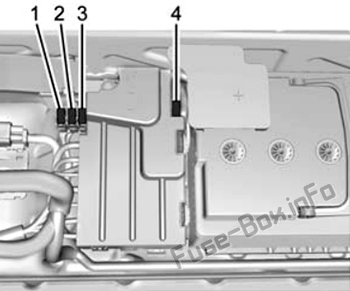

Zusätzliche Sicherungen befinden sich in der Nähe der Fahrzeugbatterie (2018, 2019).
| № | Beschreibung |
|---|---|
| 1 | 2018: Getriebesteuergerät (nur AT). 2019: Motorsteuergerät |
| 2 | Benzinpumpe |
| 3 | 2018: Motorsteuergerät. 2019: Getriebesteuergerät |
| 4 | Energieversorgung |
