In diesem Artikel haben wir die zweite Generation des Honda Pilot, produziert von 2009 bis 2015. Hier betrachten werden Sie Sicherungskasten Diagramme von finden Honda Pilot 2009, 2010, 2011, 2012, 2013, 2014 und 2015 , Informationen über die Position des Sicherungstafeln im Inneren des Fahrzeugs und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) kennen.
Sicherungsanordnung Honda Pilot 2009-2015
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Honda Pilot sind die Sicherungen Nr. 12 ( Steckdose für Zubehör an der hinteren Konsole), Nr. 16 (Steckdose für Zubehör an der Mittelkonsole), Nr. 18 (Steckdose für Zubehör vorne) und Nr. 19 (Steckdose für Zubehör hinten) im Sekundärteil Sicherungskasten Motorraum.

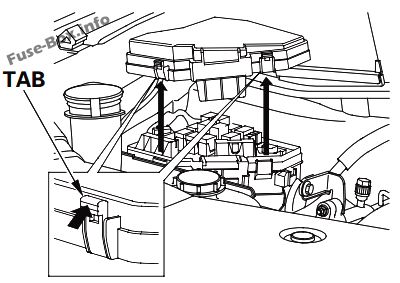

Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.
Passagierabteil

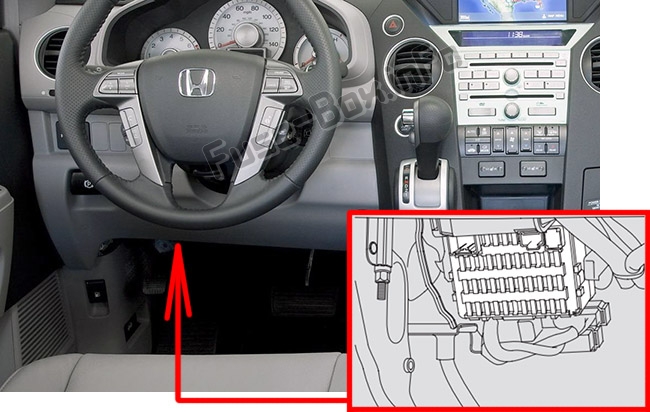

Der innere Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Der hintere Sicherungskasten befindet sich auf der linken Seite des Laderaums.

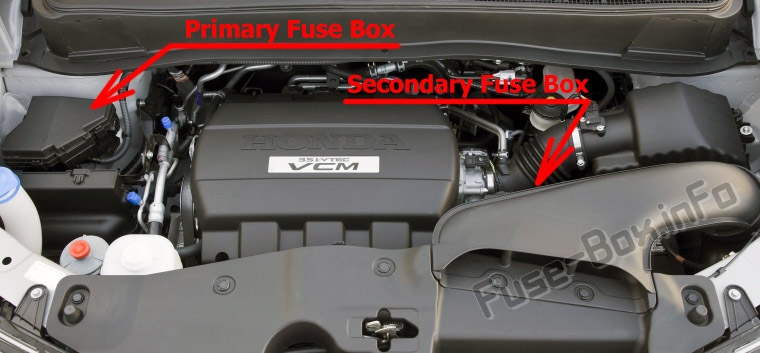

Motorraum
Der primäre Sicherungskasten unter der Motorhaube befindet sich auf der Beifahrerseite in der Nähe des Scheibenwaschbehälters.
Der sekundäre Sicherungskasten befindet sich in der Nähe der Batterie.
ad vertisements
2009, 2010, 2011
Passagierabteil

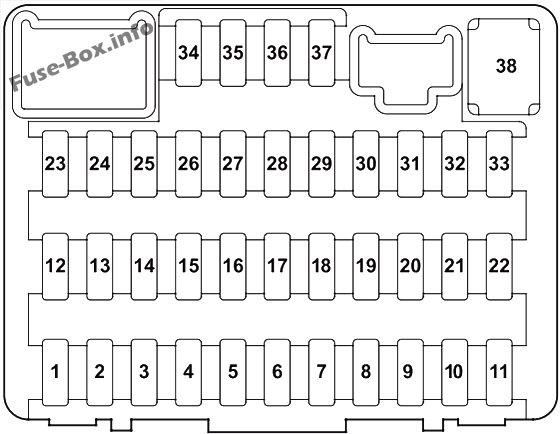

Belegung der Sicherungen im Fahrgastraum (2009, 2010, 2011)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 7,5 A | VTM-4 |
| 2 | 15 A | Benzinpumpe |
| 3 | 10 A | ACG |
| 4 | 7,5 A | VSA |
| 5 | 15 A | Gewärmter Sitz |
| 6 | — | Nicht benutzt |
| 7 | 10 A | Automatisches Licht |
| 8 | 7,5 A | Automatisches Licht |
| 9 | 7,5 A | ODS |
| 10 | 7,5 A | Meter |
| 11 | 10 A | SRS |
| 12 | 10 A | Richtiges Tagfahrlicht |
| 13 | 10 A | Linkes Tagfahrlicht |
| 14 | 7,5 A | Kleine Lichter (Innenraum) |
| fünfzehn | 15 A | Kleine Lichter (Außen) |
| 16 | 15 A | Rechter Scheinwerfer niedrig |
| 17 | 15 A | Linker Scheinwerfer niedrig |
| 18 | 20 A | Tagfahrlicht Haupt |
| 19 | 15 A | Kleine Lichter Haupt |
| 20 | — | Nicht benutzt |
| 20 | 7,5 A | TPMS |
| 21 | 20 A | Hauptlicht Low Main |
| 22 | 7,5 A | VBSOL2 |
| 23 | 7,5 A | STRLD |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 20 A | Fensterheber des Fahrers |
| 27 | 20 A | HAG OP |
| 28 | 20 A | Monddach |
| 29 | 20 A | Türschloss |
| 30 | 20 A | Elektrischer Fensterheber Beifahrer |
| 31 | 30 A | Audioverstärker (Bei Fahrzeugen mit Fond-Entertainment-System) |
| 32 | 20 A | Fensterheber Beifahrerseite hinten |
| 33 | 20 A | Fensterheber hinten auf der Fahrerseite |
| 34 | — | Nicht benutzt |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Tageslicht |
| 38 | 30 A | Wischer |
Sicherungskasten hinten

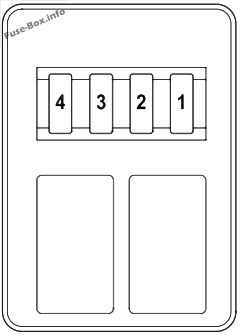

Belegung der Sicherungen im Sicherungskasten hinten (2009, 2010, 2011)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 20 A | Kleines Licht |
| 2 | 7,5 A | Bremsleuchte |
| 3 | 7,5 A | Rücklicht |
| 4 | 7,5 A | Blinker, Gefahr |
Motorraum, primärer Sicherungskasten
ad vertisements

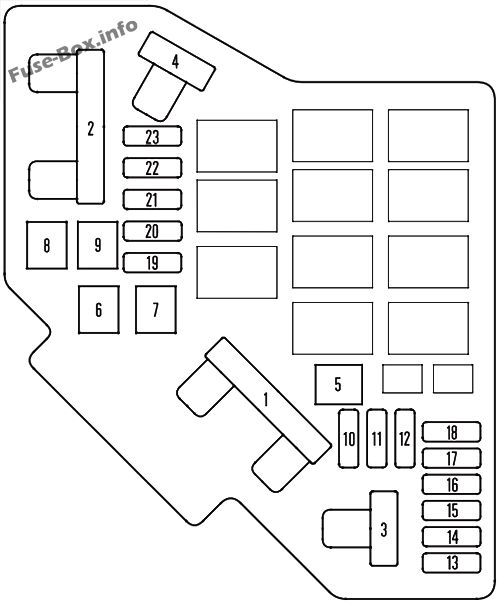

Zuordnung der Sicherungen im Motorraum, primärer Sicherungskasten (2009, 2010, 2011)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 120 A | Hauptsicherung |
| 1 | — | Nicht benutzt |
| 2 | 80 A | OP-Haupt |
| 2 | 50 A | IG Haupt |
| 3 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 50 A | Hauptlicht Haupt |
| 4 | 40 A | Fensterheber Haupt |
| 5 | — | Nicht benutzt |
| 6 | 30 A | Kondensatorlüfter |
| 7 | 30 A | Lüfter |
| 8 | 30 A | Heckentfroster |
| 9 | 40 A | Gebläse |
| 10 | 20 A | Nebelscheinwerfer |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Elektrisch verstellbarer Beifahrersitz |
| 14 | 20 A | Elektrisch verstellbarer Beifahrersitz |
| fünfzehn | 7,5 A | Öl Level |
| 16 | 20 A | Scheinwerfer Hallo Main |
| 17 | 20 A | Radio |
| 18 | 15 A | IG-Spule |
| 19 | 15 A | Main |
| 20 | 7,5 A | MG Kupplung |
| 21 | 15 A | DBW |
| 22 | 10 A | Innenbeleuchtung |
| 23 | 10 A | Sichern |
ad vertisements
Motorraum, Sekundärsicherungskasten

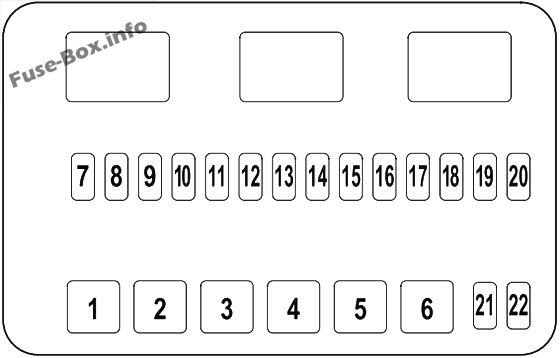

Zuordnung der Sicherungen im Motorraum, sekundärer Sicherungskasten (2009, 2010, 2011)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 40 A | Elektrischer Heckklappenmotor |
| 2 | 20 A | VTM-4 |
| 3 | 30 A | Trailer Main |
| 4 | 40 A | VSA FSR |
| 5 | 30 A | Heckgebläse |
| 6 | 30 A | VSA-Motor |
| 7 | 15 A | Gefahr |
| 8 | 20 A | Elektrischer Heckklappenschließer |
| 9 | 20 A | elektrisch verstellbarer Fahrersitz |
| 10 | 20 A | Fahrersitz elektrisch verstellbar |
| 11 | 20 A | Stopp & Horn |
| 12 | 15 A | Zubehörsteckdose für die hintere Konsole |
| 13 | 10 A | Heckscheibenwischer |
| 14 | 20 A | Anhänger E-Bremse |
| fünfzehn | 20 A | A/C-Wechselrichter |
| 16 | 15 A | Zubehörbuchse für die Mittelkonsole |
| 17 | 20 A | Anhängergebühr |
| 18 | 15 A | Zubehörsteckdose vorne |
| 19 | 15 A | Zubehörsteckdose hinten |
| 20 | 20 A | Glaslukenmotor |
| 21 | 15 A | Sitzheizung hinten |
| 22 | 30 A | Scheinwerferwaschmotor |
2012, 2013, 2014, 2015
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2012, 2013, 2014, 2015)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 7,5 A | VTM-4 |
| 2 | 20 A | Benzinpumpe |
| 3 | 10 A | ACG |
| 4 | 7,5 A | VSA |
| 5 | — | Nicht benutzt |
| 6 | — | Nicht benutzt |
| 7 | 10 A | Automatisches Licht |
| 8 | 7,5 A | Automatisches Licht |
| 9 | 7,5 A | ODS |
| 10 | 7,5 A | Meter |
| 11 | 10 A | SRS |
| 12 | 10 A | Richtiges Tagfahrlicht |
| 13 | 10 A | Linkes Tagfahrlicht |
| 14 | 7,5 A | Kleine Lichter (Innenraum) |
| fünfzehn | 10 A | Kleine Lichter (Außen) |
| 16 | 15 A | Rechter Scheinwerfer niedrig |
| 17 | 15 A | Linker Scheinwerfer niedrig |
| 18 | 20 A | Tagfahrlicht Haupt |
| 19 | 15 A | Kleine Lichter Haupt |
| 20 | — | Nicht benutzt |
| 20 | 7,5 A | TPMS |
| 21 | 20 A | Hauptlicht Low Main |
| 22 | 7,5 A | VBSOL2 |
| 23 | 7,5 A | STRLD |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 20 A | Fensterheber des Fahrers |
| 27 | 20 A | HACOP |
| 28 | 20 A | Monddach |
| 29 | 20 A | Türschloss |
| 30 | 20 A | Elektrischer Fensterheber Beifahrer |
| 31 | 30 A | Audioverstärker (Bei Fahrzeugen mit Fond-Entertainment-System) |
| 32 | 20 A | Fensterheber Beifahrerseite hinten |
| 33 | 20 A | Fensterheber hinten auf der Fahrerseite |
| 34 | — | Nicht benutzt |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Tageslicht |
| 38 | 30 A | Wischer |
Sicherungskasten hinten
Zuordnung der Sicherungen im Sicherungskasten hinten (2012, 2013, 2014, 2015)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 20 A | Kleines Licht |
| 2 | 7,5 A | Bremsleuchte |
| 3 | 7,5 A | Rücklicht |
| 4 | 7,5 A | Blinker, Gefahr |
Motorraum, primärer Sicherungskasten
ad vertisements
Zuordnung der Sicherungen im Motorraum, primärer Sicherungskasten (2012, 2013, 2014, 2015)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 120 A | Hauptsicherung |
| 1 | — | Nicht benutzt |
| 2 | 80 A | OP-Haupt |
| 2 | 50 A | IG Haupt |
| 3 | 40 A | Gebläse |
| 3 | 30 A | AC-Wechselrichter |
| 4 | 50 A | Hauptlicht Haupt |
| 4 | 40 A | Fensterheber Haupt |
| 5 | — | Nicht benutzt |
| 6 | 30 A | Kondensatorlüfter |
| 7 | 30 A | Lüfter |
| 8 | 30 A | Heckentfroster |
| 9 | — | Nicht benutzt |
| 10 | 20 A | Nebelscheinwerfer |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Elektrisch verstellbarer Beifahrersitz |
| 14 | 20 A | Elektrisch verstellbarer Beifahrersitz |
| fünfzehn | 7,5 A | Öl Level |
| 16 | 7,5 A | FI-Steuergerät |
| 17 | 20 A | Radio |
| 18 | 15 A | IG-Spule |
| 19 | 15 A | Main |
| 20 | 7,5 A | MG Kupplung |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Innenbeleuchtung |
| 23 | 10 A | Sichern |
ad vertisements
Motorraum, Sekundärsicherungskasten
Zuordnung der Sicherungen im Motorraum, sekundärer Sicherungskasten (2012, 2013, 2014, 2015)
| Nein. | Ampere. | Schaltkreise geschützt |
|---|---|---|
| 1 | 40 A | Elektrischer Heckklappenmotor |
| 2 | 20 A | VTM-4 |
| 3 | 30 A | Trailer Main |
| 4 | 40 A | VSA FSR |
| 5 | 30 A | Heckgebläse |
| 6 | 30 A | VSA-Motor |
| 7 | 15 A | Gefahr |
| 8 | 20 A | Elektrischer Heckklappenschließer |
| 9 | 20 A | elektrisch verstellbarer Fahrersitz |
| 10 | 20 A | Fahrersitz elektrisch verstellbar |
| 11 | 20 A | Stopp & Horn |
| 12 | 15 A | Zubehörsteckdose für die hintere Konsole |
| 13 | 10 A | Heckscheibenwischer |
| 14 | 20 A | Anhänger E-Bremse |
| fünfzehn | 20 A | Sitzheizung vorn |
| 16 | 15 A | Zubehörbuchse für die Mittelkonsole |
| 17 | 20 A | Anhängergebühr |
| 18 | 15 A | Zubehörsteckdose vorne |
| 19 | 15 A | Zubehörsteckdose hinten |
| 20 | 20 A | Glaslukenmotor |
| 21 | 15 A | Sitzheizung hinten |
| 22 | 30 A | Scheinwerferwaschmotor |
