In diesem Artikel betrachten wir den Honda Pilot der dritten Generation, der von 2009 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Honda Pilot 2016, 2017, 2018, 2019 und 2020 , informieren sich über die Lage der Sicherungsbleche im Fahrzeuginnenraum und erfahren die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).

der Inhalt
  1. Sicherungsanordnung Honda Pilot 2016-2020…
  2. Passagierabteil
  3. Motorraum
  4. 2016, 2017
  5. 2018
  6. 2019, 2020

Sicherungsanordnung Honda Pilot 2016-2020…

Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda Pilot sind die Sicherung Nr. 5 (Vordere ACC-Buchse) im Sicherungskasten A der Instrumententafel und die Sicherungen Nr. 7 (CTR ACC-Buchse), Nr. 8 (Hintere ACC-Buchse) im Motorraum Sicherungskasten B.

Lage des Sicherungskastens

Passagierabteil

Befindet sich unter dem Armaturenbrett.
Die Positionen der Sicherungen sind auf dem Etikett an der Außenseite der Seitenwandabdeckung angegeben.Die Position der Sicherungen im Fahrgastraum: Honda Pilot (2016-2019..)

Sicherungskasten A

Sicherungskasten B (nicht bei allen Modellen verfügbar)

Motorraum

Die Positionen der Sicherungen sind auf den Abdeckungen des Sicherungskastens angegeben.Lage der Sicherungen im Motorraum: Honda Pilot (2016-2019..)

ad vertisements



Sicherungskastendiagramme

2016, 2017

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Honda Pilot (2016, 2017)

Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten A (2016, 2017, 2018)

№ Stromkreisgeschützt Ampere
1 DR P/W 20 A
2 TÜRSCHLOSS 20 A
3 CLEVER 7,5 A
4 AS P/W 20 A
5 FR ACC BUCHSE 20 A
6 BENZINPUMPE 20 A
7 ACG 15 A
8 FRONTSCHEIBENWISCHER 7,5 A
9 IG1 SMART (Modelle mit Auto-Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne Auto-Leerlauf-Stopp-System)		 7,5 A
10 SRS 10 A
11 HINTEN LINKS P/W 20 A
12 – —
13 HINTEN RECHTS P/W 20 A
14 KRAFTSTOFFDECKEL 20 A
fünfzehn DR P/SITZ (REC) (20 A)
16 HECKNEBEL (7,5 A)
17 FR SITZHEIZUNG (20 A)
18 INTR LT 7,5 A
19 DR HINTERTÜR ENTSPERREN 10 A
20 ALS SEITENTÜRENTRIEGELUNG 10 A
21 DRL 7,5 A
22 TASTENSPERRE 7,5 A
23 Klimaanlage 7,5 A
24 IG1a FEEDBACK 7,5 A
25 INST-PANEL-LEUCHTEN 7,5 A
26 Lendenwirbelstütze (10 A)
27 PARKLICHT 7,5 A
28 MÖGLICHKEIT 10 A
29 BACK LT (Modelle mit automatischem Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne automatisches Leerlauf-Stopp-System)		 7,5 A
30 HECKSCHEIBENWISCHER 10 A
31 ST MOTOR (Modelle mit automatischem Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne automatisches Leerlauf-Stopp-System)		 7,5 A
32 SRS 7,5 A
33 ALS SEITENTÜRSCHLOSS 10 A
34 DR TÜRSCHLOSS 10 A
35 DR TÜR ENTSPERREN 10 A
36 DR P/SITZ (SCHIEBE) (20 A)
37 RECHTS H/L HALLO 10 A
38 LINKS H/L HI 10 A
39 IG1b FEEDBACK 7,5 A
40 ACC 7,5 A
41 DR HINTERTÜRSCHLOSS 10 A
42 – –

Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten B (2016, 2017)

№ Stromkreisgeschützt Ampere
EIN METER 7,5 A
B ABS/VSA 7,5 A
C ACG 7,5 A
D MICU 7,5 A
E AUDIO 20 A
F SICHERN 10 A
G ACC 7,5 A
Motorraum, Sicherungskasten A

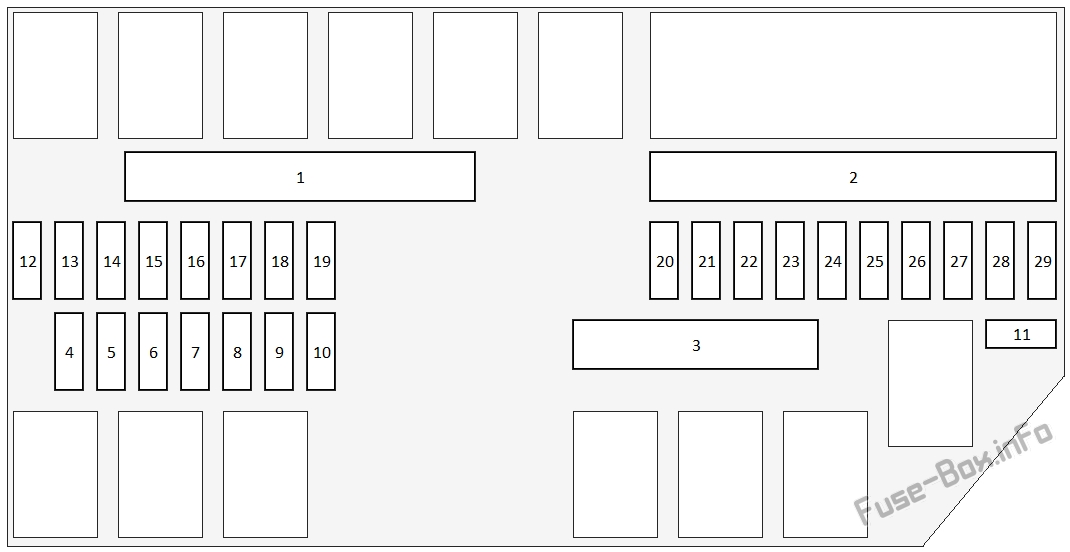

Schaltplan Sicherungskasten A: Honda Pilot (2016, 2017)

ad vertisements



Zuordnung der Sicherungen im Motorraum, Sicherungskasten A (2016, 2017)

№ Stromkreisgeschützt Ampere
1 – (70A)
1 RR GEBLÄSE 30 A
1 ABS/VSA MTR 40 A
1 ABS/VSA FSR 20 A
1 HAUPTLÜFTER 30 A
1 HAUPTSICHERUNG 150 A
2 SUB-FAN 30 A
2 WIP MTR 30 A
2 WASCHMASCHINE 20 A
2 SONNENSCHIRM (20 A)
2 – (30 A)
2 FR GEBLÄSE 40 A
2 WECHSELRICHTER (30 A)
2 AUDIO AMP (30 A)
2 RRDEF 40 A
2 – (30 A)
2 – (20 A)
3 – —
3 – —
3 – —
3 – —
4 PARK LICHT 10 A
5 – —
6 STOPPLICHT 10 A
7 – —
8 LH/L LO 10 A
9 — –
10 RH/L LO 10 A
11 IGPS 7,5 A
12 INJEKTOR (20 A)
13 H/L LO HAUPT 20 A
14 USB-LADEGERÄT (15 A)
fünfzehn FR NEBEL (15 A)
16 GEFAHR 15 A
17 AS P/SITZ (REC) (20 A)
18 AS P/SITZ (SCHIEBE) (20 A)
19 ACM 20 A
20 MG KUPPLUNG 7,5 A
21 HAUPT-RLY 15 A
22 FI SUB 15 A
23 IG-SPULE 15 A
24 DBW 15 A
25 KLEIN/STOP HAUPT (20 A)
26 SICHERN 10 A
27 HTD STRG RAD (10 A)
28 HORN 10 A
29 RADIO (20 A)
Motorraum, Sicherungskasten B

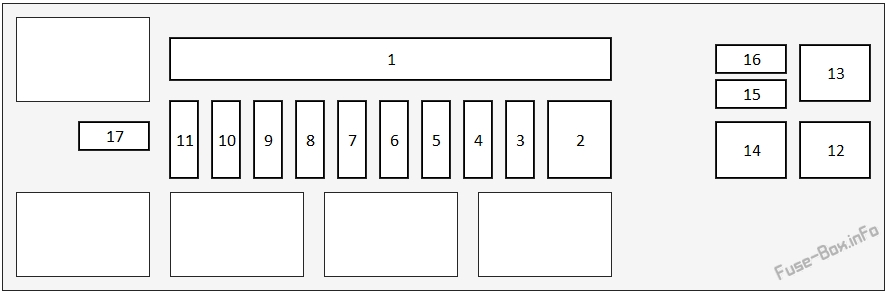

Schaltplan Sicherungskasten B: Honda Pilot (2016, 2017)

Zuordnung der Sicherungen im Motorraum, Sicherungskasten B (2016, 2017, 2018)

№ Stromkreisgeschützt Ampere
1 ST CUT1 (40A)
1 4WD (20 A)
1 IG HAUPT 30 A
1 IG HAUPT2 30 A
1 PTG MTR (40A)
1 F/B HAUPT2 60 A
1 F/B HAUPT 60 A
1 EPS 60 A
2 TRL HAUPT (30 A)
3 TRL E-BREMSE (20 A)
4 BMS 7,5 A
5 H/L HI HAUPT 20 A
6 PTG SCHLIESSER (20 A)
7 CTR ACC-BUCHSE 20 A
8 RR ACC BUCHSE (20 A)
9 FR DE-ICE (15 A)
10 ACC/IG2.HAUPT 10 A
11 TRL-Gebühr (20 A)
12 LEERLAUFSTOPP ST CUT (30 A)
13 LEERLAUF STOP (30 A)
14 LEERLAUF STOP (30 A)
fünfzehn TCU/SBW (15 A)
16 RR SITZHEIZUNG (20 A)
17 STRLD 7,5 A



2018

ad vertisements

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Honda Pilot (2018)

Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten A (2016, 2017, 2018)

№ Stromkreisgeschützt Ampere
1 DR P/W 20 A
2 TÜRSCHLOSS 20 A
3 CLEVER 7,5 A
4 AS P/W 20 A
5 FR ACC BUCHSE 20 A
6 BENZINPUMPE 20 A
7 ACG 15 A
8 FRONTSCHEIBENWISCHER 7,5 A
9 IG1 SMART (Modelle mit Auto-Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne Auto-Leerlauf-Stopp-System)		 7,5 A
10 SRS 10 A
11 HINTEN LINKS P/W 20 A
12 – —
13 HINTEN RECHTS P/W 20 A
14 KRAFTSTOFFDECKEL 20 A
fünfzehn DR P/SITZ (REC) (20 A)
16 HECKNEBEL (7,5 A)
17 FR SITZHEIZUNG (20 A)
18 INTR LT 7,5 A
19 DR HINTERTÜR ENTSPERREN 10 A
20 ALS SEITENTÜRENTRIEGELUNG 10 A
21 DRL 7,5 A
22 TASTENSPERRE 7,5 A
23 Klimaanlage 7,5 A
24 IG1a FEEDBACK 7,5 A
25 INST-PANEL-LEUCHTEN 7,5 A
26 Lendenwirbelstütze (10 A)
27 PARKLICHT 7,5 A
28 MÖGLICHKEIT 10 A
29 BACK LT (Modelle mit automatischem Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne automatisches Leerlauf-Stopp-System)		 7,5 A
30 HECKSCHEIBENWISCHER 10 A
31 ST MOTOR (Modelle mit automatischem Leerlauf-Stopp-System)
ABS/VSA (Modelle ohne automatisches Leerlauf-Stopp-System)		 7,5 A
32 SRS 7,5 A
33 ALS SEITENTÜRSCHLOSS 10 A
34 DR TÜRSCHLOSS 10 A
35 DR TÜR ENTSPERREN 10 A
36 DR P/SITZ (SCHIEBE) (20 A)
37 RECHTS H/L HALLO 10 A
38 LINKS H/L HI 10 A
39 IG1b FEEDBACK 7,5 A
40 ACC 7,5 A
41 DR HINTERTÜRSCHLOSS 10 A
42 – –

Belegung der Sicherungen im Fahrgastraum, Sicherungskasten B (2018)

№ Stromkreisgeschützt Ampere
EIN METER 10 A
B ABS/VSA 7,5 A
C ACG 7,5 A
D MICU 7,5 A
E AUDIO 15 A
F SICHERN 10 A
G ACC 7,5 A
Motorraum, Sicherungskasten A

Diagramm Sicherungskasten A unter der Motorhaube: Honda Pilot (2018)

ad vertisements



Belegung der Sicherungen im Motorraum, Sicherungskasten A (2018)

№ Stromkreisgeschützt Ampere
1 – (70A)
1 RR GEBLÄSE 30 A
1 ABS/VSA MTR 40 A
1 ABS/VSA FSR 20 A
1 HAUPTLÜFTER 30 A
1 HAUPTSICHERUNG 150 A
2 SUB-FAN 30 A
2 WIP MTR 30 A
2 WASCHMASCHINE 20 A
2 — (20 A)
2 ACM 30 A
2 FR GEBLÄSE 40 A
2 — (30 A)
2 — (30 A)
2 RR DEF 40 A
2 — (30 A)
2 — (20 A)
3 – —
3 – —
3 – —
3 – —
4 PARK LICHT 10 A
5 – —
6 STOPPLICHT 10 A
7 — —
8 LH/L LO 10 A
9 – —
10 RH/L LO 10 A
11 IGPS 7,5 A
12 INJEKTOR (20 A)
13 H/L LO HAUPT 20 A
14 — –
fünfzehn FR NEBEL (10 A)
16 GEFAHR 15 A
17 – —
18 — –
19 – —
20 MG KUPPLUNG 7,5 A
21 HAUPT-RLY 15 A
22 FI SUB 15 A
23 IG-SPULE 15 A
24 DBW 15 A
25 KLEIN/STOP HAUPT (20 A)
26 SICHERN 10 A
27 – —
28 HORN 10 A
29 RADIO 20 A
Motorraum, Sicherungskasten B

Schaltplan Sicherungskasten B: Honda Pilot (2018)

Zuordnung der Sicherungen im Motorraum, Sicherungskasten B (2016, 2017, 2018)

№ Stromkreisgeschützt Ampere
1 ST CUT1 (40A)
1 4WD (20 A)
1 IG HAUPT 30 A
1 IG HAUPT2 30 A
1 PTG MTR (40A)
1 F/B HAUPT2 60 A
1 F/B HAUPT 60 A
1 EPS 60 A
2 TRL HAUPT (30 A)
3 TRL E-BREMSE (20 A)
4 BMS 7,5 A
5 H/L HI HAUPT 20 A
6 PTG SCHLIESSER (20 A)
7 CTR ACC-BUCHSE 20 A
8 RR ACC BUCHSE (20 A)
9 FR DE-ICE (15 A)
10 ACC/IG2.HAUPT 10 A
11 TRL-Gebühr (20 A)
12 LEERLAUFSTOPP ST CUT (30 A)
13 LEERLAUF STOP (30 A)
14 LEERLAUF STOP (30 A)
fünfzehn TCU/SBW (15 A)
16 RR SITZHEIZUNG (20 A)
17 STRLD 7,5 A



2019, 2020

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Honda Pilot (2019, 2020)

ad vertisements



Belegung der Sicherungen im Fahrgastraum, Sicherungskasten A (2019, 2020)

№ Stromkreisgeschützt Ampere
1 TREIBER P/FENSTER 20 A
2 TÜRSCHLOSS 20 A
3 CLEVER 7,5 A
4 BEIFAHRER P/FENSTER 20 A
5 FR ACC BUCHSE 20 A
6 BENZINPUMPE 20 A
7 ACG 15 A
8 FR-WISCHER 7,5 A
9 IG1 SMART (Modelle mit automatischem Leerlaufstopp)
ABS/VSA (Modelle ohne automatischen Leerlaufstopp)		 7,5 A
10 SRS 10 A
11 HINTEN LP/FENSTER 20 A
12 — —
13 HINTEN RP/FENSTER 20 A
14 KRAFTSTOFFDECKEL 20 A
fünfzehn DR P/SITZ(RECLINE) (Nicht bei allen Modellen verfügbar) (20 A)
16 — —
17 FR SITZHEIZUNG (Nicht bei allen Modellen verfügbar) (20 A)
18 INTR LT 7,5 A
19 HINTEN L TÜR ENTSPERREN 10 A
20 R SEITENTÜR ENTSPERREN 10 A
21 DRL 7,5 A
22 TASTENSPERRE 7,5 A
23 Klimaanlage 7,5 A
24 IG1a FEEDBACK 7,5 A
25 INST-PANEL-LEUCHTEN 7,5 A
26 Lendenwirbelstütze (nicht bei allen Modellen verfügbar) (10 A)
27 PARKLICHT 7,5 A
28 MÖGLICHKEIT 10 A
29 BACK LT (Modelle mit automatischem Leerlaufstopp)
METER (Modelle ohne automatischen Leerlaufstopp)		 7,5 A
30 HECKSCHEIBENWISCHER 10 A
31 ST MOTOR (Modelle mit automatischem Leerlaufstopp)
MISS SOL (Modelle ohne automatischen Leerlaufstopp)		 7,5 A
32 SRS 7,5 A
33 BEIFAHRER-TÜRSCHLOSS 10 A
34 FAHRERTÜRSCHLOSS 10 A
35 FAHRERTÜR ENTSPERREN 10 A
36 FAHRER P/SITZ(SLIDE) (Nicht bei allen Modellen verfügbar) (20 A)
37 RH/L HI 10 A
38 LH/L HI 10 A
39 IG1b FEEDBACK 7,5 A
40 ACC 7,5 A
41 HINTEN L TÜRSCHLOSS 10 A
42 — —

Belegung der Sicherungen im Fahrgastraum, Sicherungskasten B (2019, 2020)

№ Stromkreisgeschützt Ampere
EIN METER 10 A
B ABS/VSA 7,5 A
C ACG 7,5 A
D MICU 7,5 A
E AUDIO 15 A
F SICHERN 10 A
G ACC 7,5 A
Motorraum, Sicherungskasten A

Diagramm Sicherungskasten A unter der Motorhaube: Honda Pilot (2019, 2020)

ad vertisements



Belegung der Sicherungen im Motorraum, Sicherungskasten A (2019, 2020)

№ Stromkreisgeschützt Ampere
1 — (70A)
1 RR GEBLÄSE 30 A
1 ABS/VSA MTR 40 A
1 ABS/VSA FSR 20 A
1 HAUPTLÜFTER 30 A
1 HAUPTSICHERUNG 150 A
2 SUB-FAN 30 A
2 WIP MTR 30 A
2 WASCHMASCHINE 20 A
2 SONNENSCHUTZ (nicht bei allen Modellen verfügbar) (20 A)
2 MOTORHALTERUNG 30 A
2 FR GEBLÄSE 40 A
2 A/C INVERTER (Nicht bei allen Modellen verfügbar) (30 A)
2 STANDARD AMP (Nicht bei allen Modellen verfügbar) (30 A)
2 RR DEF 40 A
2 — (30 A)
2 PREMIUM AMP (Nicht bei allen Modellen verfügbar) (20 A)
3 — —
3 — —
3 — —
3 — —
4 PARK LICHT 10 A
5 CRUISE CANCEL SW (Nicht bei allen Modellen verfügbar) (7,5 A)
6 STOPPLICHT 10 A
7 FI SUB VSS (Nicht bei allen Modellen verfügbar) (10 A)
8 LH/L LO 10 A
9 —
10 RH/L LO 10 A
11 IGPS 7,5 A
12 INJEKTOR 20 A
13 H/L LO HAUPT 20 A
14 FI-ECU BACKUP (Nicht bei allen Modellen verfügbar) (10 A)
fünfzehn FR FOG (Nicht bei allen Modellen verfügbar) (10 A)
16 GEFAHR 15 A
17 BEIFAHRER P/ SITZ (LEGEN) (Nicht bei allen Modellen verfügbar) (20 A)
18 PASSENGER P/SEAT(SLIDE) (Nicht bei allen Modellen verfügbar) (20 A)
19 PREMIUM AMP (Nicht bei allen Modellen verfügbar) (20 A)
20 MG KUPPLUNG 7,5 A
21 HAUPT-RLY 15 A
22 FI SUB 15 A
23 IG-SPULE 15 A
24 DBW 15 A
25 KLEIN/STOP HAUPT 20 A
26 SICHERN 10 A
27 HTD STRG RAD (Nicht bei allen Modellen verfügbar) (15 A)
28 HORN 10 A
29 RADIO 15A / 20A

ad vertisements

Motorraum, Sicherungskasten B

Schaltplan Sicherungskasten B: Honda Pilot (2019, 2020)

Belegung der Sicherungen im Motorraum, Sicherungskasten B (2019, 2020)

№ Stromkreisgeschützt Ampere
1 ST CUT1 (Nicht bei allen Modellen verfügbar) (40A)
1 4WD (nicht bei allen Modellen verfügbar) (20 A)
1 IG HAUPT 30 A
1 IG HAUPT2 30 A
1 P/HECKKLAPPE MOTOR (Nicht bei allen Modellen verfügbar) (40A)
1 F/B HAUPT2 60 A
1 F/B HAUPT 60 A
1 EPS 60 A
2 ANHÄNGER HAUPT (30 A)
3 ANHÄNGER E-BREMSE (20 A)
4 BATTERIESENSOR 7,5 A
5 H/L HI HAUPT 20 A
6 P/HECKKLAPPE SCHLIESSER‘ (20 A)
7 CTR ACC-BUCHSE 20 A
8 RR ACC BUCHSE (Nicht bei allen Modellen verfügbar) (20 A)
9 FR WIPER DEICER (Nicht für alle Modelle verfügbar) (15 A)
10 ACC/IG2_MAIN 10 A
11 ANHÄNGERGEBÜHR (20 A)
12 IDLE STOP ST CUT (Nicht bei allen Modellen verfügbar) (30 A)
13 IDLE STOP (Nicht bei allen Modellen verfügbar) (30 A)
14 IDLE STOP (Nicht bei allen Modellen verfügbar) (30 A)
fünfzehn ELEKTRONISCHER GANGWÄHLER (Nicht bei allen Modellen verfügbar) (15 A)
16 SITZHEIZUNG RR (Nicht bei allen Modellen verfügbar) (20 A)
17 ST CUT FEEDBACK 7,5 A
Rate article
Sicherungskasten diagramme
Add a comment

© 2024 Sicherungskasten diagramme
