Hier finden Sie die Sicherungskasten-Belegung für den Honda Odyssey RA der Baujahre 1994 bis 1998. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Siehe andere Honda Odyssey:
- Sicherungsanordnung Honda Odyssey 1994-1998
- Passagierabteil
- Motorraum
- Sicherungskasten im Fahrgastraum
- Hauptsicherungskasten im Motorraum
- ABS Sicherungskasten
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Honda Odyssey RA?
- Was zeigt die Sicherungsbelegung?
- Weitere Honda Sicherungskasten-Belegungen
Sicherungsanordnung Honda Odyssey 1994-1998
Die Sicherung des Zigarettenanzünders (Steckdose) ist Sicherung Nr. 19 im Motorraum-Sicherungskasten.
Passagierabteil

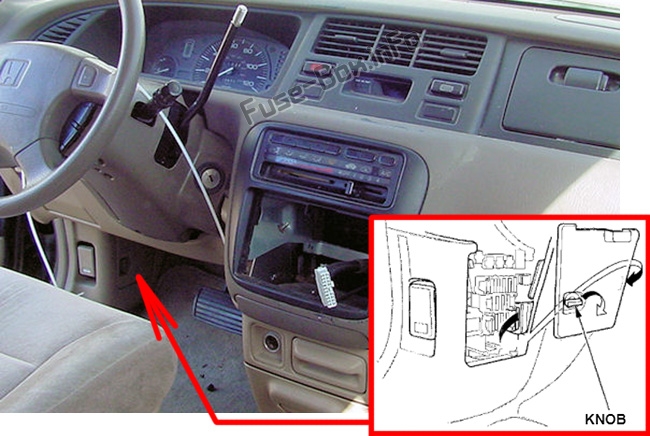

Der Sicherungskasten befindet sich unter der Instrumententafel auf der Fahrerseite. Zum Öffnen den Knopf im Uhrzeigersinn drehen.
Motorraum

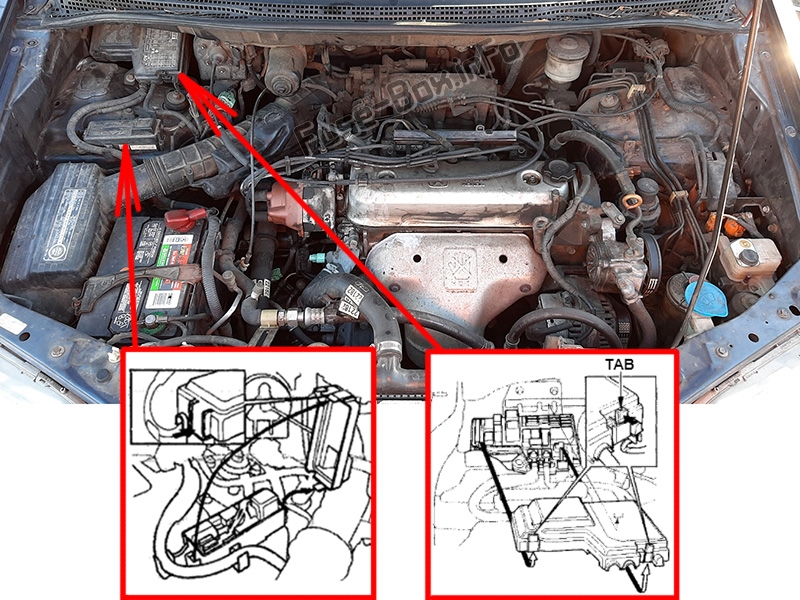

Der Hauptsicherungskasten befindet sich im Motorraum auf der Beifahrerseite. Drücken Sie zum Öffnen wie abgebildet auf die Lasche. Fahrzeuge mit ABS haben einen zusätzlichen Sicherungskasten im Motorraum neben dem Hauptkasten.
ad vertisements
Sicherungskasten im Fahrgastraum
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Rückfahrscheinwerfer, Anzeigeleuchten (Blinker) |
| 2 | 15 A | Benzinpumpe |
| 3 | 10 A | SRS |
| 4 | 7,5 A | ECU (Geschwindigkeitsregelung) |
| 5 | 10 A | Fensterheber, Schiebedach, Heckscheibenwischer |
| 6 | 10 A | Frontscheibenwischerrelais, Frontscheibenwaschanlage |
| 7 | 7,5 A | Power-Spiegel |
| 8 | 7,5 A | Relais für Heizungssteuerung, Relais für Klimaanlagenkupplung, Relais für Kühlgebläse |
| 9 | 7,5 A | Startsignal |
| 10 | 7,5 A | Taglauf (bei kanadischen Modellen) |
| 11 | 7,5 A | Radio |
| S | Ersatzsicherungen |
ad vertisements

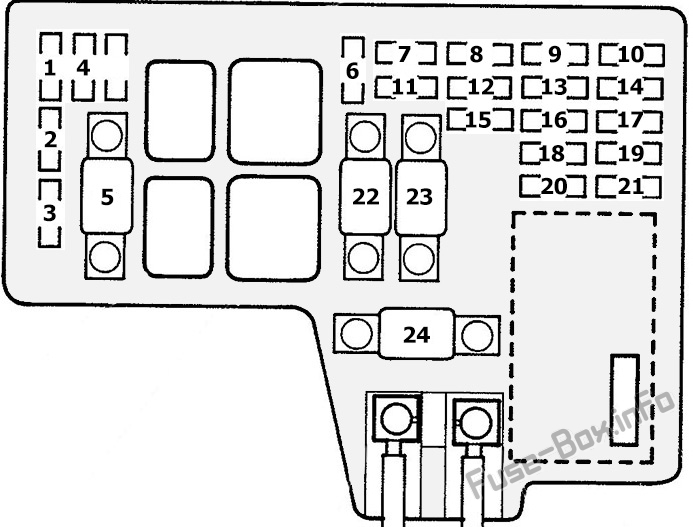

Hauptsicherungskasten im Motorraum
Belegung der Sicherungen im Motorraum-Sicherungskasten
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 20 A | Lüfter |
| 2 | 15 A | Rechter Scheinwerfer |
| 3 | 15 A | Linker Scheinwerfer |
| 4 | 30 A | Heckentfroster |
| 5 | 50 A | Zündschloss |
| 6 | 20 A | Fensterheber hinten rechts |
| 7 | 20 A | Fensterheber vorne rechts |
| 8 | 30 A | Schiebedach |
| 9 | 20 A | Kondensatorlüfter |
| 10 | 7,5 A | Backup (Radio) |
| 11 | 20 A | Fensterheber hinten links |
| 12 | 20 A | Fensterheber vorne links |
| 13 | 15 A | ECU (Injektor) (PCM) |
| 14 | 20 A | Türschloss |
| fünfzehn | 10 A | Tagfahrlicht (bei kanadischen Modellen) |
| 16 | 15 A | Armaturenbrettbeleuchtung, Außenbeleuchtung |
| 17 | 7,5 A | Innenbeleuchtung |
| 18 | 20 A | Elektrische Sitzhöhe |
| 19 | 15 A | Radio, Zigarettenanzünder |
| 20 | 15 A | Bremslicht, Horn |
| 21 | 10 A | Gefahr |
| 22 | 40 A | Heizlüfter |
| 23 | 40 A | Wischer |
| 24 | 100 A | Batterie |
ABS Sicherungskasten
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 40 A | ABS-Motor |
| 2 | 20 A | ABS B1 |
| 3 | 15 A | ABS B2 |
| 4 | 10 A | ABS-Einheit |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Odyssey RA?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
