Hier finden Sie die Sicherungskasten-Belegung für den Hyundai Azera HG der Baujahre 2011 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Hyundai Azera 2011-2017
Die Sicherung des Zigarettenanzünders (Steckdose) im Hyundai Azera ist die Sicherung Nr. 9 im Sicherungskasten der Instrumententafel.

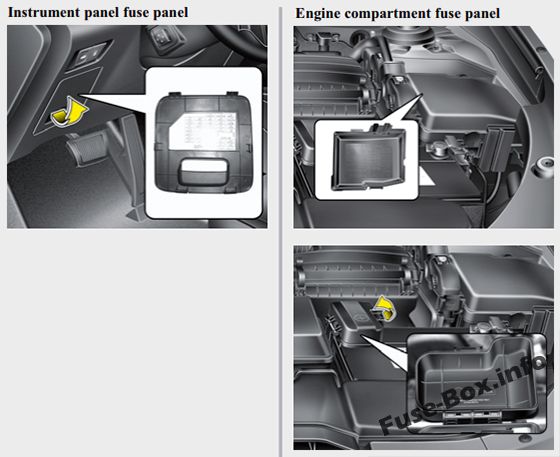

Lage des Sicherungskastens
Instrumententafel

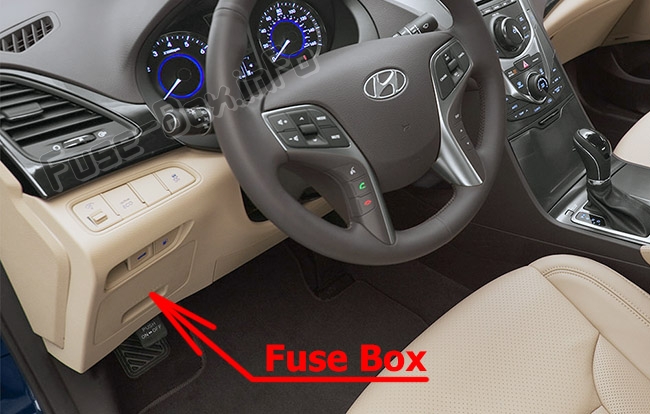

Der Sicherungskasten befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.
Motorraum

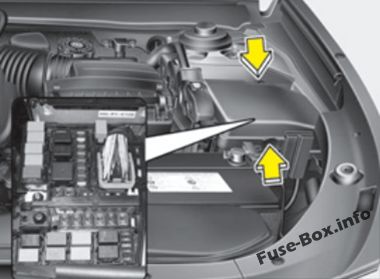

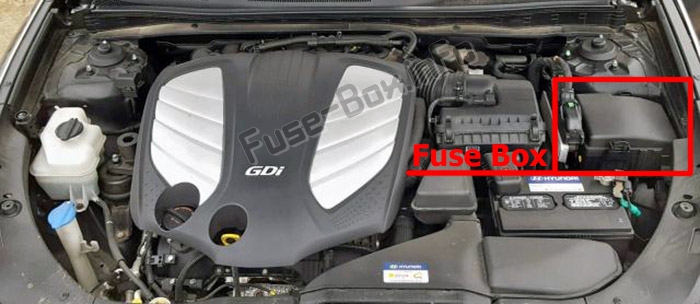

Der Sicherungskasten befindet sich im Motorraum (links).

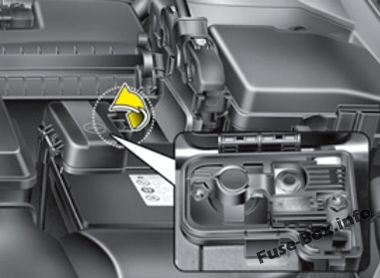

Hauptsicherung
In den Abdeckungen des Sicherungs-/Relaisfeldes finden Sie das Sicherungs-/Relais-Etikett, das den Namen und die Kapazität der Sicherung/des Relais beschreibt. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu.
2011, 2012, 2013, 2014
ad vertisements

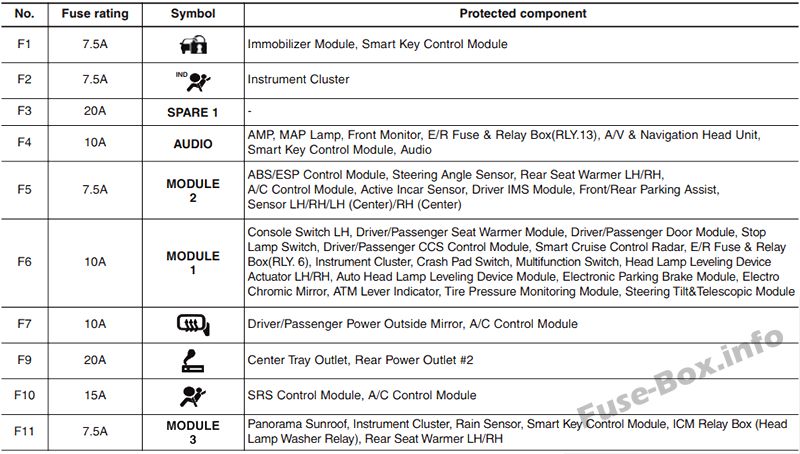

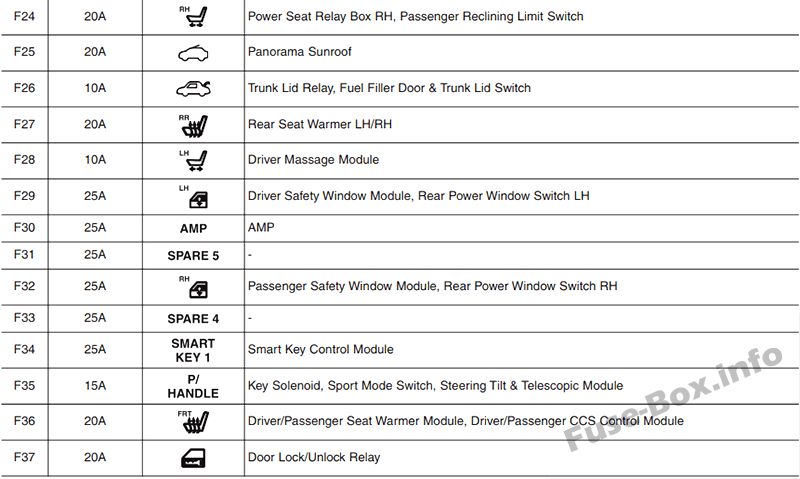

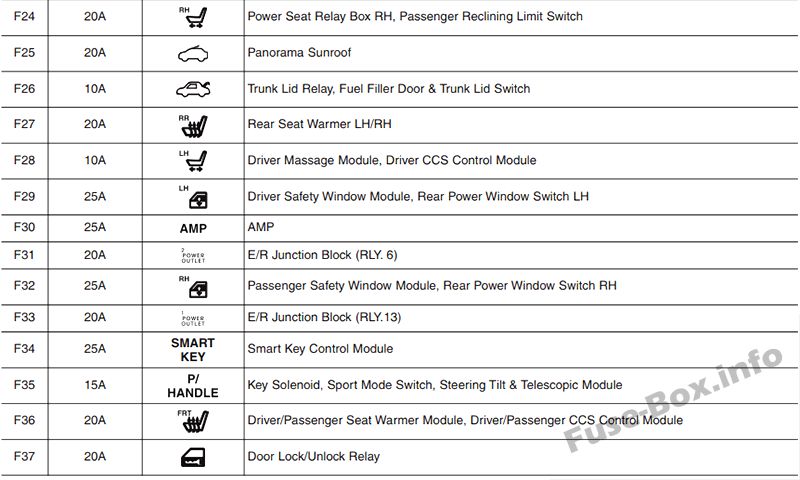

Zuordnung der Sicherungen in der Instrumententafel (2011-2014)
ad vertisements

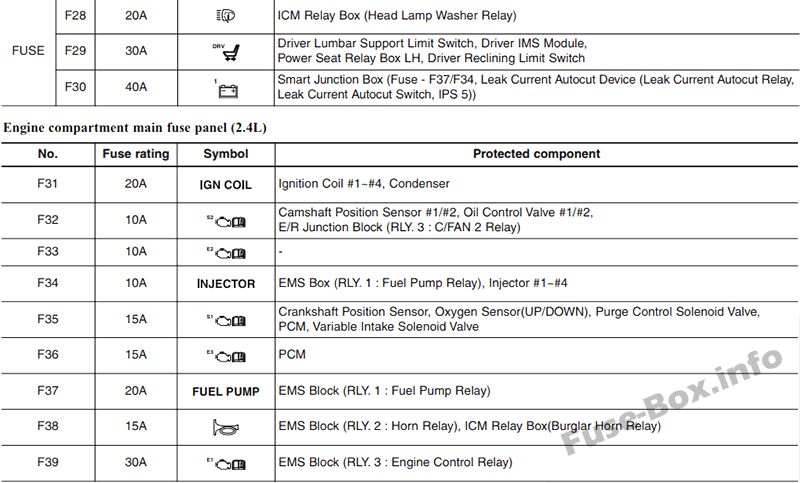

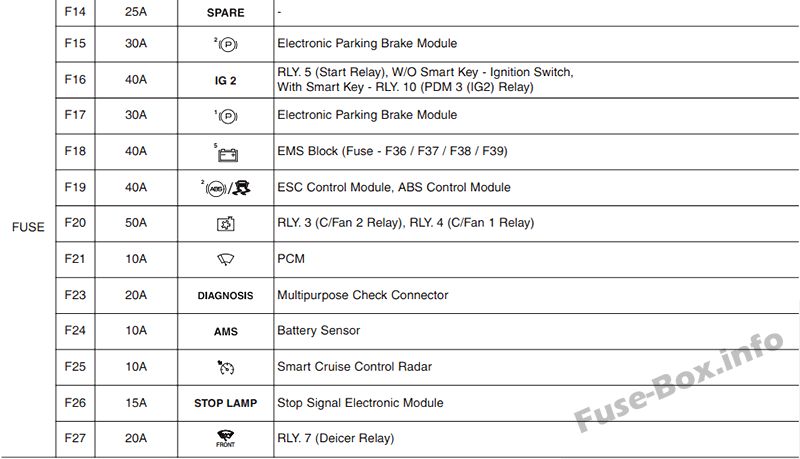

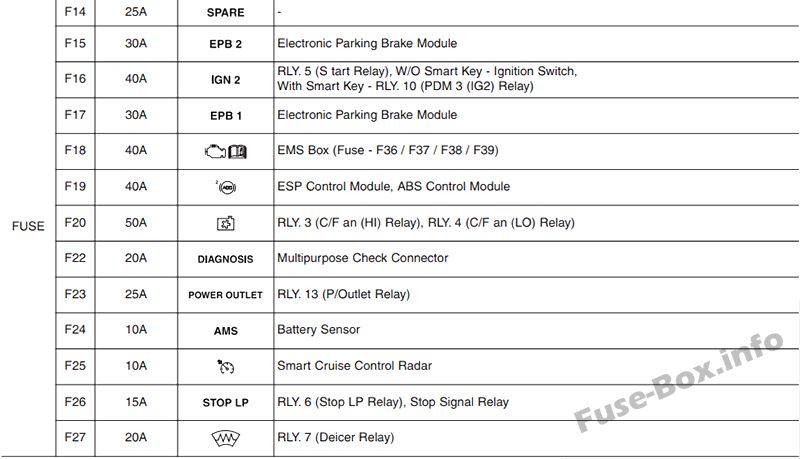

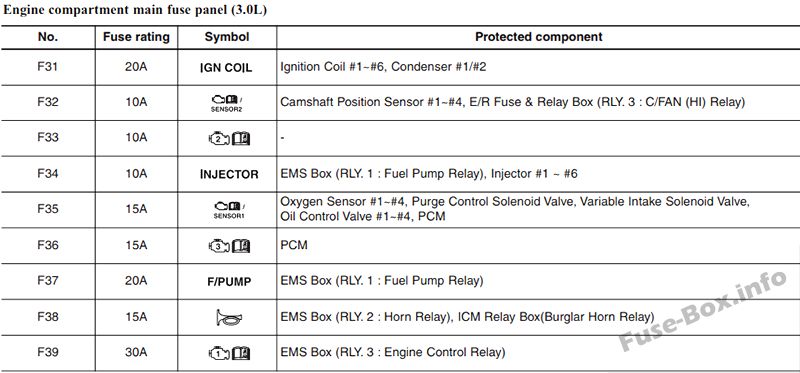

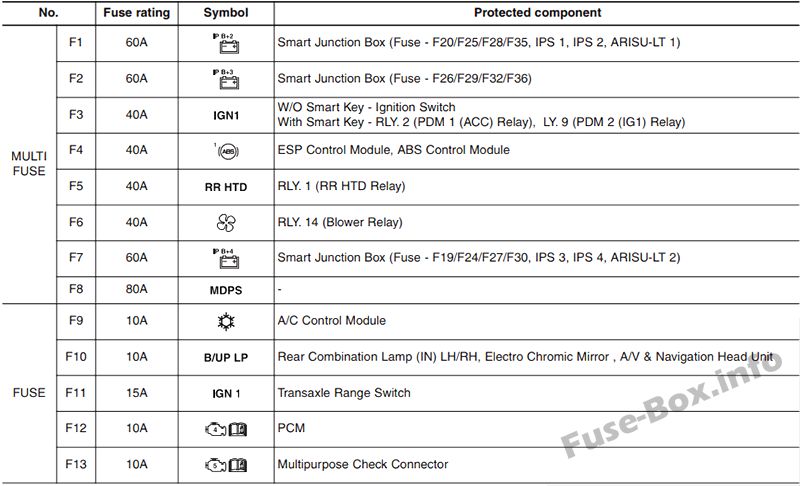

Belegung der Sicherungen im Motorraum (2011-2014)
2015
ad vertisements

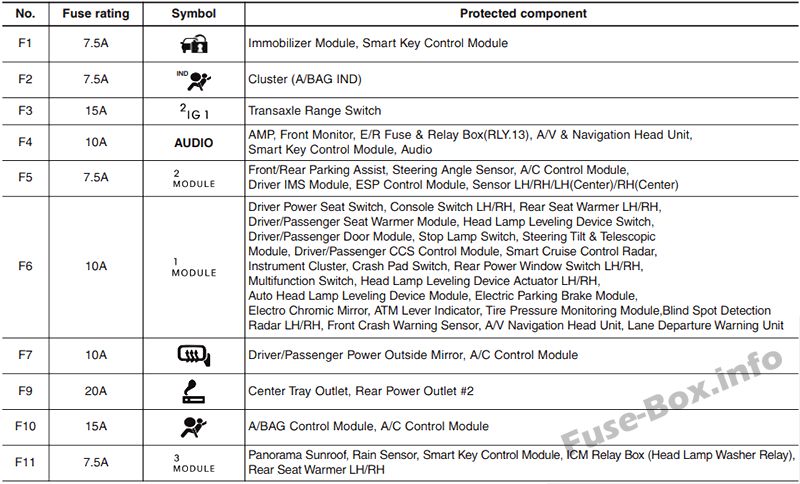

Belegung der Sicherungen in der Instrumententafel (2015)
ad vertisements

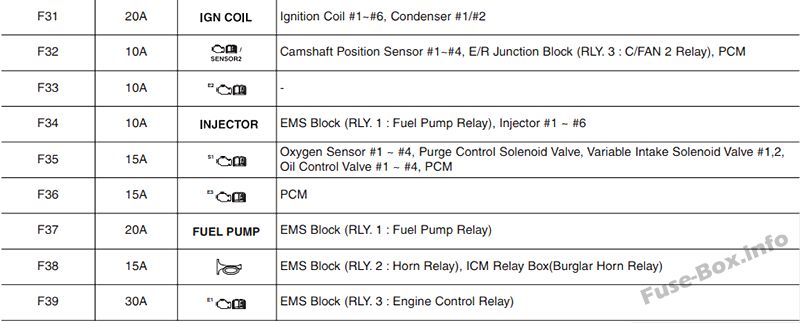

Belegung der Sicherungen im Motorraum (2015)
Sicherungsdiagramme 2016, 2017
ad vertisements
Instrumententafel

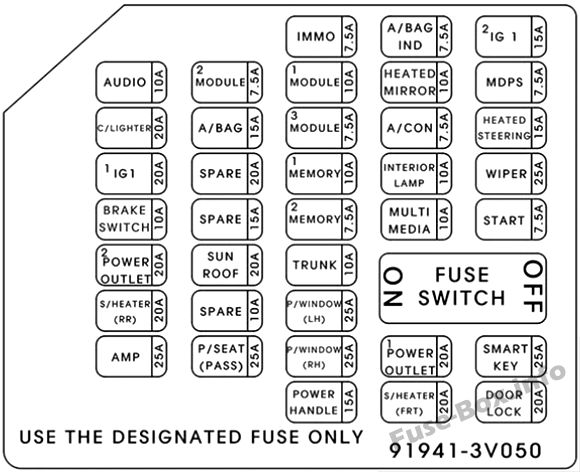

Belegung der Sicherungen in der Instrumententafel (2016, 2017)
| Nein. | Amperebewertung | Symbol | Geschützte Komponente |
|---|---|---|---|
| 1 | 7,5A | IMMO | Smart Key-Steuermodul |
| 2 | 7,5A | A/BEUTEL-IN | Kombiinstrument |
| 3 | 20A | SCHONEN | – |
| 4 | 10 A | AUDIO | AMR Smart Key-Steuermodul, Telematikeinheit, E/R-Verteilerblock (Steckdosenrelais), A/V- und Navigationskopfeinheit, Frontmonitor (Audio/Navigation), Audio, A/C-Steuermodul |
| 5 | 7,5A | MODUL 2 | ESC-Steuermodul, Rücksitzheizung links/rechts, Konsolenschalter, Klimaanlagensteuermodul, Schalter für elektrische Fensterheber hinten links/rechts, Fahrer-IMS-Modul, Sensor für Einparkhilfe hinten links/rechts/links (Mitte)/rechts (Mitte) |
| 6 | 10 A | MODUL 1 | Elektrischer Fahrersitzschalter, Fahrer-/Beifahrersitzwärmermodul, Fahrer-/Beifahrertürmodul, Bremslichtschalter, Crashpad-Schalter, Fahrer-/Beifahrer-CCS-Steuermodul, Lenkneigungs- und Teleskopmodul, Kombiinstrument, Totwinkel-Erkennungsradar links/rechts, Multifunktionsschalter, Frontkollisionswarner, Spurverlassenswarner, elektrochromer Spiegel, ATM-Hebelanzeige, Reifendrucküberwachungsmodul, Telematikeinheit |
| 7 | 10 A | HTD SPIEGEL | Fahrer-/Beifahrerstrom-Außenspiegel, A/C-Steuermodul |
| 8 | 7,5A | MDPS | MDPS-Einheit |
| 9 | 20A | C/FEUERZEUG | Center Tray Outlet |
| 10 | 15A | EINE TASCHE | SRS-Steuermodul, Insassenerkennungssensor, A/C-Steuermodul |
| 11 | 7,5A | MODUL 3 | Smart Key Steuermodul, Rücksitzheizung LH/RH |
| 12 | 7,5A | A/CON | A/C-Steuermodul, E/R-Verteilerblock (Gebläserelais), Fahrer-/Beifahrersitzheizungsmodul, aktiver Fahrzeugsensor, Fahrer-/Beifahrer-CCS-Steuermodul |
| 13 | 15A | IG1 2 | Lenkradheizung |
| 14 | 20A | IG1 1 | E/R-Verteilerblock (ECU 5 10A, ECU 4 10A) |
| fünfzehn | 10 A | SPEICHER 1 | Elektrischer Fahrersitzschalter, Datenverbindungsanschluss, Klimaanlagensteuermodul, Fahrer-/Beifahrertürmodul, Kombiinstrument, Reifendrucküberwachungsmodul, Autolicht- und Fotosensor |
| 16 | 10 A | INNENLEUCHTE | Rücktürleuchte links/rechts, MAP-Leuchte, Zierleuchte links/rechts, Fahrer-/Beifahrertür-Stimmungsleuchte, Fahrer-/Beifahrertürleuchte, Fahrer-/Beifahrerfußleuchte, Fahrer-/Beifahrertür-Abnutzungsleuchte, Fondtür-Stimmungsleuchte links/rechts, Waschtischlampenschalter LH/RH, Hecktür-Verschleißleuchte LH/RH, Kofferraumleuchte, Heckleuchte Mitte/LH/RH |
| 17 | 25A | WISCHER | Wischermotor, E/R-Verteilerblock (Waschrelais, Wischer (LO) Relais, Wischer (HI) Relais) |
| 18 | 10 A | STOPP LAMPE | Smart Key-Steuermodul, Bremslichtschalter, Start-Stopp-Tastenschalter |
| 19 | 7,5A | SPEICHER 2 | HF-Empfänger |
| 20 | 10 A | MULTI-MEDIEN | Frontmonitor (Audio/Navigation), A/V- und Navigationskopfeinheit, Telematikeinheit, Audio |
| 21 | 7,5A | START | Transaxle-Bereichsschalter, PCM |
| 22 | 20A | SCHIEBEDACH | Panorama-Schiebedach |
| 23 | 10 A | KOFFERRAUM | Kofferraumdeckelrelais, Tankklappe & Kofferraumdeckelschalter |
| 24 | 20A | S/HEIZUNG RR | Rücksitzheizung LH/RH |
| 25 | 10 A | DRV P/SITZ | – |
| 26 | 25A | P/ WDW LH | Fensterhebermodul Fahrerschutz, Fensterheberschalter hinten links |
| 27 | 25A | AMPERE | AMPERE |
| 28 | 25A | PASS P/SITZ | Endschalter für die Beifahrerneigung, Relaisbox elektrisch verstellbarer Sitz RH |
| 29 | 25A | P/WDW RH | Fensterhebermodul Beifahrer, Fensterheberschalter hinten rechts |
| 30 | 25A | SMART-SCHLÜSSEL | Smart Key-Steuermodul |
| 31 | 15A | P/GRIFF | Sportmodusschalter, Lenkneigungs- und Teleskopmodul |
| 32 | 20A | S/HEIZUNG FRT | Fahrer-/Beifahrersitzwärmermodul, Fahrer-/Beifahrer-CCS-Steuermodul |
| 33 | 20A | DR-SPERRE | Türverriegelungs-/Entriegelungsrelais, ICM-Relaiskasten (zwei Umdrehungsentriegelungsrelais) |
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2016, 2017)
| Nein. | Amperebewertung | Symbol | Geschützte Komponente |
|---|---|---|---|
| MEHRFACHSICHERUNG: | |||
| 1 | 60A | B+2 | Smart Junction Box (P/GRIFF 15A, SCHIEBEDACH 20A, DRV P/SEAT 10A, PASS P/SEAT 25A, IPS 2, ARISU-LT 1) |
| 2 | 60A | B+3 | Smart Junction Box (P/WDW 25A, P/WDW RH 25A, S/HEATER FRT 10A ( TRUNK 10A, P/OUTLET 1 20 A) |
| 3 | 40A | IG1 | PDM 1 (ACC) Relais PDM 2 (IG1) Relais |
| 4 | 40A | ESC1 | ESC-Modul |
| 5 | 40A | RR HTD | RR HTD-Relais |
| 6 | 40A | GEBLÄSE | Gebläserelais |
| 7 | 60A | B+4 | Smart Junction Block (STOP LAMP 10A, S/HEATER RR 20A, IPS 3/4, ARISU-LT 2, AMP 25A, P/OUTLET 2 20A) |
| 8 | 80A | MDPS | MDPS-Einheit |
| SICHERUNG: | |||
| 9 | 10 A | A/CON | A/C-Steuermodul |
| 10 | 10 A | B/UP-LAMPE | Heckleuchte (IN) LH/RH, elektrochromer Spiegel, Audio, Frontmonitor |
| 11 | 10 A | ECU 4 | PCM, IDB (Injektor-Treiberbox) |
| 12 | 10 A | ECU 5 | Mehrzweck-Prüfanschluss |
| 13 | 30A | EPB 2 | Elektronisches Parkbremsmodul |
| 14 | 40A | IG 2 | Startrelais, PDM 3 (IG2) Relais |
| fünfzehn | 30A | EPB 1 | Elektronisches Parkbremsmodul |
| 16 | 40A | B+5 | EMS-Block (ECU 3 15A, ECU 1 30A, F/PUMPE 20A, HORN 15A) |
| 17 | 40A | ESC 2 | ESC-Modul |
| 18 | 50A | C/LÜFTER | C/Lüfterrelais |
| 19 | 20A | DIAGNOSE | Mehrzweck-Prüfanschluss |
| 20 | 10 A | AMS | Batteriesensor |
| 21 | 10 A | KREUZFAHRT | Intelligentes Tempomat-Radar |
| 22 | 15A | STOPP LAMPE | Elektronisches Stoppsignalmodul |
| 23 | 20A | ENTEISER | Enteisungsrelais |
| 24 | 30A | DRV P/SITZ | Endschalter für die Lendenwirbelstütze des Fahrers, IMS-Modul für den Fahrer, Relaisbox für elektrisch verstellbare Sitze links, Endschalter für die Rückenlehne des Fahrers |
| 25 | 40A | B+1 | Smart Junction Box (DR LOCK 20A, SMART KEY 1 25A, Leckstrom-Autocut-Gerät (Leckstrom-Autocut-Relais, Leckstrom-Autocut-Schalter, IPS 5)) |
| 26 | 20A | ZÜNDSPULE | Zündspule #1 -#6, Kondensator #1/#2 |
| 27 | 10 A | SENSOR 2 | IDB (Injektor-Treiberbox), PCM, Spülsteuerungs-Magnetventil, Ölsteuerungsventil #1 – #4, Variables Einlass-Magnetventil #1, #2, Kanisterschließventil, E/R-Kreuzung (C/FAN-Relais) |
| 28 | 10 A | Steuergerät 2 | IDB (Injektor-Treiberbox) |
| 29 | 10 A | INJEKTOR | PCM, EMS-Box (F/Pumpenrelais) |
| 30 | 15A | SENSOR 1 | PCM, Sauerstoffsensor #1 ~#4 |
| 31 | 15A | ECU 3 | PCM, IDB (Injektor-Treiberbox) |
| 32 | 20A | F/PUMPE | EMS-Block (F/Pumpenrelais) |
| 33 | 15A | HORN | EMS-Block (Horn-Relais), ICM-Relais-Box (Einbruch-Horn-Relais) |
| 34 | 30A | Steuergerät 1 | EMS-Block (Motorsteuerrelais) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Hyundai Azera HG?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
