Das Brennstoffzellen-SUV Hyundai Nexo ist ab 2019 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskasten-Diagramme des Hyundai Nexo 2019 , Informationen über die Lage der Sicherungstafeln im Fahrzeuginneren und die Belegung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungslayout Hyundai Nexo 2019-…
Lage des Sicherungskastens

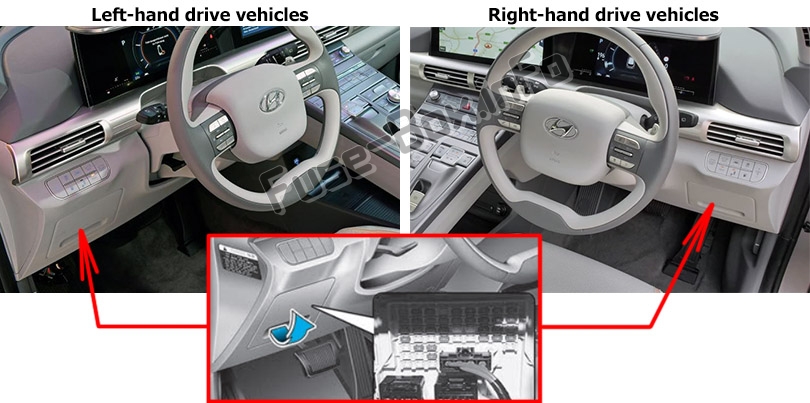

Instrumententafel
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

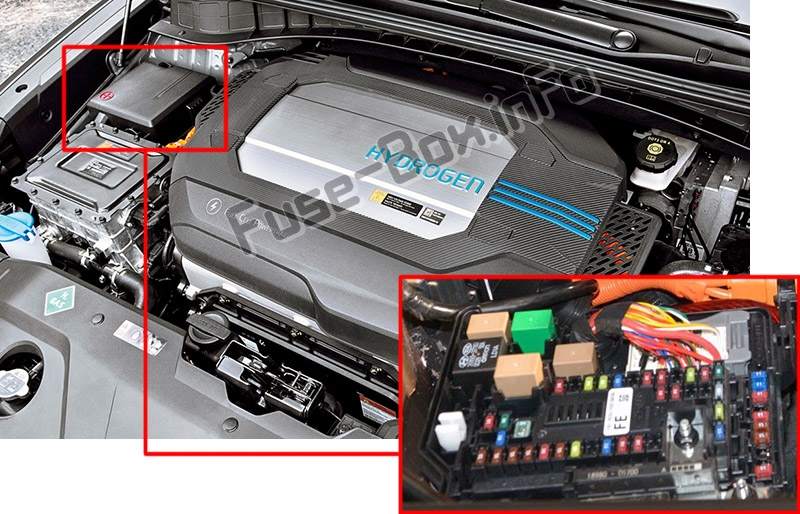

Motorraum
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs inspizieren, beachten Sie das Etikett Sicherung \box.
Sicherungskastendiagramme
ad vertisements
2019
Instrumententafel

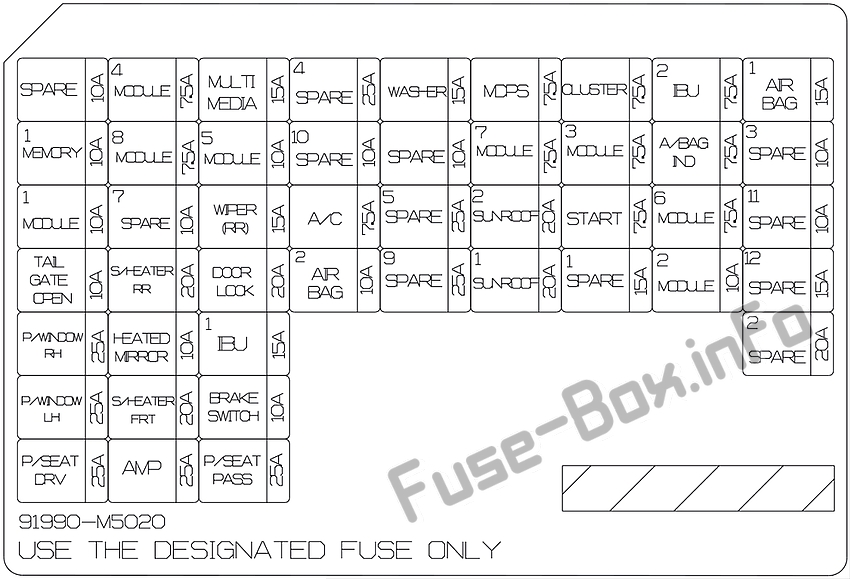

Belegung der Sicherungen in der Instrumententafel (2019)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| SPEICHER1 | 10 A | Elektrisches Heckklappenmodul, A/C-Steuermodul, A/C-Bedienfeld |
| MODUL 1 | 10 A | ICM-Relaisbox (Relais zum Ein-/Ausklappen des Außenspiegels), A/V- und Navigations-Haupteinheit (Warnblinkschalter), Schaltwahlschalter (SBW), Auto-Licht- und Fotosensor, Fahrer-/Beifahrer-Außenspiegel, Kombiinstrument |
| HECKTOR OFFEN | 10 A | Heckklappenrelais |
| P/FENSTER RH | 25A | Fensterheber-Relais rechts |
| P/FENSTER LINKS | 25A | Fensterheberrelais links, Fensterhebermodul für Fahrer |
| P/SITZ DRV | 25A | Manueller Schalter für den Fahrersitz |
| MODUL4 | 7,5A | IBU, ferngesteuerte intelligente Parkassistenzeinheit, VESS-Einheit, elektronischer Parkbremsschalter, Spurhalteassistent (Linie), Totwinkel-Kollisionswarneinheit links/rechts, Crash-Pad-Schalter, PE-Raumanschlussblock (Mehrzweckprüfanschluss) |
| MODUL8 | 7,5A | Datenverbindungsanschluss, Crash-Pad-Schalter, elektrochromer Spiegel |
| S/HEIZUNG RR | 20A | Rücksitzheizung |
| BEHEIZTER SPIEGEL | 10 A | Fahrer-/Beifahrer-Power-Außenspiegel, A/C-Bedienfeld |
| S/HEIZUNG FRT | 20A | Frontbelüftung/Sitzheizung Sitzsteuermodul |
| AMPERE | 25A | AMPERE |
| MULTI-MEDIEN | 15A | A/V- und Navigations-Haupteinheit, zentrales Armaturenbrett-Schaltfeld |
| MODUL5 | 10 A | Frontbelüftung/Sitzheizung Sitzsteuermodul, AMP, A/V- und Navigations-Hauptgerät, Klimaanlagen-Bedienfeld, PTC-Heizung, Klimaanlagen-Steuermodul, elektrochromer Spiegel, Rücksitzheizung |
| WISCHER (RR) | 15A | ICM-Relaiskasten (Heckwischerrelais), Heckscheibenwischermotor |
| TÜRSCHLOSS | 20A | Türschlossrelais, Türöffnerrelais, ICM-Relaiskasten (Türöffnerrelais mit zwei Umdrehungen) |
| IBU1 | 15A | IBU |
| BREMSSCHALTER | 10 A | IBU, Bremslichtschalter |
| P/SITZPASS | 25A | Manueller Schalter für den Beifahrersitz |
| Klimaanlage | 7,5A | A/C-Steuermodul, Incar-Temperatursensor, A/C-Bedienfeld, Cluster-Ionisator, A/C-Kompressor, PE-Raumanschlussblock (Gebläserelais) |
| AIRBAG2 | 10 A | SRS-Steuermodul |
| WASCHMASCHINE | 15A | Multifunktionsschalter |
| MDPS | 7,5A | MDPS-Einheit |
| MODUL7 | 7,5A | Frontbelüftung/Sitzheizung Sitzsteuermodul, Wechselstrom-Inverter, Rücksitzheizung, Surround View Monitoreinheit, Hecksteckdose |
| SCHIEBEDACH2 | 20A | Schiebedacheinheit |
| SCHIEBEDACH1 | 20A | Schiebedacheinheit |
| CLUSTER | 7,5A | Kombiinstrument |
| MODUL3 | 7,5A | SCU, Schaltauswahlschalter (SBW), IDC, VPD-Sensor, Bremslichtschalter, HMU, BMS-Steuermodul |
| START | 7,5A | FCU, IBU |
| IBU2 | 7,5A | IBU |
| A/BEUTEL-IN | 7,5A | Kombiinstrument, A/C-Bedienfeld |
| MODUL6 | 7,5A | IBU |
| MODUL2 | 10 A | BMS-Steuermodul, Kabelloses Ladegerät, USB-Ladegerät LH/RH, A/V- und Navigations-Haupteinheit, Schalttafel für die mittlere Blende, AMP, Surround-View-Monitoreinheit, Außenspiegelschalter, IBU |
| AIRBAG1 | 15A | SRS-Steuermodul, Insassenerkennungssensor |
Motorraum
ad vertisements

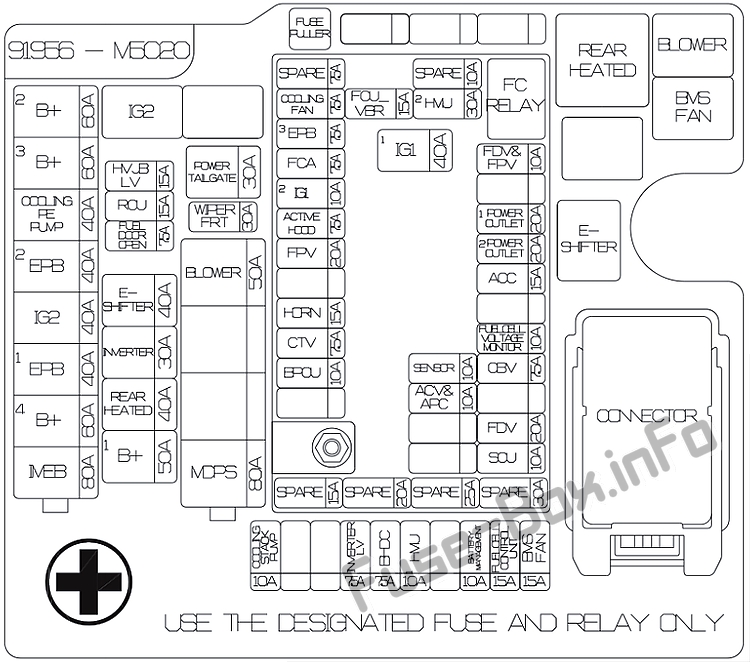

Belegung der Sicherungen im Motorraum (2019)
| Name | Amperebewertung | Stromkreisgeschützt |
|---|---|---|
| B+ 2 | 60A | ICU-Anschlussblock (IPS-Steuermodul, IPS1) |
| B+ 3 | 60A | ICU-Anschlussblock (IPS-Steuermodul) |
| KÜHL-PE-PUMPE | 40A | PE-Raumkühlmittelpumpe (CPP) |
| EPB2 | 40A | Elektronisches Bremssteuermodul |
| IG2 | 40A | PE-Raumanschlussblock (IG2-Relais) |
| EPB1 | 40A | Elektronisches Bremssteuermodul, PE-Raumanschlussblock (Mehrzweckprüfanschluss) |
| B+ 4 | 60A | ICU-Verteilerblock (Sicherung – SCHIEBEDACH1, SCHIEBEDACH2, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, HECKTOR OFFEN) |
| IMEB | 80A | Elektronisches Bremssteuermodul |
| GEBLÄSE | 50A | PE-Raumanschlussblock (Gebläserelais) |
| MDPS | 80A | MDPS-Einheit |
| HVJB LV | 15A | HV-Verteilerblock |
| Fernbedienung | 15A | Fahrer/Beifahrer Türgriffmodul mit automatischer bündiger Tür, hintere automatische flächenbündige Türgriffmodul LH/RH |
| KRAFTSTOFFTÜR OFFEN | 7,5A | ICM-Relaiskasten (Kraftstofftanktürrelais) |
| E-SCHALTER | 40A | PE-Raum-Verteilerblock (E-Shifter-Relais) |
| WANDLER | 30A | AC-Wechselrichter |
| HECKHEIZUNG | 40A | PE-Raumanschlussblock (hinten beheiztes Relais) |
| B+ 1 | 50A | ICU-Verteilerblock ((Sicherung – MODULE1, AIR BAG2, MODULE8, S/HEATER RR, TÜRSCHLOSS, IBU1, BREMSSCHALTER), Leckstrom-Autocut-Relais) |
| STROMHECKTOR G | 30A | Elektrisches Heckklappenmodul |
| WISCHER FRT | 30A | Wischermotor vorne |
| KÜHLSTACKPUMPE | 10 A | Stapelkühlmittelpumpe (CSP) |
| INVERTER LV | 7,5A | Wandler |
| BHDC | 7,5A | IDC |
| HMU1 | 10 A | HMU |
| BATTERIEMANAGEMENT | 10 A | BMS-Steuermodul |
| BRENNSTOFFZELLENSTEUERGERÄT | 15A | FCU |
| BMS-LÜFTER | 15A | PE-Raumanschlussblock (BMS FAN Relay) |
