Hier finden Sie die Sicherungskasten-Belegung für den Hyundai Venue ab Baujahr 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Hyundai Venue 2020-…
Sicherungskasten im Fahrgastraum

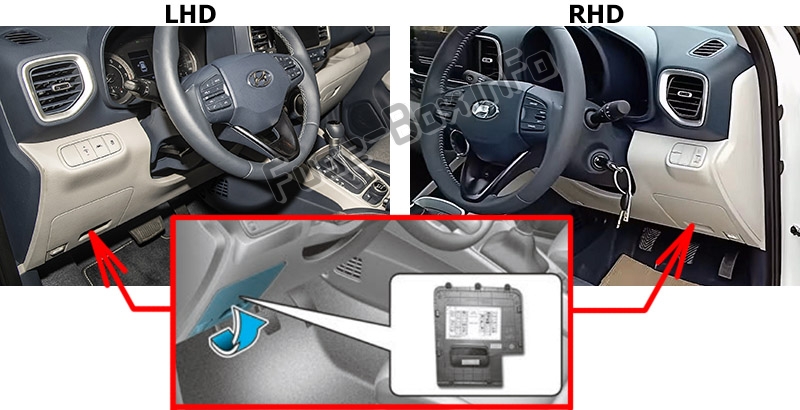

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel. Stellen Sie den Motor ab, schalten Sie alle anderen Schalter auf OFF, öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum-Sicherungskasten

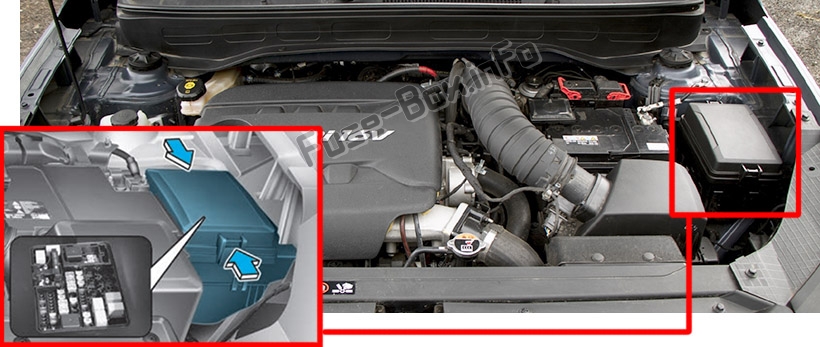

Stellen Sie den Motor ab, schalten Sie alle anderen Schalter aus, entfernen Sie die Abdeckung, indem Sie die Lasche drücken und nach oben ziehen.
2020
Passagierabteil

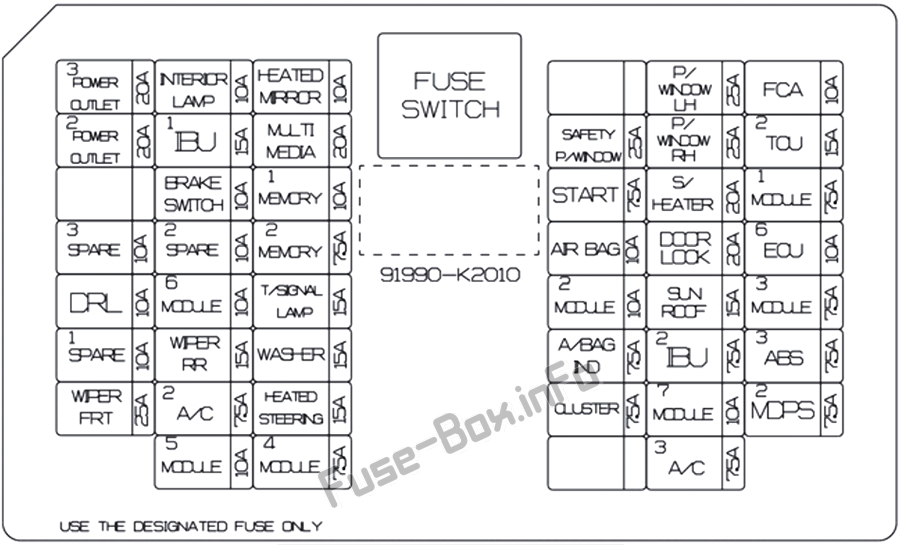

Belegung der Sicherungen in der Instrumententafel (2020)
| Name | Amperebewertung | Beschreibung |
|---|---|---|
| STROMAUSGANG 3 | 20A | USB-Ladegerät |
| INNENLEUCHTE | 10 A | Waschtischlampe vorne links/rechts, Zimmerlampe, Kartenlampe |
| BEHEIZTER SPIEGEL | 10 A | Fahrer-/Beifahrerstrom-Außenspiegel, A/C-Steuermodul |
| P/FENSTER LINKS | 25A | Hauptschalter Fensterheber |
| FCA | 10 A | Frontkollisionsvermeidungs-Assistenzeinheit |
| STROMAUSGANG 2 | 20A | Frontsteckdose |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Audio-, A/V- und Navigations-Haupteinheit |
| SICHERHEIT P/FENSTER | 25A | Fensterhebermodul für Fahrersicherheit |
| P/FENSTER RH | 25A | Fensterheber-Hauptschalter, Fensterheber-Schalter Beifahrer |
| TCU2 | 15A | Getriebebereichsschalter, Rückfahrscheinwerferschalter |
| BREMSSCHALTER | 10 A | IBU, Bremslichtschalter |
| SPEICHER 1 | 10 A | Kombiinstrument, A/C-Steuermodul |
| START | 7,5 A | M/T: ECM, IBU; IVT: Getriebebereichsschalter |
| S/HEIZUNG | 20A | Steuermodul für Vordersitzheizung |
| MODUL 1 | 7,5A | Bremslichtschalter, ATM-Schalthebel |
| SPEICHER 2 | 7,5A | SRS-Steuermodul |
| AIRBAG | 10 A | Insassenerkennungssensor, SRS-Steuermodul |
| TÜRSCHLOSS | 20A | Heckklappenrelais, T/Turn Unlock Realy, Door Lock/Unlock Realy |
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | DRL-Relais |
| MODUL 6 | 10 A | Datenverbindungsanschluss, Schlüsselverriegelungs-Magnetventil |
| T/SIGNALLEUCHTE | 15A | IBU |
| MODUL 2 | 10 A | Crash-Pad-Schalter, Multifunktions-Kameraeinheit, Totwinkel-Kollisionswarneinheit LH/RH |
| SCHIEBEDACH | 15A | Schiebedachmotor |
| MODUL 3 | 7,5A | Konsolenschalter, ATM-Schalthebelanzeige, A/C-Steuermodul, Audio, Vordersitzheizung-Steuermodul |
| WISCHER RR | 15A | E/R-Verteilerblock (Wischer-RR-Relais), Heckscheibenwischermotor |
| WASCHMASCHINE | 15A | Multifunktionsschalter |
| A/BEUTEL-IN | 7,5 A | Schalter Armaturenbrett Mitte, Kombiinstrument |
| IBU 2 | 7,5 A | IBU |
| ABS3 | 7,5 A | E/R-Verteilerblock (Mehrzweckprüfanschluss), ESC-Modul |
| WISCHER FRT | 25A | E/R-Verteilerblock (Wischer FRT Low Relay), Frontwischermotor |
| Klimaanlage 2 | 7,5 A | E/R-Verteilerblock (Gebläserelais), A/C-Steuermodul |
| BEHEIZTE LENKUNG | 15A | Nicht benutzt |
| CLUSTER | 7,5 A | Kombiinstrument |
| MODUL 7 | 10 A | Steckdosenrelais, Netzschalter für Außenspiegel, IBU, Audio-, A/V- und Navigationskopfeinheit |
| MDPS2 | 7,5 A | MDPS-Einheit |
| MODUL 5 | 10 A | IBU, Steuermodul Vordersitzheizung |
| MODUL 4 | 7,5 A | IBU |
| Klimaanlage 3 | 7,5 A | Gebläsemotor, A/C-Steuermodul |
ad vertisements
Motorraum

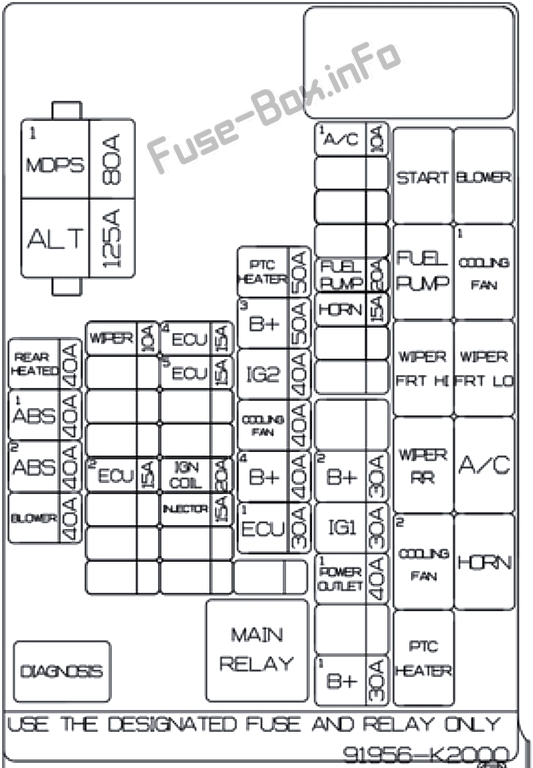

Belegung der Sicherungen im Motorraum (2020)
| Name | Amperebewertung | Beschreibung |
|---|---|---|
| ALT | 125A | Lichtmaschine, Mehrfachsicherung – MDPS 1, Sicherung – hinten beheizt, Gebläse, ABS 1, ABS 2 |
| MDPS1 | 80A | MDPS-Einheit |
| HECKHEIZUNG | 40A | ICU-Verteilerblock (hinten beheiztes Relais) |
| ABS1 | 40A | Mehrzweck-Prüfanschluss, ESC-Modul |
| ABS 2 | 40A | ESC-Modul |
| GEBLÄSE | 40A | Gebläserelais |
| WISCHER | 10 A | Wischer FRT LO Realy, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| ZÜNDSPULE | 20A | Zündspule #1~#4 |
| INJEKTOR | 15A | ECM/PCM, Injektor Nr. 1 bis Nr. 4, Kraftstoffpumpenrelais |
| PTC-HEIZUNG | 50A | PTC-Heizungsrelais |
| B+3 | 50A | ICU-Verteilerblock (Sicherung – TÜRSCHLOSS, S/HEATER, SICHERHEITS-P/FENSTER, SCHIEBEDACH, Fensterheberrelais) |
| IG2 | 40A | Startrelais, PDM-Relaisbox (IG2-Relais), Zündschalter |
| LÜFTER | 40A | Lüfter 1/2 Relais |
| B+4 | 40A | ICU-Verteilerblock (Sicherung – MODUL 6, BREMSSCHALTER, T/SIGNAL-LAMPE, DRL, IBU 1, Leckstrom-Autocut-Gerät) |
| ECU1 | 30A | Hauptrelais, Sicherung – ECU 4, ECU 5 |
| Klimaanlage 1 | 10 A | Klimarelais |
| BENZINPUMPE | 20A | Kraftstoffpumpenrelais |
| HORN | 15A | Horn Relais |
| B+2 | 30A | ICU-Anschlussblock (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [Mit Smart Key] PDM-Relaisbox (IG1-Relais) [W/O Smart Key] Zündschalter |
| STROMAUSGANG 1 | 40A | ICU-Anschlussblock (Steckdosenrelais) |
| B+1 | 30A | ICU-Anschlussblock (IPS (5CH) E-SWITCH, IPS (1CH)) |
