In diesem Artikel haben wir die zweite Generation Pontiac Trans Sport, produziert von 1997 bis 1999 betrachten Hier finden Sie Sicherungskasten Diagramme von finden Pontiac Trans Sport 1997, 1998 und 1999 , Informationen über die Lage der Sicherungsplatten im Inneren des Autos, und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
der Inhalt
Sicherungsanordnung Pontiac Trans Sport 1997-1999
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Pontiac Trans Sport befinden sich im Sicherungskasten der Instrumententafel – siehe Sicherungen „CIGAR/DLC“ (Zigarettenanzünder), „RR PWR SCKT“ (Rear Electric Accessory Plug Housing) und „FRT PWR SCKT ” (Vordere Steckergehäuse für elektrisches Zubehör).
Sicherungskasten im Fahrgastraum

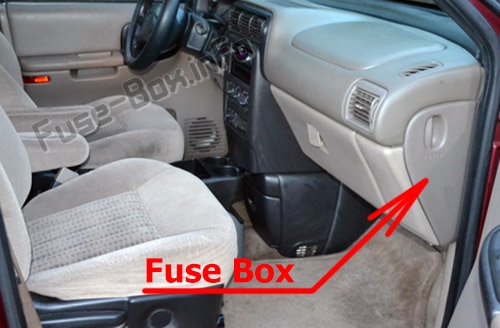

Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| Name | Beschreibung |
|---|---|
| SWC-HINTERGRUNDBELEUCHTUNG | Lenkradfernbedienungsschalter (Beleuchtung) |
| ELEC PRNDL | Kombiinstrument zu PRNDL-Anzeigen |
| PWR SPIEGEL | Power Remute-Steuerungsspiegel |
| KREUZFAHRT | Geschwindigkeitsregelmodul, Schalter und Entriegelungsschalter |
| PWR QTR-VENT | Innenleuchten und Multifunktionsschalter (Power Vent Switch) |
| FRT WPR/WSHR | Scheibenwischer/-wascher Motor und Schalter |
| PWR-SPERRE | BCM |
| RH T/LP | Nicht benutzt |
| RR FOG LP | Nicht benutzt |
| ZIGARRE/DLC | Zigarettenanzünder und Data Link Connector (DLC) |
| T/SIG | Signalschalter drehen |
| RR HVAC | Heckgebläsemotor, Heckheizung-A/C-Steuerung und Temperaturtürbetätiger (hinten) |
| SWC ACCY | Lenkradfernbedienungsschalter |
| GEFAHR | Signalschalter drehen |
| RR DWR SCKT | Steckergehäuse für elektrisches Zubehör hinten |
| DRL | DRL-Steuermodul |
| LH TLP | Nicht benutzt |
| RR ENTSCHLAG | Relais Heckscheibenheizung |
| FRT PWR SCKT | Steckergehäuse für elektrisches Zubehör vorne |
| HERR | Steuermodul für aufblasbare Rückhaltesysteme |
| FRT HVAC LOW/MED BLWR | Heizung-A/C-Steuerung |
| MALL/RADIO/DIC | BCM, Fahrerinformationsanzeige, Radio und Hecklautsprecherverstärker |
| STOPP LAMPE | Bremslichtschalter auf Bremslichter |
| ABS MOD BATT | Elektronisches Bremstraktionssteuermodul (EBTCM) |
| KANN SOL . LÜFTEN | Verdunstungsemissionen (EVAP) Kanister-Entlüftungs-S olonoidventil |
| ELC | 1997: Luftkompressor und ELC-Relais mit elektronischer Niveauregelung (ELC) 1998: Luftkompressor mit elektronischer Niveauregelung (ELC) und ELC-Relais, Anhängerkabelbaum |
| CTSY-LAMPE | BCM |
| IGN 1 | ELC-Sensor, BCM, elektronische Bremskontrollleuchte Fahrermodul, Kombiinstrument, Heckklappen-Stellmotor, Heckscheibenwischer/-waschanlage und Multifunktionsschalter (Nebelscheinwerferschalter, Traktionskontrollschalter) und Bremslicht/Drehmomentwandler-Kupplungsschalter (TCC) |
| SCHIEBEDACH | Schiebedach-Steuermodul |
| RR WPR WSHR | Heckscheibenwischermotor, Heckscheibenwischer/-wascher und Multifunktionsschalter (Heckscheibenwischer/-wascherschalter) |
| LH HEADLP NIEDRIG | Nicht benutzt |
| LH HEADLP HOCH | Nicht benutzt |
| ABS/TCS IGN | Elektronisches Bremssteuerrelais und EBTCM |
| ABS-SOL | Magnetventil für linke und rechte Vorderradbremse |
| HVAC DRL | Lufteinlassaktuator, DRL-Steuermodul, Heizungs-A/C-Steuerung, Temperaturtüraktuator (vorne) und Relais |
| BCM-PRGRM | Karosseriesteuermodul (BCM) |
| RECHTER HEADLP NIEDRIG | Nicht benutzt |
| RH HEADLP HOCH | Nicht benutzt |
| PCM | IGN-HAUPT-Relais und PCM |
| PSD | Stellmotor für hintere Seitentür |
| Leistungsschalter | |
| SCHEINWERFER | DRL-Steuermodul, Scheinwerfer und I/F-Dimmerschalter |
| PWR WDO/RR VEN | Elektrische Fensterheber vorne |
| PWR SITZ/PSD | Elektrischer 6-Wege-Sitz(e) und Stellmotor der hinteren Seitentür |
| FRT HVAC/HI BLWR | Gebläsemotor-Hochgeschwindigkeitsrelais im Modul |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| № | Name | Beschreibung |
|---|---|---|
| Maxi-Sicherungen | ||
| 1 | COOLER FAN | Kühlmittellüfter |
| 3 | SCHEINWERFER | Schutzschalter: FRT WAC HI BLWR und SCHEINWERFER Sicherungen (W): HAZARD und STOPLAM |
| 4 | BATT HAUPT 2 | Schutzschalter: PWR SEAT/PSD. Sicherungen (UP): ELC und RR DEFOG |
| 5 | IGN HAUPT 1 | Zündschalter zu Sicherungen (UP): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG und PCM IGN MAIN Relay (Unter der Motorhaube elektrische Zentralsicherungen: A/C CLU, ELEK, IGN, IGN 1-U/H, INJ, TCC) |
| 6 | KÜHLER LÜFTER 1 | Kühlmittellüfter |
| 7 | BATT HAUPT 1 | Sicherungen (UP): ABS MOD BATT, CIGAE2/RLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR und RR PWR SCKT |
| 8 | IGN HAUPT 2 | Zündschalter zu Sicherungen (VP): BCM PRGWM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, HVAC/DRL, MALL/RARIO/DIC, PWR QRT VENT, RR HVAC, RR WPR/WSHR, SCHIEBEDACH, SWC ACCY und PWR WDO Leistungsschalter |
| 9 | COOLER FAN | RH FAN1 ,LINKS FAN 2 |
| 10 | KÜHLER LÜFTER 2 | LH-LÜFTER 2 |
| 11 | IGN HAUPT | SICHERUNGEN: A/C CLU, IGN lU/H, INS, ELEK IGN, TCC |
| 12 | KÜHLER LÜFTER 1 | RH LÜFTER 1, LH LÜFTER 2 |
| Mikrorelais | ||
| 13 | Klimaanlage CLU | Klimaanlage Kupplung |
| 14 | BENZINPUMPE | Benzinpumpe |
| fünfzehn | F/PMP SPD CONT | Nicht benutzt |
| 16 | HORN | Horn |
| 17 | NEBELSCHEINWERFER | Nebelscheinwerfer links, Nebelscheinwerfer rechts, Nebelscheinwerferanzeige |
| Mini-Sicherungen | ||
| 18 | INJ | Einspritzdüsen 1-6 |
| 19 | SCHONEN | Nicht benutzt |
| 20 | SCHONEN | Nicht benutzt |
| 21 | IGN1-UH | Verdunstungsemissionen (EVAP) Kanisterspülventil, beheizte Sauerstoffsensoren 1 und 2, Luftmassenmesser (MAF) |
| 22 | SCHONEN | Nicht benutzt |
| 23 | SCHONEN | Nicht benutzt |
| 24 | SCHONEN | Nicht benutzt |
| 25 | ELEK IGN | Zündsteuergerät (ICM) |
| 26 | SCHONEN | Nicht benutzt |
| 27 | B/U-LAMPE | Transaxle-Reichweitenschalter auf Rückfahrscheinwerfer |
| 28 | Klimaanlage CLU | A/C CLU Relais zu A/C Kompressor Kupplungsöl |
| 29 | RADIO | Fahrerinformationsdisplay, Heizungs-A/C-Steuerung, Radio, Stellmotor für Heckklappen-Stellantrieb, Fernbedienungs-Türschloss-Empfänger (RCDLR), Sicherheitsanzeigelampe und Diebstahlschutz-Stoßsensor |
| 30 | ALT-SENSE | Generator |
| 31 | TCC | Automatikgetriebe (Drehmomentwandler-Kupplungsmagnete) Bremslichtschalter auf PCM |
| 32 | BENZINPUMPE | Kraftstoffpumpenrelais |
| 33 | ECM-SENSE | Antriebsstrang-Steuermodul (PCM) |
| 34 | — | Nicht benutzt |
| 35 | Nebel LP | Nebelscheinwerferrelais |
| 36 | HORN | Horn Relais |
| 37 | PARK LP | Steuermodul für Tagfahrlicht (DRL), Scheinwerfer und UP-Dimmerschalter Diebstahlschutzrelais zu Scheinwerfern |
| 38 | — | Nicht benutzt |
| 39 | — | Nicht benutzt |
| 40 | Mini-Sicherungszieher |
