Hier finden Sie die Sicherungskasten-Belegung für den Smart Fortwo / Forfour W453 der Baujahre 2014 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Smart Fortwo / Forfour 2014-2018…
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Hauptsicherungen (Batterieklemme)
- Sicherungs-/Relaismodul
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Smart Fortwo / Forfour W453?
- Was zeigt die Sicherungsbelegung?
- Weitere Smart Sicherungskasten-Belegungen
Sicherungsbelegung Smart Fortwo / Forfour 2014-2018…
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo / Forfour ist die Sicherung Nr. 12 im Sicherungskasten im Fahrgastraum.
Sicherungskasten im Fahrgastraum

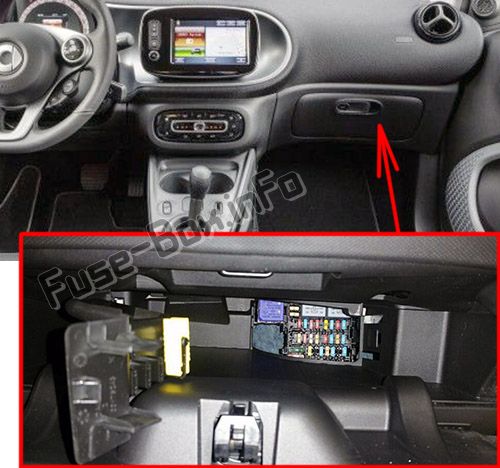

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Handschuhfach hinter der Abdeckung.

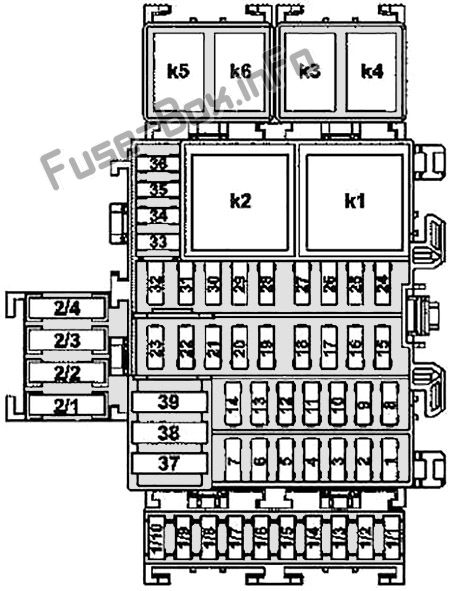

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Fahrgastraum
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Elektrischer Anschluss Dachträger hinten | 20 |
| 2 | Ersatzteil | — |
| 3 | Ersatzteil | — |
| 4 | Ersatzteil | — |
| 5 | Fahrerseitiges SAM-Steuergerät | 25 |
| 6 | Fahrerseitiges SAM-Steuergerät | 25 |
| 7 | Fahrerseitiges SAM-Steuergerät | 25 |
| 8 | Steuergerät SAM mitte Radio Radio über Steckerhülse für Klemme 15 R |
fünfzehn |
| 9 | Ersatzteil | — |
| 10 | Horn | fünfzehn |
| 11 | Batteriesensor und SAM-Steuergerät Fahrerseite | 5 |
| 12 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | fünfzehn |
| 13 | Ersatzteil | — |
| 14 | Verbrennungsmotor: Automatikgetriebe geschützt durch Steckermuffe für Stromkreis 30 Diagnosestecker Elektrofahrzeug: |
20 |
| fünfzehn | Einspeisung für abgesicherten Stromkreis 30 Steckermuffe | fünfzehn |
| 16 | Verbrennungsmotor Motorelektronik durch Steckerhülse für Stromkreis 30 geschützt Elektrofahrzeug: |
5 |
| 17 | Versorgung geschützt durch Anschlussmuffe für Stromkreis 30 | fünfzehn |
| 18 | Bremslichtschalter | 10 |
| 19 | Außenspiegelverstellschalter | 5 |
| 20 | Transponderspule Steuergerät Elektronisches Stabilitätsprogramm und Bremslichtschalter Geschützt durch Steckerhülse für Stromkreis 30 |
3 |
| 21 | Lichtfunktionen geschützt durch Steckerhülse für Stromkreis 30 | 10 |
| 22 | Lenkradwinkelsensor Steuergerät Doppelkupplungsgetriebe |
5 |
| 23 | Ersatzteil | — |
| 24 | Zentrales SAM-Steuergerät | fünfzehn |
| 25 | Zentrales SAM-Steuergerät | 10 |
| 26 | Zentrales SAM-Steuergerät | fünfzehn |
| 27 | Zentrales SAM-Steuergerät | 20 |
| 28 | Fahrerseitiges SAM-Steuergerät | 10 |
| 29 | Fahrerseitiges SAM-Steuergerät | 10 |
| 30 | Kombinationsschalter Alarm Sirene Versorgung für verschmolzenen Schaltung 30 Verbindungshülsen (Elektrofahrzeug) |
fünfzehn |
| 31 | Kombiinstrument und Zusatzinstrumente | 10 |
| 32 | Ersatzteil | — |
| 33 | Steuergerät für zusätzliches Rückhaltesystem | 5 |
| 34 | Kombischalter | 5 |
| 35 | Steuergerät für elektrische Servolenkung | 5 |
| 36 | Zentrales SAM-Steuergerät | 5 |
| 37 | Fahrerseitiges SAM-Steuergerät | 30 |
| 38 | Magnetschalter der Stromversorgung der Klimaanlage | 40 |
| 39 | Verbrennungsmotor Anlasser, Durch Anlasserrelais |
30 |
| 39 | Elektrofahrzeug: Gebläsemotor |
40 |
| 1/1 | Elektrofahrzeug: Elektrofahrzeug Stromkreis 30 Steckerhülsenversorgung |
10 |
| 1/2 | Elektrofahrzeug: Steuergerät Unterdruckpumpe Bremskraftverstärker Steuergerät Leistungselektronik |
— |
| 1/3 | Ersatzteil | — |
| 1/4 | Steuergerät für Soundsystem-Verstärker | 20 |
| 1/5 | Verbrennungsmotor: Steuergerät Doppelkupplungsgetriebe Elektrofahrzeug: |
5 |
| 1/6 | Fensterhebermotor vorn links und Fensterhebermotor vorn rechts | 25 |
| 1/7 | Außenspiegel elektrisch verstellbar und beheizbar links und Außenspiegel elektrisch verstellbar und beheizbar rechts | 5 |
| 1/8 | Elektrofahrzeug: Steuergerät Beifahrersitzheizung Steuergerät Fahrersitzheizung |
25 |
| 1/9 | Ersatzteil | — |
| 1/10 | Elektrofahrzeug: Lenkradheizungsrelais | — |
| 2/1 | Versorgung für Antriebseinheit Verdecksteuerung | 20 |
| 2/2 | Versorgung für Antriebseinheit Verdecksteuerung | 20 |
| 2/3 | Ersatzteil | — |
| 2/4 | Ersatzteil | — |
| Relais | ||
| K1 | Relais Heckscheibenheizung/Außenspiegel | |
| K2 | Fensterheberrelais vorne | |
| K3 | Schiebedachrelais | |
| K4 | Relais Frontscheinwerfer | |
| K5 | Anlasserrelais | |
| K6 | Fanfarenhorn Relais | |
| K | Elektrofahrzeug: Lenkradheizungsrelais |
ad vertisements
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Hauptsicherungen (Batterieklemme)
| № | Beschreibung | Ampere |
|---|---|---|
| F1 | Verbrennungsmotor: Elektrische Sicherung 3A (F108f3A) und elektrische Sicherung 3B (F108f3B) Elektrofahrzeug: |
200 |
| F2A | Fahrzeuginnenraum-Sicherungs- und Relaismodulversorgung (F2) Abgesichert durch Steckerhülse für Stromkreis 30 Steckerhülse für Stromkreis 30 |
70 |
| F2B | Steuergerät für elektrische Servolenkung | 60 |
| F3A | Fahrzeuginnenraum-Sicherungs- und Relaismodulversorgung (F2) Zündschloss Geschützt durch Steckhülse für Stromkreis 30 Steckerhülse für Stromkreis 30 |
70 |
| F3B | Steuergerät für elektronisches Stabilitätsprogramm | 50 |

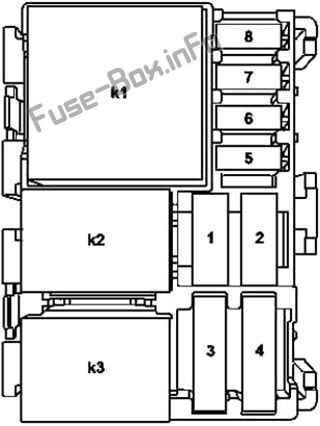

Sicherungs-/Relaismodul
Belegung der Sicherungen und Relais im Motorraum-Sicherungs-/Relais-Modul (Verbrennungsmotor)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Relaismodul für Verbrennungsmotoren | Diode |
| 2 | Versorgung für Vakuumpumpenrelais (für USA) | Diode |
| 3 | Kraftstoffpumpe mit Füllstandssensor und Temperatursensor | 20 |
| 4 | Einspeisung für abgesicherten Stromkreis 30 Steckermuffe | 25 |
| 5 | Versorgung für Aderendhülsen für Kreis 87 | fünfzehn |
| 6 | Kältemittelverdichterrelais | fünfzehn |
| 7 | Fan Durch Lüfterrelais |
10 |
| 8 | Steuergerät für Doppelkupplungsgetriebe | 10 |
| Relais | ||
| K1 | Motorfunktionskreis 87 Relais | |
| K2 | Lüfterrelais | |
| K3 | Zündspulen/Kraftstoffpumpen-Betätigungsrelais | |
| K4 | – |
Belegung der Sicherungen und Relais im Motorraum-Sicherungs-/Relais-Modul (Elektrofahrzeug)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Ersatzteil | – |
| 2 | Sensor für Fahrmoduserkennung Steuergerät für Elektroantrieb |
fünfzehn |
| 3 | Lüfterrelais des Elektrofahrzeug-Antriebsmotors | 40 |
| 4 | Relais Kühlmittelpumpen Batteriekühlsystem | 30 |
| 5 | Kühlmittelpumpe Batteriekühlsystem | fünfzehn |
| 6 | Gültig für Elektrofahrzeug: Steuergerät Batteriemanagementsystem Steuergerät Elektroantrieb |
5 |
| 7 | Leistungselektronik Steuergerät Netzteil Steckerhülse Versorgung | 20 |
| 8 | Stromkreis 87 Versorgungssteckerhülse | fünfzehn |
| Relais | ||
| K1 | Motorfunktionskreis 87 Relais | |
| K2 | Lüfterrelais | |
| K3 | Zündspulen/Kraftstoffpumpen-Betätigungsrelais | |
| K4 | Relais Kühlmittelpumpen Batteriekühlsystem |

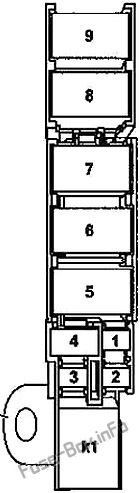

Rückseitiges Sicherungs-/Relaismodul
Rückseitiges Sicherungs-/Relaismodul
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Beheizte Heckscheibe über Relais für beheizbare Heckscheibe/Außenspiegel | 30 |
| 2 | Verbrennungsmotor: Steuergerät Beifahrersitzheizung Steuergerät Fahrersitzheizung Elektrofahrzeug: |
30 |
| 3 | Versorgung Steuergerät für Elektronisches Stabilitätsprogramm | 25 |
| 4 | Elektrofahrzeug: Ersatz Elektrische Sicherung 1 und elektrische Sicherung 2 |
40 |
| 4 | Verbrennungsmotor: Schiebedachrelais |
25 |
| 5 | Versorgung für Verbrennungsmotor-Sicherungs- und Relaismodul | 60 |
| 6 | Verbrennungsmotor: Steuergerät Doppelkupplungsgetriebe Geschützt durch Steckermuffe für Kreis 30 |
50 |
| 6 | Elektrofahrzeug: Fahrzeuginnenraumsicherung und Relaismodulversorgung | 40 |
| 7 | Lüftermotor über Lüfterrelais |
30 |
| 7 | Gebläsemagnetschalter ICE Verbrennungsmotor Kühlung |
30 |
| 8 | Ersatzteil | — |
| 9 | Verbrennungsmotor: Sekundärlufteinspritzpumpe (für USA) Elektrofahrzeug: Heizung für Hochvoltbatterie |
60 |
| K1 | Lüfterrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Smart Fortwo / Forfour W453?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
