Hier finden Sie die Sicherungskasten-Belegung für den Smart Fortwo W450 der Baujahre 1998 bis 2002. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Smart Fortwo 1998-2002
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo ist die Sicherung Nr. 12 im Sicherungskasten der Instrumententafel.

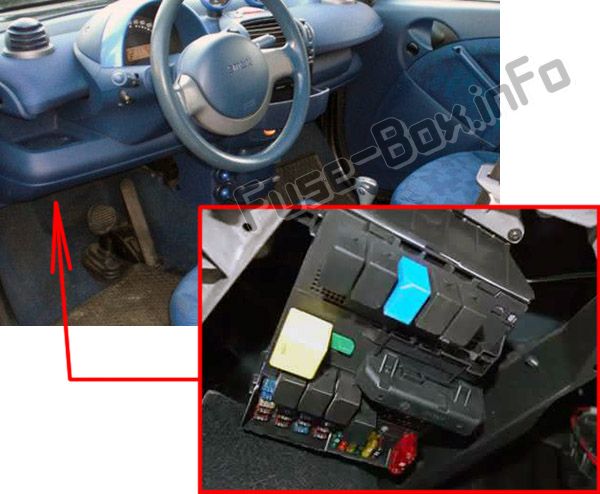

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der linken Seite).

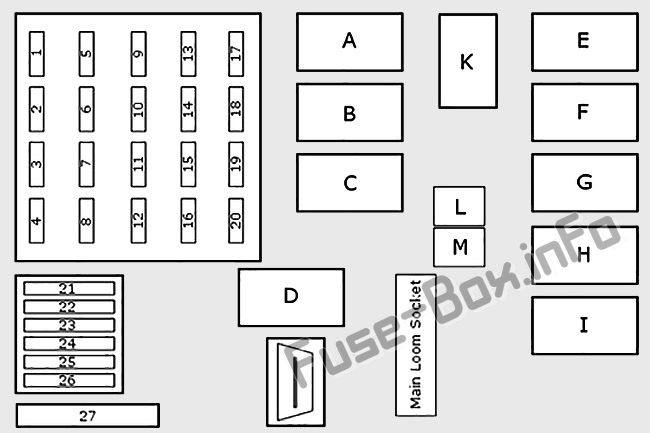

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Beschreibung | EIN |
|---|---|---|
| 1 | Rechtes Stand- und Schlusslicht, Instrumentenbeleuchtung, Kennzeichenleuchte | 7,5 |
| 2 | Stehleuchte und Rücklicht links | 7,5 |
| 3 | Nebelscheinwerfer | fünfzehn |
| 4 | Nebelschlußleuchte | 7,5 |
| 5 | Abblendlicht links mit Leuchtweitenregulierung | 7,5 |
| 6 | Abblendlicht rechts mit Leuchtweitenregulierung | 7,5 |
| 7 | Fernlicht links, Fernlichtanzeige | 7,5 |
| 8 | Fernlicht rechts | 7,5 |
| 9 | Benzin ab 16.11.99: Zündspule Starter Diesel ab 16.11.99: Starter |
25 |
| 10 | Blinker, Bremslichter | fünfzehn |
| 11 | Radio, Navigationssystem, CD-Wechsler, Kombiinstrument, Drehzahlmesser, Rückfahrleuchte, automatische Kindersitzerkennung, Diagnosesteckdose, PTC-Heizungsverstärkerschalter (Diesel) | fünfzehn |
| 12 | 12 Volt Steckdose | fünfzehn |
| 13 | Innenleuchte hinten, Diagnosesteckdose | fünfzehn |
| 14 | Radio, Navigationssystem, CD-Wechsler | fünfzehn |
| fünfzehn | Steuergeräte: Kombiinstrument, ZEE, Zentralverriegelung, Diebstahlwarnanlage, Heckklappen-Fernentriegelung, Innenleuchte vorn | 7,5 |
| 16 | Zentralverriegelung, Sicherheitskonsole, Uhr, Hupe, Heckklappen-Fernentriegelung, Innenleuchte | fünfzehn |
| 17 | Heckscheibenwischermotor | fünfzehn |
| 17 | Cabrio: Sitzheizung | 25 |
| 18 | Beheizte Sitze | 25 |
| 18 | Cabrio: Verdeckmotor | 25 |
| 19 | Cabrio: Verdeckmotor | 25 |
| 19 | Glasschiebedach | fünfzehn |
| 20 | Benzin: Motorsteuergerät | 7,5 |
| 21 | Heckscheibenheizung, Motorlüfter | 30 |
| 22 | ab 16.11.99: Schaltanlage, Relaisbox Kreislauf 30 | 40 |
| 22 | bis 15.11.99: Blinkleuchten, Bremsleuchten | fünfzehn |
| 23 | Heizlüfter | 20 |
| 24 | Elektrische Fensterheber links und rechts | 30 |
| 25 | Frontscheibenwischer, Waschpumpe, Heckscheibenwischer | 20 |
| 26 | Steuergeräte: ABS, Airbag, ZEE | 7,5 |
| 27 | Abs | 50 |
| Relais | ||
| EIN | Nebelscheinwerferrelais | |
| B | bis 15.11.99: Relais CL-Öffnung ab 16.11.99: Relais Kofferraum-Fernöffnung |
|
| C | bis 15.11.99: CL-Schließrelais ab 16.11.99: Heckwischer-Takt-Wischerrelais |
|
| D | Hupenrelais | |
| E | bis 15.11.99: Relais Kofferraum- Fernöffnung ab 16.11.99: Heizungsgebläse, Fensterheber und Entlastungsrelais |
|
| F | Beheiztes Heckscheibenrelais | |
| G | Motorlüfterrelais | |
| H | Blinkerrelais links | |
| ich | Blinkerrelais rechts | |
| K | bis 15.11.99: Heizungsgebläse, Fensterheber und Entlastungsrelais ab 16.11.99: Wischer-Intermittierendes Wischerrelais |
|
| L | Scheinwerferrelais | |
| m | Scheinwerferrelais |
ad vertisements

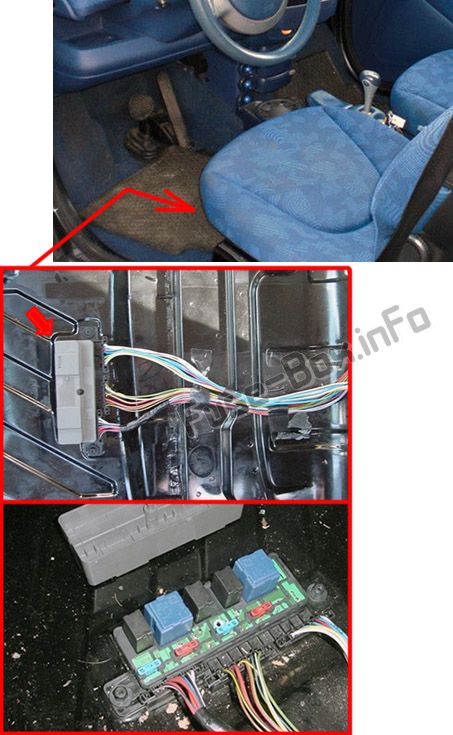

Lage des Sicherungskastens
Es befindet sich unter dem Teppich unter dem linken Sitz

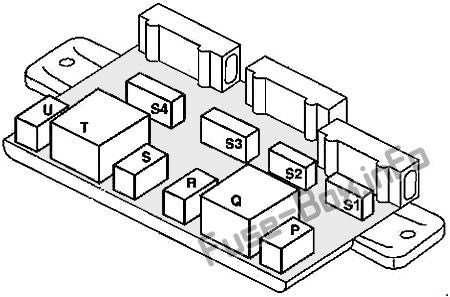

Sicherungsdiagramm
Zuordnung der Sicherungen und Relais unter dem linken Sitz
| № | Beschreibung | EIN |
|---|---|---|
| S1 | Ladeluftkühler, Kältemittelkompressor Magnetkupplung | fünfzehn |
| S2 | Benzinpumpe | 10 |
| S3 | Benzin: Einspritzventile, MEG Diesel: Einspritzventile, elektrische Abschaltung, Druckventil |
fünfzehn |
| S4 | Benzin: Tankentlüftungsventil, Lambdasonde Diesel: Vorglühzeitsteuerung |
10 |
| Relais | ||
| P | Relais für elektrische Kraftstoffpumpe | |
| Q | Relais für automatisiertes Schaltgetriebe | |
| R | Hauptrelais | |
| S | Ladeluftkühler-Lüfterrelais | |
| T | Anlasserrelais | |
| U | Klimakompressor Magnetkupplungsrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Smart Fortwo W450?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
