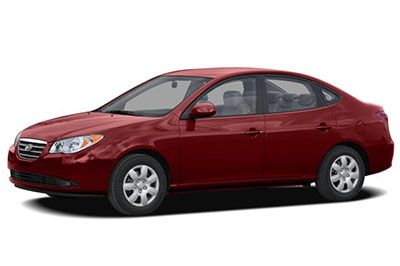

In diesem Artikel betrachten wir die vierte Generation des Hyundai Elantra (HD), von 2007 bis 2010. Hier produzieren Sie Sicherungskasten Diagramme von finden Hyundai Elantra 2007, 2008, 2009 und 2010 , Informationen über die Lage der Sicherungsplatten im Innern das Auto und lernen Sie die Belegung jeder Sicherung (Sicherungsanordnung) und jedes Relais kennen.
Sicherungsanordnung Hyundai Elantra 2007-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) des Hyundai Elantra befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „C/LIGHTER“ und „P/OUTLET“).
Lage des Sicherungskastens
In den Abdeckungen des Sicherungs-/Relaiskastens befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/des Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, beachten Sie das Sicherungskasten-Etikett.
Instrumententafel

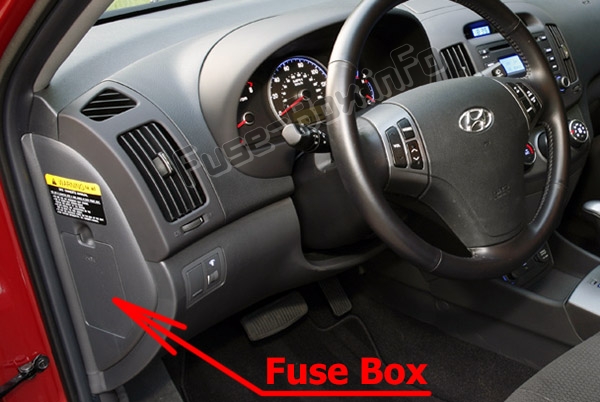

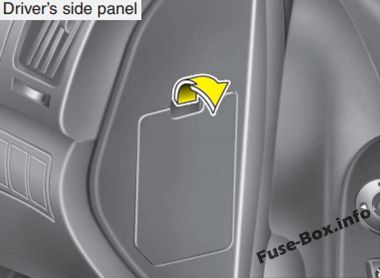

Der Sicherungskasten befindet sich seitlich am Armaturenbrett, auf der Fahrerseite, hinter der Abdeckung.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Motorraum

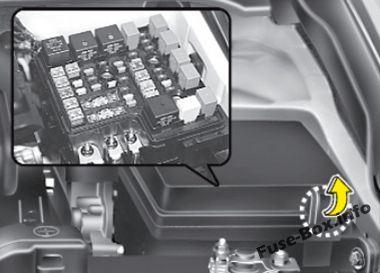

Der Sicherungskasten befindet sich im Motorraum (links).
Belegung der Sicherungen in der Instrumententafel
ad vertisements
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| START | 10 A | Zündschlossschalter, Diebstahlwarnanlage, Transaxle-Reichweitenschalter |
| A/CON-SW | 10 A | Klimasteuermodul |
| HTD SPIEGEL | 10 A | Beheizter Außenspiegelmotor |
| SITZ HTR | 15A | Sitzheizungsschalter |
| A/CON | 10 A | Gebläserelais, A/C-Steuermodul, Schiebedach-Steuermodul |
| SCHEINWERFER | 10 A | Scheinwerferrelais |
| FR-WISCHER | 25A | Wischerrelais vorne |
| RR WISCHER | 15A | Heckscheibenwischerrelais (ODER Ersatzteil) |
| DRL | 15A | Tagfahrlichteinheit |
| WCS | 10 A | Insassenklassifizierungssensor |
| P/WDW DR | 25A | Hauptschalter Fensterheber, Schalter Fensterheber hinten (LH) |
| UHR | 10 A | Digitaluhr, Audio |
| C/FEUERZEUG | 15A | Steckdose |
| DR-SPERRE | 20A | Schiebedach-Steuermodul, Türöffner-/Verriegelungsrelais |
| ENTEISER | 15A | Frontscheiben-Enteiser (ODER Ersatzteil) |
| STOPP | 15A | Bremslichtschalter |
| ZIMMER LP | 15A | Kofferraumlampe, Kuppellampe, Kartenlampe, Digitaluhr, Home-Link |
| AUDIO | 15A | Audio |
| T/DECKEL | 15A | Kofferraumdeckelrelais |
| AMPERE | 25A | Verstärker |
| SICHERHEIT P/WDW | 25A | Fensterheber-Sicherheitsmodul |
| P/WDW-ASS | 25A | Fensterheberschalter vorn und hinten (rechts), Fensterheber-Hauptschalter |
| P/OUTLET | 15A | Steckdose |
| T/SIG | 10 A | Notschalter |
| A/BEUTEL-IN | 10 A | Airbag-Anzeige (Instrumentenblock) |
| RR NEBEL | 10 A | Nebelschlussleuchtenrelais |
| CLUSTER | 10 A | Kombiinstrument, EPS-Modul, ESC-Schalter |
| EINE TASCHE | 15A | SRS-Steuermodul |
| IGN 1 | 15A | EPS-Modul, ESP-Schalter (ODER Ersatz) |
| SCHONEN | 15A | (Schonen) |
| HECK RH | 10 A | Scheinwerfer (rechts), Handschuhfachleuchte, Heckleuchte (rechts), Kennzeichenleuchte |
| SCHWANZ LH | 10 A | Scheinwerfer (links), Hauptschalter Fensterheber, Heckleuchte (links), Kennzeichenleuchte |
Belegung der Sicherungen im Motorraum
ad vertisements
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| Schmelzverbindung: | ||
| GENERATOR | 125A / 150A | Lichtmaschine, Schmelzsicherungskasten (D4FB) |
| EPS | 80A | EPS-Steuermodul |
| ABS.2 | 20A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweckprüfstecker |
| ABS.1 | 40A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweckprüfstecker |
| B+.1 | 50A | Anschlussdose Instrumententafel |
| RR HTD | 40A | Anschlussdose Instrumententafel |
| GEBLÄSE | 40A | Gebläserelais |
| C/LÜFTER | 40A | Kondensatorlüfter #1,2 Relais |
| B+.2 | 50A | Anschlussdose Instrumententafel |
| IGN.2 | 40A | Zündschalter, Startrelais |
| IGN.1 | 30A | Zündschloss |
| ECU | 30A | Hauptrelais, ECM, Antriebsstrangsteuermodul (G4GC) |
| Sicherung: | ||
| SCHONEN. 1 | 20A | (Schonen) |
| FR NEBEL | 15A | Nebelscheinwerferrelais |
| A/CON | 10 A | Klimarelais |
| GEFAHR | 15A | Gefahrenschalter, Gefahrenrelais |
| F/PUMPE | 15A | Kraftstoffpumpenrelais |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB) |
| ECU.3 | 10 A | ECM(D4FB) |
| ECU.4 | 20A | ECM(D4FB) |
| INJ | 15A | Klimaanlagenrelais, Kraftstoffpumpenrelais, Einspritzdüsen 1, 2, 3, 4 (G4FC/G4GC), PCM (G4FC/G4GC), Leerlaufsteller (G4FC/G4GC), Wegfahrsperrenmodul (D4FB) usw. |
| SNSR.2 | 10 A | Impulsgeber ‚A‘, ‚B, TCM (D4FB), Bremslichtschalter (G4FC/G4GC), Fahrzeuggeschwindigkeitssensor usw. |
| HORN | 15A | Hupenrelais |
| Abs | 10 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweckprüfstecker |
| ECU.2 | 10 A | ECM, Zündspule #1,2,3,4(G4FC), PCM(G4GC) |
| B/UP | 10 A | Rückfahrscheinwerferschalter, Transaxle-Reichweitenschalter, Tempomatmodul |
| H/ND LO RH | 10 A | Scheinwerfer (rechts), Scheinwerfer-Nivellierungsaktuator (rechts) |
| H/LP LO LH | 10 A | Scheinwerfer (LH), Scheinwerfer-Nivellierungsaktuator (LH), Scheinwerfer-Nivellierungsschalter |
| H/LP HI | 20A | Scheinwerfer Hallo Relais |
| SNSR.1 | 10 A | Sauerstoffsensor, ECM, Luftmassenmesser, Wegfahrsperrenmodul (G4FC/G4GC), Bremslichtschalter (D4FB), Lambdasonde (D4FB) usw. |
| SCHONEN | 10 A | (Schonen) |
| SCHONEN | 15A | (Schonen) |
| SCHONEN | 20A | (Schonen) |
