Hier finden Sie die Sicherungskasten-Belegung für den Smart Roadster der Baujahre 2003 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Smart Roadster 2003-2006
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Roadster ist die Sicherung Nr. 21 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens

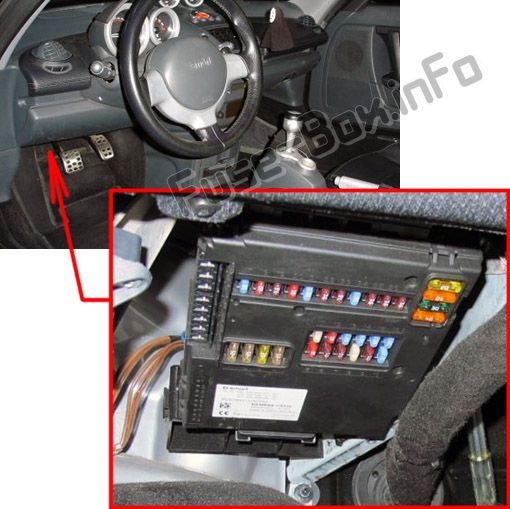

Der Sicherungskasten befindet sich unter der Instrumententafel (auf der linken Seite).

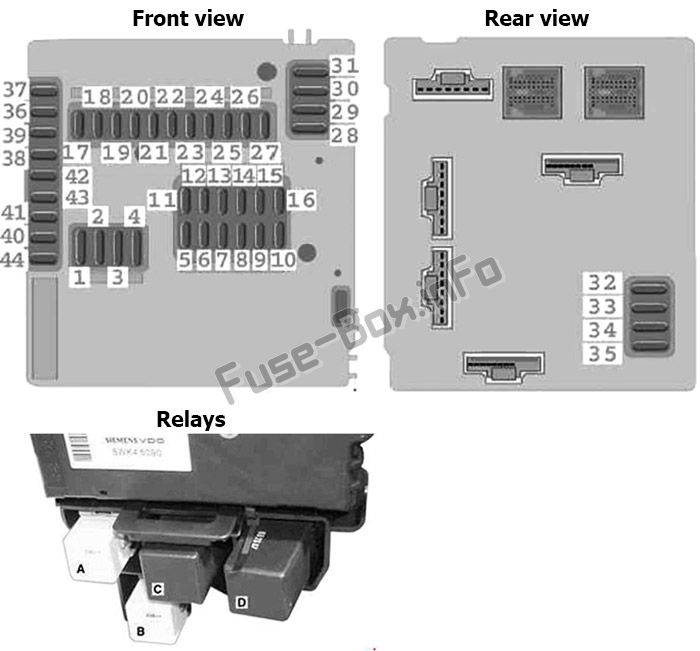

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Fahrgastraum
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Anlasser | 25 |
| 2 | Scheibenwischer, Waschpumpe | 20 |
| 3 | Heizungsgebläse, Sitzheizung | 20 |
| 4 | Elektrische Fensterheber | 30 |
| 5 | Lichtschalter | 7,5 |
| 6 | Standlicht/Schlusslicht rechts | 7,5 |
| 7 | Standlicht/Schlusslicht links | 7,5 |
| 8 | Klemme 87/3 Hauptrelais (Motor) | 20 |
| 9 | Klemme 87/2 Hauptrelais (Motor) | 10 |
| 10 | Klemme 87/1 Hauptrelais (Motor) | fünfzehn |
| 11 | Kombiinstrument, Sicherheitscluster, OBD, Hupe (nur bei Leder-Sportlenkrad mit Lenkrad-Wippschalter-System) | 7,5 |
| 12 | Radio-CD, Innenbeleuchtung | fünfzehn |
| 13 | Nebelscheinwerfer | fünfzehn |
| 14 | ESP-Ventile | 25 |
| fünfzehn | Ladeluftkühler, Klimakompressor | fünfzehn |
| 16 | Elektrische Kraftstoffpumpe | 10 |
| 17 | Heckscheibenwischer | fünfzehn |
| 18 | Airbag-Auslösevorrichtung, ESP | 7,5 |
| 19 | Spiegelverstellung | 7,5 |
| 20 | Radio, CD, Kombiinstrument, Drehzahlmesser, OBD, Rückfahrleuchte, CD-Wechsler | fünfzehn |
| 21 | Steckdose, Zigarettenanzünder | fünfzehn |
| 22 | Abblendlicht rechts | 7,5 |
| 23 | Abblendlicht links | 7,5 |
| 24 | Fernlicht rechts | 7,5 |
| 25 | Fernlicht links/Kombilicht | 7,5 |
| 26 | Bremslicht | fünfzehn |
| 27 | Motorsteuergerät | 7,5 |
| 28 | Heckscheibenheizung/Motorlüfter | 30 |
| 29 | Verdeck | 30 |
| 30 | Schaltgetriebe | 40 |
| 31 | Hupe, Zentralverriegelung, Heckklappen-Fernentriegelung | 30 |
| 32 | Sekundärlufteinspritzpumpe (Abgasreinigung) | 30 |
| 33 | Zündschloss | 50 |
| 34 | ESP-Steuergerät | 50 |
| 35 | Steuergerät für Lenkunterstützung | 30 |
| 36 | Vorsicherung 15 | – |
| 37 | Vorsicherung 15 (W450, Glasschiebedach) | fünfzehn |
| 38 | Vorsicherung 15 | – |
| 39 | Vorsicherung 15 | – |
| 40 | Vorsicherung 30 | – |
| 41 | Vorsicherung 30 | – |
| 42 | Vorsicherung 30 | – |
| 43 | Vorsicherung 30 | 25 |
| 44 | Vorsicherung 30, Sitzheizung | 25 |
| Relais | ||
| EIN | Wischeranlagenrelais | |
| B | Nebelscheinwerferrelais | |
| C | Steuergerät Sitzheizung links | |
| D | Steuergerät Sitzheizung rechts |
