Hier finden Sie die Sicherungskasten-Belegung für den Suzuki Ertiga der Baujahre 2012 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Suzuki Ertiga 2012-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Suzuki Ertiga sind die Sicherungen Nr. 9 „ACC-2“ und/oder Nr. 15 „ACC“ im Sicherungskasten der Instrumententafel.

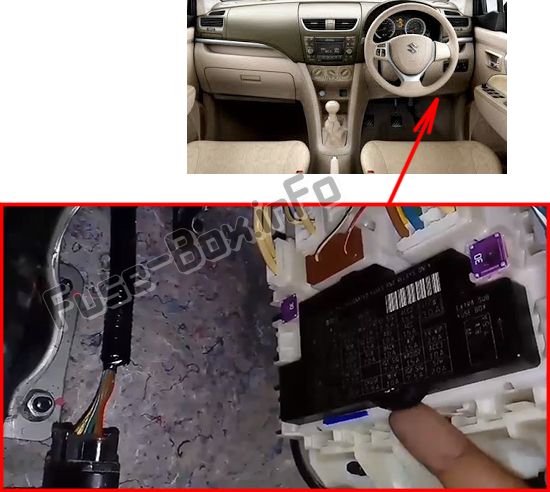

Lage des Sicherungskastens
Es befindet sich unter der Instrumententafel.
Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | EIN | Beschreibung |
|---|---|---|
| 1 | 30 A | Gürtel |
| 2 | – | Leer |
| 3 | – | Leer |
| 4 | 20 A | Heckscheibenheizung |
| 5 | – | Leer |
| 6 | – | Leer |
| 7 | – | Leer |
| 8 | 7,5 A | Startsignal |
| 9 | 15 A | ACC-2 |
| 10 | 30 A | Elektrischer Fensterheber |
| 11 | 10 A | Gefahr |
| 12 | – | Leer |
| 13 | 15 A | Zündspule |
| 14 | 10 A | ABS-Steuermodul |
| fünfzehn | 15 A | ACC |
| 16 | – | Leer |
| 17 | 15 A | Horn |
| 18 | 10 A | Stopplicht |
| 19 | 10 A | Airbag |
| 20 | 10 A | Reservebeleuchtung |
| 21 | 15 A | Heckscheibenwischer / Waschanlage |
| 22 | 25 A | Frontscheibenwischer |
| 23 | 7,5 A | Domlicht |
| 24 | – | Leer |
| 25 | 7,5 A | RR Nebelscheinwerfer |
| 26 | – | Leer |
| 27 | 7,5 A | Zündung-1 Signal |
| 28 | – | Leer |
| 29 | – | Leer |
| 30 | 15 A | Radio |
| 31 | 10 A | Rückleuchte |
| 32 | 20 A | D/L |
| 33 | 7,5 A | Tempomat |
| 34 | 10 A | Meter |
| 35 | 7,5 A | Zündung-2 Signal |
| 36 | – | Leer |
| 37 | – | Leer |
| 38 | – | Leer |
| 39 | 7,5 A | Gebläse hinten |
| 40 | – | Leer |

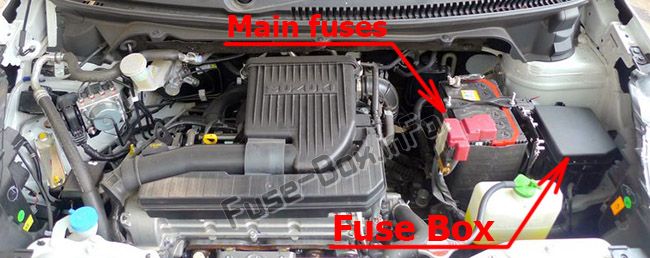

Lage des Sicherungskastens
ad vertisements

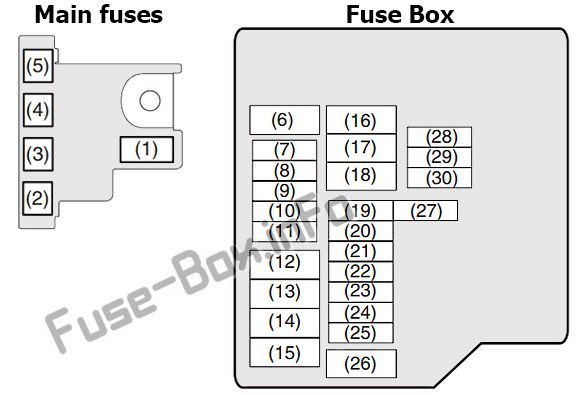

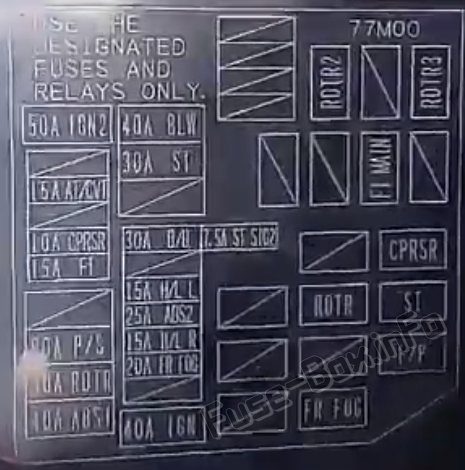

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | EIN | Beschreibung |
|---|---|---|
| 1 | 100 A | FL1 |
| 2 | 100 A | FL2 |
| 3 | 100 A | FL3 |
| 4 | 50 A | FL4 |
| 5 | 80 A | FL5 |
| 6 | 50 A | Zündschalter -2 |
| 7 | – | Leer |
| 8 | 15 A | A/T-Controller |
| 9 | – | Leer |
| 10 | 10 A | Luftkompressor |
| 11 | 15 A | FI |
| 12 | – | Leer |
| 13 | 60 A | Servolenkung |
| 14 | 30 A | Kühlerlüfter |
| fünfzehn | 40 A | ABS-Motor |
| 16 | 40 A | Gebläse |
| 17 | 30 A | Motor starten |
| 18 | – | Leer |
| 19 | 30 A | Sichern |
| 20 | – | Leer |
| 21 | 15 A | Scheinwerfer links |
| 22 | 25 A | ABS-Steuermodul |
| 23 | 15 A | Scheinwerfer rechts |
| 24 | 20 A | Nebelscheinwerfer |
| 25 | – | Leer |
| 26 | 40 A | Zündschloss |
| 27 | 7,5 A | Startsignal |
| 28 | – | Leer |
| 29 | – | Leer |
| 30 | – | Leer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Suzuki Ertiga?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
