Hier finden Sie die Sicherungskasten-Belegung für den Suzuki Kizashi der Baujahre 2010 bis 2013. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Suzuki Kizashi 2010-2013
- Lage des Sicherungskastens
- Sicherungsdiagramm (Fahrerseite)
- Sicherungsdiagramm (Beifahrerseite)
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Suzuki Kizashi?
- Was zeigt die Sicherungsbelegung?
- Weitere Suzuki Sicherungskasten-Belegungen
Sicherungsanordnung Suzuki Kizashi 2010-2013
Die Sicherungen des Zigarettenanzünders (Steckdose) im Suzuki Kizashi sind die Sicherungen Nr. 7 und Nr. 8 im Sicherungskasten der Instrumententafel auf der Fahrerseite.
Lage des Sicherungskastens
Unter dem Armaturenbrett befinden sich zwei Sicherungsblöcke – auf der Fahrerseite und auf der Beifahrerseite.
Sicherungsdiagramm (Fahrerseite)
Belegung der Sicherungen im Sicherungskasten Fahrerseite
| № | EIN | Stromkreisgeschützt |
|---|---|---|
| 1 | 30 | Elektrischer Fensterheber |
| 2 | fünfzehn | Scheibenwaschmotor |
| 3 | 20 | Sitzheizung |
| 4 | 25 | Scheibenwischermotor |
| 5 | 7,5 | IG2 SIG |
| 6 | fünfzehn | Zündspule |
| 7 | fünfzehn | Zubehör 2 |
| 8 | fünfzehn | Zubehörteil |
| 9 | 10 | ESP-Steuermodul |
| 10 | 7,5 | Tempomat |
| 11 | 7,5 | IG1 SIG |
| 12 | 7,5 | Nicht benutzt |
| 13 | 7,5 | Meter |
| 14 | 10 | Reservebeleuchtung |
| fünfzehn | 10 | Airbag |
| 16 | fünfzehn | Lenkradschloss |
| 17 | 7,5 | BCM |
| 18 | 20 | Schiebedach |
| 19 | 7,5 | Nicht benutzt |
| 20 | 10 | Rücklicht |
| 21 | 10 | Bremslicht |
| 22 | 10 | Gefahr |
| 23 | 20 | Fensterheber vorn (links) |
| 24 | fünfzehn | Radio |
| 25 | 10 | Domlicht |
| 26 | 20 | Türschloss |
ad vertisements
Sicherungsdiagramm (Beifahrerseite)
Belegung der Sicherungen im Sicherungskasten Beifahrerseite
| № | EIN | Stromkreisgeschützt |
|---|---|---|
| 1 | 20 | Fensterheber hinten (rechts) |
| 2 | 20 | Fensterheber hinten (links) |
| 3 | 20 | Fensterheber vorn (rechts) |
| 4 | fünfzehn | 4WD |
| 5 | 20 | Batterielüfter |
| 6 | 20 | Audio |
| 7 | 30 | Elektrischer Sitz (rechts) |
| 8 | 30 | Elektrischer Sitz (links) |
| 9 | 30 | Leer |

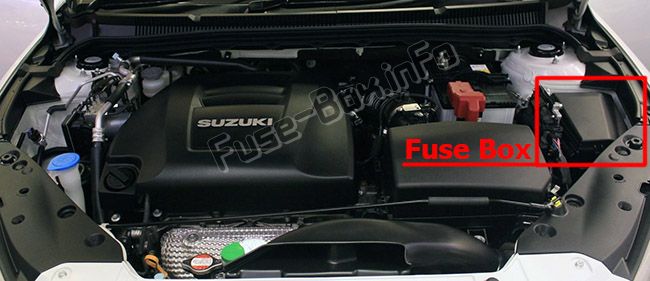

Lage des Sicherungskastens

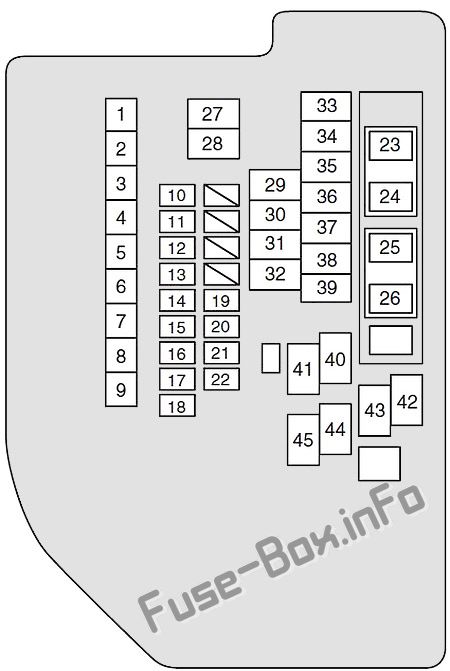

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen und Relais im Motorraum
| № | EIN | Stromkreisgeschützt |
|---|---|---|
| 1 | 50 | Zündschloss |
| 2 | 30 | Kühlerlüfter sub |
| 3 | 30 | Kühlerlüfter Haupt |
| 4 | 30 | Motor starten |
| 5 | 40 | Licht |
| 6 | 40 | ESP-Steuermodul |
| 7 | 50 | Steuergerät für schlüssellosen Start |
| 8 | 50 | Elektrischer Fensterheber, Elektrischer Sitz |
| 9 | 50 | Gebläse |
| 10 | 10 | Klimakompressor |
| 11 | fünfzehn | Außenspiegelheizung |
| 12 | fünfzehn | Drosselmotor |
| 13 | 30 | Heckscheibenheizung |
| 14 | 30 | Nicht benutzt |
| fünfzehn | 7,5 | Scheinwerfer |
| 16 | 20 | Kraftstoffeinspritzung |
| 17 | 25 | ESP-Steuermodul |
| 18 | 25 | Sichern |
| 19 | fünfzehn | Scheinwerfer schwach (links) |
| 20 | fünfzehn | Scheinwerfer schwach (rechts) |
| 21 | fünfzehn | Scheinwerfer hoch (links) |
| 22 | fünfzehn | Scheinwerfer hoch (rechts) |
| 23 | fünfzehn | CVT |
| 24 | 20 | Nebelscheinwerfer |
| 25 | fünfzehn | O2-Sensorheizung |
| 26 | fünfzehn | Horn |
| Relais | ||
| 27 | Scheinwerfer-Low-Relais (links) | |
| 28 | Scheinwerfer-Low-Relais (rechts) | |
| 29 | Nicht benutzt | |
| 30 | Nicht benutzt | |
| 31 | Nicht benutzt | |
| 32 | Klimakompressor Relais | |
| 33 | Relais Heckscheibenheizung | |
| 35 | Scheibenwischerrelais 2 | |
| 36 | Nicht benutzt | |
| 37 | Scheibenwischerrelais 1 | |
| 38 | Anlasserrelais | |
| 39 | Kraftstoffpumpenrelais | |
| 40 | Kühlerlüfterrelais 3 | |
| 41 | Kühlerlüfterrelais 1 | |
| 42 | Relais für Außenspiegelheizung | |
| 43 | Kühlerlüfterrelais 2 | |
| 44 | Hauptrelais | |
| 45 | Drosselklappenrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Suzuki Kizashi?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
