In diesem Artikel betrachten wir die Suzuki SX4 der ersten Generation, produziert von 2006 bis 2014. Hier finden Sie Sicherungskastendiagramme der Suzuki SX4 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung Suzuki SX4 2006-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) im Suzuki SX4 sind die Sicherungen Nr. 5 und Nr. 6 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der Fahrerseite).

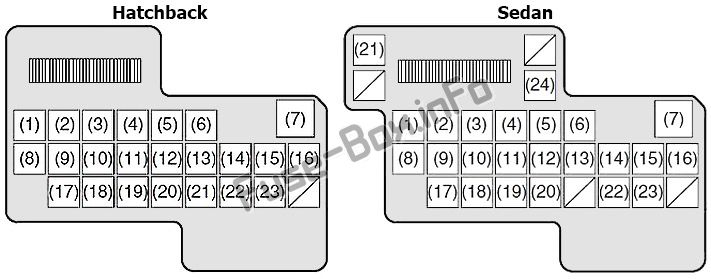

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Ampere | Abgesicherte Funktion |
|---|---|---|
| 1 | fünfzehn | Heckscheibenwischer |
| 2 | fünfzehn | Zündspule |
| 3 | 10 | Reservebeleuchtung |
| 4 | 10 | Meter |
| 5 | fünfzehn | Zubehörteil |
| 6 | fünfzehn | Zubehör 2 |
| 7 | 30 | Elektrischer Fensterheber |
| 8 | 30 | Wischer |
| 9 | 10 | IG1 SIG |
| 10 | fünfzehn | Airbag |
| 11 | 10 | Antiblockiersystem |
| 12 | fünfzehn | Suzuki: 4WD Maruti: Rücklicht |
| 13 | fünfzehn | Stopplicht |
| 14 | 20 | Türschloss |
| fünfzehn | 10 | ECU (nur Diesel) |
| 16 | 10 | ST SIG |
| 17 | fünfzehn | Sitzheizung |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Rücklicht |
| 20 | fünfzehn | Kuppel |
| 21 | 30 | Heckscheibenheizung |
| 22 | fünfzehn | Hupe / Gefahr |
| 23 | fünfzehn | Audio |
| 24 | 30 | Heckscheibenheizung (Limousine) |
ad vertisements

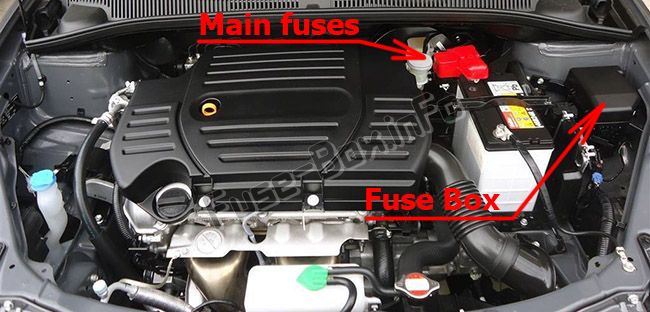

Lage des Sicherungskastens
Benzin
Diesel

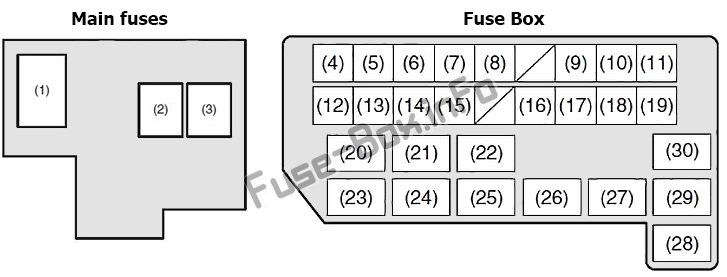

Sicherungskastendiagramm (Benzin)
Belegung der Sicherungen und Relais im Motorraum (Benzin)
| № | Ampere | Abgesicherte Funktion |
|---|---|---|
| 1 | 80 | Alle elektrischen Lasten |
| 2 | 50 | Fensterheber, Zündung, Scheibenwischer, Anlasser |
| 3 | 50 | Rücklicht, Heckscheibenheizung, Türschloss, Warnblinkanlage/Hupe, Kuppel |
| 4 | – | Nicht benutzt |
| 5 | – | Nicht benutzt |
| 6 | fünfzehn | Scheinwerfer (rechts) |
| 7 | fünfzehn | Scheinwerfer (links) |
| 8 | 20 | Nebelscheinwerfer |
| 9 | – | Nicht benutzt |
| 10 | 40 | ABS-Steuermodul |
| 11 | 30 | Kühlerlüfter |
| 12 | 30 | ABS-Steuermodul |
| 13 | 30 | Motor starten |
| 14 | 50 | Zündschloss |
| fünfzehn | 30 | Gebläse |
| 16 | 20 | Luftkompressor |
| 17 | fünfzehn | Drosselmotor |
| 18 | fünfzehn | Automatikgetriebe |
| 19 | fünfzehn | Kraftstoffeinspritzung |
| Relais | ||
| 20 | Automatikgetrieberelais | |
| 21 | Luftkompressorrelais | |
| 22 | Kraftstoffpumpenrelais | |
| 23 | Kondensatorlüfterrelais | |
| 24 | Nebelscheinwerferrelais | |
| 25 | Drosselklappenrelais | |
| 26 | FI HAUPT | |
| 27 | Anlasserrelais | |
| 28 | Kühlerlüfterrelais | |
| 29 | Kühlerlüfterrelais 2 | |
| 30 | Kühlerlüfterrelais 3 |

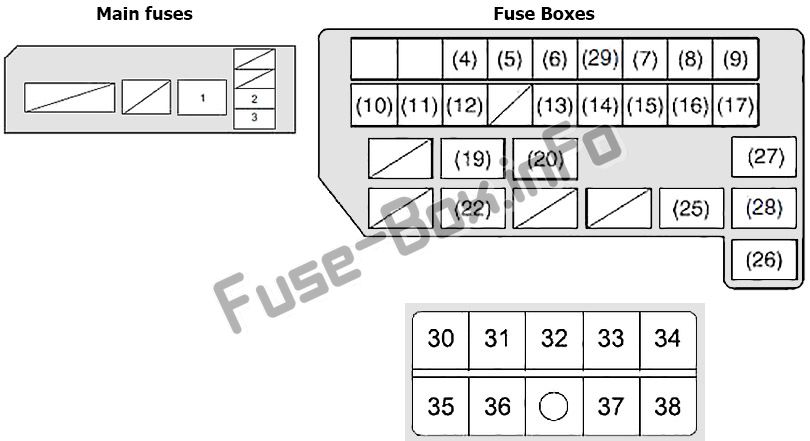

Sicherungskastendiagramm (Diesel)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (Diesel)
| № | Ampere | Funktion/Komponente |
|---|---|---|
| 2 | 20 | FI |
| 3 | 10 | INJ DVR |
| 4 | fünfzehn | Scheinwerfer (rechts) |
| 5 | fünfzehn | Scheinwerfer (links) |
| 6 | 20 | Nebelscheinwerfer |
| 7 | 60 | Steuergerät für Servolenkung |
| 8 | 40 | ABS-Steuermodul |
| 0 | 30 | Kühlerlüfter |
| 10 | 30 | ABS-Steuermodul |
| 11 | 30 | Motor starten |
| 12 | 50 | Zündschloss |
| 13 | 30 | Gebläse |
| 14 | 10 | Luftkompressor |
| fünfzehn | 20 | Benzinpumpe |
| 16 | 30 | CDSR |
| 17 | 30 | Kraftstoffeinspritzung |
| 29 | 50 | IGN2 |
| 30 | 80 | Glühkerze |
| 31 | 30 | Kraftstoffheizung |
| 32 | 140 | Main |
| 33 | 50 | Lampe |
| 34 | 30 | Sub Htr1 |
| 35 | 30 | Sub Htr 3 |
| 36 | 30 | Sub Htr 2 |
| 37 | – | +B2 |
| 38 | – | +B1 |
| Relais | ||
| 1 | FI Hauptrelais | |
| 18 | Nicht benutzt | |
| 19 | Luftkompressorrelais | |
| 20 | Kraftstoffpumpenrelais | |
| 21 | Nicht benutzt | |
| 22 | Nebelscheinwerferrelais | |
| 23 | Nicht benutzt | |
| 24 | Nicht benutzt | |
| 25 | Anlasserrelais | |
| 26 | Kühlerlüfterrelais | |
| 27 | RDTR Lüfter 3 Relais | |
| 28 | RDTR Lüfter 2 Relais |
