Der Kompaktwagen Suzuki Forenza (Reno) wurde von 2003 bis 2009 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme von Ford Edge 2003, 2004, 2005, 2006, 2007, 2008 und 2009 , Informationen zur Position der Sicherung erhalten of im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
Sicherungsanordnung Suzuki Forenza / Reno 2003-2009
Die Sicherungen des Zigarettenanzünders (Steckdose) des Suzuki Forenza / Reno befinden sich im Sicherungskasten der Instrumententafel – siehe Sicherungen „LTR“ (Zigarettenanzünder) und „AUX LTR“ (Extra Jack).

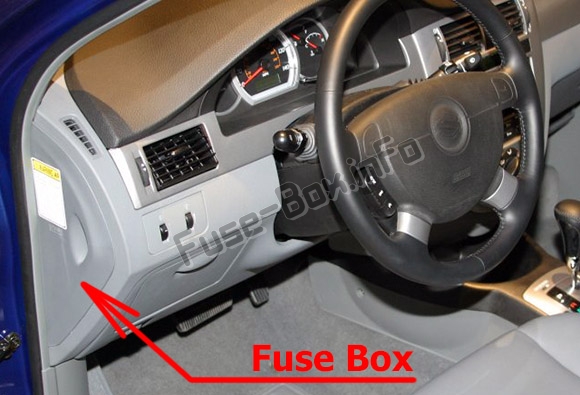

Lage des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

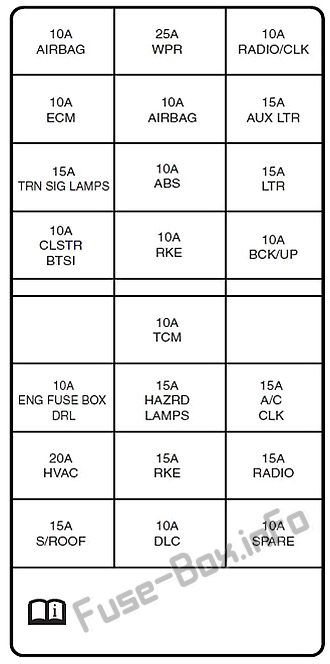

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| Name | Ampere | Beschreibung |
|---|---|---|
| AIRBAG | 10 | Airbag |
| WPR | 25 | Wischer |
| RADIO/CLK | 10 | Radio/Uhr |
| ECM | 10 | Motorsteuerungsmodul |
| AIRBAG | 10 | Berufsklassifizierungssensor |
| AUX LTR | fünfzehn | Extra-Buchse |
| TRN SIG-LAMPEN | fünfzehn | Blinkleuchten |
| Abs | 10 | Antiblockiersystem |
| LTR | fünfzehn | Feuerzeug |
| CLSTR, BTSI | 10 | Cluster, BTSI-Magnetventil |
| RKE | 10 | Ferngesteuerter, schlüsselloser Eintritt |
| BCK/UP | 10 | Backup |
| LEER | – | Nicht benutzt |
| TCM | 10 | Getriebesteuermodul |
| ENG SICHERUNGSKASTEN, DRL | 10 | Motorsicherungskasten, Tagfahrlicht |
| GEFAHRENLEUCHTEN | fünfzehn | Warnblinker |
| Klimaanlage, CLK | fünfzehn | A/C-Schalter, Uhr |
| HLK | 20 | Heizungs-, Lüftungs-und Klimaanlagen |
| RKE | fünfzehn | ferngesteuerter, schlüsselloser Eintritt |
| RADIO | fünfzehn | Radio |
| S/DACH | fünfzehn | Schiebedach |
| DLC | 10 | Datenübertragungsstecker |
| ERSATZTEIL | 10 | Ersatzsicherung |
Lage des Sicherungskastens
ad vertisements

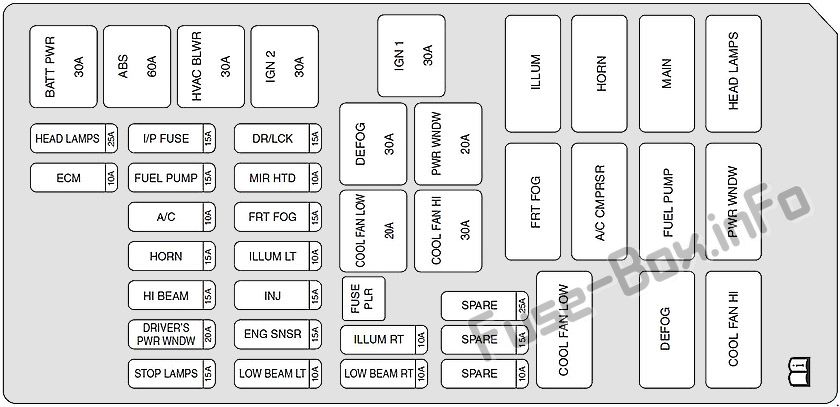

Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| Name | Ampere | Beschreibung |
|---|---|---|
| SCHEINWERFER | 25 | Stirnlampe |
| ECM | 10 | Motorsteuerungsmodul |
| I/P-SICHERUNG | fünfzehn | Sicherung Instrumententafel |
| BENZINPUMPE | fünfzehn | Benzinpumpe |
| Klimaanlage | 10 | Klimaanlage |
| HORN | fünfzehn | Horn |
| HALLO BEAM | fünfzehn | Stirnlampe Fernlicht |
| FAHRER PWR WNDW | 20 | Fensterheber des Fahrers |
| STOPP LAMPEN | fünfzehn | Bremsleuchten |
| DR/LCK | fünfzehn | Türschloss |
| MIR HTD | 10 | Beheizter Spiegel |
| FRT-NEBEL | fünfzehn | Nebel vorn |
| ILLUM LT | 10 | Kennzeichenleuchte, Standlicht links |
| INJ | fünfzehn | Injektor |
| GER SNSR | fünfzehn | EVAP-Kanister-Spülmagnet, H02S, Lüfterrelais, CMP-Sensor |
| Abblendlicht LT | 10 | Scheinwerfer Abblendlicht links |
| ILLUM RT | 10 | Beleuchtungsstromkreis, Standlicht rechts |
| Abblendlicht RT | 10 | Scheinwerfer Abblendlicht rechts |
| ERSATZTEIL | 25 | Ersatzteil |
| ERSATZTEIL | fünfzehn | Ersatzteil |
| ERSATZTEIL | 10 | Ersatzteil |
| BATT PWR | 30 | Batterieleistung |
| Abs | 60 | Antiblockiersystem |
| HLK-BLWR | 30 | HLK-Gebläse |
| IGN 2 | 30 | Zündung 2 |
| IGN 1 | 30 | Zündung 1 |
| SICHERUNG PLR | Sicherungszieher | |
| KÜHLLÜFTER NIEDRIG | 20 | Kühlgebläse niedrig |
| ENTSCHLAG | 30 | Entnebeln |
| COOL FAN HALLO | 30 | Lüfter hoch |
| DWR WNDW | 20 | Elektrischer Fensterheber |
| Relais | ||
| KÜHLLÜFTER NIEDRIG | Kühlgebläse niedrig | |
| FRT-NEBEL | Nebel vorn | |
| ILLUM | Beleuchtungsrelais | |
| Klimaanlage CMPRSR | Klimakompressor | |
| HORN | Horn | |
| ENTSCHLAG | Entnebeln | |
| BENZINPUMPE | Benzinpumpe | |
| MAIN | Hauptrelais | |
| COOL FAN HALLO | Lüfter hoch | |
| DWR WNDW | Elektrischer Fensterheber | |
| SCHEINWERFER | Scheinwerferrelais |
