Die Sicherungskasten und das Relais für Suzuki Jimny (2000-2017)

Suzuki

In diesem Artikel betrachten wir den Suzuki Jimny der dritten Generation, der von 1999 bis 2018 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Suzuki Jimny 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 , 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , informieren Sie sich über die Lage der Sicherungsbleche im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).

Sicherungsanordnung Suzuki Jimny 2000-2017


Die Sicherung des Zigarettenanzünders (Steckdose) im Suzuki Jimny ist die Sicherung Nr. 5 „CIGAR“ im Sicherungskasten der Instrumententafel.


Sicherungskasten im Fahrgastraum

Lage des Sicherungskastens

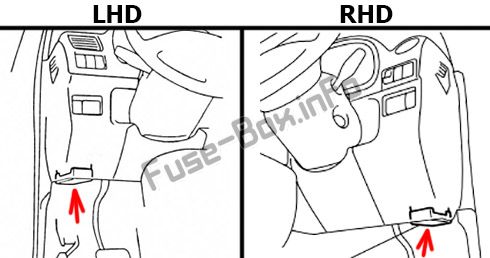

Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite).Lage der Sicherungen im Fahrgastraum: Suzuki Jimny (2000-2017)

Sicherungskastendiagramm

Schaltplan Sicherungskasten Instrumententafel: Suzuki Jimny (2000-2017)

ad vertisements



Belegung der Sicherungen in der Instrumententafel

Name Ampere Beschreibung
1 IG2 SIG 10 A IG2 SIG
2 HINTEN DEFG 20A Nebelschlußleuchte
3 SCHEIBENWASCHANLAGE 15A Scheibenwaschanlage
4 SITZHEIZUNG 15A Sitzheizung
5 ZIGARRE 15A Zigarettenanzünder
6 ENTEISER 15A Heckscheibenheizung
7 HORNGEFAHR 15A Horn, Gefahr
8 RADIO-DOME 15A Radio
Innenbeleuchtung
9 Nicht benutzt
10 Nicht benutzt
11 NS 10 A Anlasser
12 ELEKTRISCHER FENSTERHEBER 30A Elektrische Fensterheber
13 ICH G 15A Zündschloss
14 4WD 20A 4WD
fünfzehn ZURÜCK 10 A Rückfahrscheinwerfer
16 AIRBAG 15A Airbag
17 METER 10 A Meter
18 Abs 10 A Abs
19 BEIM 10 A BEIM
20 SCHWANZ 10 A Rückleuchte
21 STOPPEN 15A Bremslicht
22 TÜRSCHLOSS 15A Türschloss
Sicherungskasten im Motorraum

Lage des Sicherungskastens

Die Position der Sicherungen im Motorraum: Suzuki Jimny (2000-2017)

ad vertisements



Sicherungskastendiagramm

Schaltplan für den Sicherungskasten unter der Motorhaube: Suzuki Jimny (2000-2017)

Belegung der Sicherungen im Motorraum

Name Ampere Beschreibung
1 CPRSR 10 A Kompressor
1* Klimaanlage 20A Klimaanlage
2 NS 30A Motor starten
3 HTR-LÜFTER 20A Gebläse
4 FR NEBEL 15A Nebelscheinwerfer
5 LAMPE 50A Beleuchtung
6 H/LR 15A Scheinwerfer rechts
7 H/LL 15A Scheinwerfer links
8 RDTR 30A Kühlerlüfter
9 P/S 30A Servolenkung
10 FI 15A EPI-System
11 ABS-SOL 30A ABS-Magnetventil
12 IGN1 40A Zündung
13 ABS MOT 40A ABS-Motor
14 IGN2 50A Zündung
Fensterheber
