In diesem Artikel betrachten wir den BMW 3er der vierten Generation (E46), der von 1998 bis 2006 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des BMW 3er 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006 (316i, 318i, 318d, 320i, 320d, 323i, 325i, 328i, 330i, 330d) erhalten Sie Informationen über die Position der Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout BMW 3er 1998-2006
Sicherungskasten im Handschuhfach

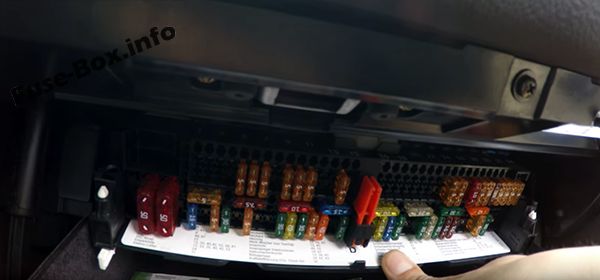

Position des Sicherungskastens

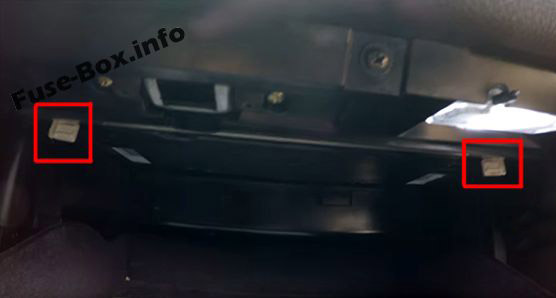

Öffnen Sie das Handschuhfach, drehen Sie die beiden Klemmen und ziehen Sie die Abdeckung nach unten, um Zugang zu den Sicherungen zu erhalten.
ad vertisements

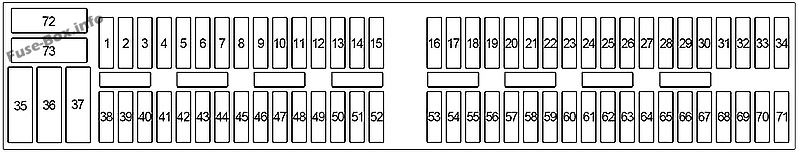

Sicherungskastendiagramm
Zuordnung der Sicherungen im Handschuhfach
| № | EIN | Geschützte Komponenten |
|---|---|---|
| 1 | – – | Nicht benutzt |
| 2 | – – | Nicht benutzt |
| 3 | – – | Nicht benutzt |
| 4 | – – | Nicht benutzt |
| 5 | 5 | Hupenrelais |
| 6 | 5 | Schminkspiegelleuchte, Fahrerseite Schminkspiegelleuchte, Beifahrerseite Cabrio-Verdeck-Steuergerät |
| 7 | 5 | Funksteuereinheit Antennenverstärker AM / FM (mit Fernbedienung ZV) On-Board – Überwachungssteuereinheit Spatial Tonsignalschalter Schnittstelle Navigationsrechner GPS – Empfänger Transceiver / Elektronik Ladedrucktaster, Verdeck geschlossen Grund Schnittstelle Telefonspracheingabe Diversity Eject Feld Telematik – Steuereinheit (TCU-Everest) Universelles elektronisches Lade- und Freisprechmodul (ULF) |
| 8 | 5 | Sequenzielles mechanisches Getriebe |
| 9 | 5 | bis 03.2001 (BMS46): Allgemeine Modulsteuereinheit Licht Vermittlungsstelle Steuereinheit Geschwindigkeitsregelmodul Bremslichtschalter Volute Feder 03.1998-09.1999 (MS42 oder DDE3.0): Wickelfeder Allgemeine Modulsteuereinheit Bremslichtschalter Licht Vermittlungsstelle Steuereinheit 09.1999 -03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0): Wickelfeder Allgemeine Modulsteuereinheit Bremslichtschalter Licht Vermittlungsstelle Steuereinheit Kupplungsschalter ab 03.2001: Wickelfeder Allgemeiner Modulsteuereinheit Bremslichtschalter Steuergerät für Lichtschaltzentrale Kupplungsschaltermodul |
| 10 | 5 | Kombiinstrument-Steuergerät |
| 11 | 5 | Mehrfachrückhaltesystem II: Sensor für linken Seitenairbag (Satellit) Sensor für rechten Seitenairbag (Satellit) Steuergerät für Mehrfachrückhaltesystem Hallsensor, Sicherheitsgurtschloss des Fahrers Hallsensor, Sicherheitsgurtschloss des Beifahrers (USA) Elektronische Sitzsteuerung Mehrfachrückhaltesystem III / IV: Steuergerät für Mehrfachrückhaltesystem Hallsensor, Sicherheitsgurtschloss des Fahrers Elektronischer Sitzsteuerungs-Hallsensor, Sicherheitsgurtschloss des Beifahrers (USA) |
| 12 | 7.5 | 03.1998-09.1999: Sonnenschutzschalter ab 09.1999: Schaltermitte |
| 13 | 7.5 | Stand 03.2000: Überrollsensor |
| 14 | 5 | Steuergerät für elektronische Wegfahrsperre Schaltsperre |
| 15 | 5 | Regensensor Steuergerät für intermittierendes Wischen / Waschen hinten (Touring) |
| 16 | – – | Nicht benutzt |
| 17 | – – | Nicht benutzt |
| 18 | – – | Nicht benutzt |
| 19 | – – | Nicht benutzt |
| 20 | – – | Nicht benutzt |
| 21 | – – | Nicht benutzt |
| 22 | 5 | S54: Sequenzielles mechanisches Getriebe M47 / TU und M57 / TU: Digitales Steuergerät für Dieselelektronik |
| 23 | 5 | Hilfswasserpumpe |
| 24 | 5 | Elektrochromer Innenrückspiegel Parkabstandskontrolleinheit (PDC) |
| 25 | 5 | Außenspiegel, beifahrerseitiger Thermoschalter, beheizte Sprühdüsen |
| 26 | 5 | Garagentor-Öffner |
| 27 | 10 | Rückfahrlichtrelais Gangstellungsschalter (BMS46 mit EGS 8.34) Getriebesteuergerät (BMS46 mit GM5) |
| 28 | 5 | Erhitzen und A / C – Steuermodul Heizgebläse Relais Relay, A / C – Kompressor mit Doppelfunktion Schalter Umluft / Heckscheibenheizung Temperaturschalter Heckscheibenheizungsrelais (Cabrio) |
| 29 | 5 | Steuergerät für digitale Motorelektronik (BMS46, MS42, MS43, MSS54) Entladerelaisklemme 15 (BMS46, ME9) Steuergerät für digitale Dieselelektronik (DDE3.0, DDE5) Steuergerät für Getriebe (ME9 mit Automatikgetriebe) |
| 30 | 7.5 | Ölstandssensor Alternator Temperaturschalter (bis 09.1998; MS42) Getriebe – Steuereinheit Datenverbindungsstecker Diesel: Ölstandssensor Datenverbindung – Verbindungsübertragungssteuereinheit (Stand 06.2000; DDE3.0) |
| 31 | 5 | 03.1998-09.1998: Spiegel Einstellschalter 09.1998-09.2001: Reifendruckkontrollsystem – Steuereinheit , wie von 09.2001: Spiegel Einstellschalter Steuergerät, Reifendefekt – Anzeige (RPA) (Allradantrieb mit DDS) Reifendruck – Kontrollsystem – Steuereinheit (ohne all -Radantrieb mit DDS) |
| 32 | 5 | ohne Xenonlichter: Lichtschaltzentrale Steuergerät Xenonlichter: Lichtschaltzentrumsteuerung uni Xenonscheinwerfer, linker Xenonscheinwerfer, rechtes Steuergerät für adaptiven Scheinwerfer (03.2003-09.2003; Cabrio und Coupé) Xenonlichter (Stand 09.2003): Lichtschaltzentrum Steuereinheit Steuergerät für adaptiven Scheinwerfer (Cabrio) |
| 33 | 5 | 03.1998-09.1999: ASC / DSC – Taste ABS / DSC – Einheit (mit DSC) ohne Allrad: Schaltermitte Lenkwinkelsensor (mit DSC) ABS / DSC – Einheit bis 03.2001 (Allradantrieb): Schalter Zentrum Lenkwinkelsensor, DSC ABS / DSC-Einheit ab 03.2001 (Allradantrieb): Schaltermitte |
| 34 | 5 | Kombiinstrument Steuergerät Kraftstoffpumpensteuerung (EKPS) (nur MS45) |
| 35 | 50 | Allradantrieb: ABS / DSC-Einheit Cabrio: Relais, Cabrioverdeck |
| 36 | 50 | Sekundärluftpumpenrelais |
| 37 | 50 | 03.1998-09.1998: Heizungsgebläserelais 09.1998-09.1999: Gebläseschalter (mit IHS) Blower Ausgangsstufe (mit IHKA) ab 09.1999: Ventilator |
| 38 | 10 | Nebelscheinwerferrelais |
| 39 | 5 | Transceiver / Ladeelektronik Motorola (03.1998-09.1999): Transceiver / Ladeelektronik Nokia: Transceiver / Ladeelektronik (bis 09.1999) Kompensator Basisschnittstellentelefon (Stand 09.1999) Spracheingang (Stand 09.1999) Telefonbereitstellung: Transceiver / Ladeelektronik Kompensator JBIT: Basisschnittstellentelefon |
| 39 | 10 | Siemens: Spracheingabe Basis Interface Telefon Eject – Box Motorola (Stand : 06.2000): Spracheingabe Compensator Transceiver / Ladeelektronik Schnittstelle Telematics Control Unit: Spracheingabe Telematik – Steuereinheit (TCU-Everest) Eject – Box Antennensplitter (Coupé, Cabrio ab 2004_09) ULF: Kompensator Universelles elektronisches Lade- und Freisprechmodul (ULF) |
| 40 | 5 | ohne Allrad (bis 09.2001): Ganganzeigelampe ohne Allrad (Stand 09.2001): Lenkwinkelsensor, DSC Zahnradleuchte (nur USA) Allradantrieb: Lenkwinkelsensor, DSC |
| 41 | 30 | On-Board – Monitorsteuereinheit Verstärker Funksteuereinheit CD – Wechsler Subwoofer – Box Navigationsrechner Videomodul – Steuereinheit wechseln Zentrum |
| 42 | 30 | Mitte wechseln |
| 43 | 5 | Kombiinstrument Steuergerät Datenverbindungsstecker (nur USA) |
| 44 | 20 | Anhängersteckdose |
| 45 | 20 | Touring: Steuergerät für intermittierendes Wischen / Waschen, hinten |
| 46 | 20 | Steuergerät für Cabrioverdeck Steuergerät für Schiebedachmodul Relais, Cabrioverdeck 1 |
| 47 | 15 | bis 03.1999: Zigarettenanzünder vorne |
| 47 | 20 | Stand 03.1999: Zigarettenanzünder, vorderes Oddments-Fach, links (außer Touring) Oddments-Fach, rechts (außer Touring) 12-V-Steckdose |
| 48 | 30 | Allgemeine Modulsteuereinheit |
| 49 | 5 | Allgemeine Modulsteuereinheit Antennenverstärker AM / FM (mit Zentralverriegelung der Fernbedienung) |
| 50 | 25 | bis 09.1999: Zündschalter |
| 50 | 40 | Stand 09.1999: Gebläseschalter (mit Heizungssteuerung) Gebläseausgangsstufe (ohne Heizungssteuerung) |
| 51 | 30 | Scheinwerferwaschmodul |
| 52 | 30 | Allgemeine Modulsteuereinheit |
| 53 | 30 | ABS / ASC-Einheit |
| 54 | 15 | Kraftstoffpumpenrelais 1 |
| 54 | 25 | DDE4.0: Kraftstoffpumpenrelais 1 |
| 54 | 20 | DDE5.0: Kraftstoffpumpenrelais 1 MS45: Kraftstoffpumpensteuerung (EKPS) |
| 55 | 15 | Hupenrelais |
| 56 | 30 | ABS / ASC-Einheit |
| 57 | 5 | Außenspiegel Einfalt-Steuereinheit Spiegelspeichersteuereinheit, die Fahrerseite (bis 03.2003) Spiegel – Speichersteuereinheit, Seitenbeifahrer (bis 03.2003) Fahrerseite Außenspiegel mit Speicher (Stand 03.2003) Seite Außenspiegel des Passagiers mit Speicher (Stand 03.2003) Spiegelspeichersteuergerät, Fahrerseite (Stand 03.2003; Coupé, Cabrio) Spiegelspeichersteuergerät, Beifahrerseite (Stand 03.2003; Coupé, Cabrio) Fensterhebermotor, Fahrertür mit Einklemmschutz Funktion (Stand 03.2003; Kompakt, Cabrio mit SPMFT) Fensterhebermotor, Beifahrertür mit Einklemmschutz (Stand 03.2003; Kompakt, Cabrio mit SPMFT) |
| 58 | 7.5 | Touring: Staffel, Heckscheibenantrieb ab 03.2003; (Coupé, Cabrio): Steuergerät für adaptiven Scheinwerfer |
| 59 | 30 | Wischerrelais |
| 60 | 25 | Allgemeine Modulsteuereinheit |
| 61 | 30 | ABS / DSC-Einheit |
| 62 | 7.5 | Wasserventile |
| 63 | 7.5 | Relais, A / C-Kompressor |
| 64 | 20 | Unabhängiges Parkheizungssteuergerät |
| 64 | 5 | DDE5: Getriebesteuergerät |
| 65 | 30 | 03.1998-09.1999: Steuergerät für Fahrersitzspeicher Steuerschalter für die Lordosenstütze des Fahrers ab 09.1999: Schalter für die Einstellung des Fahrersitzes Schalter für die Lordosenstütze des Fahrers (Cabrio) |
| 66 | 5 | MS43 mit SMG: Zündschalter |
| 67 | 5 | Steuergerät für elektronische Wegfahrsperre Elektrochromer Innenrückspiegel Steuergerät, Innenschutz I Steuergerät, Innenschutz II (Cabrio) Neigungsüberwachungshorn für Diebstahlsicherung |
| 68 | 30 | Heckscheiben-Defogger-Relais |
| 69 | 5 | Steuergerät für Reifendruckregelung |
| 70 | 30 | mit SMF (Limousine, Touring): Sitzverstellschalter, Beifahrersitz ohne SMF (Limousine, Touring): Beifahrer-Lordosenstützenschalter Kompakt, Coupé: Steuergerät, Beifahrersitzspeicher Cabrio: Steuergerät, Beifahrersitzspeicher Beifahrersitzstütze Schalter |
| 71 | 30 | 4-türig: Allgemeine Modulsteuereinheit |
| 71 | 10 | 2-türig: Allgemeine Modulsteuereinheit |
| 72 | – – | Nicht benutzt |
| 73 | – – | Nicht benutzt |
ad vertisements
Sicherungskasten im Fahrgastraum (hinter dem Handschuhfach)

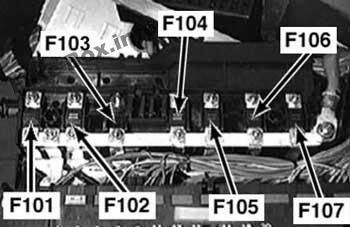

Sicherungskasten im Fahrgastraum (hinter dem Handschuhfach)
| № | EIN | Geschützte Komponenten |
|---|---|---|
| 101 | 50 | 03.1998-09.1998: Elektrischer Lüfter |
| 102 | 80 | MSS54: Sicherungsträger, Motorelektronik (Sicherung Nr. 5 (30A)) DME-Relais Steuergerät für digitale Motorelektronik SMG-Steuergerät MS43: Sicherungsträger, Motorelektronik (Sicherung Nr. 5 (30A)) DME-Relais Steuergerät für digitale Motorelektronik Getriebe Steuergerät BMS46, MS42: B + Klemme ME9: B + Potentialverteiler |
| 103 | – – | Nicht benutzt |
| 104 | 100 | Vorheizrelais |
| 105 | 50 | Zündschalter Diagnosestecker |
| 106 | 50 | Zündschalter Steuergerät Lichtschaltzentrum |
| 107 | 50 | Anhängermodul Steuergerät für Lichtschaltzentrale |

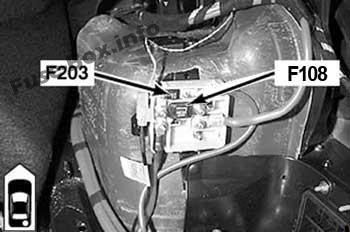

Sicherungskasten hinten
Sicherungskasten hinten
| № | EIN | Geschützte Komponenten |
|---|---|---|
| 108 | 200 | Sicherung: 35-71, 101-107 |
| 203 | 100 | DDE-Relais Sicherungsträger, Motorelektronik (Sicherung Nr. 4 (30A) – DDE4.0 oder EGS Getriebesteuerung GM5) |
Relaishalter (hinter dem Handschuhfach)
Relaishalter (hinter dem Handschuhfach)
| № | Komponente |
|---|---|
| K2 | Hupenrelais |
| K4 | 03-1998-09.1998: Heizgebläserelais IHS |
| K19 | Stand 09.1998: Relais, A / C-Kompressor |
| K47 | Nebelscheinwerferrelais |
| K96 | Kraftstoffpumpenrelais 1 |
ad vertisements

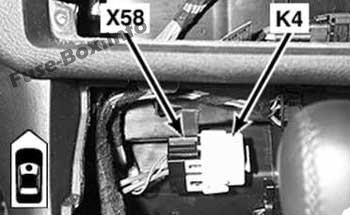

K4 – Heizgebläserelais IHS (Rückseite der Mittelkonsole; Stand 09.1998)
K6 – Scheinwerferwaschmodul
Hinter dem Handschuhfach

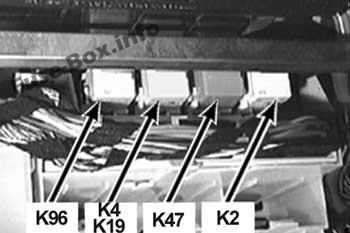

K19 – Relais, A / C-Kompressor (03.1998-09.1998)
Hinter dem Handschuhfach

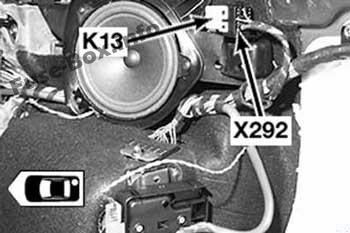

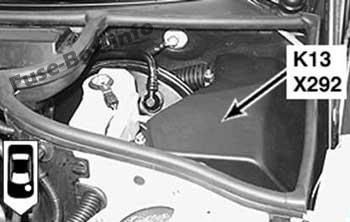

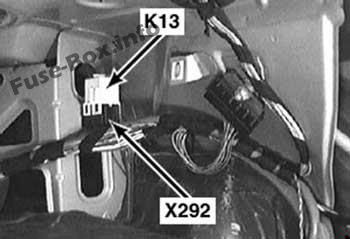

K13 – Heckscheiben-Defogger-Relais
Limousine, Coupé (rechte Seite des Gepäckraums)
Touring (rechte Seite des Gepäckraums)

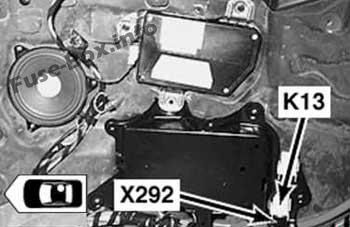

Cabrio (Seitenteil rechts (Verkleidung entfernt) (K13, K99 – Relais für Defogger hinten))
Kompakt (In der Elektronikbox unter Steuergeräten)

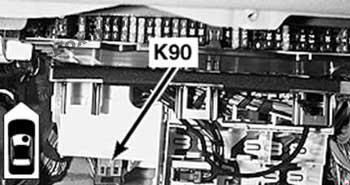

K90 – Relais, Heckscheibenantrieb (Touring)
Hinter der rechten Fußraumverkleidung

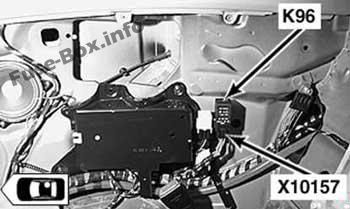

K96 – Kraftstoffpumpenrelais 1 (USA, MSS54)
Seitenteil rechts (Verkleidung entfernt)
ad vertisements

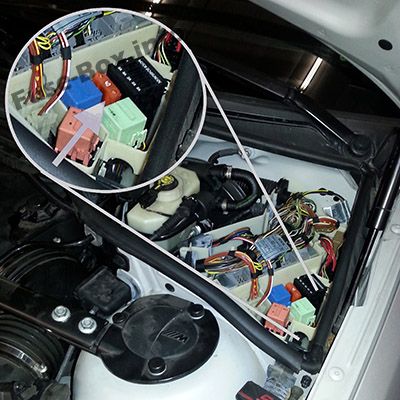

Elektronikbox (im Motorraum)

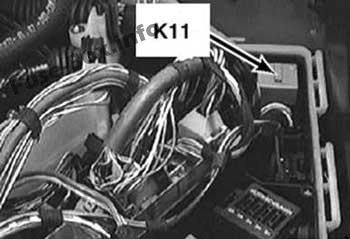

K11 – Wischerrelais
Hintere linke Seite des Motorraums in der Elektronikbox

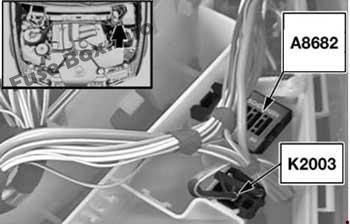

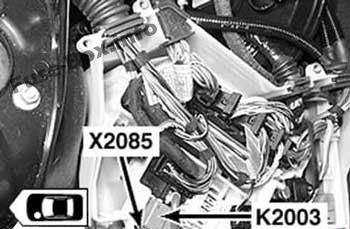

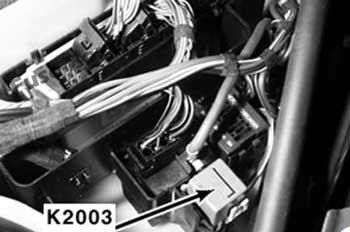

K2003 – DDE-Relais
DDE3.0 (Dieselelektronik)
DDE4.0 (Dieselelektronik)
M47 / TU, M57 / TU
A8682 – Sicherungsträger, Motorelektronik

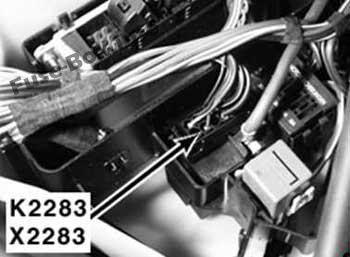

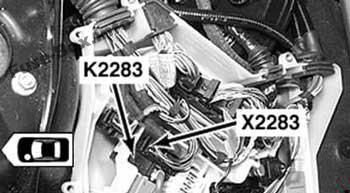

K2283 – Vorheizrelais
DDE3.0 (Dieselelektronik)
DDE4.0 (Dieselelektronik)

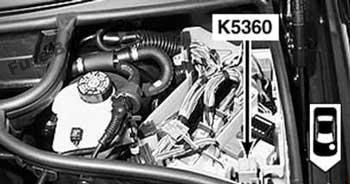

K5360 – Relais, Hydraulikpumpe (SMG)

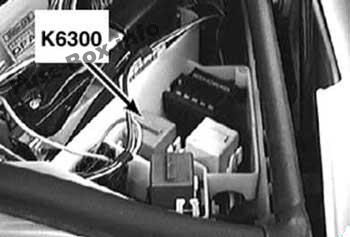

K6300 – DME-Relais
BMS46, ME9, MS42. MS43, MS45, MSS54
N46
K6304 – Sekundärluftpumpenrelais

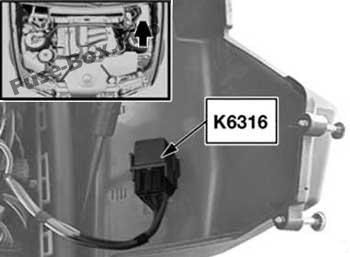

K6316 – Relais, variable Ventilsteuerung
ME9 (In der Wasserbox rechts (Batterie entfernt))
N46
K6318 – Hydraulikpumpenrelais, SMG

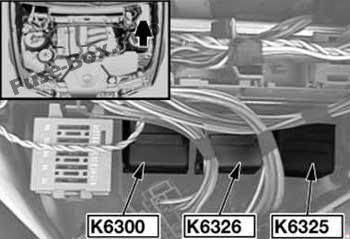

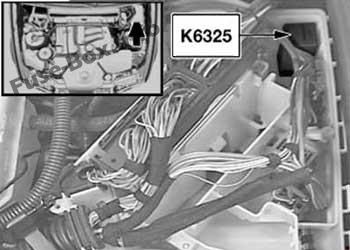

K6325 – Rückfahrlichtrelais
MS42, BMS46, MS43, ME9, MS45
N46
M47 / TU, M57 / TU

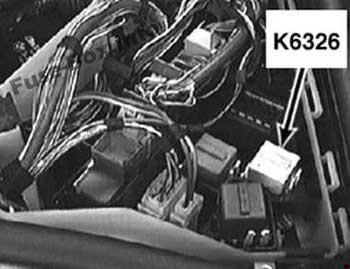

K6326 – Entlader Relais Klemme 15
MS42, BMS46, ME9
N46

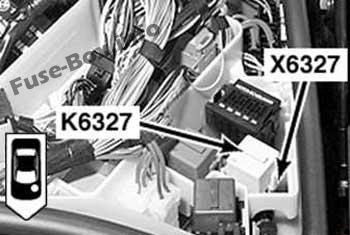

K6327 – Relais, Einspritzdüsen
MS43, MSS54, MS45
