Hier finden Sie die Sicherungskasten-Belegung für den BMW 5er E39 der Baujahre 1996 bis 2003. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- BMW 5er E39 Sicherungen und Relais
- Position des Sicherungskastens
- Diagramm (Typ 1)
- Diagramm (Typ 2)
- Position des Sicherungskastens
- Sicherungskastendiagramm
- Ort
- Diagramm
- Position des Sicherungskastens
- Kasten 1
- Kasten 2
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim BMW 5er E39?
- Was zeigt die Sicherungsbelegung?
- Weitere BMW Sicherungskasten-Belegungen
BMW 5er E39 Sicherungen und Relais

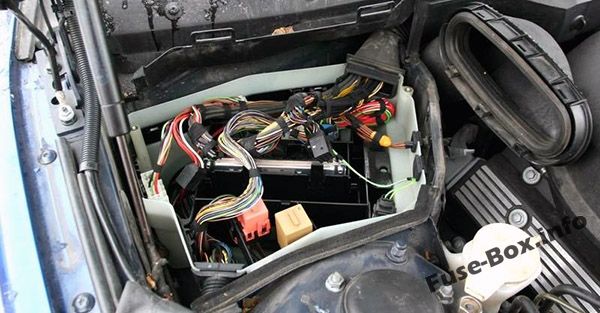

Position des Sicherungskastens
Diagramm (Typ 1)
Zuordnung der Sicherungen im Motorraum (Typ 1)
| № | Komponente |
|---|---|
| 1 | Motorsteuerungsmodul |
| 2 | Getriebesteuergerät |
| 3 | Sicherung des Motorsteuergeräts |
| 4 | Relais des Motorsteuergeräts |
| 5 | Relais für Scheibenwischermotor I. |
| 6 | Relais für Scheibenwischermotor II |
| 7 | Relais I des Kondensatorgebläsemotors der Klimaanlage I. |
| 8 | Relais des Gebläsemotors der Klimaanlage III |
| 9 | ABS-Relais |
ad vertisements

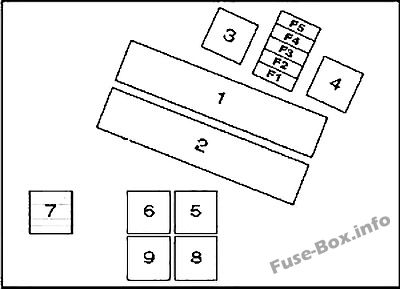

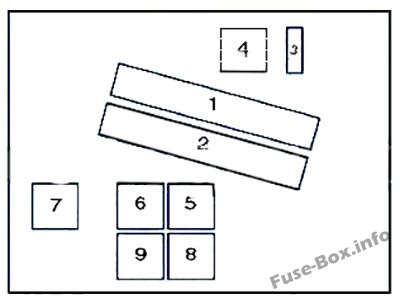

Diagramm (Typ 2)
Zuordnung der Sicherungen im Motorraum (Typ 2)
| № | EIN | Komponente |
|---|---|---|
| 1 | Motorsteuergerät (ECM) | |
| 2 | Getriebesteuergerät (TCM) | |
| 3 | Relais Motorsteuerung (EC) | |
| 4 | Zündspulenrelais – außer 520i (22 6S 1) / 525i / 530i | |
| 5 | Relais für Scheibenwischermotor 1 | |
| 6 | Relais für Scheibenwischermotor2 | |
| 7 | Relais 1 des AC-Kondensatorgebläsemotors (bis 03/98) | |
| 8 | Relais 3 des AC-Kondensatorgebläsemotors (bis 03/98) | |
| 9 | Relais der Sekundärluftinjektionspumpe (AIR) | |
| F1 | 30A | Motorsteuergerät (ECM), Spülventil des Verdunstungsemissionsbehälters (EVAP), Luftmassenmesser (MAF), Nockenwellenstellungssensor (CMP) 1. Motor-Kühlmittel-Thermostat-535i / 540i |
| F2 | 30A | Sekundärluft-Einspritzpumpe (AIR), Luftregelmagnet des Ansaugkrümmers, Einspritzdüsen (außer 520i (22 6S1) / 525i / 530i), Motorsteuergerät (ECM), Spülventil des Verdunstungsemissionsbehälters (EVAP), Nockenwellenposition (CMP) 1 & 2, ISC-Aktuator (Idle Speed Control) |
| F3 | 20A | Kurbelwellenpositionssensor (CKP), Nockenwellenpositionssensor (CMP) 1 und 2, Luftmassenmesser (MAF) |
| F4 | 30A | Beheizte Sauerstoffsensoren (H02S), Getriebesteuergerät (TCM) |
| F5 | 30A | Zündspulenrelais – außer 520i (22 6S1) / 525i / 530i |
Sicherungskasten im Handschuhfach

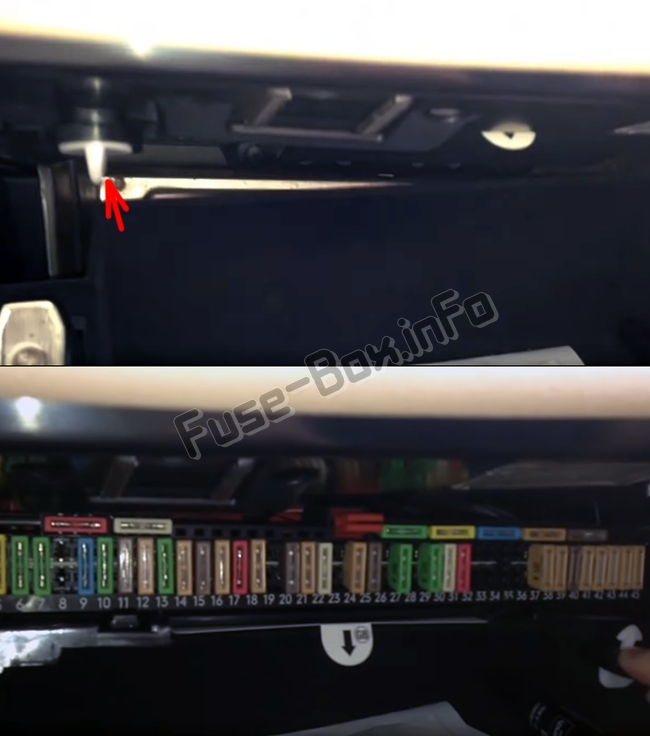

Position des Sicherungskastens
Öffnen Sie das Handschuhfach, drehen Sie die beiden Klemmen nach links und ziehen Sie die Verkleidung nach unten.
ad vertisements

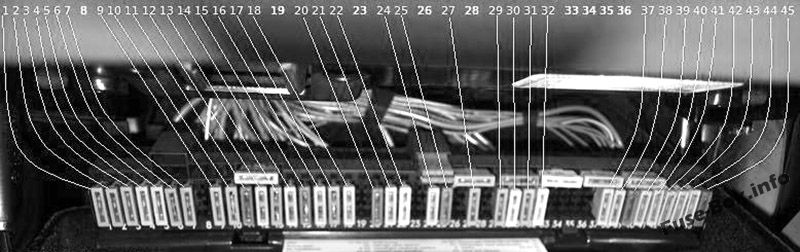

Sicherungskastendiagramm
Sicherungsbelegung kann abweichen! Ihr genaues Sicherungszuordnungsschema befindet sich unter diesem Sicherungskasten.
Zuordnung der Sicherungen im Handschuhfach (bis 03.1998)
| № | EIN | Komponente |
|---|---|---|
| F1 | 30A | Relais für Scheibenwischermotor |
| F2 | 30A | Scheinwerferwaschanlagen |
| F3 | 15A | Horn |
| F4 | 20A | Multifunktionssteuermodul |
| F5 | 20A / 30A | Schiebedach |
| F6 | 30A | Elektrischer Türspiegel, Beifahrerseite |
| F7 | 20A / 30A | Relais des AC-Kondensatorgebläsemotors 1 |
| F8 | – – | – – |
| F9 | 15A | AC / Heizungssteuermodul |
| F10 | 30A | Sitzverstellung – Beifahrerseite |
| F11 | 7,5A | Multifunktionssteuermodul – variable Servolenkung |
| F12 | 5A | Wegfahrsperre |
| F13 | 30A | Sitzverstellung – Fahrerseite, Lenksäulenverstellung |
| F14 | 5A | Motorsteuergerät (ECM) |
| F15 | 7,5A | Getriebesteuergerät (TCM), Motorölstandsensor, Lichtmaschine, Temperaturschalter der Elektrikbox (530d) |
| F 16 | 5A | Lampen Steuermodul |
| F17 | 10 A | Kraftstoffpumpenrelais, ABS-Steuermodul, Mehrschalterbaugruppe |
| F18 | 5A | Instrumententafel |
| F19 | 5A | Überspannungsschutzrelais 2 |
| F20 | 5A / 7,5A | AC / Heizungs-Steuermodul, beheiztes Heckscheibenrelais, Reifendruckkontroll-Steuermodul |
| F21 | 5A | Zigarettenanzünderrelais, Sitzverstellrelais / Lenksäulenverstellrelais, Garagentoröffner, Einparkhilfemodul, Blendschutz-Innenspiegel |
| F22 | 30A | Relais des AC-Kondensatorgebläsemotors 2 |
| F23 | 7,5A | Digitales Multifunktionsdisplay hinten |
| F24 | 5A | Instrumententafel, Reifendruckkontroll-Steuermodul, Lenkpositionssensor |
| F25 | 7,5A | Digitales Multifunktionsdisplay |
| F26 | – – | – – |
| F27 | 30A | Multifunktionssteuermodul |
| F28 | 15A | Automatikgetriebe (AT) |
| F29 | 30A | Türfunktionssteuermodul, Fahrerseite |
| F30 | 25A | ABS-Steuermodul |
| F31 | 10 A | Kraftstoffpumpenrelais, ABS-Steuermodul, Pumpenrelais für Sekundärluftinjektion (AIR) (Benzin) |
| F32 | 25A | Multi-Switch-Baugruppe |
| F33 | – – | – – |
| F34 | 10 A | Multifunktionslenkrad / Airbag-Baugruppe, beheiztes Lenkrad |
| F35 | 5A | AC-Kondensatorgebläsemotor hinten |
| F36 | – – | – – |
| F37 | 5A | Steuergerät für Wegfahrsperre |
| F38 | 5A | Multifunktionssteuermodul, Hupenrelais, Regensensor, Schalthebelschalter (AT), Datenverbindungsstecker (DLC) |
| F39 | 7,5A | Kosmetikspiegellampen, wiederaufladbare Taschenlampe |
| F40 | 5A | Instrumententafel, Steuergerät zur Sitzverstellung, Airbag-Crash-Sensor, Sicherheitsgurt-Kontaktschalter (Fahrerseite) |
| F41 | 5A | Lampensteuermodul, CPP-Schalter (Kupplungspedalstellung), BPP-Schalter (Bremspedalstellung) |
| F42 | 5A | SRS-Steuermodul |
| F43 | 5A | Überspannungsschutzrelais 1 |
| F44 | 5A | Multifunktionslenkrad / Airbag-Baugruppe, Lenkrad, digitales Multifunktionsdisplay-Frontfrear |
| F45 | 7,5A | Multi-Switch-Baugruppe |
ad vertisements
Zuordnung der Sicherungen im Handschuhfach (seit 03.1998)
| № | EIN | Komponente |
|---|---|---|
| F1 | 30A | Relais für Scheibenwischermotor |
| F2 | 30A | Scheinwerferwaschanlagen |
| F3 | 15A | Horn |
| F4 | 20A | Multifunktionssteuermodul |
| F5 | 20A / 30A | Schiebedach |
| F6 | 30A | Elektrischer Türspiegel, Beifahrerseite |
| F7 | 20A / 30A | Zigarettenanzünder vorne (09/00) |
| F8 | – – | – – |
| F9 | 15A | AC / Heizungssteuermodul |
| F10 | 30A | Sitzverstellung – Beifahrerseite |
| F11 | 7,5A | Multifunktionssteuermodul – variable Servolenkung |
| F12 | 5A | Wegfahrsperre |
| F13 | 30A | Sitzverstellung – Fahrerseite, Lenksäulenverstellung |
| F14 | 5A | Motorsteuergerät (ECM) |
| F15 | 7,5A | Getriebesteuergerät (TCM), Motorölstandsensor, Lichtmaschine, Temperaturschalter der Elektrikbox (530d) |
| F 16 | 5A | Lampen Steuermodul |
| F17 | 10 A | Kraftstoffpumpenrelais, ABS-Steuermodul, Mehrschalterbaugruppe |
| F18 | 5A | Instrumententafel |
| F19 | 5A | Überspannungsschutzrelais 2 |
| F20 | 5A / 7,5A | AC / Heizungs-Steuermodul, beheiztes Heckscheibenrelais, Reifendruckkontroll-Steuermodul |
| F21 | 5A | Zigarettenanzünderrelais, Sitzverstellrelais / Lenksäulenverstellrelais, Garagentoröffner, Einparkhilfemodul, Blendschutz-Innenspiegel |
| F22 | 25A | Kraftstoffpumpenverzögerung-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Digitales Multifunktionsdisplay hinten |
| F24 | 5A | Instrumententafel, Reifendruckkontroll-Steuermodul, Lenkpositionssensor |
| F25 | 7,5A | Digitales Multifunktionsdisplay |
| F26 | – – | – – |
| F27 | 30A | Multifunktionssteuermodul |
| F28 | 15A | Automatikgetriebe (AT) |
| F29 | 30A | Türfunktionssteuermodul, Fahrerseite |
| F30 | 25A | ABS-Steuermodul |
| F31 | 10 A | Kraftstoffpumpenrelais, ABS-Steuermodul, Pumpenrelais für Sekundärluftinjektion (AIR) (Benzin) |
| F32 | 25A | Multi-Switch-Baugruppe |
| F33 | – – | – – |
| F34 | 10 A | Multifunktionslenkrad / Airbag-Baugruppe, beheiztes Lenkrad |
| F35 | 5A | AC-Kondensatorgebläsemotor hinten |
| F36 | – – | – – |
| F37 | 5A | Steuergerät für Wegfahrsperre |
| F38 | 5A | Multifunktionssteuermodul, Hupenrelais, Regensensor, Schalthebelschalter (AT), Datenverbindungsstecker (DLC) |
| F39 | 7,5A | Kosmetikspiegellampen, wiederaufladbare Taschenlampe |
| F40 | 5A | Instrumententafel, Steuergerät zur Sitzverstellung, Airbag-Crash-Sensor, Sicherheitsgurt-Kontaktschalter (Fahrerseite) |
| F41 | 5A | Lampensteuermodul, CPP-Schalter (Kupplungspedalstellung), BPP-Schalter (Bremspedalstellung) |
| F42 | 5A | SRS-Steuermodul |
| F43 | 5A | Überspannungsschutzrelais 1 |
| F44 | 5A | Multifunktionslenkrad / Airbag-Baugruppe, Lenkrad, digitales Multifunktionsdisplay vorne / hinten |
| F45 | 7,5A | Multi-Switch-Baugruppe |

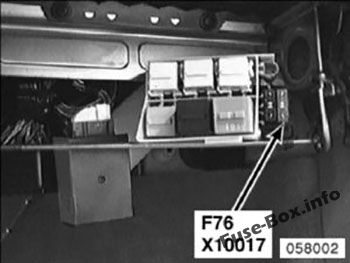

Relaisblock im Handschuhfach
Ort
Es befindet sich hinter dem Sicherungskasten.
Diagramm
Zuordnung der Relais
| № | Komponente |
|---|---|
| 1 | Relais 2 des AC-Kondensatorgebläsemotors (bis 03/98) |
| 2 | Relais für Scheinwerferwaschpumpe |
| 3 | – – |
| 4 | Anlasserrelais |
| 5 | Sitzverstellrelais / Lenksäulenverstellrelais |
| 6 | Heizgebläserelais |
| F75 | (50A) AC-Kondensatorgebläsemotor / Motorkühlmittelgebläsemotor |
| F76 | (40A) Steuermodul für Wechselstrom- / Heizungsgebläse |

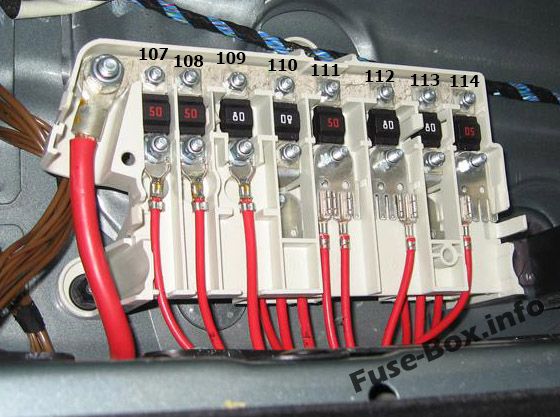

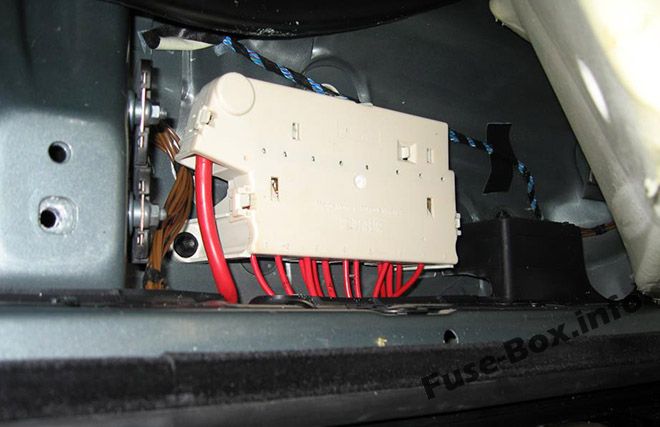

Block im Fußraum

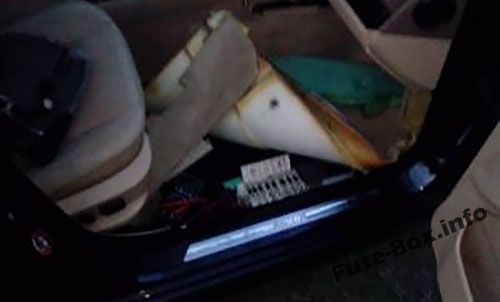

Es befindet sich auf dem Boden unter dem Futter auf der rechten Seite des Autos.
Zuordnung der Sicherungen (Fußraum)
| № | EIN | Komponente |
|---|---|---|
| F107 | 50A | Relais der Sekundärluftinjektionspumpe (AIR) |
| F108 | 50A | ABS-Steuermodul |
| F109 | 80A | Motorsteuerungsrelais (EC), Sicherungskasten-Motorraum (F4 & F5) |
| F110 | 80A | Sicherungskasten-Blende 1 (F1-F12 & F22-F25) |
| F111 | 50A | Zündschloss |
| F112 | 80A | Lampen Steuermodul |
| F113 | 80A | Sitzverstellrelais / Lenksäulenverstellrelais, Sicherungskastenverkleidung 1 (F27-F30), Sicherungskastenverkleidung 2 (F76), Lampensteuergerät, Sicherungskastenverkleidung 1 (F13) – mit Lordosenstütze |
| F114 | 50A | Zündschalter, Datenverbindungsstecker (DLC) |
ad vertisements
Sicherungskästen im Gepäckraum

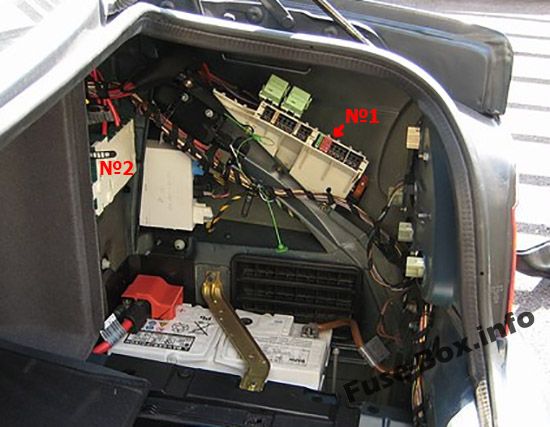

Position des Sicherungskastens
Sie befinden sich auf der rechten Seite hinter der Abdeckung.

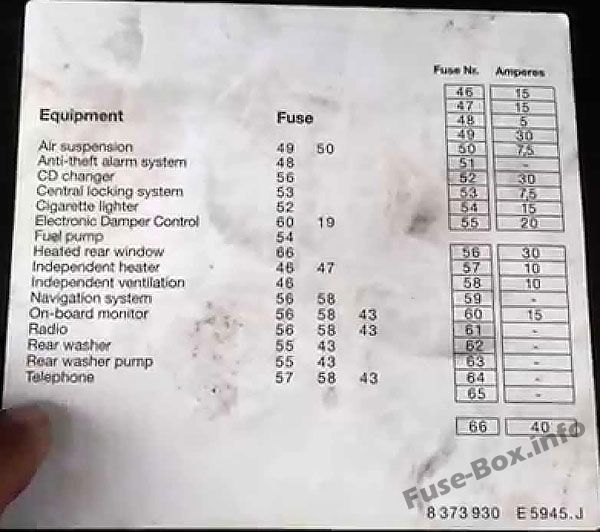

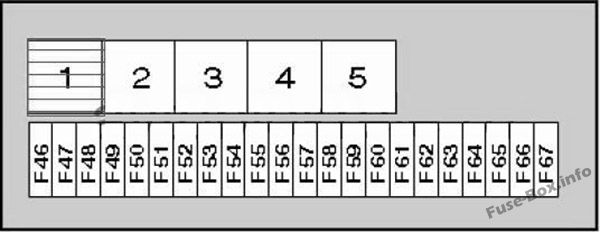

Kasten 1
Sicherungsbelegung kann abweichen! Ihr genaues Sicherungszuordnungsschema befindet sich auf der Abdeckung.
Zuordnung der Sicherungen und des Relais (Kasten 1, Typ 1)
| № | EIN | Komponente |
|---|---|---|
| 1 | Überspannungsschutzrelais 1 | |
| 2 | Kraftstoffpumpenrelais | |
| 3 | Beheiztes Heckscheibenrelais | |
| 4 | Überspannungsschutzrelais 2 | |
| 5 | Tankklappenrelais | |
| F46 | – – | – – |
| F47 | 15A / 20A | Zuheizer |
| F48 | 5A | Blendfreier Innenspiegel, Alarmsystem im Steuergerät für Fahrzeugbewegung, Gradientensensor des Alarmsystems, Hupe des Alarmsystems |
| F49 | 30A | Federungskompressorrelais |
| F50 | 7,5A | Fahrwerkssteuermodul (mit Luftfederung) |
| F51 | 30A | Zigarettenanzünder hinten |
| F52 | 30A | Zigarettenanzünderrelais, Zigarettenanzünder vorne |
| F53 | 5A | Antennensignalverstärker, Kofferraumdeckel / Heckklappenverriegelung |
| F54 | 15A | Kraftstoffpumpenrelais |
| F55 | 20A | Wasch- / Wischrelais für die Heckscheibe |
| F56 | 30A | Audioeinheit, Steuermodul des Navigationssystems, Ausgangsverstärker der Audioeinheit, CD-Wechsler der Audioeinheit, Monitor im Auto |
| F57 | 10 A | Telefon |
| F58 | 10 A | Überspannungsschutzrelais 1 |
| F59 | 20A | Anhängersteckdose |
| F60 | 15A | Fahrwerkssteuermodul, Mehrschalterbaugruppe |
| F61 | 25A | Schalter für Rücksitzheizung links, Schalter für Rücksitzheizung rechts |
| F62 | – – | – – |
| F63 | – – | – – |
| F64 | – – | – – |
| F65 | – – | – – |
| F66 | 40A | Beheiztes Heckscheibenrelais |
| F67 | – – | – – |
ad vertisements
Zuordnung der Sicherungen und des Relais (Kasten 1, Typ 2)
| № | EIN | Komponente |
|---|---|---|
| 1 | Relais für Zündhauptstromkreise | |
| 2 | Kraftstoffpumpenrelais | |
| 3 | Beheiztes Heckscheibenrelais | |
| 4 | Relais für Zündhilfskreise | |
| 5 | Unabhängiges Heizungsrelais | |
| F46 | 15A | unabhängige Heizung / Lüftung |
| F47 | 15A | unabhängige Heizung |
| F48 | 5A | Alarmsystem |
| F49 | 30A | Luftfedersystem |
| F50 | 7,5A | Luftfedersystem |
| F51 | – – | – – |
| F52 | 30A | Zigarettenanzünder |
| F53 | 7,5A | Zentrales Verriegelungssystem |
| F54 | 15A | Benzinpumpe |
| F55 | – – | – – |
| F56 | 30A | Audiosystem, Navigationssystem, Bordmonitor |
| F57 | 10 A | Handy |
| F58 | 10 A | Audioeinheit, Bordmonitor, Navigationssystem, Telefon |
| F59 | – – | – – |
| F60 | 15A | Steuerung der Federungseinstellung |
| F61 | – – | – – |
| F62 | – – | – – |
| F63 | – – | – – |
| F64 | – – | – – |
| F65 | – – | – – |
| F66 | 40A | Heizbare Heckscheibe |
| F67 | – – | – – |
| F6S | – – | – – |
| F69 | – – | – – |
| F70 | – – | – – |
| F71 | – – | – – |
| F72 | – – | – – |
| F73 | – – | – – |
| F74 | – – | – – |

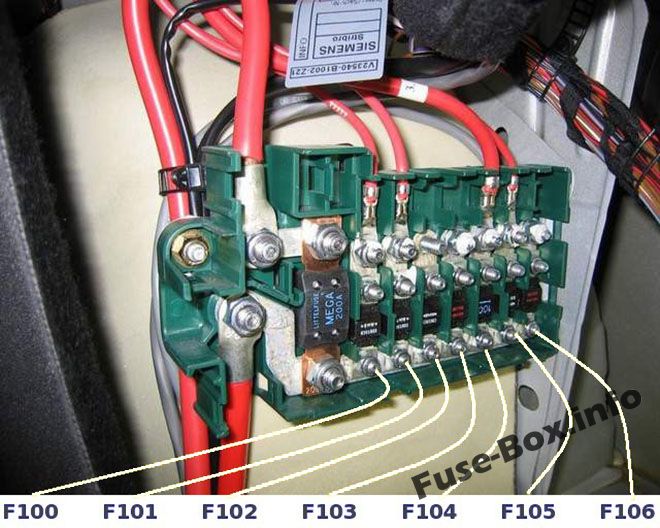

Kasten 2
Zuordnung der Sicherungen und des Relais (Kasten 2)
| № | EIN | Komponente |
|---|---|---|
| F100 | 200A | Sicherungskasten-Fußwand (F107-F114) |
| F101 | 80A | Sicherungskasten – Ladebereich 1 (F46-F50, F66) |
| F102 | 80A | Sicherungskasten-Ladebereich 1 (F51-F55) |
| F103 | 50A | Anhängersteuergerät |
| F104 | 50A | Überspannungsschutzrelais 2 |
| F105 | 100A | Sicherungskasten-Blende 2 (F75), Zusatzheizung |
| F106 | 80A | Sicherungskasten-Ladebereich 1 (F56-F59) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim BMW 5er E39?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere BMW Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
