Hier finden Sie die Sicherungskasten-Belegung für den BMW 5er E60/E61 der Baujahre 2003 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
BMW 5er E60/E61 Sicherungsbelegung und Diagramm
Position des Sicherungskastens

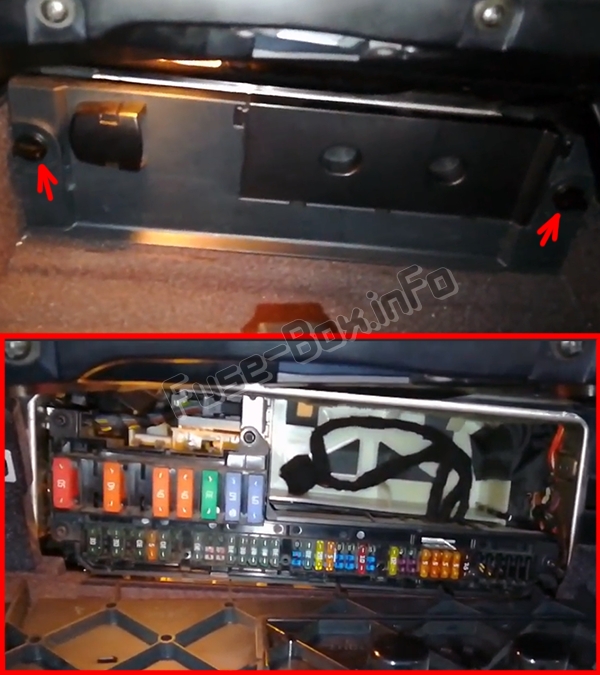

Öffnen Sie das Handschuhfach, drehen Sie die beiden Klemmen und entfernen Sie die Abdeckung.

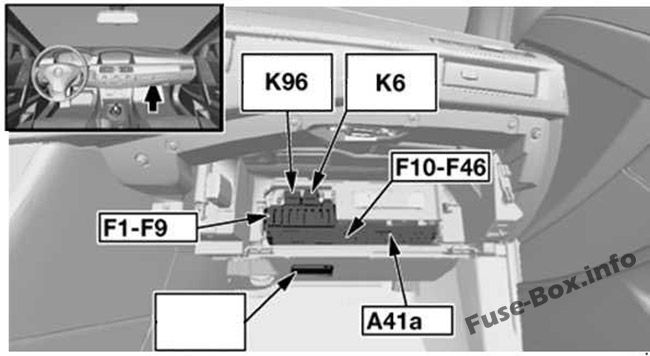

Diagramm
ad vertisements
Zuordnung der Sicherungen und des Relais im Handschuhfach
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| 1 | 50 | Dynamische Stabilitätskontrolle (DSC) |
| 2 | 60 | Benzin: Sekundärluftpumpenrelais Diesel: Kraftstoffheizung |
| 3 | 40 | Gebläseausgangsstufe |
| 4 | 40 | bis 09.2005: Aktivlenkung |
| 4 | 20 | Stand 09.2005: Energiesparrelais, elektronische Dämpfersteuerung |
| 5 | 50 | Lichtmodul |
| 6 | 50 | Lichtmodul |
| 7 | 50 | Autozugangssystem |
| 7 | 30 | Zünd- / Anlasserelektronik |
| 8 | 60 | M54: B + Potentialverteiler DME-Steuergerät DME-Relais Sicherungsträger, Motorelektronik: F001: Hydraulikpumpenrelais, SMG F05: Relais, Einspritzdüsen N62: Integriertes Versorgungsmodul (IVM) N62 mit SMG: Sicherungsträger, Motorelektronik (F01: Hydraulik) Pumpenrelais, SMG) S85: B + Potentialverteiler DME-Relais Sicherungsträger, Motorelektronik (F01) N52: B + Potentialverteiler DME-Steuergerät DME-Relais Sicherungsträger, Motorelektronik: F05: Relais, Einspritzdüsen F07: VVT-Relais F08: Hydraulikpumpenrelais, SMG F010: Motorentlüftungsheizungsrelais |
| 9 | 60 | Elektrolüfter |
| 10 | 30 | bis 09.2005: Fahrertürmodul ab 09.2005: Karosserie-Gateway-Modul (LHD: Fensterheber, Fahrerseite; RHD: Fensterheber, Beifahrerseite) |
| 11 | 5 | Grundkörpermodul (Zentralverriegelung, Fensterheber, Scheibenwischerrelais) |
| 12 | 30 | bis 09.2005: Beifahrertürmodul ab 09.2005: Karosserie-Gateway-Modul (LHD: Fensterheber, Beifahrerseite; RHD: Fensterheber, Fahrerseite) |
| 13 | 7.5 | bis 09.2005: Kombiinstrument-Steuergerät |
| 13 | 30 | VTG Verteilergetriebe; Stand 09.2005: Steuergerät, Verteilergetriebe |
| 13 | 15 | S85; Stand 09.2005: Sequentielles Schaltgetriebe (SMG) |
| 14 | 30 | Sitzmodul, vorne rechts (nicht halbelektrischer Basissitz) Schalter, Beifahrersitzverstellung (RHD; halbelektrischer Basissitz) Schalter für die Lordosenstütze des Beifahrers (RHD; halbelektrischer Basissitz) Schalter, Fahrersitzverstellung (LHD; halb-) elektrischer Basissitz) Lendenwirbelstützschalter des Fahrers (LHD; semi-elektrischer Basissitz) |
| 15 | 5 | Autozugangssystem |
| 16 | 30 | Scheibenwischerrelais |
| 17 | 15 | S85; bis 09.2005: Sequentielles Schaltgetriebe (SMG) |
| 17 | 5 | Stand 09.2005: Lenksäulenschalter-Cluster |
| 18 | 30 | bis 09.2005: Relais, Scheinwerferwaschanlage ab 09.2005: Body-Gateway-Modul |
| 19 | 5 | USA: Ganganzeigelampe S85: EDC Elektronische Dämpfersteuerung |
| 20 | 20 | SHZH unabhängige / Zusatzheizung: Heizung Unabhängige Zusatzheizung EDC Dämpfersteuerung: Energiesparrelais, elektronische Dämpfersteuerung |
| 21 | 30 | Sitzmodul, vorne rechts (nicht halbelektrischer Basissitz) Schalter, Fahrersitzverstellung (RHD; halbelektrischer Basissitz) Schalter für die Lordosenstütze des Fahrers (RHD; halbelektrischer Basissitz) Schalter, Beifahrersitzverstellung (LHD; halb-) elektrischer Basissitz) Lordosenstützschalter (LHD; semi-elektrischer Basissitz) |
| 22 | 30 | Grundkörpermodul (LHD: Fensterheber hinten, Fahrerseite; RHD: Fensterheber hinten, Beifahrerseite) |
| 23 | 30 | S85; Stand 09.2005: Relais, elektrische Vakuumpumpe |
| 24 | 30 | Grundkörpermodul (LHD: Fensterheber hinten, Beifahrerseite; RHD: Fensterheber hinten, Fahrerseite) |
| 25 | 30 | Dynamische Stabilitätskontrolle (DSC) |
| 26 | 7.5 | IHKA Basic: Heizung / Klimaanlage |
| 26 | 20 | Stand 09.2005: Energiesparrelais, Klemme 15 |
| 27 | 30 | Grundkörpermodul (Zentralverriegelung) |
| 28 | 20 | Lenksäulenschalter-Cluster |
| 29 | 10 | OBDII Buchse Airbag |
| 30 | 15 | IHKA High: Heizung / Klimaanlage |
| 30 | 20 | Ausgangsstufe der Kraftstoffpumpe Relais der Kraftstoffpumpe |
| 31 | 30 | LHD: Sitzmodul vorne links (beheizt, aktive Rückenlehnenbreitenverstellung, aktiver Sitz) RHD: Sitzmodul vorne rechts (beheizt, aktive Rückenlehnenbreitenverstellung, aktiver Sitz) |
| 32 | 10 | bis 09.2005: Dynamischer Antrieb S85; bis 09.2005: Relais, elektrische Vakuumpumpe ab 09.2005: Schaltblock , Fahrertür Elektrochromer Außenspiegel, Fahrerseite Elektrochromer Außenspiegel, Beifahrerseite |
| 33 | 30 | Mittelkonsolenschalter Mitte links: Sitzmodul vorne rechts (beheizt, aktive Rückenlehnenbreitenverstellung, aktiver Sitz) rechts : Sitzmodul vorne links (beheizt, aktive Rückenlehnenbreitenverstellung, aktiver Sitz) |
| 34 | 30 | bis 09.2005: CCC / M-ASK |
| 34 | 20 | Stand 09.2005: CCC / M-ASK |
| 35 | 5 | Navigationssystem |
| 36 | 7.5 | Komfortzugangskontrolleinheit Elektronisches Modul des äußeren Türgriffs , Fahrerseite Elektronisches Modul des äußeren Türgriffs , Beifahrerseite Elektronisches äußeres Türgriffmodul, hinten links Elektronisches äußeres Türgriffmodul, hinten rechts |
| 37 | 10 | bis 09.2005: TCU (Telematik-Steuergerät) ULF (Universal-Lade- und Freisprechgerät) Auswurfbox |
| 37 | 5 | 09.2005-03.2007: TCU (Telematik – Steuereinheit) ULF (universelle Lade & Freisprechanlage) Eject – Box ab 03.2007: ULF-SBX Schnittstellenbox TCU (Telematik – Steuereinheit) ULF-SBX-H Schnittstellenbox Hoch USB – Hub – Box Eject |
| 38 | 10 | bis 09.2005: CD-Wechsler |
| 38 | 5 | Stand 09.2005: CD-Wechsler |
| 39 | – – | Nicht benutzt |
| 40 | 10 | DVD-Wechsler |
| 41 | 5 | Stand 09.2005: Kombiinstrument-Steuergerät |
| 42 | 15 | S85: Sequentielles Schaltgetriebe (SMG) |
| 43 | – – | Nicht benutzt |
| 44 | – – | Nicht benutzt |
| 45 | – – | Nicht benutzt |
| 46 | – – | Nicht benutzt |
| K6 | Relais, Scheinwerferwaschanlage | |
| K96 | Kraftstoffpumpenrelais (M54 oder N62) | |
| K93 | Relais, elektronische Dämpfersteuerung (Stand 09.2005) | |
| K9 | Energiesparrelais, Klemme 15 (Stand 09.2005) |
ad vertisements
Sicherungskasten hinten
Position des Sicherungskastens
Es befindet sich auf der rechten Seite des Kofferraums des Autos hinter der Verkleidung.

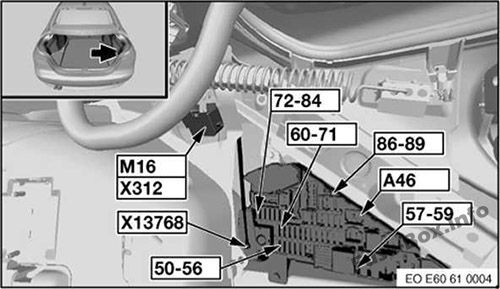

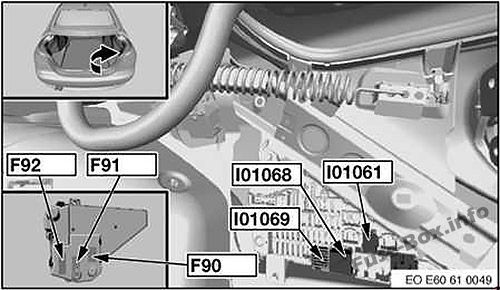

Diagramm

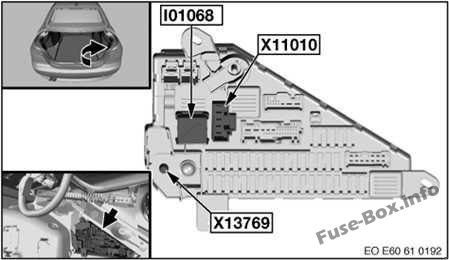

Typ 1 (vor dem 09.2005)
Typ 2 (seit 09.2005)
Zuordnung der Sicherungen und des Relais im Kofferraum
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| 50 | 20 | M54, N62: Kraftstoffpumpenrelais N52, Diesel: Kraftstoffpumpensteuerung (EKPS) S85: Endstufe der Kraftstoffpumpe |
| 50 | 30 | Stand 09.2005: Scheinwerferwaschpumpe |
| 51 | 5 | E60, E61: Sirene und Neigungsgeber elektrochromen Innenspiegel Diebstahlwarnanlage mit Ultraschall – Innenraumsensor E63, E64: Sirene und Neigungsgeber elektrochromen Innenspiegel Mikrowellensensor, die Fahrertür Mikrowellensensor, Beifahrertür Mikrowellensensor, hinten links Mikrowellensensor hinten rechts |
| 52 | 10 | Micro-Power-Modul |
| 52 | 40 | E61: Relais, Kompressor, Luftfederung E64: Relais, Cabrioverdeck 1 Relais, Cabrioverdeck 2 |
| 53 | 7.5 | bis 09.2005: Automatischer Soft-Close-Antrieb, Kofferraumdeckel / Heckklappe 09.2004-09.2005: Komfort-Zugangskontrolle Elektronikmodul Außentürgriff, Fahrerseite Elektronikmodul Außentürgriff , Beifahrerseite Elektronisches Außentürgriffmodul, hinten links Elektronischer Außentürgriff Modul hinten rechts |
| 53 | 30 | Stand 09.2005: Aktive Anpassung der Rückenlehnenbreite, Beifahrer Aktive Anpassung der Rückenlehnenbreite, Fahrer |
| 54 | 20 | bis 09.2005: Energiesparrelais, Klemme 15 |
| 54 | 40 | Stand 09.2005: Heckscheiben-Defogger |
| 55 | 5 | bis 09.2005: Regen- / Scheinwerfersensor |
| 55 | 40 | Stand 09.2005: Heckklappenlift |
| 56 | 5 | Stand 09.2005: Regen- / Scheinwerfersensor |
| 57 | 20 | bis 09.2005: Micro-Power-Modul |
| 57 | 5 | IHKA Basic; Stand 09.2005: Heizung / Klimaanlage |
| 58 | 40 | bis 09.2005: Heckscheiben-Defogger |
| 58 | 20 | Stand 09.2005: Heckwischerrelais |
| 59 | 5 | Antennentuner mit Fernbedienungsempfänger |
| 60 | 5 | Stand 09.2005: Überrollschutzregler |
| 61 | 20 | bis 09.2005: Zigarettenanzünder vorne Ladebuchse , Handschuhfach |
| 61 | 7.5 | Stand 09.2005: Kühlbox |
| 62 | 5 | bis 09.2005: Energiesparrelais, Klemme 15 |
| 62 | 30 | Stand 09.2005: E60, E61: Anhängermodul Cabrio: Relais zum Absenken der Heckscheibe Relais zum Anheben der Heckscheibe |
| 63 | 5 | bis 09.2005: Elektrochromer Innenrückspiegel Parkabstandsregelung (PDC) |
| 63 | 20 | Stand 09.2005: Unabhängige Zusatzheizung |
| 64 | 10 | bis 09.2005: Hintere Fachanzeige Central Information Display – Controller |
| 64 | 15 | IHKA hoch; Stand 09.2005: Heizung / Klimaanlage |
| 65 | 10 | bis 09.2005: Headset-Anschlussmodul Head-up-Display |
| 66 | 5 | bis 09.2005: Dynamische Stabilitätskontrolle (DSC) VTG Verteilergetriebe: Dynamische Stabilitätskontrolle (DSC) Steuergerät, Verteilergetriebe |
| 66 | 20 | E60: Schiebedach E61, E63: Panorama-Glasdach E64: Cabrioverdeck |
| 67 | 10 | bis 03.2006: Videomodul Satellitenempfänger |
| 67 | 20 | Stand 03.2006: Automatischer Soft-Close-Antrieb, Beifahrertür (LHD) Automatischer Soft-Close-Antrieb, Fahrertür (RHD) Automatischer Soft-Close-Antrieb, hinten rechts |
| 68 | 5 | bis 03.2006: Mittelkonsolenschalter Mittelschalter , Fahrersitzverstellung Schalter, Beifahrersitzverstellung |
| 68 | 20 | Stand 03.2006: Automatischer Soft-Close-Antrieb, Fahrertür (LHD) Automatischer Soft-Close-Antrieb, Beifahrertür (RHD) Automatischer Soft-Close-Antrieb, hinten links |
| 69 | 5 | Parkdistanzkontrolle (PDC) |
| 70 | 5 | bis 09.2005: Adaptiver Scheinwerfer |
| 70 | 10 | 09.2005-03.2007: Aktive Geschwindigkeitsregelung ab 03.2007: Aktive Geschwindigkeitsregelung Fernbereichssensor Nahbereichssensor, rechts Nahbereichssensor, links |
| 71 | 20 | bis 09.2005: Heckscheibenwischer Relais S85: Kraftstoffpumpe Ausgangsstufe |
| 71 | 30 | Stand 09.2005: Mittelkonsolenschalter Mitte |
| 72 | 40 | bis 09.2005: E61: Relais, Kompressor, Luftfederung E64: Relais, Cabrioverdeck 1 Relais, Cabrioverdeck 2 |
| 72 | 20 | N62: Kraftstoffpumpenrelais N52, Diesel: Kraftstoffpumpensteuerung (EKPS) |
| 73 | 30 | bis 09.2005: E60, E61, E63: Anhängermodul E63: Relais zum Absenken der Heckscheibe Relais zum Anheben der Heckscheibe 09.2005-03.2007: Hifi-Verstärker |
| 73 | 40 | Stand 03.2007: Hifi-Verstärker |
| 74 | 20 | bis 09.2005: Anhängersteckdose |
| 74 | 10 | Stand 09.2005: Mittelkonsolenschalter Mittelschalter , Fahrersitzverstellung Schalter, Beifahrersitzverstellung |
| 74 | 7.5 | E60, E61; Stand 09.2007: Mittelkonsolenschalter Mittelschalter , Fahrersitzverstellung Schalter, Beifahrersitzverstellung |
| 75 | 30 | bis 09.2005: Steuergerät, Transferbox |
| 75 | 10 | ab 09.2005: Satellitenempfänger DVB -T Tuner Videomodul |
| 76 | 40 | bis 09.2005: Kofferraumdeckel anheben |
| 76 | 10 | Stand 09.2005: Dynamisches Laufwerk |
| 77 | 5 | bis 09.2005: Antennentuner mit Fernbedienung empfangen |
| 77 | 10 | Stand 09.2005: Head-up-Display Headset-Verbindungsmodul |
| 78 | 5 | Stand 09.2005: Steuergerät für dynamische Stabilitätskontrolle (DSC) , Verteilergetriebe |
| 79 | 7.5 | bis 09.2005: Elektronische Fahrhöhenregelung |
| 79 | 10 | Stand 09.2005: Zentrale Informationsanzeige Controller |
| 80 | 30 | bis 09.2005: HiFi-Verstärker |
| 80 | 10 | Stand 09.2005: Wählhebel Ganganzeige Beleuchtung Auswurfbox TCU (Telematik-Steuergerät) Kompensator (Mobiltelefon) Lüfter, Reserveradmulde Elektronisches Nachtsichtmodul |
| 81 | 7.5 | Stand 09.2005: Elektronische Fahrhöhenregelung |
| 82 | 20 | bis 09.2005: Gepäckraumsteckdose Steckdose Zigarettenanzünder hinten Steckdose hinten |
| 82 | 7.5 | Stand 09.2005: Reifendruckregelung (RDC) |
| 83 | 20 | bis 09.2005: E60: Schiebedach E61, E63: Panorama-Glasdach E64: Cabrioverdeck |
| 83 | 30 | Stand 09.2005: Aktive Anpassung der Rückenlehnenbreite, Fahrer (LHD) Aktive Anpassung der Rückenlehnenbreite, Beifahrer (RHD) |
| 84 | 10 | bis 09.2005: Aktive Geschwindigkeitsregelung |
| 84 | 15 | Stand 09.2005: Getriebesteuerung Sequentielles Schaltgetriebe (SMG) |
| 85 | 7.5 | Stand 09.2005: Sequentielles Schaltgetriebe (SMG) |
| 86 | 15 | bis 09.2005: Getriebesteuerung Sequentielles Schaltgetriebe (SMG) |
| 86 | 40 | Stand 09.2005: Aktivlenkung |
| 87 | 20 | Stand 09.2005: Zigarettenanzünder vorne Ladebuchse , Handschuhfach |
| 88 | 30 | bis 09.2005: Mittelkonsolenschalter Mitte |
| 88 | 20 | Stand 09.2005: Gepäckraumsteckdose Steckdose Zigarettenanzünder hinten Steckdose hinten |
| 89 | 10 | bis 09.2005: Lüfter , MMC Ganganzeige Beleuchtung Wählhebel Ganganzeige Beleuchtung Lüfter, Reserveradmulde TCU (Telematik-Steuergerät) ULF (Universal-Lade- und Freisprecheinrichtung) Auswurfbox |
| 89 | 5 | Stand 09.2005: Elektrochromer Innenrückspiegel Energiesparrelais, Klemme 15 |
| 90 | 200 | Sicherungshalter vorne (Sicherung 1-33) |
| 91 | 100 | Diesel: DDE-Hauptrelais N62, TU: Integriertes Versorgungsmodul (IVM) VVT-Relais 1 VVT-Relais 2 Steuergerät mit variabler Ventilsteuerung |
| 92 | 100 | Elektrische Zusatzheizung |
| I01061 | Deffogger hinten | |
| I01068 | Terminal BOG | |
| I01069 | Terminal 15 |
ad vertisements
Sicherungen und Relais im Motorraum

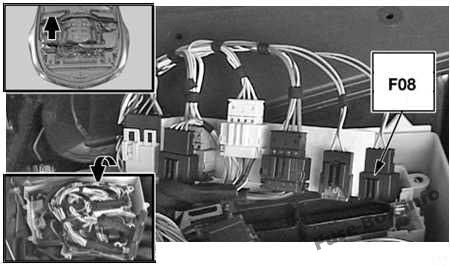

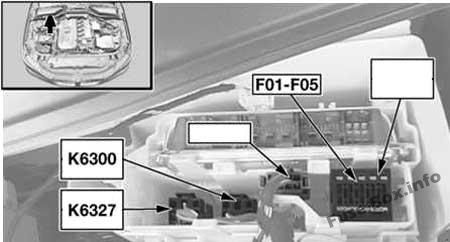

M54

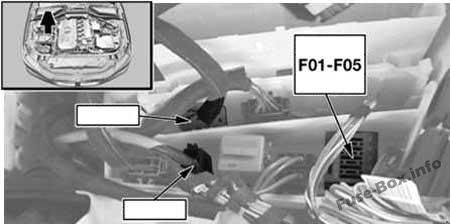

Dieselmotor
S85

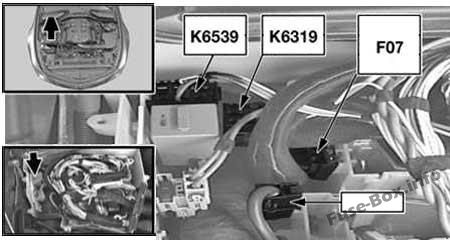

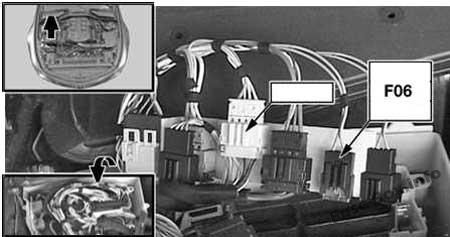

N52
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F01 | 30 | M54: Zündspule (1, 2, 3, 4, 5, 6) N62: Hydraulikpumpenrelais, SMG N52: Störunterdrückungskondensator für Zündspulen Zündspule (1, 2, 3, 4, 5, 6) |
| F01 | 20 | M57, TU: Hall-Effekt-Sensor, Nockenwelle 1 Heißfilm-Luftmassenmesser Raildruckregelventil Volumenregelventil Magnetventil, Ladedruckregelung Heizung, Kurbelgehäuseentlüftung S85: Energiesparrelais, Klemme 15 Einspritzventil (1, 2, 3, 4, 5, 6, 7, 8, 9, 10) M57 TUTOP: Hall-Effekt – Sensor, Nockenwelle 1 Heißfilm – Luftmassenmesser Raildruck – Regelventil Drosselklappen Turbine Steuerventil Mengenregelventil Magnetventil, Ladedruckregelung Heizung, Kurbelgehäuseentlüftung M47 TU2: Ladedruckregler 1 Hall-Effekt-Sensor, Nockenwelle 1 Raildruckregelventil Drosselklappe Volumenregelventil |
| F02 | 20 | M57, TU: Magnetventil, Abgasrückführung Ölstandsensor Elektrisches Umschaltventil, Drallklappen Vorheizsteuergerät Elektrisches Umschaltventil, Motorhalterung Heizung, Kurbelgehäuseentlüftung Ladedruckregler 1 Sauerstoffsensor vor Katalysator M57 TUTOP: Magnetventil, Abgas Gasumwälzung Ölstandsensor Elektrisches Umschaltventil, Drallklappen Vorheizsteuergerät Elektrisches Umschaltventil, Motorhalterung Sauerstoffsensor vor Katalysator Wastegate-Ventil Kompressor-Bypassventil M47 TU2: Magnetventil, Abgasrückführung Elektrisches Umschaltventil, Motorhalterung Heizung, Kurbelgehäuseentlüftung Elektrisches Umschaltventil, Drallklappen Sauerstoffsensor vor Katalysator Vorheizsteuergerät Ölstandsensor S85: Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 nach Katalysator |
| F02 | 30 | M54: DME-Steuergerät Kraftstoffpumpenrelais VANOS-Magnetventil, Einlass VANOS-Magnetventil, Auslassventil , individuelles Einlasssystem Kraftstofftankentlüftungsventil Leerlaufantrieb Sekundärluftpumpenventil Sekundärluftpumpenrelais Heißfilm -Luftmassenmesser Diagnosemodul für Kraftstofftankleckage Solenoid, Kühlerjalousie N52: elektrische Kühlmittelpumpe Thermostat, Kennfeld Kühleinlassnockenwellensensor Auslassnockenwelle Sensor VANOS – Magnetventil, Einlass VANOS – Magnetventil, Abgas |
| F03 | 30 | Diesel: Digitales Steuergerät für Dieselelektronik S85: DME-Steuergerät |
| F03 | 20 | M54: Heißfilm-Luftmassenmesser Kurbelwellensensor Nockenwellensensor I Nockenwellensensor II Kennfeldthermostat N52: DME-Steuergerät Ölzustandssensor DISA-Stellantrieb 1 DISA-Antrieb 2 Kraftstofftank-Entlüftungsventil Kurbelwellensensor Heißfilm -Luftmassenmesser N46 TU2: DME-Steuerung Einheit elektrische Umschaltventil, Motoraufhängung Kennfeld Thermostat Einlassnockenwellensensor Auslassnockenwelle Sensor VANOS Ventilsolenoid, Ansaug- VANOS – Magnetventil, Abgas Heizung, Kurbelgehäuseentlüftung Ölzustandssensor |
| F04 | 10 | Diesel: Solenoid, Kühlerjalousie Magnetventil, Ladedruckregelung E-Boxventilator Abgasklappe This; Stand 03.2007l: Solenoid, Kühlerjalousie E-Boxventilator Abgasklappe Sensor Bremsluftklappe links Sensor Bremsluftklappe direkt AUC Sensor S85: Stromsteuereinheit Ionic |
| F04 | 30 | M54: Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 nach Katalysator Sequentielles Schaltgetriebe (SMG) N52: Sequentielles Schaltgetriebe (SMG) Sauerstoffsensor vor Katalysator Sauerstoff Sensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Sauerstoffsensor 2 nach Katalysator Kurbelwellenentlüftungsheizung 1 |
| F05 | 30 | M54: Relais, Kraftstoffinjektoren S85: Druckspeicherventil VANOS Tankentlüftungsventil 2 Einlassnockenwellensensor 2 Auslassnockenwelle Sensor 2 Luftmassenstromsensor 2 Idle Aktor Luftmassenstromsensor Ölzustandssensor Einlassnockenwellensensor Auslassnockenwelle Sensor Sekundärluftpumpe Ventil Charcoal Filterventil |
| F06 | 10 | N52; bis 03.2007: Solenoid, Kühler Shutte Sekundärluftpumpenrelais Abgasklappe E-Boxventilator Diagnosemodul für Kraftstofftanklecksekundärluft-Heißfilm – Luftmassenmesser als von 03.2007: Solenoid, Kühler Shutte Sekundärluftpumpenrelais Abgasklappe E- Kastenlüfter AUC-Sensor Bremsluftklappensensor, links Bremsluftklappensensor, rechts Stickoxidmodul Diagnosemodul für Kraftstofftankleckage Sekundärluft-Heißfilm-Luftmassenmesser |
| F07 | 40 | N52: VVT-Relais |
| F08 | 30 | N52: Hydraulikpumpenrelais, SMG |
| K6300 | DME-Relais | |
| K6327 | Relais, Einspritzdüsen | |
| K6319 | VVT-Relais | |
| K6539 | Motorentlüftungsheizungsrelais |
ad vertisements

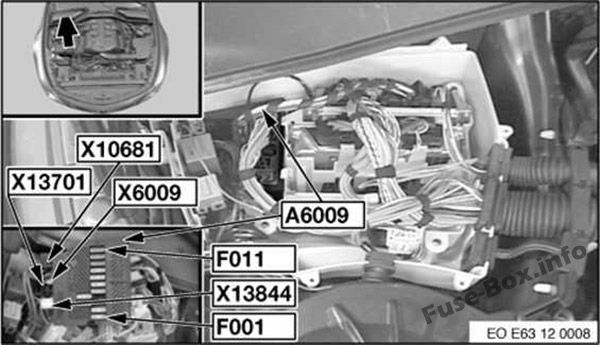

N62 TU
S85
| № | EIN | Geschützte Stromkreise |
|---|---|---|
| F001 | 30 | N62: DME-Steuergerät Steuergerät mit variabler Ventilsteuerung Kraftstoffinjektor (5, 6, 7, 8) Sequenzielles Schaltgetriebe (SMG) |
| F001 | 20 | S85: Leerlaufantrieb, Zylinderbank 1 M54: Hydraulikpumpenrelais, SMG |
| F002 | 20 | N62, TU: DME-Steuergerät Kraftstofftankentlüftungsventil Einlassnockenwellensensor 2 Auslassnockenwellensensor 2 VANOS-Magnetventil 2, Einlass- VANOS-Magnetventil 2, Auslass S85: Leerlaufantrieb, Zylinderbank 2 |
| F003 | 20 | N62: Zündspule (1, 2, 3, 4) |
| F003 | 30 | S85: Elektrische Drosselklappe, Bank 1 |
| F004 | 20 | N62: Zündspule (5, 6, 7, 8) |
| F004 | 10 | S85: Ionenstromsteuergerät 2 |
| F005 | 30 | N62, TU: DME – Steuergerät Kurbelwellensensor Heißfilm – Luftmassenmesser Nockenwellensensor Intake Auslassnockenwelle Sensor Kennfeld Thermostat VANOS – Magnetventil, Einlass VANOS – Magnetventil, Abgas S85: Elektrisches Drosselventil, Bank 2 |
| F006 | 20 | N62: DME-Steuergerät Einspritzventil (1, 2, 3, 4) |
| F007 | 20 | N62: DME-Steuergerät Sequentielles Schaltgetriebe (SMG) |
| F008 | 30 | N62: DME-Steuergerät Sauerstoffsensor 2 nach Katalysator Sauerstoffsensor vor Katalysator Sauerstoffsensor 2 vor Katalysator Sauerstoffsensor nach Katalysator Ölqualitätssensor |
| F009 | 10 | bis 03.2007: Kraftstoffpumpenrelais Abgasklappe Solenoid, Kühlerjalousie E-Boxventilator Diagnosemodul für Kraftstofftanklecksekundärluftpumpenrelais ab 03.2007: Kraftstoffpumpenrelais Abgasklappe Solenoid, Kühlerjalousie E-Boxventilator Diagnosemodul für Kraftstofftankleck Sekundärluftpumpenrelais Bremsluftklappensensor, links Bremsluftklappensensor, rechter AUC-Sensor |
| F010 | 40 | N62, TU: Steuergerät mit variabler Ventilsteuerung |
| F010 | 5 | N52: Motorentlüftungsheizungsrelais |
| F011 | 40 | N62, TU: Steuergerät mit variabler Ventilsteuerung |
| A70010 | Steuergerät für sequentielles Schaltgetriebe | |
| F1a | 10 | S85: Magnet, Kühlerverschluss E-Box-Lüfter Ganganzeige Beleuchtung Schalthebel Schaltschloss Schalthebelschloss Energiesparrelais, elektronische Dämpfersteuerung Motorhaubenschalter, rechter Motorhaubenschalter, linker Drehzahlsensor, Getriebehauptwelle Relais, elektrische Vakuumpumpe Diagnosemodul für Kraftstofftankleckage Sekundärluft-Heißfilm-Luftmassenmesser Sekundärluftpumpenrelais |
Scheibenwischerrelais (K11), Sekundärluftpumpenrelais (K6304a)
DDE-Hauptrelais (K2003a)
M57 TU
M57, M57 TUTOP, M47 TU2

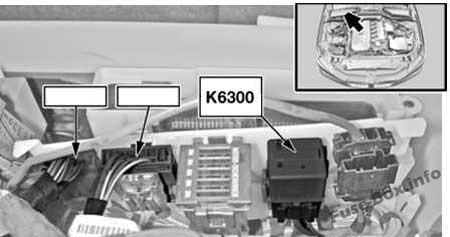

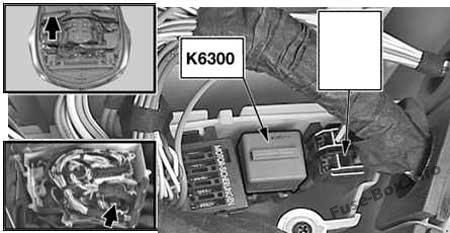

DDE-Relais (K6300)
M54
K6327 – Relais, Einspritzdüsen

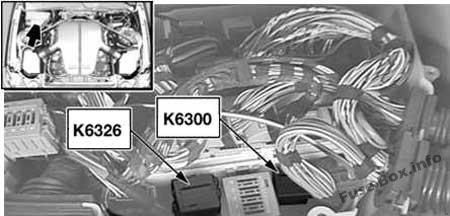

S85
K3626 – Energiesparrelais, Klemme 15
N52
N43

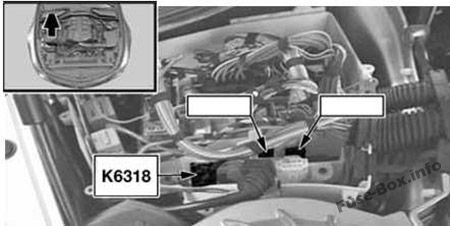

Hydraulikpumpenrelais, SMG (K6318)
N62
S85
K63831 – Relais für Getriebeölpumpe

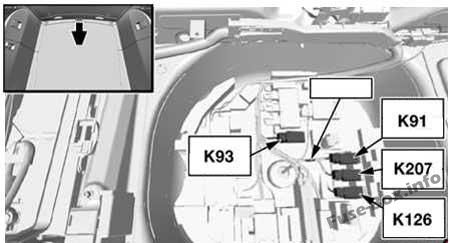

Relais im Kofferraum (E61)
K91 –
Heckwischerrelais K93 – Relais, elektronische Dämpfersteuerung
K126 – Relais, Kompressor, Luftfederung
K207 – Relais, automatischer Soft-Close
Elektrisches Vakuumpumpenrelais (K213)
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim BMW 5er E60/E61?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere BMW Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
