Hier finden Sie die Sicherungskasten-Belegung für den Hyundai Kona der Baujahre 2017 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Hyundai Kona 2017-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) des Hyundai Kona befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „P/OUTLET 1“ und „P/OUTLET 2“).
Lage des Sicherungskastens
Instrumententafel

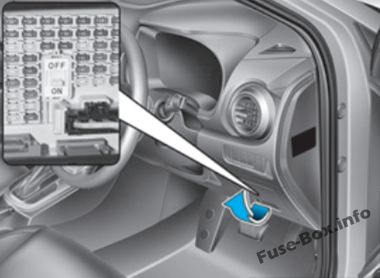

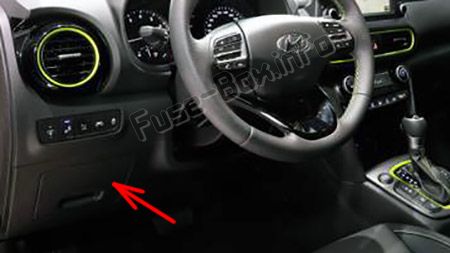

Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung

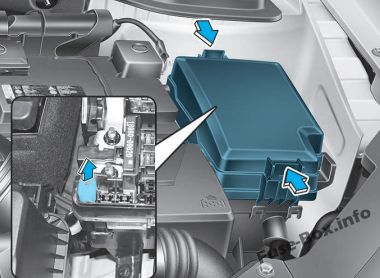

Motorraum

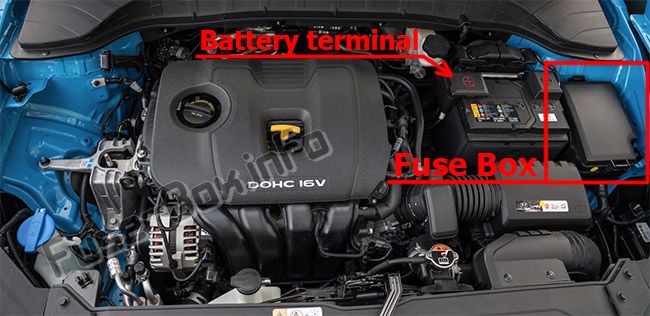

Der Sicherungskasten befindet sich im Motorraum (links).
Sicherungskasten
Batteriepolsicherung
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs inspizieren, beachten Sie das Sicherungskasten-Etikett.
Sicherungsdiagramme
ad vertisements
2018, 2019 (Großbritannien)

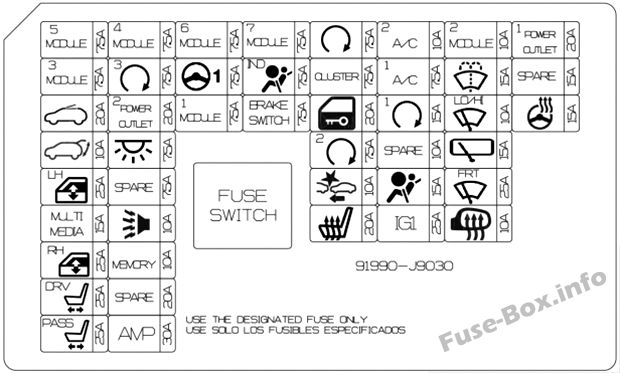

Instrumententafel

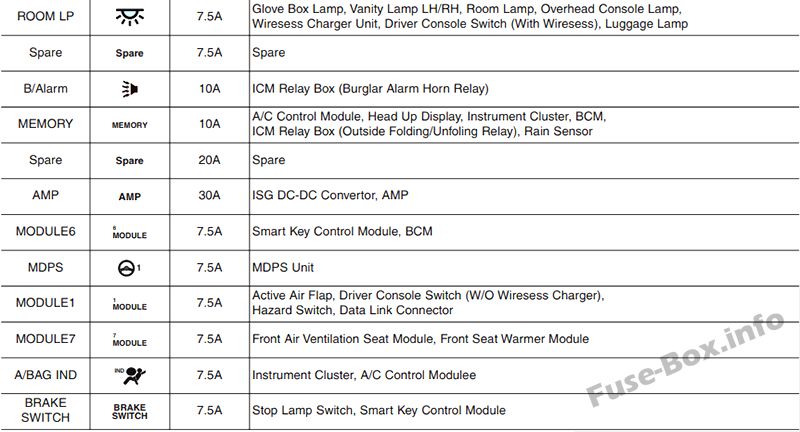

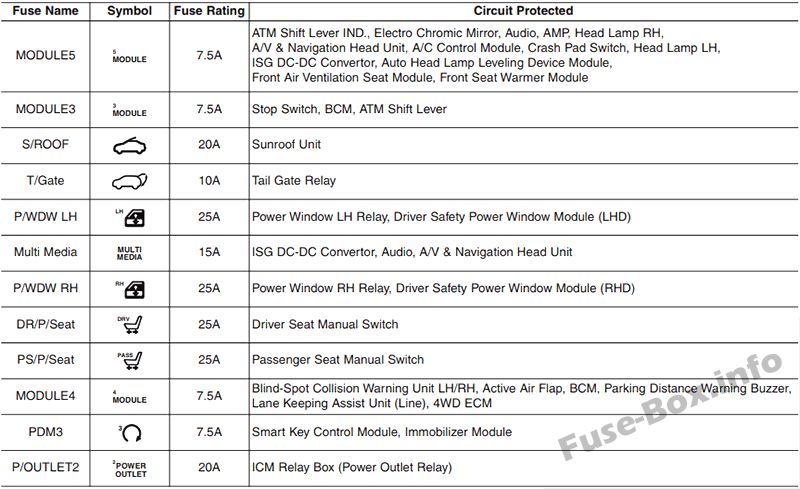

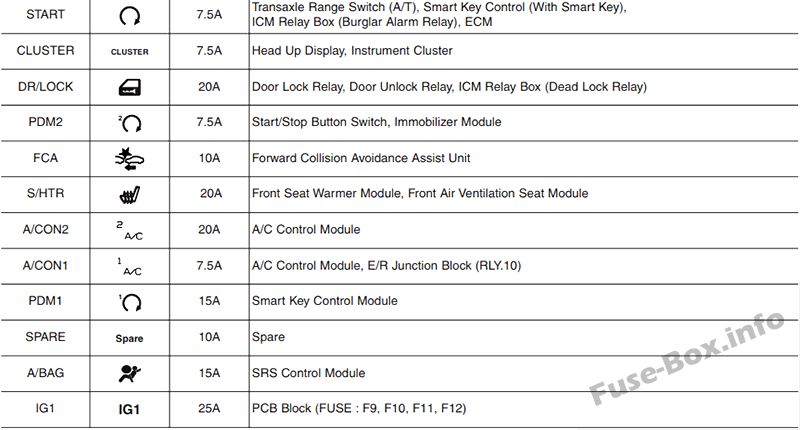

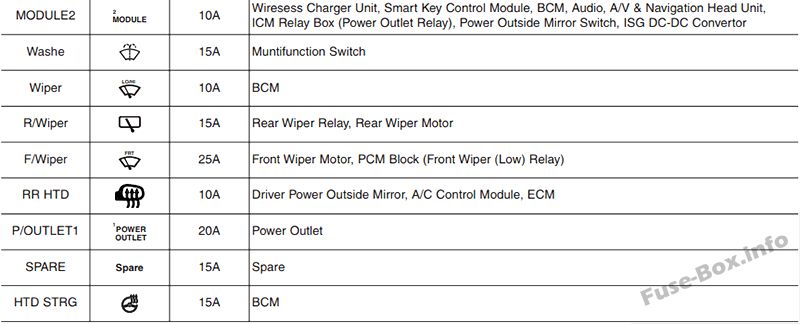

Belegung der Sicherungen in der Instrumententafel

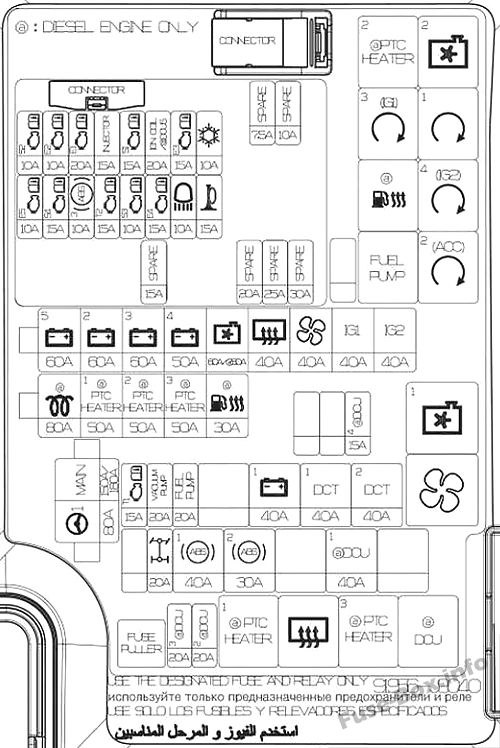

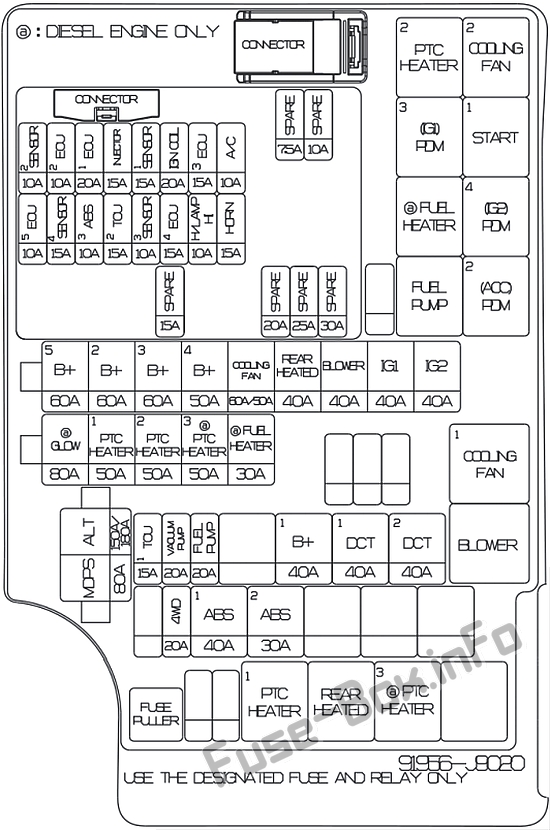

Motorraum
ad vertisements

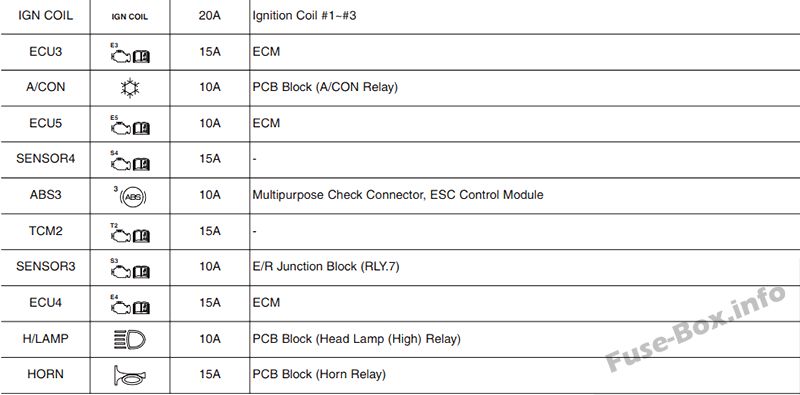

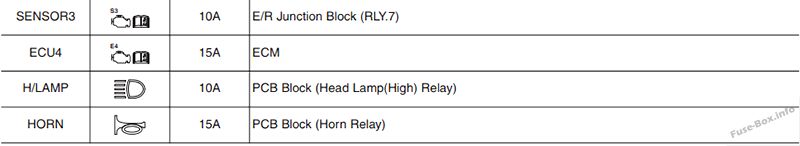

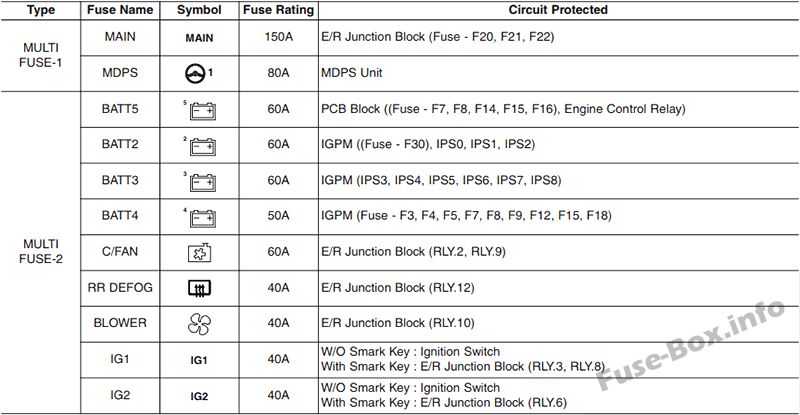

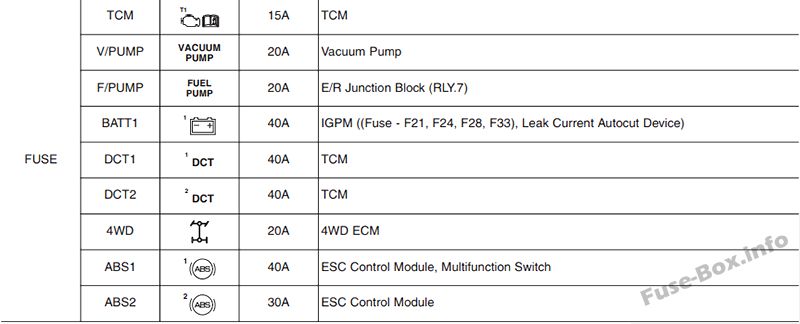

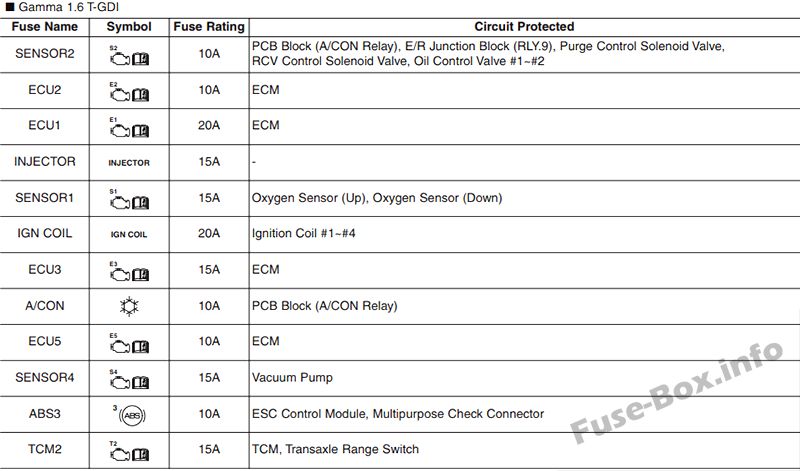

Belegung der Sicherungen im Motorraum

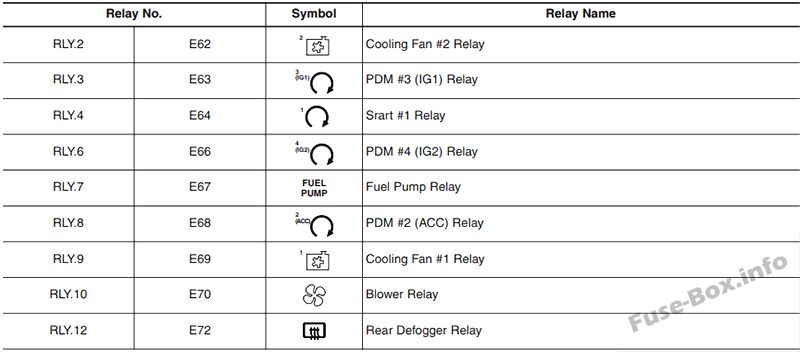

Relais
Batterieklemme
2019
ad vertisements

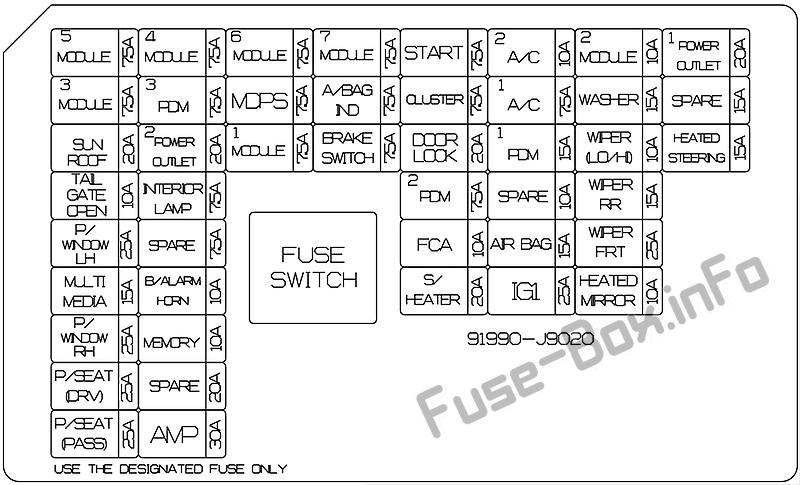

Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2019)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| MODUL 5 | 7,5A | ATM-Schalthebel IND. t Elektrochromer Spiegel, AMR A/V- und Navigations-Hauptgerät, A/C-Steuermodul, Frontbelüftungs-Sitzmodul, Frontsitz-Wärmermodul |
| MODUL 3 | 7,5A | Bremslichtschalter, BCM, ATM-Schalthebel |
| SCHIEBEDACH | 20A | Schiebedacheinheit |
| HECKTOR OFFEN | 10 A | Heckklappenrelais |
| P/FENSTER LINKS | 25A | Fensterheberrelais links, Fahrersicherheits-Fensterhebermodul |
| MULTI-MEDIEN | 15A | A/V- und Navigations-Hauptgerät |
| P/FENSTER RH | 25A | Fensterheber-Relais rechts, Fensterheber-Modul für Beifahrersicherheit |
| P/SITZ (DRV) | 25A | Manueller Schalter für den Fahrersitz |
| P/SITZ (PASS) | 25A | Manueller Schalter für den Beifahrersitz |
| MODUL 4 | 7,5A | Totwinkel-Kollisionswarngerät links/rechts, aktive Luftklappe, BCM, Parkabstandswarner, Spurhalteassistent (Linie), 4WD ECM |
| PDM3 | 7,5A | Smart Key-Steuermodul, Wegfahrsperrenmodul |
| STROMAUSGANG 2 | 20A | ICM-Relaiskasten (Steckdosenrelais) |
| INNENLEUCHTE | 7,5A | Handschuhfachlampe, Waschtischlampe LH/RH, Zimmerlampe, Deckenkonsolenlampe, Kabelloses Ladegerät, Fahrerkonsolenschalter, Gepäcklampe |
| B/ALARMHORN | 10 A | ICM-Relaisbox (Einbruchalarm-Horn-Relais) |
| ERINNERUNG | 10 A | A/C-Steuermodul, Head-Up-Display, Kombiinstrument, elektrochromer Spiegel |
| AMPERE | 30A | AMPERE |
| MODUL 6 | 7,5A | Smart Key-Steuermodul, BCM |
| MDPS | 7,5A | MDPS-Einheit |
| MODUL 1 | 7,5A | Aktive Luftklappe, Zündschlüsselverriegelungsschalter, BCM, Gefahrenschalter, Datenverbindungsanschluss, Regensensor |
| MODUL 7 | 7,5A | Frontbelüftungssitzmodul, Frontsitzwärmermodul |
| A/BEUTEL-IN | 7,5A | Kombiinstrument, A/C-Steuermodul |
| BREMSSCHALTER | 7,5A | Bremslichtschalter, Smart Key-Steuermodul |
| START | 7,5A | Transaxle Range Switch (A/T), ECM, ICM Relaisbox (Einbruchalarmrelais) |
| CLUSTER | 7,5A | Head-Up-Display, Kombiinstrument |
| TÜRSCHLOSS | 20A | Türverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (zwei Umdrehungsentriegelungsrelais) |
| PDM 2 | 7,5A | Start/Stop-Tastenschalter, Wegfahrsperrenmodul |
| FCA | 10 A | Frontkollisionsvermeidungs-Assistenzeinheit |
| S/HEIZUNG | 20A | Vordersitzwärmer-Modul, vorderes Luftbelüftungs-Sitzmodul |
| Klimaanlage 2 | 20A | A/C-Steuermodul, Gebläsemotor, Gebläsewiderstand, E/R-Verteilerblock (Gebläserelais) |
| Klimaanlage 1 | 7,5A | A/C-Steuermodul, E/R-Verteilerblock (PTC-Heizungsrelais Nr. 2, Gebläserelais, PTC-Heizungsrelais Nr. 1) |
| PDM 1 | 15A | Smart Key-Steuermodul |
| AIRBAG | 15A | SRS-Steuermodul, Insassenerkennungssensor |
| IG1 | 25A | PCB-Block (Sicherung: ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MODUL2 | 10 A | Kabelloses Ladegerät, Smart-Key-Steuermodul, BCM, A/V- und Navigations-Haupteinheit, ICM-Relaisbox (Steckdosenrelais), Power-Außenspiegelschalter, AMP |
| WASCHMASCHINE | 15A | Multifunktionsschalter |
| WISCHER (LO/HI) | 10 A | BCM, PCB-Block (Relais für Frontscheibenwischer (niedrig), Frontscheibenwischermotor |
| WISCHER RR | 15A | Heckscheibenwischerrelais, Heckscheibenwischermotor |
| WISCHER FRT | 25A | Frontwischermotor, PCB-Block (Frontwischer (niedrig) Relais) |
| BEHEIZTER SPIEGEL | 10 A | Fahrer-/Beifahrerstrom-Außenspiegel, A/C-Steuermodul, ECM |
| STROMAUSGANG 1 | 20A | Zigarettenanzünder |
| BEHEIZTE LENKUNG | 15A | BCM |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2019)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| ALT | 150A | E/R-Verteilerblock (Sicherung – ABS 1, ABS 2, 4WD), Lichtmaschine |
| MDPS | 80A | MDPS-Einheit |
| B+ 5 | 60A | PCB Block ((Sicherung – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Motorsteuerrelais) |
| B+ 2 | 60A | IGPM ((Sicherung – S/HEATER), IPSO, IPS1, IPS2) |
| B+ 3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+ 4 | 50A | IGPM (Sicherung – P/WINDOW LH, P/WINDOW RH, HECKTOR OFFEN, SCHIEBEDACH, B/ALARM HORN, STROMAUSGANG 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| LÜFTER | 60A/50A | E/R-Verteilerblock (Kühlgebläse-Relais Nr. 2, Kühlgebläse-Relais Nr. 1) |
| HECKHEIZUNG | 40A | E/R-Verteilerblock (Relais für Heckscheibenheizung) |
| GEBLÄSE | 40A | E/R-Verteilerblock (Gebläserelais) |
| IG1 | 40A | Ohne Smark Key: Zündschalter mit Smark Key: E/R Junction Block (PDM #3 (IG1) Relais, PDM #2 (ACC) Relais) |
| IG2 | 40A | Ohne Markierungsschlüssel: Zündschalter, E/R-Verteilerblock (Srart-Relais Nr. 1) Mit Markierungsschlüssel: E/R-Verzweigungsblock (PDM #4 (IG2)-Relais, Srart-1-Relais) |
| PTC-HEIZUNG 1 | 50A | E/R-Verteilerblock (PTC-Heizungsrelais Nr. 1) |
| PTC-HEIZUNG 2 | 50A | E/R-Verteilerblock (PTC-Heizungsrelais #2) |
| TCU 1 | 15A | TCM |
| VAKUUMPUMPE | 20A | Vakuumpumpe |
| BENZINPUMPE | 20A | E/R-Verteilerblock (Kraftstoffpumpenrelais) |
| B+ 1 | 40A | IGPM ((Sicherung – BREMSSCHALTER, PDM 1, TÜRSCHLOSS, MODUL 1, PDM 2), Leckstrom-Autocut-Vorrichtung) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | 4WD ECM |
| ABS 1 | 40A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| ABS 2 | 30A | ESC-Steuermodul |
| GAMMA 1.6L T-GDI | ||
| SENSOR 2 | 10 A | PCB-Block (A/CON-Relais), E/R-Verteilerblock (Kühlgebläse-Relais Nr. 1), Spülsteuermagnetventil, RCV-Steuermagnetventil, Ölsteuerventil Nr. 1 bis Nr. 2, Kanisterschließventil |
| Steuergerät 2 | 10 A | ECM |
| Steuergerät 1 | 20A | ECM |
| INJEKTOR | 15A | – |
| SENSOR 1 | 15A | Sauerstoffsensor (oben), Sauerstoffsensor (unten) |
| ZÜNDSPULE | 20A | Zündspule #1~#4 |
| ECU 3 | 15A | ECM |
| Klimaanlage | 10 A | PCB-Block (A/CON-Relais) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Vakuumpumpe |
| ABS 3 | 10 A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| TCU 2 | 15A | TCM, Getriebebereichsschalter |
| SENSOR 3 | 10 A | E/R-Verteilerblock (Kraftstoffpumpenrelais) |
| ECU 4 | 15A | ECM |
| H/LAMPE HI | 10 A | PCB-Block (Scheinwerfer-(Hoch)-Relais) |
| HORN | 15A | Leiterplattenblock (Hornrelais) |
| NU 2.0L MPI | ||
| SENSOR 2 | 10 A | PCB-Block (A/CON-Relais), E/R-Verteilerblock (Kühlgebläse-Relais Nr. 2, Kühlgebläse-Relais Nr. 1), Spülsteuerungs-Magnetventil, Elektronisches Thermostat, Variables Einlass-Magnetventil, Ölregelventil Nr. 1 bis Nr. 3, Kanister-Schließventil |
| Steuergerät 2 | 10 A | – |
| Steuergerät 1 | 20A | PCM |
| INJEKTOR | 15A | Injektor #1~#4 |
| SENSOR 1 | 15A | Sauerstoffsensor (oben), Sauerstoffsensor (unten) |
| ZÜNDSPULE | 20A | Zündspule #1~#4 |
| ECU 3 | 15A | PCM |
| Klimaanlage | 10 A | PCB-Block (A/CON-Relais) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Mehrzweck-Prüfanschluss, ESC-Steuermodul |
| TCU 2 | 15A | Getriebebereichsschalter Range |
| SENSOR 3 | 10 A | E/R-Verteilerblock (Kraftstoffpumpenrelais) |
| ECU 4 | 15A | PCM |
| H/LAMPE HI | 10 A | PCB-Block (Scheinwerfer-(Hoch)-Relais) |
| HORN | 15A | Leiterplattenblock (Hornrelais) |
