Hier finden Sie die Sicherungskasten-Belegung für den Fiat Multipla der Baujahre 2005 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Fiat Multipla 2005-2010
Motorraum

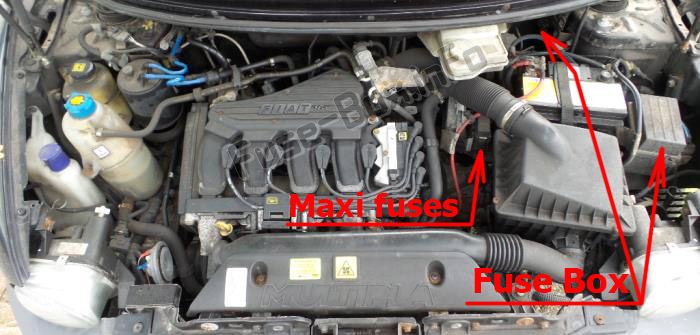

Der Sicherungskasten befindet sich neben der Batterie
Auf der Fahrgastraumtrennwand
Maxi-Sicherungen
Passagierabteil

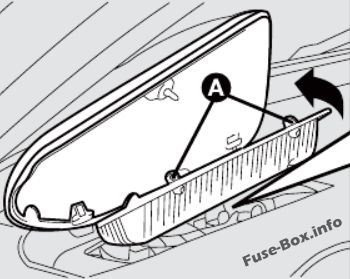

Der Sicherungskasten befindet sich unter dem Abstellraum auf der Fahrerseite.
ad vertisements
Sicherungsdiagramme
Motorraum
Nur Benzinversionen
Nur JTD-Versionen
Auf der Fahrgastraumtrennwand
Maxi-Sicherungen
Zuordnung der Sicherungen im Motorraum
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| Nur Dieselversionen | ||
| 29 | 7,5 | Fiat-Code |
| 30 | 20 | Webasto Kessel (zusätzliche Heizung) |
| 31 | 7,5 | Hauptrelais |
| 32 | 10 | Abs |
| 33 | 25 | Dieselkraftstofffilterheizung |
| 34 | 7,5 | + 15 CCM- und Fiat-Code-Steuereinheit |
| 35 | 30 | Scheinwerferwaschpumpe |
| Nur Benzinversionen | ||
| 36 | 15 | Lambdasonde |
| 37 | 7,5 | + 15 CCM- und Fiat-Code-Steuereinheit |
| 38 | 7,5 | + 30 Fiat-Code-Steuereinheit |
| 39 | 7,5 | + 15 ABS |
| 40 | 20 | Scheinwerferwaschpumpe |
| Auf der Fahrgastraumtrennwand | ||
| 41 | 40 | Motorkühlgebläse (mit Heizung) |
| 41 | 50 | Motorkühlgebläse (mit Klimaanlage) |
| 42 | 60 | Glühkerzen |
| 43 | 60 | Abs |
| Maxi-Sicherungen | ||
| 44 | 30 | Zündschalter (EFI) |
| 45 | 30 | Elektronische Einspritzung (IGN) |
| 46 | 60 | Schutz der Sekundärsteuereinheit |
| 47 | 80 | Schutz des Fahrgastraumsteuergeräts |
| 48 | 7,5 | Radiotaxi |
Passagierabteil
ad vertisements

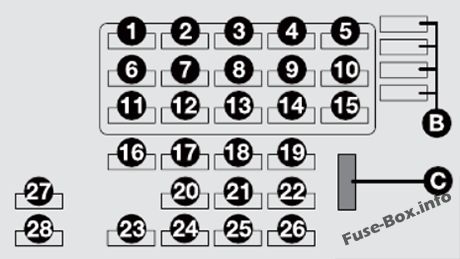

Zuordnung der Sicherungen im Fahrgastraum
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| 1 | 10 | Rechter Fernlicht |
| 2 | 10 | Fernlicht links |
| 2 | 10 | Fernlicht-Warnleuchte |
| 3 | 20 | Nebelschlussleuchten |
| 3 | 20 | Warnleuchte für Nebelschlussleuchten |
| 3 | 20 | Seiten- / Rücklichtleistung |
| 4 | 10 | Abblendlicht links |
| 5 | 30 | Innenraumventilator |
| 6 | 10 | Kennzeichenleuchte rechts |
| 6 | 10 | Seitenlicht rechts vorne |
| 6 | 10 | Zigarettenanzünderlicht |
| 6 | 10 | Aschenbecher Licht |
| 6 | 10 | Seiten- / Rücklicht-Warnleuchte |
| 6 | 10 | Soundsystem Licht |
| 6 | 10 | Linkes Rücklicht |
| 7 | 10 | Kennzeichenleuchte links |
| 7 | 10 | Seitenlicht links vorne |
| 7 | 10 | Rücklicht rechts |
| 7 | 10 | Beleuchtung des Heizungssystems |
| 8 | 10 | Rechter Abblendstrahl |
| 8 | 10 | Bremsflüssigkeitswarnleuchte |
| 8 | 10 | Scheinwerfereinsteller |
| 8 | 10 | Relaisspule für Scheinwerferwaschanlage |
| 9 | 15 | Feuerzeug |
| 9 | 15 | Conditioner Kompressor |
| 10 | 20 | Scheinwerferwaschanlage |
| 10 | 20 | Scheibenwischer |
| 10 | 20 | Heckscheibenwischer |
| 11 | 20 | Horn |
| 12 | 10 | + 30 Instrumententafel |
| 12 | 10 | + 30 Deckenleuchte vorne |
| 12 | 10 | + 30 EOBD Fiat Tester |
| 12 | 10 | + 30 Deckenleuchte hinten |
| 12 | 10 | + 30 Soundsystem |
| 12 | 10 | + 30 Connect-Navi |
| 12 | 10 | + 30 Navigator |
| 12 | 10 | + 30 Uhr |
| 12 | 10 | + 30 Schiebedach |
| 12 | 10 | + 30 Webasto (zusätzliche Heizung) |
| 12 | 10 | + 30 Anti-Thett-Steuergerät |
| 13 | 15 | Rückfahrscheinwerfer |
| 13 | 15 | Fahrtrichtungsanzeiger vorne |
| 13 | 15 | Bremslicht |
| 13 | 15 | Drittes Bremslicht |
| 13 | 15 | Fahrtrichtungsanzeiger hinten |
| 13 | 15 | Warnleuchte für Fahrtrichtungsanzeiger |
| 13 | 15 | Seitenrichtungsanzeiger |
| 13 | 15 | Warnleuchte für Warnblinkanlage |
| 13 | 15 | +15 Handy |
| 13 | 15 | +15 Soundsystem |
| 13 | 15 | +15 connect-nav |
| 13 | 15 | +15 Navigator |
| 13 | 15 | Diebstahlsicherung |
| 14 | 10 | Warnblinkleistung |
| 14 | 10 | Diebstahlsicherung geführt |
| 14 | 10 | Diebstahlsicherung |
| 15 | 30 | Heizbare Heckscheibe |
| 15 | 30 | Abtauung des elektrischen Spiegels |
| 16 | 15 | Nebelscheinwerfer |
| 17 | 7,5 | Elektrische Spiegelbewegung |
| 17 | 7,5 | Luftumwälzung |
| 17 | 7,5 | Zigarettenanzünder-Relaisspule |
| 17 | 7,5 | Scheibenwischer-Relaisspule |
| 17 | 7,5 | Elektrische Sitzrelais-Spule |
| 17 | 7,5 | Heizungsrelais-Spule |
| 17 | 7,5 | Beheizte Relaisspule der Heckscheibe |
| 17 | 7,5 | 12V Steckdosen Relaisspule |
| 18 | 30 | Elektrische Fensterheber vorne |
| 19 | 30 | Tunnel 12V Steckdose |
| 19 | 25 | Boot 12V Steckdose |
| 20 | 25 | Voreinstellung des Kühlschranks |
| 20 | 25 | Elektrische Sitzerhöhung |
| 21 | 7,5 | Abtauung des elektrischen Spiegels |
| 22 | 7,5 | Airbagschaltung |
| 23 | 7,5 | ASR ON-Taste |
| 24 | 20 | ABI-Steuergerät (elektrische Fensterheber / Haustürschloss) |
| 25 | 7,5 | +15 Telefonvoreinstellung |
| 25 | 7,5 | +15 Soundsystem |
| 25 | 7,5 | + 15 Schiebedach-Relaisspule |
| 25 | 7,5 | +15 Navigator |
| 25 | 7,5 | + 15 Fernbedienungsempfänger |
| 25 | 7,5 | + 15 Taxameter |
| 25 | 7,5 | +15 Airbag |
| 25 | 7,5 | + 15 GSM-Box |
| 25 | 7,5 | + 15 ABI-Steuereinheit |
| 26 | 7,5 | + 30 Taxameter |
| 27 | 25 | + 30 Schiebedach |
| 28 | 25 | Fensterheber hinten |
| Die mit Buchstabe (B) gekennzeichnete Sicherungsgruppe enthält Ersatzfilamente. C – die Zange. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Fiat Multipla?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
