Hier finden Sie die Sicherungskasten-Belegung für den Fiat Sedici der Baujahre 2006 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Fiat Sedici 2006-2014
Motorraum

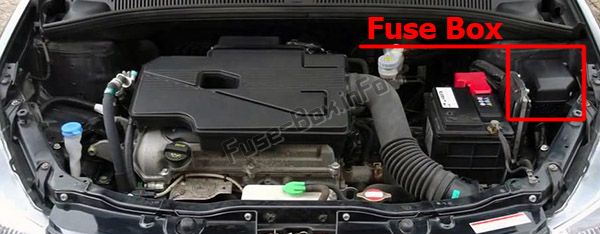

Der Sicherungskasten befindet sich im Motorraum
Instrumententafel

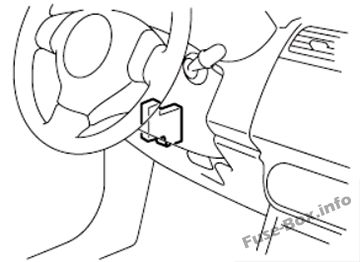

Die Sicherungen befinden sich unter der Fahrerseite des Armaturenbretts.
Entfernen Sie die Sicherungskastenabdeckung, indem Sie sie abziehen.
ad vertisements
Motorraum, Benzinmotor
Zuordnung der Sicherungen im Motorraum (Benzinmotormodelle)
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| 1 | 80 | Alle elektrische Last |
| 2 | 50 | Fensterheber, Zündwischer, Anlasser |
| 3 | 50 | Rücklicht, Heckdefogger, Türschloss. Gefahr / Horn, Kuppel |
| 4 | 80 | Heizung, Luftkompressor, Servolenkung |
| 5 | 15 | Kühlerlüfter, Nebelscheinwerfer, Scheinwerfer |
| 6 | 15 | Scheinwerfersicherung (rechts) |
| 7 | 15 | Scheinwerfersicherung (links) |
| 8 | 20 | Nebelscheinwerfersicherung |
| 9 | 60 | Sicherung des Servolenkungssteuergeräts |
| 10 | 40 | ABS-Steuermodulsicherung |
| 11 | 30 | Kühlerlüftersicherung |
| 12 | 30 | ABS-Steuermodulsicherung |
| 13 | 30 | Motorsicherung starten |
| 14 | 50 | Zündschaltersicherung |
| 15 | 30 | Gebläsesicherung |
| 16 | 20 | Luftkompressorsicherung |
| 17 | 15 | Drosselklappensicherung |
| 18 | 15 | Automatische Getriebesicherung (falls vorhanden) |
| 19 | 15 | Kraftstoffeinspritzsicherung |
| 20 | – – | Automatische Getriebesicherung (falls vorhanden) |
| 21 | – – | Luftkompressorrelais |
| 22 | – – | Kraftstoffpumpenrelais |
| 23 | – – | Kondensatorlüfterrelais |
| 24 | – – | Nebelscheinwerferrelais |
| 25 | – – | Drosselmotorrelais |
| 26 | – – | FI MAIN |
| 27 | – – | Motorrelais starten |
| 28 | – – | Kühlerlüfterrelais |
ad vertisements

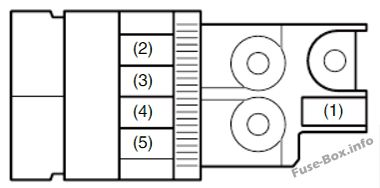

Motorraum, Dieselmotor
Zuordnung der Sicherungen im Motorraum (Dieselmotormodelle)
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| 1 | 80 | Glühen |
| 2 | 30 | Kraftstoffheizung |
| 3 | 140 | Alle elektrische Last |
| 4 | 50 | Licht |
| 5 | 30 | Nebenheizung |
| 6 | 30 | Nebenheizung |
| 7 | 30 | Nebenheizung |
| 8 | 15 | Scheinwerfersicherung (rechts) |
| 9 | 15 | Scheinwerfersicherung (links) |
| 10 | 20 | Nebelscheinwerfersicherung |
| 11 | 50 | Zündung |
| 12 | 60 | Sicherung des Servolenkungssteuergeräts |
| 13 | 40 | ABS-Steuermodulsicherung |
| 14 | 30 | Kühlerlüftersicherung |
| 15 | 30 | ABS-Steuermodulsicherung |
| 16 | 30 | Motorsicherung starten |
| 17 | 50 | Zündung |
| 18 | 30 | Gebläsesicherung |
| 19 | 10 | Luftkompressorsicherung |
| 20 | 20 | Sicherung der Kraftstoffpumpe |
| 21 | 30 | Kondensatorlüftersicherung |
| 22 | 20 | Kraftstoffeinspritzsicherung |
| 23 | – – | Nebenheizungsrelais 3 |
| 24 | – – | Luftkompressorrelais |
| 25 | – – | Kraftstoffpumpenrelais |
| 26 | – – | Kondensatorlüfterrelais |
| 27 | – – | Nebelscheinwerferrelais |
| 28 | – – | Nebenheizungsrelais 2 |
| 29 | – – | Nebenheizungsrelais |
| 30 | – – | Motorrelais starten |
| 31 | – – | Kühlerlüfterrelais |
| 32 | – – | Kühlerlüfterrelais |
| 33 | – – | Kühlerlüfterrelais |
| 34 | – – | Kraftstoffheizung |
| 35 | – – | Kraftstoffeinspritzung Haupt |
| 36 | 10 | EPI |
| 37 | 10 | Kraftstoffeinspritzung |
| 38 | 15 | INJ DVR |
ad vertisements

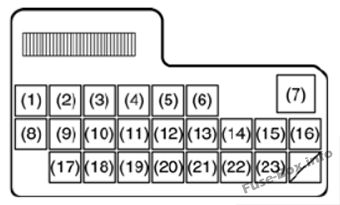

Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | 15 | Zündspule |
| 3 | 10 | Reservebeleuchtung |
| 4 | 10 | Meter |
| 5 | 15 | Zubehörteil |
| 6 | 15 | Zubehör 2 |
| 7 | 30 | Elektrischer Fensterheber |
| 8 | 30 | Wischer |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Antiblockiersystem |
| 12 | 10 | Rücklicht |
| 13 | 10 | Bremslicht |
| 14 | 20 | Türschloss |
| 15 | 15 | 4WD Licht |
| 16 | 10 | ST SIG |
| 17 | 15 | Sitzheizung |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Nebelschlußleuchte |
| 20 | 15 | Kuppel |
| 21 | 30 | Heckscheibenheizung |
| 22 | 15 | Hupe / Gefahr |
| 23 | 10 | Horn / Hazard Fiat CODE (Wegfahrsperre) |
