In diesem Artikel betrachten wir den Fiat Qubo / Fiorino der dritten Generation (Typ 225), der von 2008 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Fiat Qubo (Fiorino) 2014, 2015, 2016, 2017 und 2018 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Fiat Qubo, Fiorino 2008-2018
Sicherungen des Zigarettenanzünders (Steckdose) im Fiat Qubo / Fiorino sind die Sicherungen F15, F85 im Sicherungskasten des Motorraums und die Sicherungen F94, F96 im Sicherungskasten des Fahrgastraums.
Motorraum
Der Sicherungskasten befindet sich auf der rechten Seite des Motors.
Deckel abnehmen:

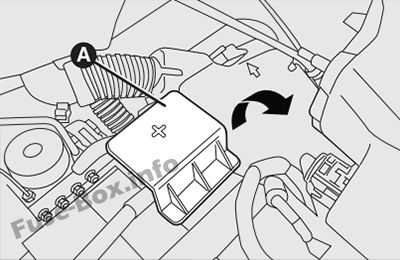

– Entfernen Sie den Schutzdeckel A vom Pluspol der Batterie, indem Sie ihn nach oben heben.

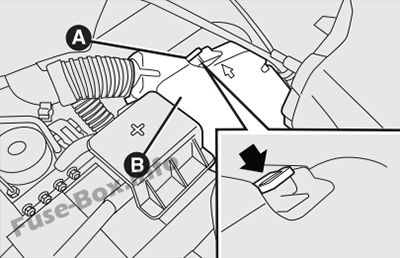

– Drücken Sie auf die Lasche A und entfernen Sie den Schutzdeckel B des Sicherungskastens.

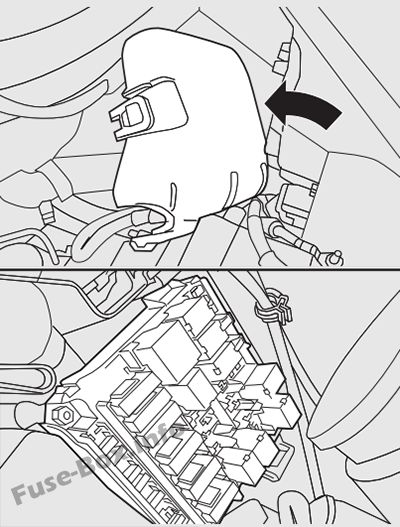

– Bewegen Sie den Deckel in Richtung Scheinwerfer, drehen Sie ihn gegen den Uhrzeigersinn (wie durch den Pfeil dargestellt) und entfernen Sie ihn dann.
– Auf diese Weise kann auf den Sicherungskasten zugegriffen werden.
Sicherungskastendeckel wieder anbringen:

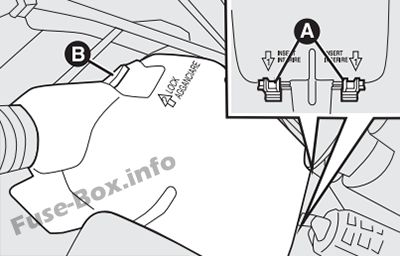

– Setzen Sie die beiden Laschen A in die entsprechenden Sitze am Sicherungskasten ein.
– Befestigen Sie die Lasche B wieder am entsprechenden Sitz, bis sie einrastet.
Passagierabteil

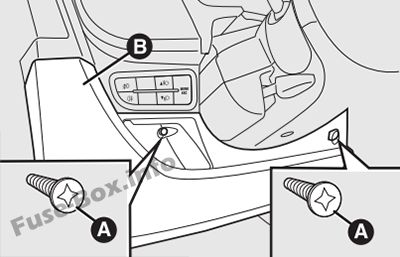

Lösen Sie die beiden Schrauben A mit dem Metalleinsatz des Zündschlüssels und entfernen Sie die Klappe B.
ad vertisements
2014, 2015, 2016
Motorraum

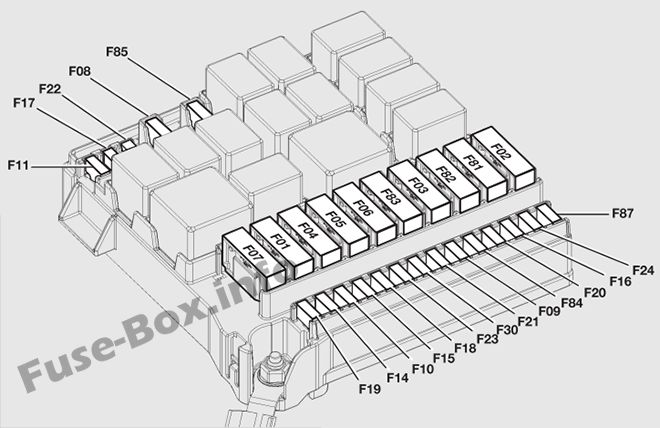

Zuordnung der Sicherungen im Motorraum (2014, 2015, 2016)
| № | AMPS | GESCHÜTZTES GERÄT |
|---|---|---|
| F09 | 15 | Ersatz (Anhängerkit) |
| F10 | 10 | Hörner |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | – – | Schonen |
| F19 | 7.5 | Kompressor der Klimaanlage |
| F20 | 30 | Beheizte Heckscheibe, Spiegelentfroster |
| F21 | 15 | Benzinpumpe |
| F30 | 15 | Nebellichter |
| F08 | – – | Schonen |
| F85 | 30 | Zigarettenanzünder / Fahrgastraumsteckdose / Sitzheizung |
| F87 | 7.5 | + 15 Rückfahrscheinwerfer / Luftmengenmesser / Wasser in Kraftstoffsensor / Relaisspulen T02, T05, TI4, TI7 und TI9 |
ad vertisements
Passagierabteil

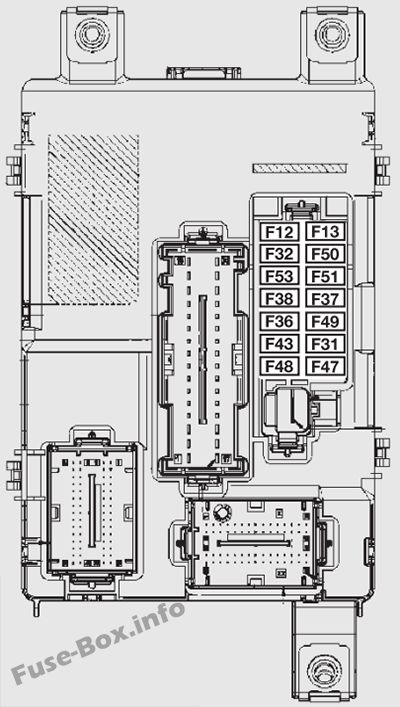

Zuordnung der Sicherungen im Fahrgastraum (2014, 2015, 2016)
| № | AMPS | GESCHÜTZTES GERÄT |
|---|---|---|
| F12 | 7.5 | Sonnenblende (Beifahrerseite) |
| F13 | 7.5 | Abblendlicht (Fahrerseite) / Scheinwerferkorrektur |
| F31 | 5 | INT / A SCM-Relaisspulen |
| F32 | 7.5 | Zeitgesteuerte Innenbeleuchtung |
| F36 | 10 | Funk-Bluetooth-Systemknoten / Blue & Me-Knoten / EOBD-Diagnosebuchse / Volumenalarm-ECU / Alarmsirenen-ECU |
| F37 | 5 | Instrumententafelknoten / Bremslichtsteuerung (NEIN) |
| F38 | 20 | Tür- / Kofferraumverriegelungsaktuatoren |
| F43 | 15 | Scheibenwaschanlage / Heckscheibenwaschanlage bidirektionale Pumpe |
| F47 | 20 | Elektrisches Frontfenster (Fahrerseite) |
| F48 | 20 | Elektrisches Frontfenster (Beifahrerseite) |
| F49 | 5 | Kontrollleuchten / Parksensoren ECU / Elektrische Außenspiegel / Volumenalarm-ECU |
| F51 | 5 | INT Funkknoten / Bluetooth-System ECU / Blue & Me-Knoten / Bewegung der elektrischen Außenspiegel / Kupplungsschalter / Bremslichtsteuerung (NC) |
| F53 | 5 | Instrumententafelknoten |
| F41 | 7.5 | Externe Spiegelentfroster |
| F45 | – – | Schonen |
| F46 | – – | Schonen |
| F90 | – – | Schonen |
| F91 | – – | Schonen |
| F92 | – – | Schonen |
| F93 | – – | Schonen |
| F94 | 15 | Zigarettenanzünder / Steckdose |
| F95 | – – | Schonen |
| F96 | 15 | Zigarettenanzünder / Steckdose |
| F97 | 10 | Vordersitzheizung (Fahrer) |
| F98 | 10 | Vordersitzheizung (Beifahrer) |
2017
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2017)
| № | AMPS | GESCHÜTZTES GERÄT |
|---|---|---|
| F09 | 15 | Ersatz (Anhängerkit) |
| F09 | 10 | Magnetventile für Methansysteme (CNG) |
| F10 | 10 | Hörner |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | 15 | Steckdose hinten |
| F19 | 7.5 | Kompressor der Klimaanlage |
| F20 | 30 | Beheizte Heckscheibe, Spiegelentfroster |
| F21 | 15 | Benzinpumpe |
| F08 | 15 | Nebellichter |
| F85 | 30 | Zigarettenanzünder / Fahrgastraumsteckdose / Sitzheizung |
| F87 | 7.5 | +15 Rückfahrscheinwerfer / Luftmengenmesser / Wasser in Kraftstoffsensor / Relaisspulen T02, T05, TI4, TI7 und TI9 (Versionen 1.4) |
| F87 | 5 | IBS Batterieladesensor für Start & Stop-System (1.3 Multijet mit Start & Stop) |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2017)
| № | AMPS | GESCHÜTZTES GERÄT |
|---|---|---|
| F12 | 7.5 | Abblendlicht (Beifahrerseite) |
| F13 | 7,5 / 50 | Abblendlicht (Fahrerseite) / Scheinwerferausrichtungskorrektur |
| F31 | 5 | INT / A SCM-Relaisspulen |
| F32 | 7.5 | Zeitgesteuerte Innenbeleuchtung (Option) |
| F36 | 10 | Funk-Bluetooth-Fi-Systemknoten / Blue & Me-Knoten / EOBD-Diagnosebuchse / Volumenalarm-ECU / Alarmsirenen-ECU |
| F37 | 5 | Instrumententafelknoten / Bremslichtsteuerung (NEIN) |
| F38 | 20 | Aktuatoren für Tür- / Gepäckraumverriegelung (Option) |
| F43 | 15 | Scheibenwaschanlage / Heckscheibenwaschanlage bidirektionale Pumpe |
| F47 | 20 | Elektrisches Frontfenster (Fahrerseite) (Option) |
| F48 | 20 | Elektrisches Frontfenster (Beifahrerseite) (Option) |
| F49 | 5 | Kontrollleuchten / Parksensoren ECU / Elektrische Außenspiegel / Volumenalarm-ECU |
| F51 | 7.5 | INT Funkknoten / Bluetooth-Fi-System ECU / Blue & Me ™ -Knoten / Bewegung der elektrischen Außenspiegel / Kupplungsschalter / Bremslichtsteuerung (NC) |
| F53 | 5 | Instrumententafelknoten |
| F41 | 7.5 | Externe Spiegelentfroster |
| F45 | – – | Schonen |
| F46 | – – | Schonen |
| F90 | – – | Schonen |
| F91 | – – | Schonen |
| F92 | – – | Schonen |
| F93 | – – | Schonen |
| F94 | 15 | Zigarettenanzünder / Steckdose |
| F95 | – – | Schonen |
| F96 | 15 | Zigarettenanzünder / Steckdose |
| F97 | 10 | Vordersitzheizung (Fahrerseite) |
| F98 | 10 | Vordersitzheizung (Beifahrerseite) |
2018
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2018)
| № | AMPERE | GESCHÜTZTES GERÄT |
|---|---|---|
| F09 | 10 | Ersatz (Anhängerkit) |
| F09 | 10 | Magnetsystem für Methansysteme (CNG) |
| F10 | 10 | Hörner |
| F14 | 15 | Fernlichtscheinwerfer |
| F15 | 15 | Steckdose hinten |
| F 16 | 7.5 | Steuergerät für Dualogic-Getriebe und Wählhebel (+ Zündstromversorgung) |
| F19 | 7.5 | Klimakompressor |
| F20 | 30 | Beheizte Heckscheibe, Spiegelentfroster |
| F21 | 15 | Benzinpumpe |
| F08 | 15 | Nebellichter |
| F82 | 30 | Dualogic ™ Pumpenstromversorgung (+ Batterie) |
| F84 | 15 | Dualogic ™ Getriebesteuergerät (+ Batteriestromversorgung) |
| F85 | 30 | Zigarettenanzünder / Fahrgastraumsteckdose / Sitzheizung / USB APO |
| F87 | 5 | IBS Batterieladesensor für Start & Stop-System (1.3 Multijet Euro 6 mit Start & Stop) |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2018)
| № | AMPS | GESCHÜTZTES GERÄT |
|---|---|---|
| F12 | 7.5 | Abblendlicht (Beifahrerseite) |
| F13 | 7,5 / 50 | Abblendlicht (Fahrerseite) / Scheinwerferausrichtungskorrektur |
| F31 | 5 | INT / A SCM-Relaisspulen |
| F32 | 7.5 | Zeitgesteuerte Innenbeleuchtung (Option) |
| F36 | 10 | Funk-Bluetooth-Fi-Systemknoten / Blue & Me-Knoten / EOBD-Diagnosebuchse / Volumenalarm-ECU / Alarmsirenen-ECU |
| F37 | 5 | Instrumententafelknoten / Bremslichtsteuerung (NEIN) |
| F38 | 20 | Aktuatoren für Tür- / Gepäckraumverriegelung (Option) |
| F43 | 15 | Scheibenwaschanlage / Heckscheibenwaschanlage bidirektionale Pumpe |
| F47 | 20 | Elektrisches Frontfenster (Fahrerseite) (Option) |
| F48 | 20 | Elektrisches Frontfenster (Beifahrerseite) (Option) |
| F49 | 5 | Kontrollleuchten / Parksensoren ECU / Elektrische Außenspiegel / Volumenalarm-ECU |
| F51 | 7.5 | INT Funkknoten / Bluetooth-Fi-System ECU / Blue & Me ™ -Knoten / Bewegung der elektrischen Außenspiegel / Kupplungsschalter / Bremslichtsteuerung (NC) |
| F53 | 5 | Instrumententafelknoten |
| F41 | 7.5 | Externe Spiegelentfroster |
| F45 | – – | Schonen |
| F46 | – – | Schonen |
| F90 | – – | Schonen |
| F91 | – – | Schonen |
| F92 | – – | Schonen |
| F93 | – – | Schonen |
| F94 | 15 | Zigarettenanzünder / Steckdose |
| F95 | – – | Schonen |
| F96 | 15 | Zigarettenanzünder / Steckdose |
| F97 | 10 | Vordersitzheizung (Fahrerseite) |
| F98 | 10 | Vordersitzheizung (Beifahrerseite) |
