Hier finden Sie die Sicherungskasten-Belegung für den Fiat Tipo der Baujahre 2016 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Fiat Tipo 2016-2019 ..
- Motorraum
- Instrumententafel
- Unter dem Steuergerät des Armaturenbretts
- Sicherungskasten im Gepäckraum
- 2016, 2017, 2018
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Fiat Tipo?
- Was zeigt die Sicherungsbelegung?
- Weitere Fiat Sicherungskasten-Belegungen
Sicherungsbelegung Fiat Tipo 2016-2019 ..
Motorraum

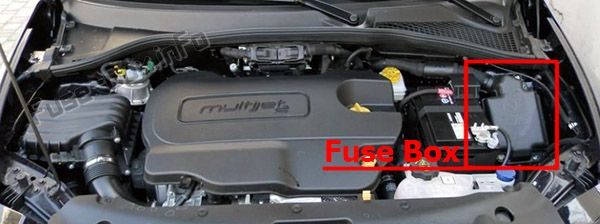

Der Sicherungskasten befindet sich neben der Batterie.
Die Nummer für die elektrische Komponente, die jeder Sicherung entspricht, ist auf der Abdeckung angegeben
Instrumententafel

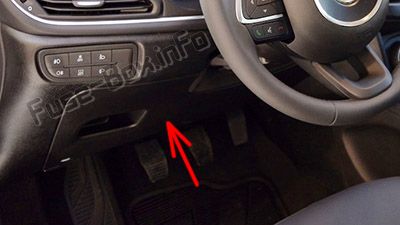

Version mit Linkslenkung : Der Sicherungskasten befindet sich auf der linken Seite der Lenksäule.
Um auf die Sicherungen zuzugreifen, entfernen Sie die Schnappabdeckung und ziehen Sie sie in Ihre Richtung.

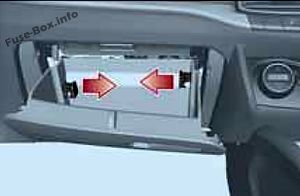

Rechtslenkerversion : Das Steuergerät befindet sich links hinter dem Handschuhfach.

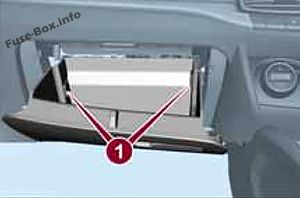

Um auf die Steuereinheit zuzugreifen, drehen Sie das Handschuhfach um und lösen Sie die Sperrhalterungen 1.
Unter dem Steuergerät des Armaturenbretts

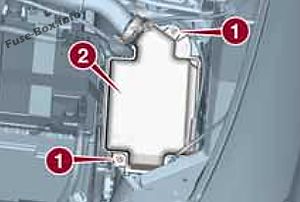

Die Steuereinheit befindet sich links unter dem Armaturenbrett.
Sicherungskasten im Gepäckraum
4-Türer:
5-Türer / Kombi:

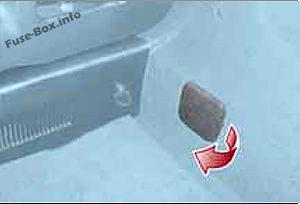

Öffnen Sie die hintere Klappe / Heckklappe, bewegen Sie den Abschnitt der inneren Abdeckung und greifen Sie auf die Sicherungen im Sicherungskasten zu.
ad vertisements
2016, 2017, 2018
Motorraum

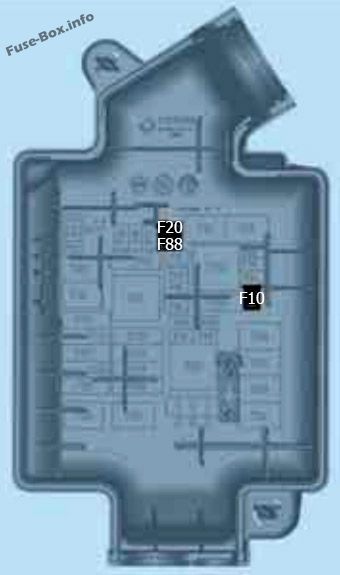

Zuordnung der Sicherungen im Motorraum (2016, 2017, 2018)
| № | AMPERE | Geschützte Komponente |
|---|---|---|
| F10 | 15 | Zweifarbiges Horn |
| F85 | 10 | Lendenwirbelverstellung des Fahrersitzes |
| F88 | 7.5 | Heizspiegel |
| F20 | 30 | Heizbare Heckscheibe |
Instrumententafel
ad vertisements

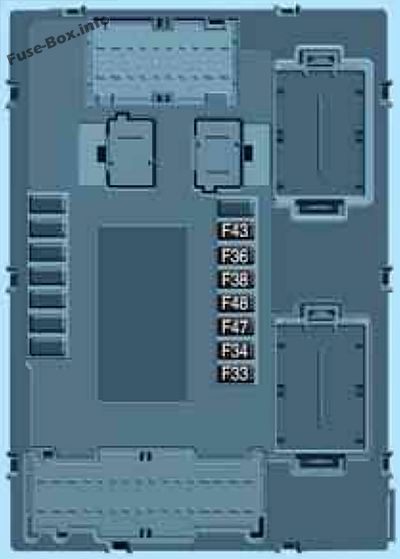

Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2016, 2017, 2018)
| № | AMPERE | Geschützte Komponente |
|---|---|---|
| F47 | 25 | Elektrisches Frontfenster (Fahrerseite) |
| F48 | 25 | Elektrisches Frontfenster (Beifahrerseite) |
| F36 | 15 | Lieferung für Uconnect ™ -System, Klimatisierungssystem, EOBD-System, USB / AUX-Anschluss, Lenkradsteuerung. |
| F38 | 20 | Dead Lock-Gerät (Entriegeln der Fahrertür für Versionen / Märkte, sofern vorhanden) / Entriegeln der Tür / Zentralverriegelung / Entriegeln der elektrischen Heckklappe |
| F43 | 20 | Scheibenwaschpumpe |
| F33 | 25 | Elektrisches Fenster hinten links |
| F34 | 25 | Elektrisches Fenster hinten rechts |

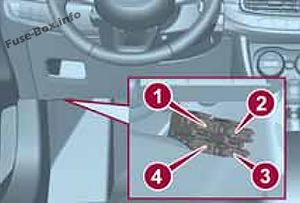

Unter dem Armaturenbrett
Zuordnung der Sicherungen unter Dashboard (2016, 2017, 2018)
| № | AMPERE | Geschützte Komponente |
|---|---|---|
| 1 | 7.5 | Entriegeln der Vordertür (Fahrerseite) |
| 2 | 7.5 | Entriegeln der Vordertür (Beifahrerseite) |
| 3 | 7.5 | Entriegeln der hinteren Tür (links) |
| 4 | 7.5 | Entriegelung der hinteren Tür (rechts) |
Gepäckraum

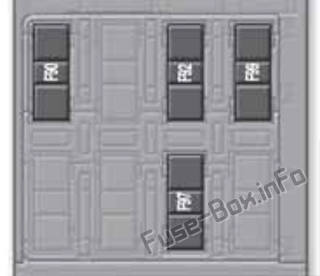

Zuordnung der Sicherungen im Gepäckraum (2016, 2017, 2018)
| № | AMPERE | Geschützte Komponente |
|---|---|---|
| F97 | 15 | 12 V Steckdose hinten |
| F99 | 10 | Fahrersitzheizung |
| F92 | 10 | Beifahrerseitige Vordersitzheizung |
| F90 | 10 | Lendenwirbelverstellung des Fahrersitzes |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Fiat Tipo?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
