Honda Accord Hybrid Sicherungskasten Belegung 2013–2017. Position der Sicherungskästen, Sicherungsdiagramme, Sicherungen und Relais.

Hier finden Sie die Sicherungskasten-Belegung für den Honda Accord Hybrid der Baujahre 2013 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.

Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.

der Inhalt
  1. Sicherungsanordnung Honda Accord Hybrid 2013-2017
  2. Passagierabteil
  3. Motorraum
  4. Zuordnung der Sicherungen im Fahrgastraum (2014, 2015)
  5. Belegung der Sicherungen im Motorraum (2014, 2015)
  6. Belegung der Sicherungen im Fahrgastraum (2017)
  7. Belegung der Sicherungen im Motorraum (2017)
  8. Häufige Fragen zum Sicherungskasten
  9. Wo befindet sich der Sicherungskasten beim Honda Accord Hybrid?
  10. Was zeigt die Sicherungsbelegung?
  11. Weitere Honda Sicherungskasten-Belegungen

Sicherungsanordnung Honda Accord Hybrid 2013-2017

Honda Accord Hybrid Sicherungsdiagramm

Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen Nr. 14 ( Steckdose für Zubehör hinten – Konsolenfach) und Nr. 40 ( Steckdose für Zubehör vorne – Konsolenscheibe) im Sicherungskasten der Instrumententafel.

Lage des Sicherungskastens

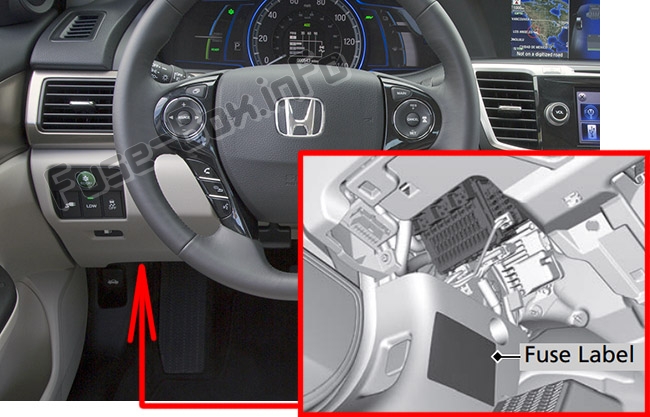

Passagierabteil

Befindet sich unter dem Armaturenbrett.
Die Positionen der Sicherungen sind auf dem Etikett an der Seitenwand angegeben.Position des Sicherungskastens im Fahrgastraum: Honda Accord Hybrid (2013-2017)

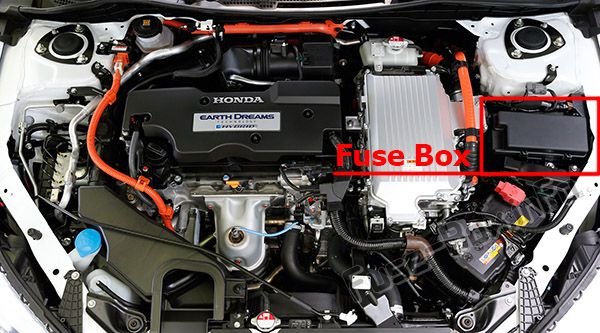

Motorraum

Befindet sich in der Nähe des Bremsflüssigkeitsbehälters.Honda Accord Hybrid Sicherungskasten im Motorraum Sicherungsdiagramm

Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.Honda Accord Hybrid Sicherungsdiagramm



2014, 2015

ad vertisements

Zuordnung der Sicherungen im Fahrgastraum (2014, 2015)

№ Stromkreisgeschützt Ampere
1 Klimaanlage 7,5 A
2 DRL 7,5 A
3 — —
4 – –
5 Meter 10 A
6 SRS 7,5 A
7 Möglichkeit 7,5 A
8 – –
9 Benzinpumpe 20 A
10 ABS/VSA 7,5 A
11 – –
12 Frontscheibenwischer 7,5 A
13 ACG 15 A
14 Steckdose für Zubehör auf der Rückseite (Konsolenfach) 20 A
fünfzehn elektrisch verstellbarer Fahrersitz 20 A
16 Monddach (Option) (20 A)
17 Vordersitzheizungen 20 A
18 Ladedeckel (Option) (10 A)
19 Entriegelung der Beifahrertür 10 A
20 Fahrerseite hintere Tür entriegeln 10 A
21 Fahrertürschloss 10 A
22 Türschloss auf der Beifahrerseite 10 A
23 Fahrertür entriegeln 10 A
24 SRS 10 A
25 Erleuchtung 10 A
26 Tastensperre 7,5 A
27 Parklicht 10 A
28 Lordosenstütze 10 A
29 Rechter Scheinwerfer Fernlicht 10 A
30 Waschmaschine 15 A
31 Klimaanlage Haupt 10 A
32 Fensterheber des Fahrers 20 A
33 Elektrischer Fensterheber Beifahrer 20 A
34 Fensterheber hinten Fahrerseite 20 A
35 Fensterheber hinten Beifahrerseite 20 A
36 Fahrersitz elektrisch verstellbar 20 A
37 ZUBEHÖRTEIL 7,5 A
38 – –
39 Linker Scheinwerfer Fernlicht 10 A
40 Zubehörsteckdose an der Vorderseite (Konsolenpanel) 20 A
41 Fahrerseite Hintertürschloss 10 A
42 Türschloss 20 A
ein CLEVER 10 A
b Hybridsystem (Option) (15 A)
c Hybrid System 10 A
d Gefahr 15 A
e elektrisch verstellbarer Beifahrersitz (Option) (20 A)
f Beifahrersitz elektrisch verschiebbar (Option) (20 A)
G Rücksitzheizungen (Option) (15 A)
ha – –

Belegung der Sicherungen im Motorraum (2014, 2015)

ad vertisements



№ Stromkreisgeschützt Ampere
1 Batterie 150 A
2 EPS 70 A
2 ESB 40 A
2 Motor Elektrische Wasserpumpe 20 A
2 Sicherungskasten Option 1 40 A
2 ABS/VSA-Motor 30 A
2 RFC 40 A
2 IG Haupt 1 30 A
3 Scheinwerfer Abblendlicht Haupt 30 A
3 Links E-PT (Option) (30 A)
3 IG Haupt 2 30 A
3 Scheibenwischermotor 30 A
4 FI-Haupt 15 A
5 PCU Elektrische Wasserpumpe 7,5 A
6 EVTC 20 A
7 IG-Halten 10 A
8 DBW 15 A
9 IG-Spule 15 A
10 Stopplicht 10 A
11 FI Sub 15 A
12 Sicherungskasten Haupt 2 60 A
12 Heckscheibenheizung 50 A
12 Sicherungskasten Haupt 1 60 A
12 ABS/VSA FSR 40 A
12 Sicherungskasten 30 A
12 – –
12 Heizungsmotor 40 A
12 – –
12 Kleines Licht 20 A
12 Sicherungskastenoption 2 40 A
13 PTC 4 40 A
14 PTC 2 40 A
fünfzehn Nebelscheinwerfer (Option) (15 A)
16 Horn 10 A
17 IG halten 3-L/R 15 A
18 Innenbeleuchtung 7,5 A
19 DRL (7,5 A)
20 Premium-Verstärker (Option) (20 A)
21 Sichern 10 A
22 Audio 15 A
23 Lüfter-Timer 7,5 A
24 Abblendlicht rechts Scheinwerfer 10 A (Halogen-Abblendlicht
) / 15 A (LED-Abblendlicht)
25 Abblendlicht linker Scheinwerfer 10 A (Halogen-Abblendlicht
) / 15 A (LED-Abblendlicht)
26 – –



2017

ad vertisements

Belegung der Sicherungen im Fahrgastraum (2017)

№ Stromkreisgeschützt Ampere
1 Klimaanlage 7,5 A
2 DRL 7,5 A
3 — –
4 – –
5 Meter 10 A
6 SRS (7,5 A)
7 Möglichkeit (7,5 A)
8 – –
9 Benzinpumpe 20 A
10 ABS/VSA 7,5 A
11 VB SOL 10 A
12 Frontscheibenwischer 7,5 A
13 ACG 10 A
14 Steckdose für Zubehör auf der Rückseite (Konsolenfach) 20 A
fünfzehn elektrisch verstellbarer Fahrersitz (20 A)
16 Monddach (Option) (20 A)
17 Vordersitzheizungen (20 A)
18 — –
19 Entriegelung der Beifahrertür 10 A
20 Fahrerseite hintere Tür entriegeln 10 A
21 Fahrertürschloss 10 A
22 Türschloss auf der Beifahrerseite 10 A
23 Fahrertür entriegeln 10 A
24 SRS 10 A
25 Erleuchtung 10 A
26 Tastensperre 7,5 A
27 Parklicht 10 A
28 Lordosenstütze (10 A)
29 Rechter Scheinwerfer Fernlicht 10 A
30 Waschmaschine 15 A
31 Klimaanlage Haupt 10 A
32 Fensterheber des Fahrers 20 A
33 Elektrischer Fensterheber Beifahrer 20 A
34 Fensterheber hinten Fahrerseite 20 A
35 Fensterheber hinten Beifahrerseite 20 A
36 Fahrersitz elektrisch verstellbar (20 A)
37 ZUBEHÖRTEIL 7,5 A
38 — —
39 Linker Scheinwerfer Fernlicht 10 A
40 Zubehörsteckdose an der Vorderseite (Konsolenpanel) 20 A
41 Fahrerseite Hintertürschloss 10 A
42 Türschloss 20 A
ein CLEVER 10 A
b SCHALTER (Option) (7,5 A)
c Hybrid System 10 A
d Gefahr 15 A
e elektrisch verstellbarer Beifahrersitz (Option) (20 A)
f Beifahrersitz elektrisch verschiebbar (Option) (20 A)
G Rücksitzheizungen (Option) (15 A)
ha ACL (Option) (15 A)
ich — –
j IG MON (Option) 7,5 A

Belegung der Sicherungen im Motorraum (2017)

ad vertisements



№ Stromkreisgeschützt Ampere
1 Batterie 150 A
2 EPS 70 A
2 ESB 40 A
2 Rechte EPB (Option) (30 A)
2 Sicherungskasten Option 1 40 A
2 Shift-by-Wire (Option) (30 A)
2 RFC 40 A
2 IG Haupt 1 30 A
3 Scheinwerfer Abblendlicht Haupt 30 A
3 Motor Elektrische Wasserpumpe 30 A
3 IG Haupt 2 30 A
3 Scheibenwischermotor 30 A
4 FI-Haupt 15 A
5 PCU Elektrische Wasserpumpe 7,5 A
6 EVTC 20 A
7 IG-Halten 10 A
8 DBW 15 A
9 IG-Spule 15 A
10 Stopplicht 10 A
11 VBU 10 A
12 Sicherungskasten Haupt 2 60 A
12 Heckscheibenheizung 50 A
12 Sicherungskasten Haupt 1 60 A
12 ABS/VSA FSR 40 A
12 Sicherungskasten 30 A
12 ABS/VSA-Motor 30 A
12 Heizungsmotor 40 A
12 Linke EPB (Option) (30 A)
12 Kleines Licht 20 A
12 Sicherungskastenoption 2 40 A
13 Klimaanlage PTC 4 (40A)
14 Klimaanlage PTC 2 (40A)
fünfzehn Nebelscheinwerfer + DRL (10 A)
16 Horn 10 A
17 IG halten 3-L/R 15 A
18 Innenbeleuchtung 7,5 A
19 — —
20 Premium-Verstärker (Option) (20 A)
21 Sichern 10 A
22 Audio 15 A
23 P-ACT-Antrieb (Option) (7,5 A)
24 Abblendlicht rechts Scheinwerfer 10 A
25 Abblendlicht linker Scheinwerfer 10 A
26 IGPS-LAP 10 A

Häufige Fragen zum Sicherungskasten

Wo befindet sich der Sicherungskasten beim Honda Accord Hybrid?

Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.

Was zeigt die Sicherungsbelegung?

Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
