In diesem Artikel betrachten wir Cadillac XTS vor einem Facelifting, das von 2013 bis 2017 erstellt wurde. Hier finden Sie Sicherungskastendiagramme von Cadillac XTS 2013, 2014, 2015, 2016 und 2017 sowie Informationen zur Position der Sicherungsplatten im Inneren das Auto und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac XTS 2013-2017
Sicherungen für Zigarettenanzünder / Steckdose im Cadillac XTS sind die Sicherungen Nr. 6 und 7 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens
Es befindet sich in der Instrumententafel hinter dem Ablagefach links vom Lenkrad.

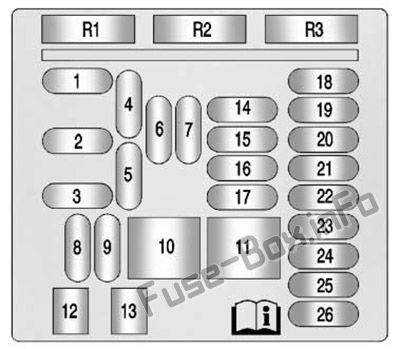

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Beschreibung |
|---|---|
| 1 | 2013-2015: OnStar 2016: Drahtloses Lademodul |
| 2 | Körpersteuerungsmodul 7 |
| 3 | Körpersteuerungsmodul 5 |
| 4 | Radio |
| 5 | Infotainment- und Center-Stack-Displays, Head-up-Display, Kombiinstrument, Unterhaltung auf dem Rücksitz |
| 6 | Steckdose 1 |
| 7 | Steckdose 2 |
| 8 | Körpersteuerungsmodul 1 |
| 9 | Körpersteuerungsmodul 4 |
| 10 | Karosseriesteuergerät 8 (J-Gehäusesicherung) |
| 11 | Frontheizung Lüftung Klimaanlage / Gebläse (J-Case Sicherung) |
| 12 | Beifahrersitz (Leistungsschalter) |
| 13 | Fahrersitz (Leistungsschalter) |
| 14 | Diagnostic Link Connector |
| 15 | Airbag AOS |
| 16 | Handschuhfach |
| 17 | Regler für Heizungslüftungsklimaanlage |
| 18 | 2013-2015: Vorsicherung für Sicherungen 1, 4 und 5 2016: Logistik |
| 19 | Elektronisches Lenksäulenschloss |
| 20 | 2013-2015: Automatische Insassenerkennung 2016: Telematik (OnStar) |
| 21 | Schonen |
| 22 | Lenkradsteuerung / Hintergrundbeleuchtung |
| 23 | Körpersteuerungsmodul 3 |
| 24 | Körpersteuerungsmodul 2 |
| 25 | 2013-2015: Säulenverriegelungsmodul 2016: Servolenkungssäule |
| 26 | AC / DC-Wechselrichter |
| Relais | |
| R1 | Handschuhfachrelais |
| R2 | 2013: Nicht verwendet 2014-2016: Logistisches Relais |
| R3 | Zurückbehaltene Zubehörstromversorgung / Zubehörrelais |
Sicherungskasten im Motorraum

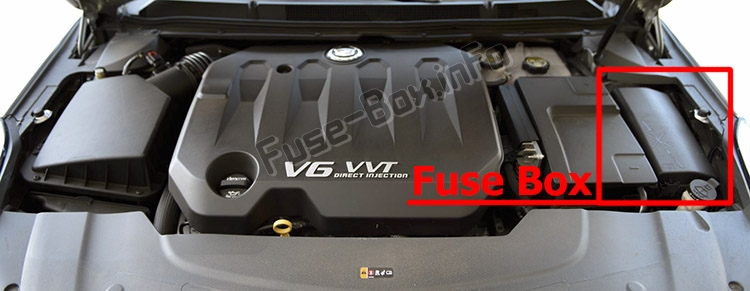

Position des Sicherungskastens
ad vertisements

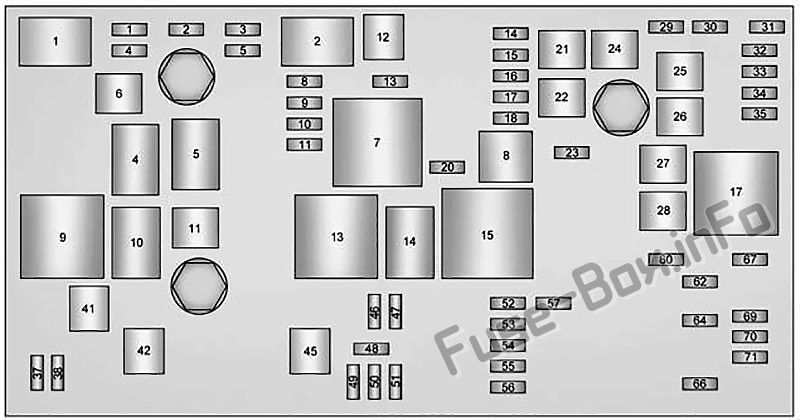

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| Mini-Sicherungen | |
| 1 | Getriebesteuergerät – Batterie |
| 2 | Motorsteuergerät Batterie |
| 3 | Klimakompressorkupplung |
| 4 | Nicht benutzt |
| 5 | Motorsteuergerät laufen / kurbeln |
| 8 | Zündspulen – gerade (Sechszylindermotor) |
| 9 | Zündspulen – ungerade (Sechszylindermotor) |
| 10 | Motorsteuergerät – geschaltete Batterie (vom Motorsteuergerät-Relais) |
| 11 | Sechszylindermotor: Sauerstoffsensorheizung nach dem Katalysator, Luftmassenmesser, Flex-Kraftstoffsensor |
| 13 | Run / Crank für Getriebesteuergerät und Kraftstoffsystemsteuergerät |
| 14 | Rechter beheizter Rücksitz |
| 15 | Links hinten beheizter Sitz |
| 16 | 2013-2015: Belüftete Sitze laufen / kurbeln 2016: Nicht verwendet |
| 17 | Body Run / Kurbel |
| 18 | Autonet Run / Crank (Aftermarket) |
| 20 | 2013-2015: Beheiztes Lenkrad 2016: Nicht verwendet |
| 23 | Variable Kraftsteuerung |
| 29 | Passive Entry / Passive Start Module – Batterie |
| 30 | Allradantriebsmodul |
| 31 | Beheizter Sitz vorne links |
| 32 | Körpersteuerungsmodul 6 |
| 33 | Beheizter Sitz vorne rechts |
| 34 | Ventile des Antiblockiersystems |
| 35 | Verstärker |
| 37 | Rechtes Fernlicht |
| 38 | Linkes Fernlicht |
| 46 | Lüfterrelais |
| 47 | Sechszylindermotor: Sauerstoffsensorheizung des Vorkatalysators, Spülmagnet des Kanisters |
| 48 | 2016: Kühlmittelpumpe |
| 49 | Rechter Entladungsscheinwerfer mit hoher Intensität |
| 50 | Linker Entladungsscheinwerfer mit hoher Intensität |
| 51 | Horn |
| 52 | Clusterlauf / Kurbel |
| 53 | Run / Crank für Innenrückspiegel, Rückfahrkamera |
| 54 | Lauf / Kurbel für Heizung, Lüftung und Klimaanlage |
| 55 | Außenrückspiegel, universeller Garagentoröffner, vordere Fensterschalter |
| 56 | Scheibenwaschanlage |
| 57 | Lenksäulenverriegelung |
| 60 | Beheizter Spiegel |
| 62 | 2013: Ultraschall-Einparkhilfe hinten / Frontkameramodul – Batterie 2014-2015: Nicht verwendet 2016: Massagespeicherpolster |
| 64 | AFL-Modul (Adaptive Forward Lighting) – Batterie |
| 66 | Stammfreigabe |
| 67 | Chassis-Steuermodul |
| 69 | Geregelter Spannungsregelungssensor |
| 70 | Magnetventil entlüften |
| 71 | Speichermodul |
| J-Case-Sicherungen | |
| 6 | Wischer |
| 12 | Anlasser |
| 21 | Heckscheibenfenster |
| 22 | Schiebedach |
| 24 | Front Power Windows |
| 25 | Beibehaltene Zubehörleistung |
| 26 | Antiblockiersystempumpe |
| 27 | Elektrische Feststellbremse |
| 28 | Heckscheiben-Defogger |
| 41 | Bremsvakuum-Hilfspumpe |
| 42 | Lüfter K2 |
| 44 | Scheinwerferwaschanlage |
| 45 | Lüfter K1 |
| Mini-Relais | |
| 7 | Motorsteuerungsmodul |
| 9 | Lüfter |
| 13 | Lüfter |
| 15 | Laufen / Kurbeln |
| 17 | Heckscheiben-Defogger |
| Mikrorelais | |
| 1 | Klimakompressorkupplung |
| 2 | Anlasser |
| 4 | Wischergeschwindigkeit |
| 5 | Wischersteuerung |
| 8 | 2013-2015: Lauf 2016: Nicht verwendet |
| 10 | Lüfter |
| 11 | 2016: Scheinwerferwaschanlage |
| 14 | Abblendlicht für Scheinwerfer |
Sicherungskasten im Gepäckraum
Position des Sicherungskastens
Es befindet sich auf der linken Seite des Kofferraums hinter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im hinteren Fach
| № | Beschreibung |
|---|---|
| F01 | Nicht benutzt |
| F02 | Schonen |
| F03 | Nicht benutzt |
| F04 | Nivellierkompressor |
| F05 | Nicht benutzt |
| F06 | Nicht benutzt |
| F07 | Nicht benutzt |
| F08 | Front Courtesy Lampen |
| F09 | Nicht benutzt |
| F10 | Nicht benutzt |
| F11 | Nicht benutzt |
| F12 | Nicht benutzt |
| F13 | Nicht benutzt |
| F14 | Nicht benutzt |
| F15 | Nicht benutzt |
| F 16 | 2013-2015: Nicht verwendet 2016: Videoverarbeitungsmodul |
| F17 | Nicht benutzt |
| F18 | Semiaktives Dämpfungssystem |
| F19 | Universeller Garagentoröffner / Regen-, Licht- und Feuchtigkeitssensor |
| F20 | Shunt |
| F21 | Side Blind Zone |
| F22 | Nicht benutzt |
| F23 | Allradantrieb |
| F24 | Nicht benutzt |
| F25 | Nicht benutzt |
| F26 | Nicht benutzt |
| F27 | Nicht benutzt |
| F28 | Nicht benutzt |
| F29 | Nicht benutzt |
| F30 | 2013-2015: Frontkamera 2016: Frontkamera / EOCM |
| F31 | Einparkhilfe hinten / Spurverlassenswarnung |
| F32 | Nicht benutzt |
| F33 | Nicht benutzt |
| F34 | Nicht benutzt |
| F35 | Nicht benutzt |
| F36 | Nicht benutzt |
| F37 | Nicht benutzt |
| Relais | |
| K1 | Nicht benutzt |
| K2 | Relais für Frontscheinwerfer |
| K3 | Nivellierkompressorrelais |
| K4 | 2013: Nicht verwendet 2014-2016: Logik |
