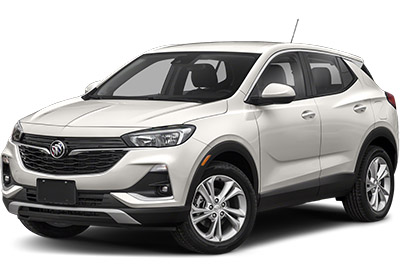

Der Kleinwagen-Crossover Buick Encore GX ist von 2020 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme von Buick Encore GX 2020, 2021 und 2022 , erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren mehr über die Zuordnung jeder Sicherung (Sicherungsanordnung) und jedes Relais.
Sicherungslayout Buick Encore GX 2020-2022
Passagierabteil

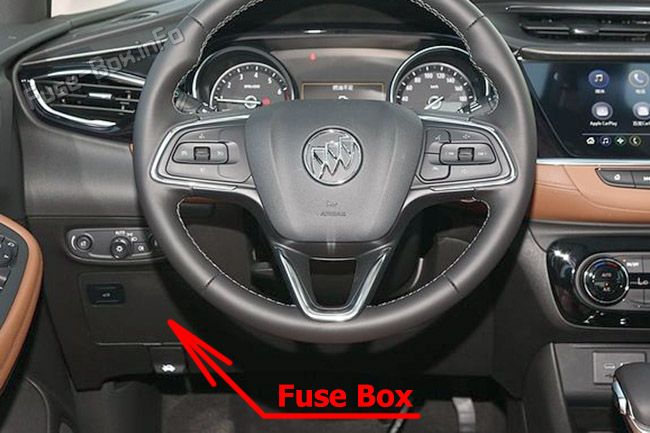

Der Sicherungsblock der Instrumententafel befindet sich auf der Unterseite der Instrumententafel auf der Fahrerseite. Um an die Sicherungen zu gelangen, öffnen Sie die Sicherungsabdeckung, indem Sie sie herausziehen.
Motorraum
Um die Abdeckung des Sicherungsblocks zu entfernen, drücken Sie die Klammer zusammen und heben Sie sie an.
Gepäckraum
Der Sicherungsblock des Fondraums befindet sich hinter einer Abdeckung auf der Fahrerseite des Fondraums. Entfernen Sie die Abdeckung, um an die Sicherungen zu gelangen.
Anzeigen _

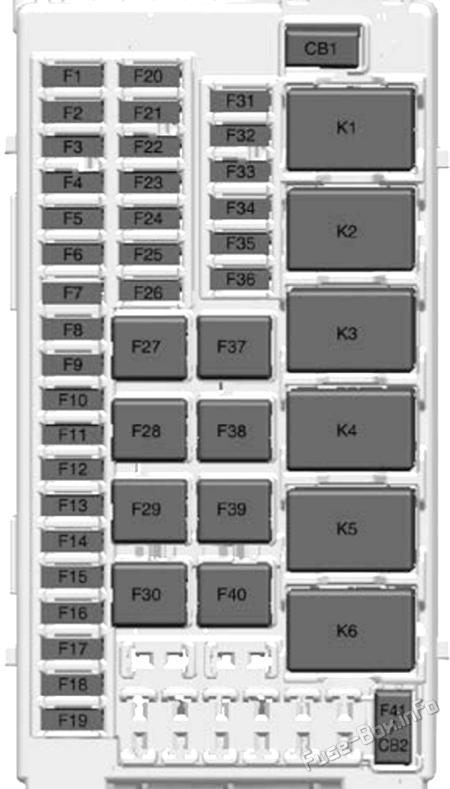

Sicherungskasten Instrumententafel
Belegung der Sicherungen im Sicherungskasten Instrumententafel
| № | Verwendungszweck |
|---|---|
| F01 | Lendenwirbelsäule |
| F02 | SCHIEBEDACH |
| F03 | VBAT_3 |
| F04 | VBAT_7 |
| F05 | VBAT_6 |
| F06 | AUTO HLK |
| F07 | CGM |
| F08 | ST_WHL_HTR |
| F09 | ANZEIGE |
| F10 | RADIO |
| F11 | ONSTAR (ERA) |
| F12 | PARK ASSISTENT |
| F13 | MANN. HLK |
| F14 | WL-LADEGERÄT |
| F15 | VBAT_2 |
| F 16 | VBATJ |
| F17 | SWC BKLT |
| F18 | N / A |
| F19 | N / A |
| F20 | UHRFEDER |
| F21 | OCC SEN |
| F22 | DLC |
| F23 | SDM |
| F24 | IGNSW/ESCL |
| F25 | PWR L-GATE MDL |
| F26 | SEC-SICHERUNG-2 |
| F27 | PWR SITZ CO-DR |
| F28 | VBAT_8 |
| F29 | DC-DC AT |
| F30 | PWR L-GATE MDL |
| F31 | OSRVM |
| F32 | FRT HS PWR-1 |
| F33 | VBAT_4 |
| F34 | FRT HS PWR-2 |
| F35 | VERSTÄRKER |
| F36 | ONSTAR (TCP) |
| F37 | PWR SITZDR |
| F38 | DC-DC_400W |
| F39 | SEC-SICHERUNG-1 |
| F40 | HVAC_BLOWER |
| Leistungsschalter | |
| CB1 | N / A |
| CB2 | Apo |
| Relais | |
| K01 | i-RAP_ACC |
| K02 | LAUF |
| K03 | LOGISTIK |
| K04 | N / A |
| K05 | N / A |
| K06 | N / A |
Anzeigen _

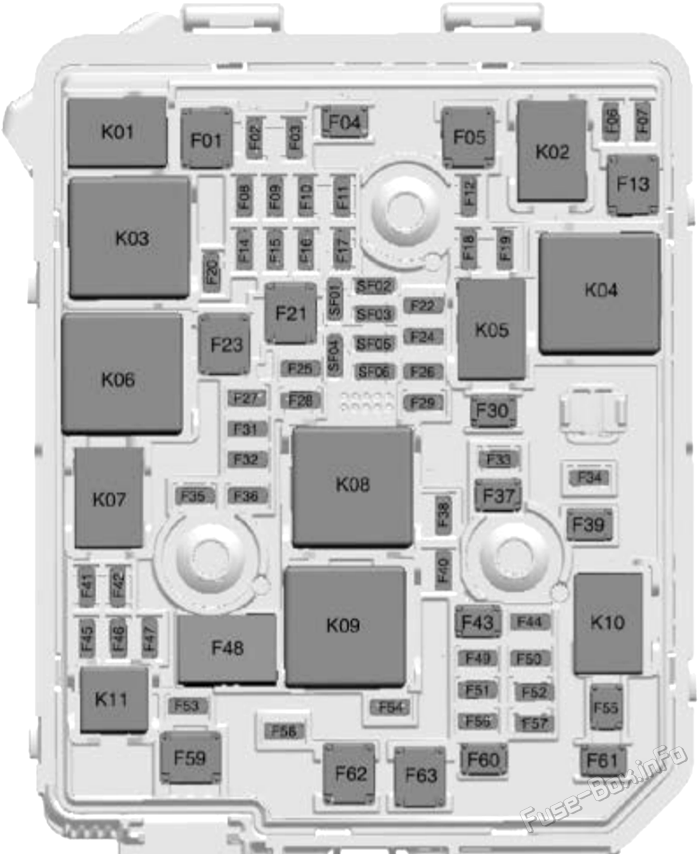

Motorraum-Sicherungskasten
Belegung der Sicherungen im Sicherungskasten Motorraum
| № | Verwendungszweck |
|---|---|
| Mikrosicherungen | |
| F02 | CLSTR |
| F03 | N / A |
| F06 | OSRVM DEFOG |
| F07 | L/GATE RELSE |
| F08 | AHL AFL MTR1 |
| F09 | VENT SITZ |
| F10 | N / A |
| F11 | AHL AFL MTR2 |
| F12 | N / A |
| F14 | ISRVM RÜCKFAHRKAMERA |
| F15 | DEFC MDL RUN/CRNK |
| F 16 | HDLP-LVL |
| F17 | N/A-DSL |
| F18 | FTZM |
| F19 | N / A |
| F20 | N / A |
| F22 | TRLR ST/TRN LT – TRLR |
| F24 | ESCL |
| F25 | ECM TCM RUN/CRNK |
| F26 | WSW-PUMPE VORN/HINTEN |
| F27 | ZÜNDSPULE-GAS ECM PT3-DSL |
| F28 | AERO SH |
| F29 | AHL AFL MDL |
| F31 | ECM PT2 |
| F32 | ENG COMP2 |
| F33 | RVC |
| F34 | FRT FOG-LP |
| F35 | ENG COMP1 |
| F36 | ECM PT1 |
| F38 | TRLR PRK LAMPE – TRLR |
| F40 | ZUSATZWASSERPUMPE |
| F41 | WPR HINTEN |
| F42 | HORN |
| F44 | WPR PRK HINTEN |
| F45 | A/C KUPPLUNG |
| F46 | N / A |
| F47 | ECM BATT-GAS ECM BATT-DSL |
| F49 | HDLP HI LH |
| F50 | N / A |
| F51 | HDLP HALLO RH |
| F52 | NOX RUSS SNSR – DSL TRLR ST/TRN RT – TRLR |
| F53 | N / A |
| F54 | PEPS |
| F56 | CNSTR VENT SOL-GAS/DEFC MDL-DSL |
| F57 | DEFC MDL-DSL |
| F58 | TCM BATT |
| SF01-SF06 | Ersatzsicherungen |
| ET-Sicherungen | |
| F48 | GLÜHKERZE |
| J-Case-Sicherungen | |
| F01 | N / A |
| F05 | N / A |
| F13 | HECKWNDW ENTNEBELUNG |
| F21 | E-BOOST PWR1 |
| F23 | STRTR-RITZEL |
| F59 | N / A |
| F62 | KRAFTSTOFF HTR DSL |
| F63 | N / A |
| Sicherungen im M-Gehäuse | |
| F04 | FRT-WPR |
| F30 | STRTR SOL |
| F37 | HILFSÖLPUMPE |
| F39 | N / A |
| F43 | PWR WNDWRT |
| F55 | PWR WNDW LT |
| F60 | DEF HTR |
| F61 | N / A |
| Relais | |
| K01 | N / A |
| K02 | N / A |
| K03 | RUN/CRNK |
| K04 | HINTERE ENTSCHLAG |
| K05 | STRTR SOL |
| K06 | STRTR-RITZEL |
| K07 | A/C STEUERUNG |
| K08 | PT RLY |
| K09 | KRAFTSTOFF HTR DSL |
| K10 | N / A |
| K11 | N / A |

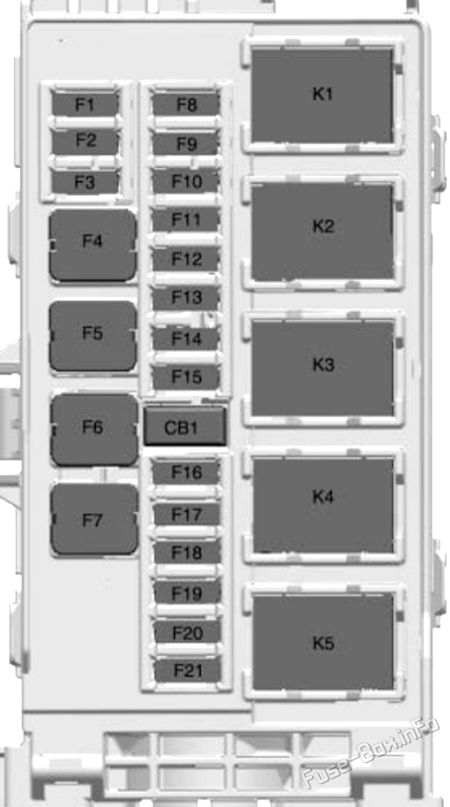

Sicherungskasten im hinteren Fach
Belegung der Sicherungen im Fond-Sicherungskasten
| № | Verwendungszweck |
|---|---|
| F01 | N / A |
| F02 | RDCM ELEK |
| F03 | N / A |
| F04 | N / A |
| F05 | DC/AC WECHSELRICHTER |
| F06 | N / A |
| F07 | RDCM |
| F08 | RR SITZHEIZUNG PWR1 |
| F09 | N / A |
| F10 | RR SITZHEIZUNG PWR2 |
| F11 | N / A |
| F12 | N / A |
| F13 | N / A |
| F14 | N / A |
| F15 | N / A |
| F 16 | N / A |
| F17 | N / A |
| F18 | N / A |
| F19 | N / A |
| F20 | N / A |
| F21 | N / A |
| Leistungsschalter | |
| CB1 | N / A |
| Relais | |
| K01 | N / A |
| K02 | N / A |
| K03 | N / A |
| K04 | N / A |
| K05 | N / A |
