Hier finden Sie die Sicherungskasten-Belegung für den Buick Terraza der Baujahre 2004 bis 2008. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsbelegung Buick Terraza 2004-2008
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Buick Terraza?
- Was zeigt die Sicherungsbelegung?
- Weitere Buick Sicherungskasten-Belegungen
Sicherungsbelegung Buick Terraza 2004-2008
Sicherungskasten im Fahrgastraum

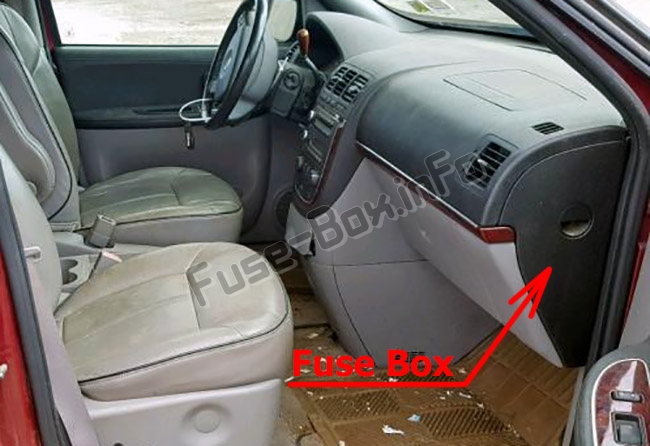

Position des Sicherungskastens
Es befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.

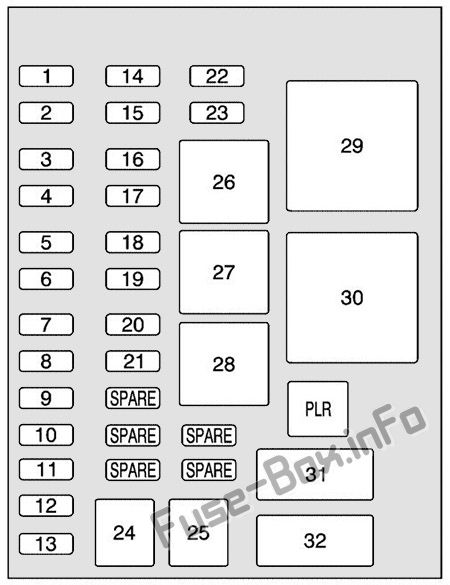

Sicherungsdiagramm
Zuordnung der Sicherungen und Relais im Fahrgastraum
| № | Beschreibung |
|---|---|
| 1 | Kofferraum, Türschlösser |
| 2 | Elektronische Niveauregulierung |
| 3 | Heckscheibenwischer |
| 4 | Radio, DVD-Player |
| 5 | Innenleuchten |
| 6 | OnStar |
| 7 | Keyless Entry Module |
| 8 | Cluster, Heizung, Lüftung, Klimaanlage |
| 9 | Tempomat |
| 10 | Lenkradbeleuchtung |
| 11 | Power Mirror |
| 12 | Bremsleuchte, Lampen drehen |
| 13 | Beheizte Sitze |
| 14 | Leer |
| 15 | Elektronische Niveauregulierung |
| 16 | Beheizter Spiegel |
| 17 | Mittlere hoch montierte Bremsleuchte, Rückfahrscheinwerfer |
| 18 | Leer |
| 19 | Kanisterentlüftungsmagnet |
| 20 | Parklampen |
| 21 | Power Schiebetür |
| 22 | Leer |
| 23 | Leer |
| 24 | Linke elektrische Schiebetür |
| 25 | Rechte elektrische Schiebetür |
| PLR | Sicherungszieher |
| Leistungsschalter | |
| 31 | Power Sitze |
| 32 | Elektrischer Fensterheber |
| Relais | |
| 26 | Leer |
| 27 | Leer |
| 28 | Parkleuchten, Rückleuchten |
| 29 | Beibehaltene Zubehörleistung |
| 30 | Defog hinten |

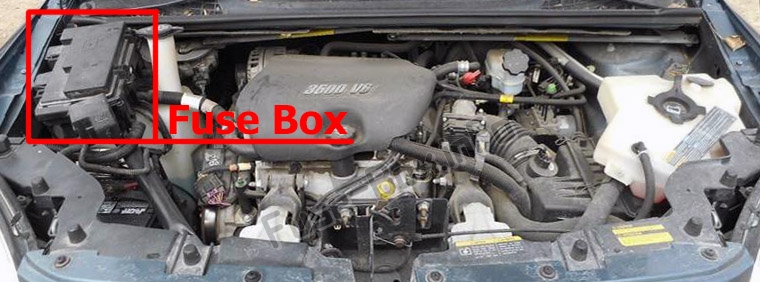

Motorraum
Position des Sicherungskastens
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Rechtes Fernlicht |
| 2 | Benzinpumpe |
| 3 | Diode |
| LEER | Nicht benutzt |
| 4 | Linkes Fernlicht |
| 5 | Nicht benutzt |
| 6 | Klimaanlage Kupplung |
| 7 | Horn |
| 8 | Linkes Abblendlicht |
| 9 | Antriebsstrang-Steuermodul, elektronische Drosselklappensteuerung |
| 10 | Nicht benutzt |
| 11 | Getriebemagnet |
| 12 | Rechtes Abblendlicht |
| 13 | Antiblockiersystem |
| 14 | Zündung des Antriebsstrang-Steuermoduls |
| 15 | Elektronische Zündung |
| 16 | Einspritzdüse |
| 17 | Klimatisierung, RPA, Tempomat |
| 18 | Elektronische Drosselklappensteuerung |
| 19 | Motorsensor, Verdampfer |
| 20 | Airbag |
| 21 | Nicht benutzt |
| 22 | 2004-2005: Emission, Allradantrieb 2006-2008: Nicht verwendet |
| 23 | Hilfsstrom |
| 24 | Scheibenwaschanlage vorne |
| 25 | AC / DC-Wechselrichter |
| 26 | Gebläse hinten |
| 27 | Frontgebläse |
| 28 | Scheibenwischer vorne |
| PLR | Sicherungszieher |
| J-Case-Sicherungen | |
| 29 | Lüfter 1 |
| 30 | Anlassermagnet |
| 31 | Antiblockiersystem Motor |
| 32 | Leer |
| 33 | Lüfter 2 |
| 34 | Frontgebläse hoch |
| 35 | Batterieleitung 3 |
| 36 | Heckscheibenheizung |
| 37 | Batterieleitung 2 |
| 38 | 2004-2005: Battery Main 1 2006-2008: Ersatz |
| Relaisname | |
| RLY RLY | Anlasser |
| LO BEAM | Abblendlicht |
| BENZINPUMPE | Benzinpumpe |
| HORN | Horn |
| AC / CLTCH | Klimaanlage Kupplung |
| HI BEAM | Fernlicht |
| PWR / TRN | Antriebsstrang |
| WPR2 | Wischer 2 |
| WPR1 | Scheibenwischer 1 |
| LÜFTER 1 | Lüfter 1 |
| CRNK | Kurbel |
| IGN MAIN | Zündhaupt |
| FAN2 | Lüfter 2 |
| FAN3 | Lüfter 3 |
| LEER | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Buick Terraza?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
