Sicherungslayout Buick Verano 2012-2017
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Buick Verano sind die Sicherungen Nr. 6 (Zigarettenanzünder, 2014-2017) und Nr. 7 (Steckdose) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

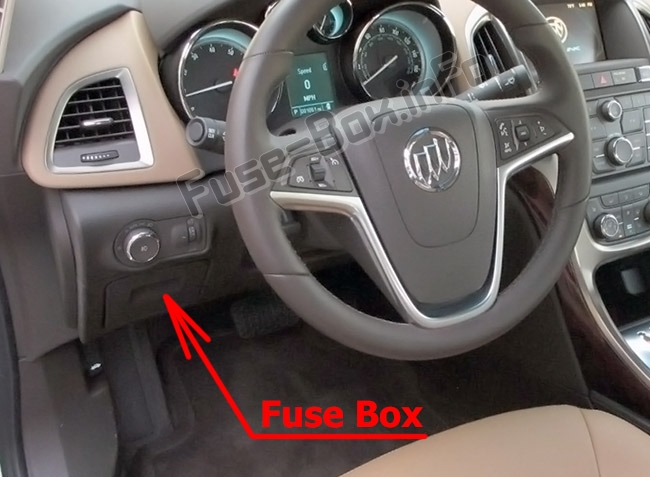

Der Sicherungskasten befindet sich in der Instrumententafel hinter dem Ablagefach links vom Lenkrad.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
№ | Ampere | Beschreibung |
---|---|---|
1 | 2 | 2012-2013: Karosserie-Steuermodul 2014-2017: Lenkradsteuerung |
2 | 20 | Körperkontrollmodul |
3 | 20 | Körperkontrollmodul |
4 | 20 | Infotainmentsystem |
5 | 10 | Informationsanzeige / Einparkhilfe |
6 | 20 | 2012-2013: Zünd- / elektronisches Schlüsselsystem 2014-2017: Zigarettenanzünder |
7 | 20 | Steckdose |
8 | 30 | Körperkontrollmodul |
9 | 30 | Körperkontrollmodul |
10 | 30 | Körperkontrollmodul |
11 | 40 | Innenventilator |
12 | 25 | Fahrersitz |
13 | – – | Nicht benutzt |
14 | 7.5 | Diagnosestecker |
15 | 10 | Airbag |
16 | 10 | Zentralverriegelung / Heckklappe |
17 | 10 | Klimaanlage |
18 | 30 | Infotainmentsystem |
19 | 30 | Körperkontrollmodul |
20 | 5 | Beifahrersitz |
21 | 5.5 | Kombiinstrument |
22 | 2/5 | Zünd- / elektronisches Schlüsselsystem |
23 | 20 | Körperkontrollmodul |
24 | 20 | Körperkontrollmodul |
25 | – – | Nicht benutzt |
26 | – – | Nicht benutzt |
Relais | ||
1 | Kofferraum offen | |
2 | Türsicherheit | |
3 | Steckdose |

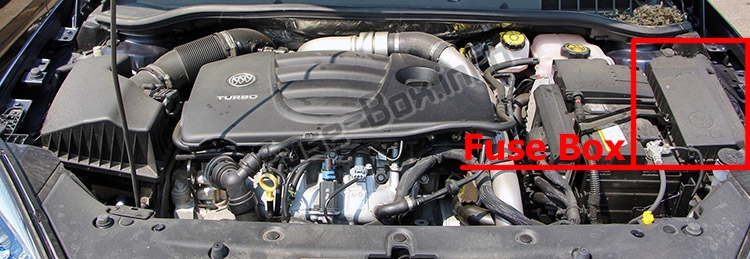

Position des Sicherungskastens
ad vertisements

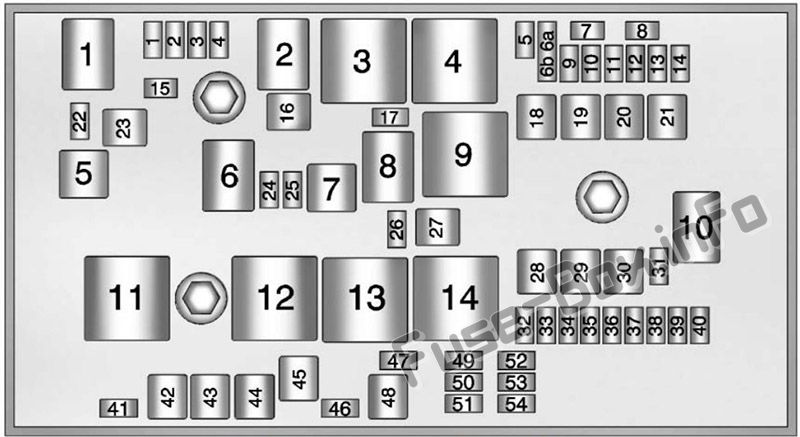

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im Motorraum
№ | Ampere | Beschreibung |
---|---|---|
1 | 20 | Motorsteuerungsmodul |
2 | 10 | O2-Sensor / Spülmagnet 10A (’12 -’13) 7,5A (’14 -’17) |
3 | 15 | Zündspulen / Einspritzdüsen |
4 | 15 | Schonen |
5 | – – | Nicht benutzt |
6a | – – | Nicht benutzt |
6b | 7.5 | Spiegel Defogger |
7 | 5 | Antriebsstrangkühlung |
8 | 7.5 | Luftmassenmesser / Pre-O2-Sensor |
9 | – – | Nicht benutzt |
10 | 5 | Batteriepotentialsignal |
11 | 7.5 | Schonen |
12 | – – | Nicht benutzt |
13 | 25 | Ventile des Antiblockiersystems |
14 | – – | Nicht benutzt |
15 | 10 | Motorsteuerungsmodul |
16 | 30 | Startersteuerung |
17 | 10 | Getriebesteuergerät |
18 | 30 | Heckscheiben-Defogger |
19 | 30 | Fensterheber vorn |
20 | 30 | Fensterheber hinten |
21 | 40 | Elektrisches Zentrum hinten |
22 | – – | Nicht benutzt |
23 | – – | Nicht benutzt |
24 | 15 | Rechter Fernlichtscheinwerfer |
25 | 15 | Linker Fernlichtscheinwerfer |
26 | 15 | Nebelscheinwerfer |
27 | 50 | Schonen |
28 | – – | Nicht benutzt |
29 | 30 | Elektrische Feststellbremse |
30 | 60 | ABS-Pumpe |
31 | – – | Nicht benutzt |
32 | 5 | Airbag |
33 | – – | Nicht benutzt |
34 | 7.5 | Schonen |
35 | 7.5 | 2012-2015: Klimakompressorkupplung 2016-2017: Türschalterversorgung / linkes Fensterheber |
36 | 10 | A / C-Kupplung |
37 | 10 | Kanisterentlüftung |
38 | – – | Nicht benutzt |
39 | 20 | Steuermodul des Kraftstoffsystems |
40 | 10 | Scheibenwaschanlage vorne |
41 | – – | Nicht benutzt |
42 | 40 | Motorkühlgebläse (RPO LEA) |
43 | 30 | Frontwischer |
44 | – – | Nicht benutzt |
45 | 30 | Motorkühlgebläse (RPO LEA) |
46 | – – | Nicht benutzt |
47 | 15 | Horn |
48 | 60 | Motorkühlgebläse |
49 | 20 | Benzinpumpe |
50 | 5 | 2012-2015: Nicht verwendet 2016-2017: Rückfahrkamera |
51 | 5 | Innenrückspiegel 5A (’12 -’13) 7,5A (’14 -’17) |
52 | – – | Nicht benutzt |
53 | 10 |
Zündmotorsteuergerät / Getriebesteuergerät 10A (’12 -’13) 7,5A (’14 -’17) |
54 | 7.5 | Kombiinstrument / Kraftstoffsystem Steuermodul / Heizung, Lüftung und Klimaanlage laufen / kurbeln |
Relais | ||
1 | Nicht benutzt | |
2 | Anlasser | |
3 | Antriebsstrang der Motorsteuerung | |
4 | Heckscheiben-Defogger | |
5 | Nicht benutzt | |
6 | 2012-2013: Leer 2014-2017: Fernlichtscheinwerfer |
|
7 | Schonen | |
8 | Nicht benutzt | |
9 | Schonen | |
10 | AGR / Kühlmittelpumpe / AIR-Magnetventil | |
11 | Motorkühlgebläse (RPO LEA) | |
12 | Motorkühlgebläse (RPO LEA) | |
13 | Motorkühlgebläse (RPO LEA) | |
14 | Laufen / Kurbeln |
Position des Sicherungskastens

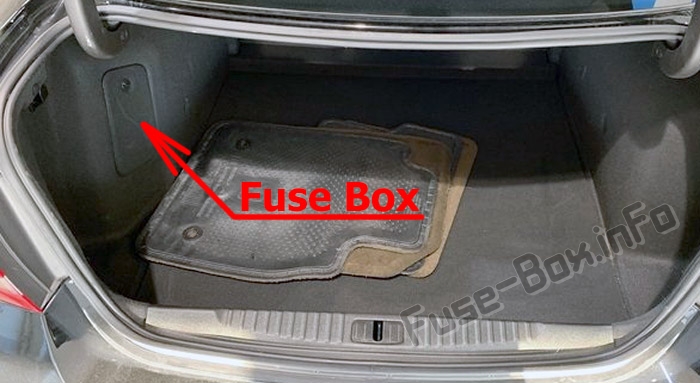

Es befindet sich auf der linken Seite des Gepäckraums hinter der Abdeckung.
ad vertisements

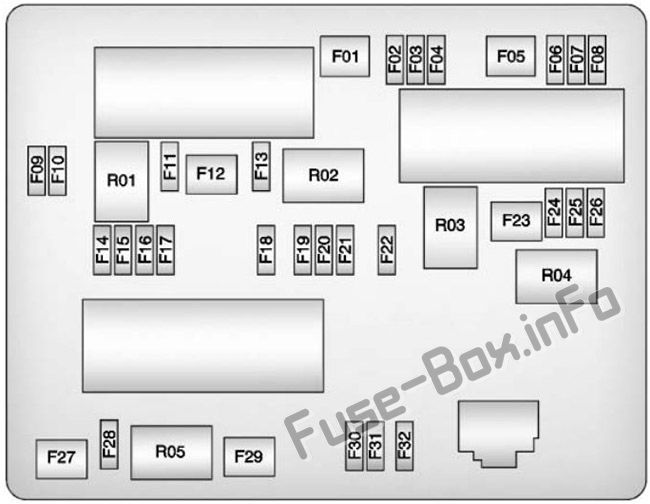

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais im hinteren Fach
№ | Ampere | Beschreibung |
---|---|---|
F02 | – – | Leer |
F03 | 5 | Einparkhilfe hinten |
F04 | – – | Leer |
F05 | – – | Leer |
F06 | – – | Leer |
F07 | 10 | Schonen |
F08 | – – | Leer |
F09 | – – | Leer |
F10 | – – | Leer |
F11 | – – | Leer |
F12 | – – | Leer |
F13 | – – | Leer |
F14 | – – | Leer |
F15 | – – | Leer |
F 16 | 5 | Rückfahrkamera |
F17 | – – | Leer |
F18 | – – | Leer |
F19 | 7.5 | Beheiztes Lenkrad |
F20 | 25 | Schiebedach |
F21 | 25 | Beheizte Sitze |
F22 | – – | Leer |
F24 | – – | Leer |
F25 | 5 | Seitenblindzonenalarm |
F26 | 30 | Schonen |
F27 | 30 | Passiver Eintrag / Passiver Start |
F28 | – – | Leer |
F30 | – – | Leer |
F31 | 30 | Verstärker |
F32 | – – | Leer |
J-Case-Sicherungen | ||
F01 | – – | Leer |
F05 | – – | Leer |
F12 | – – | Leer |
F23 | – – | Leer |
F27 | 30 | Passiver Eintrag |
F29 | – – | Leer |
Relais | ||
R01 | 2012-2013: Leer 2014-2017: Laufen / Kurbeln |
|
R02 | 2012-2015: Lauf 2016-2017: Leer |
|
R03 | Leer | |
R04 | Leer | |
R05 | Leer |
