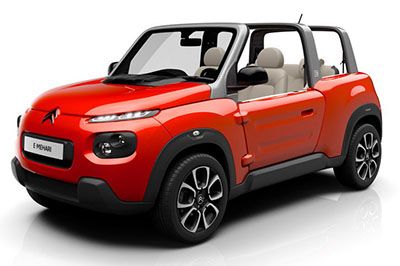

Der elektrische Offroad-Kompakt-SUV Citroën E-Méhari ist ab 2017 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme von Citroen E-Mehari 2017 und 2018 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Citroën E-Méhari 2017-2019…
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen E-Mehari ist die Sicherung F15 im Sicherungskasten der Instrumententafel.
Sicherungen im Fahrgastraum
Position des Sicherungskastens
Entfernen Sie die Mutter von der Zugangsabdeckung 1 unterhalb des Fahrgastraums.
Sicherungskastendiagramm
Zuordnung der Sicherungen
| Nr | Bewertung | Anwendung |
|---|---|---|
| F3 | 7.5A | Nebelschlußleuchte |
| F4 | 10 A | + 12V geschaltet, Bremse + dritte Bremsleuchten |
| F5 | 20A | + 12V geschaltet, Radio – Navigationsbildschirm – Antenne |
| F6 | 7.5A | Linke Bremsleuchte (nur GEN1) |
| F7 | 7.5A | Rechte Bremsleuchte (nur GEN1) |
| F14 | 5A | + 12V geschaltetes Relais für Abtaukabinenlüfter vorne / hinten |
| F15 | 15A | 12V Zubehörsteckdose |
| F 16 | 25A | Frontwischer und Bildschirmwäsche (nur GEN1) |
| F19 | 7.5A | + 12V BAT Startschlüssel – Dashboard |
| F20 | 20A | + 12V BAT Radio – Navigationsbildschirm – Antenne |
| F35 | 7.5A | + 12V geschaltet, Schalterbeleuchtung – Diagnosebuchse |
| F36 | 5A | + 12V geschaltet, IER-Telemetriebox |
| F37 | 5A | + 12V geschaltet, Navigationsbildschirm – Radio |
| F38 | 5A | + 12V BAT Kabine UCE (BCM) – Antriebswähler |
| FA | 10 A | Ersatzsicherung |
| FB | 15A | Ersatzsicherung |
| FC | 20A | Ersatzsicherung |
| FD | 20A | Ersatzsicherung |
| FE | 25A | Ersatzsicherung |
| FF | 7.5A | Ersatzsicherung |
