Hier finden Sie die Sicherungskasten-Belegung für den Citroën DS3 der Baujahre 2009 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Citroën DS3 2009-2016
- Position des Sicherungskastens
- Sicherungsdiagramm
- Position des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Citroën DS3?
- Was zeigt die Sicherungsbelegung?
- Weitere Citroën Sicherungskasten-Belegungen
Sicherungsbelegung Citroën DS3 2009-2016
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen DS3 ist die Sicherung F9 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens
Fahrzeuge mit Linkslenkung:
Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite).
Lösen Sie die Abdeckung, indem Sie an der Seite ziehen, und entfernen Sie die Abdeckung vollständig.

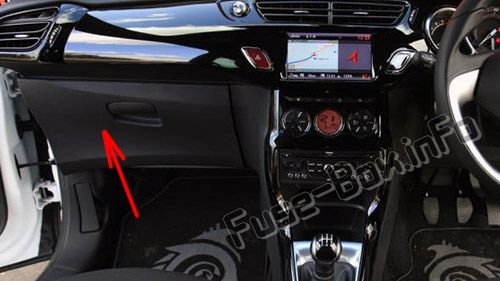

Fahrzeuge mit Rechtslenkung:
Der Sicherungskasten befindet sich im Handschuhfach.
Öffnen Sie den Handschuhfachdeckel, lösen Sie die Sicherungskastenabdeckung, indem Sie an der Seite ziehen, und entfernen Sie die Abdeckung vollständig.
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Klimaanlage, Kupplungsschalter, elektrochromatischer Spiegel, Partikelfilterpumpe (Diesel), Diagnosebuchse, Luftstromsensor (Diesel). |
| F5 | 30 A. | Elektrische Fensterscheibe, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Fensterhebermotor vorne. |
| F6 | 30 A. | Elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Innenleuchte, Handschuhfachbeleuchtung (außer RHD) |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigationsradio, Alarmsteuergerät, Alarmsirene. |
| F9 | 30 A. | 12-V-Steckdose, tragbare Navigationsunterstützung. |
| F10 | 15 A. | Lenkung montierte Bedienelemente. |
| F11 | 15 A. | Zündung, Diagnosebuchse, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Sonnenscheinsensor, Anhängerrelais. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelaiseinheit. |
| F14 | 15 A. | Steuergerät für Parksensoren, Airbag-Steuergerät, Instrumententafel, digitale Klimaanlage, USB-Box, HiFi-Verstärker. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Heckscheiben- und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | – – | Nicht benutzt. |
| FH38 | 20 A. | HiFi-Verstärker. |
| FH39 | 20 A. | Beheizte Sitze (außer RHD) |
| FH40 | 40 A. | Anhänger Relaiseinheit. |
Position des Sicherungskastens
Es befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
ad vertisements
Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerrelais der Lüftereinheit, Multifunktions-Hauptrelais für die Motorsteuerung, Einspritzpumpe (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Screenwash vorne / hinten. |
| F4 | 20 A. | LED Lampen. |
| F5 | 15 A. | Dieselheizung (Diesel), Partikelfilter-Additivpumpe (Diesel), Luftmengenmesser (Diesel), Blow-by-Heizung und Elektroventile (VTi). |
| F6 | 10 A | ABS / DSC-Steuergerät, sekundärer Stoppschalter. |
| F7 | 10 A | Elektrische Servolenkung, Automatikgetriebe. |
| F8 | 25 A. | Startersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Kraftstoffheizung (Diesel), Blow-by-Heizung (Diesel), Kraftstoffpumpe (VTi), Einspritzdüsen und Zündspulen (Benzin). |
| F11 | 40 A. | Heizlüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (VTi). |
| F15 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlichtscheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Sauerstoffsensoren und Elektroventile (VTi), Elektroventile (Diesel), AGR-Elektroventile (Diesel). |
| F20 | 10 A | Pumpen, elektronischer Thermostat (VTi), Timimg-Elektroventil (THP), Wasser im Kraftstoffsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, ABS / DSC, Turbopumpe (THP). |
| MF1 * | 60 A. | Lüftermontage. |
| MF2 * | 30 A. | ABS / DSC-Pumpe. |
| MF3 * | 30 A. | ABS / DSC-Elektroventile. |
| MF4 * | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 * | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 * | 30 A. | Zusätzliche Lüftereinheit (THP). |
| MF7 * | 80 A. | Sicherungskasten des Armaturenbretts. |
| MF8 * | – – | Nicht benutzt. |
| * Die Maxi-Sicherungen bieten zusätzlichen Schutz für die elektrischen Systeme. Alle Arbeiten an den Maxi-Sicherungen müssen von einem CITROËN-Händler oder einer qualifizierten Werkstatt durchgeführt werden. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën DS3?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
