In diesem Artikel betrachten wir den Citroën Jumpy der zweiten Generation, der von 2007 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Citroën Jumpy 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 und 2016 , über die Sie Informationen erhalten die Position der Sicherungsfelder im Fahrzeug und Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Citroën Jumpy 2007-2016
Die drei Sicherungskästen sind platziert:

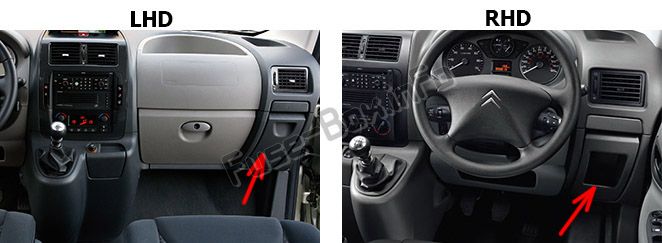

in der Blende auf der rechten Seite (hinter dem Ablagefach, versenkbar).
Kippen Sie das Ablagefach und ziehen Sie es fest, um Zugang zu erhalten.

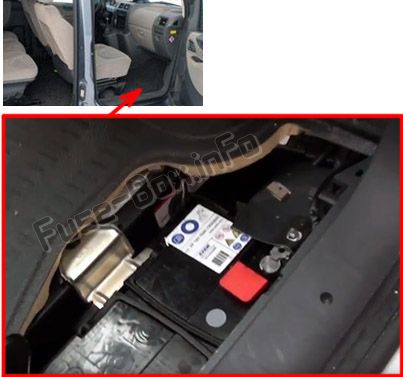

im Fahrgastraum (Batterieraum).
Lösen Sie den Batteriefachdeckel und entfernen Sie den roten Batteriepol (+).

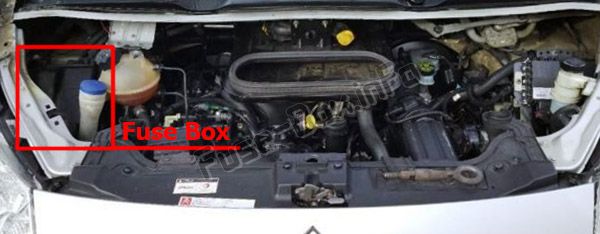

unter der Motorhaube:
Schieben Sie nach dem Öffnen der Motorhaube die Bildschirmwaschstütze, um den Zugang zu erleichtern. Lösen und kippen Sie die Box, um darauf zuzugreifen.
ad vertisements

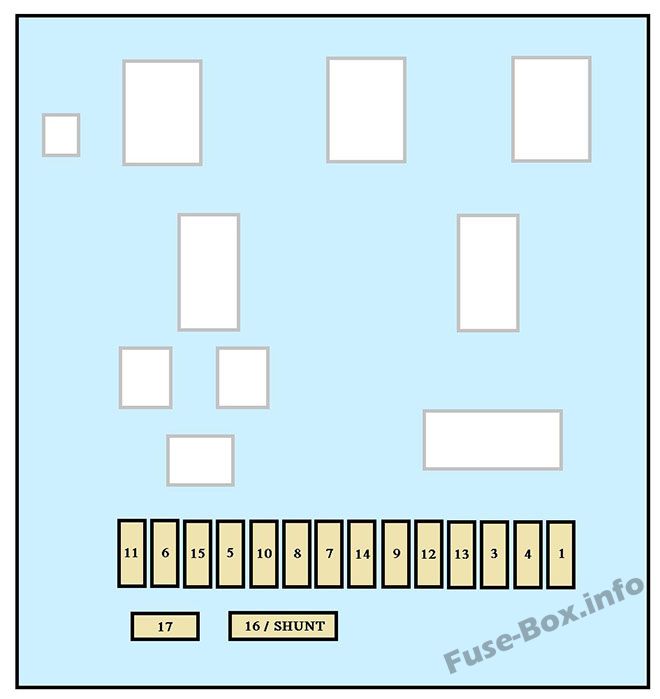

Dashboard-Sicherungskasten
Zuordnung der Sicherungen im Feld Dashboard-Sicherung
| № | A (Ampere) | Zuweisung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | – – | Kostenlos |
| 3 | 5 | Airbag-Steuergerät |
| 4 | 10 | Lenkradwinkelsensor, Diagnosebuchse, ESP-Sensor, manuelle Belüftung, Kupplungsschalter, Scheinwerferlichthöhe, Partikelemissionsfilterpumpe |
| 5 | 30 | Elektrische Spiegel, elektrischer Fenstermotor für Passagiere |
| 6 | 30 | Elektrische Fensterheber vorne |
| 7 | 5 | Höflichkeitslampen und Handschuhfachlampe |
| 8 | 20 | Multifunktionsbildschirm, Diebstahlwarnsirene, Audiogeräte, CD-Wechsler, Audio / Telefon, Anhänger-Sicherungskasten (Zubehör), Karosseriebauer / Fahrzeugkonverter (Plattformkabine) |
| 9 | 10 | Laderaum Zubehörsteckdose |
| 10 | 30 | Höhenkorrektur hinten, Lenkradumschaltung, Instrumententafel |
| 11 | 15 | Diagnosebuchse, Zündschalter |
| 12 | 15 | Freisprecheinrichtung, Airbag-Steuergerät, Parksensor-Steuergerät |
| 13 | 5 | Motorsicherungskasten, Anhängersicherungskasten |
| 14 | 15 | Regensensor, Digitale Klimaanlage, Instrumententafel |
| 15 | 30 | Verriegeln / Entriegeln / Deadlocking |
| 16 | – – | Kostenlos |
| 17 | 40 | Beheizte Heckscheibe, beheizte Spiegel |
| 17 | 10 | Nur beheizte Spiegel |
ad vertisements
Batteriefachsicherungen
Zuordnung der Sicherungen im Fahrgastraum
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 30 | Beheizte Sitze |
| 2 | 20 / – | Ladezustand des Akkus / Frei |
| 3 | 40/50 | Anhänger Sicherungskasten (Zubehör) / Karosseriebauer / Fahrzeugmodifikator (Plattformkabine) |
| 4 | – – | Kostenlos |
| 36 | 15 | Türschlösser mit Scharnieren |
| 37 | 10 | Türschlösser mit Scharnieren |
| 38 | 20 | Heckwischer mit Flügeltür |
| 39 | – – | Kostenlos |
| 40 | 5 | Klappbare Außenspiegel |
Abschlepp- / Anhängerkupplungs- / Karosseriebauer- / Plattform-CAB-Sicherungen
Zuweisung der Plattform-CAB-Sicherungen
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 15 | Kostenlos |
| 2 | 15 | Zündrelais und optionaler Generator |
| 3 | 15 | Anhänger 12V Versorgung |
| 4 | 15 | Dauerversorgung für Fahrzeugkonverter |
| 5 | 10 | Warnblinkanlage |
ad vertisements

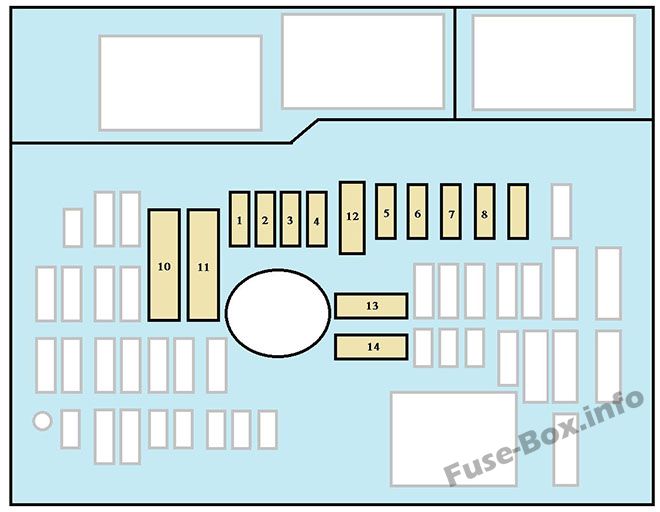

Sicherungskasten im Motorraum
Zuordnung der Sicherungen im Motorraum
| № | Ampere | Zuweisung |
|---|---|---|
| 1 | 20 | Motorsteuergerät, Kraftstoffversorgungs- und Luftversorgungssysteme, Lüfterbaugruppe |
| 2 | 15 | Horn |
| 3 | 10 | Screenwash-Pumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe |
| 5 | 15 | Kraftstoffversorgungssystem |
| 6 | 10 | Servolenkung, sekundärer Bremspedalschalter |
| 7 | 10 | Bremssystem (ABS / DSC) |
| 8 | 20 | Anlassersteuerung |
| 9 | 10 | Hauptbremspedalschalter |
| 10 | 30 | Kraftstoffversorgungs- und Luftversorgungssysteme, Emissionskontrollsysteme |
| 11 | 40 | Belüftung vorne |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Eingebaute Systemschnittstelle |
| 14 | 30 | Kostenlos |
