In diesem Artikel betrachten wir den Honda HR-V der zweiten Generation, der von 2016 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme der Honda HR-V 2016, 2017, 2018 und 2019 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).
Sicherungsanordnung Honda HR-V 2016-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda HR-V sind die Sicherung #36 (ACC-Buchse vorne) im Sicherungskasten A der Instrumententafel und die Sicherungen #7 (ACC-Buchse hinten) und #10 (ACC-Buchse der Konsole) im Sicherungskasten Instrumententafel B.

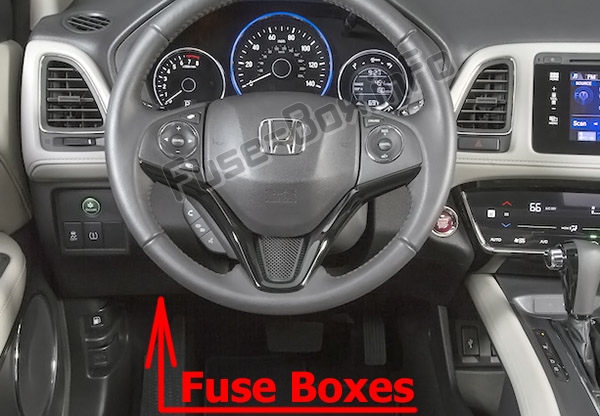

Passagierabteil

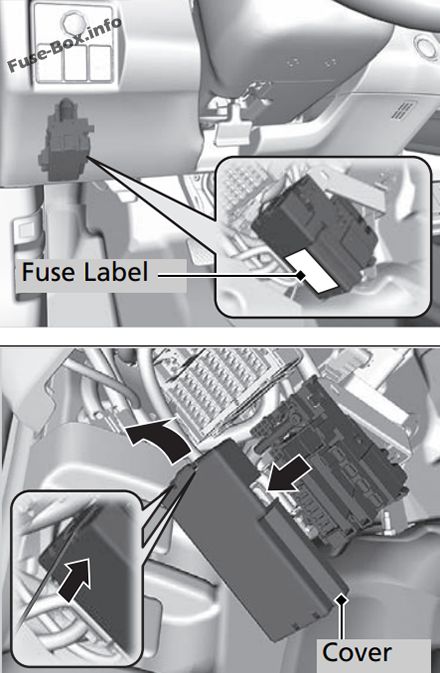

Sicherungskasten A:
Befindet sich hinter der Instrumententafel.
Die Positionen der Sicherungen sind auf dem Etikett unter der Lenksäule angegeben.
Sicherungskasten B:
Befindet sich in der Nähe des Sicherungskastens A.
Entfernen Sie die Abdeckung, indem Sie den Schlitzschraubendreher wie abgebildet in den seitlichen Schlitz stecken.

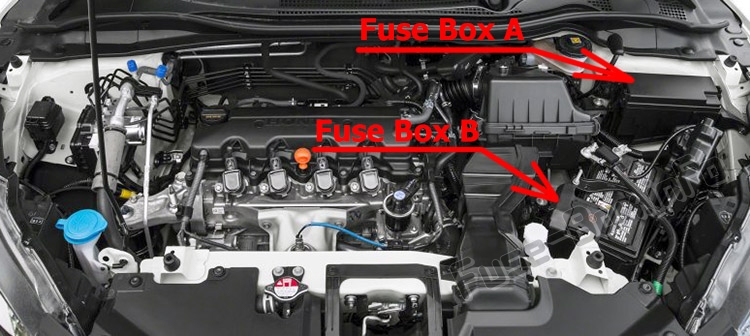

Motorraum

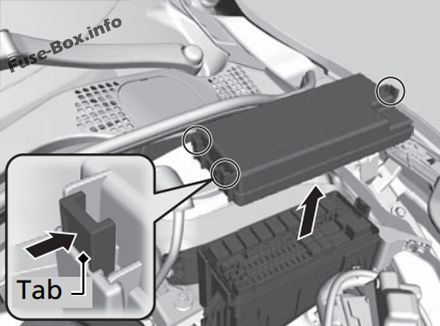

Sicherungskasten A:
Befindet sich in der Nähe des Bremsflüssigkeitsbehälters.
Drücken Sie auf die Laschen, um die Box zu öffnen. Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.
Sicherungskasten B:
Befindet sich auf der Batterie. Ziehen Sie die Abdeckung am + Anschluss nach oben und entfernen Sie sie, während Sie die Lasche wie abgebildet herausziehen.
ad vertisements
2016, 2017, 2018

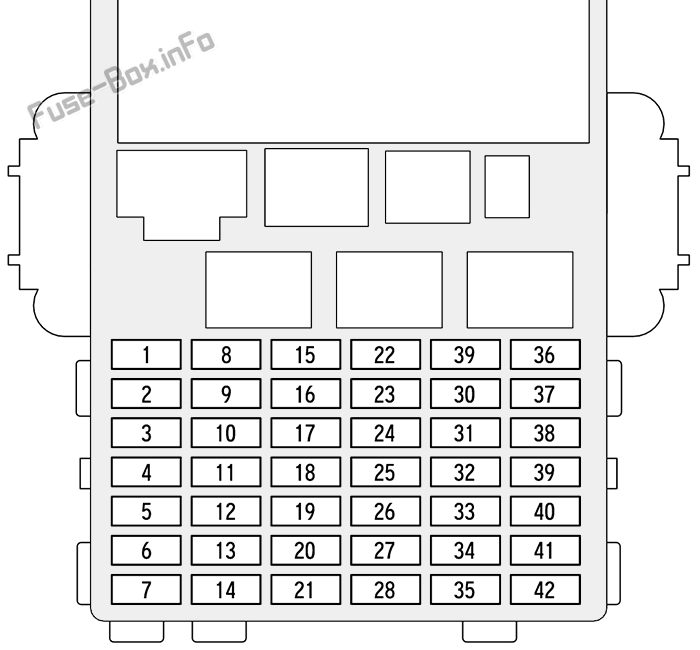

Fahrgastraum (Sicherungskasten A)
Belegung der Sicherungen im Fahrgastraum (Sicherungskasten A) (2016, 2017, 2018)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Türschloss | 20 A |
| 2 | — | — |
| 3 | Intelligent (optional) | (10 A) |
| 4 | Entriegelung der Fahrerseite | 10 A |
| 5 | Entriegelung der Beifahrertür | 10 A |
| 6 | Fahrertür entriegeln | 10 A |
| 7 | Fahrertürschloss | 10 A |
| 8 | Fensterheber des Fahrers | 20 A |
| 9 | Fensterheber des Beifahrers | 20 A |
| 10 | Fensterheber hinten links | 20 A |
| 11 | Fensterheber hinten rechts | 20 A |
| 12 | Türschloss auf der Fahrerseite | 10 A |
| 13 | Türschloss auf der Beifahrerseite | 10 A |
| 14 | — | — |
| fünfzehn | Rechter Scheinwerfer Fernlicht | 10 A |
| 16 | STS (optional) | (7,5 A) |
| 17 | Sonnenschirm (optional) | (20 A) |
| 18 | Monddach (optional) | (20 A) |
| 19 | Vordersitzheizung (optional) | (20 A) |
| 20 | — | — |
| 21 | MP-Kamera (optional) | (10 A) |
| 22 | Waschmaschine | 15 A |
| 23 | Heckscheibenwischer (optional) | (10 A) |
| 24 | Klimaanlage | 7,5 A |
| 25 | Tagfahrlicht | 7,5 A |
| 26 | Starter-Schnitt (optional) | (7,5 A) |
| 27 | ABS/VSA | 7,5 A |
| 28 | SRS | 10 A |
| 29 | Linker Scheinwerfer Fernlicht | 10 A |
| 30 | ACG | 10 A |
| 31 | IG-Relais | 10 A |
| 32 | Benzinpumpe | 15 A |
| 33 | SRS | (7,5 A) |
| 34 | Meter | 7,5 A |
| 35 | Mission SOL | 7,5 A |
| 36 | ACC-Buchse vorne | 20 A |
| 37 | ACC | (7,5 A) |
| 38 | ACC (optional) | (7,5 A) |
| 39 | Möglichkeit | 10 A |
| 40 | Heckscheibenwischer | 10 A |
| 41 | — | — |
ad vertisements

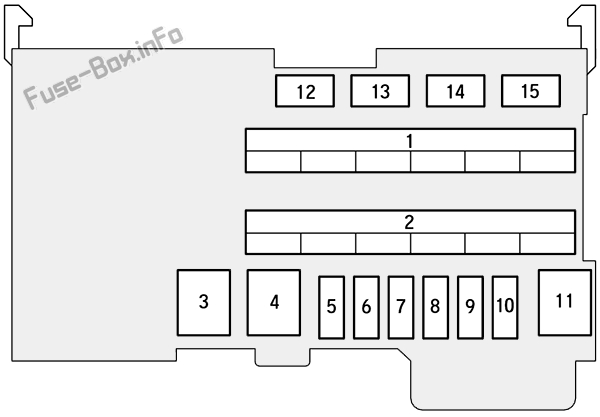

Fahrgastraum (Sicherungskasten B) (2016)
Belegung der Sicherungen im Fahrgastraum (Sicherungskasten B) (2016)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (Modelle mit Smart Entry System), 50 A (Modelle ohne Smart Entry System)) |
30A / 50A |
| 1 | Sicherungskasten Haupt 2 | 50 A |
| 1 | ABS/VSA-Motor | 40 A |
| 1 | Sicherungskasten Haupt 1 | 30 A |
| 1 | Sicherungskasten Haupt 3 | 40 A |
| 2 | Heckscheibenheizung | 30 A |
| 2 | EPB L | 30 A |
| 2 | IG Main 2 (Modelle mit Smart Entry System)/ Nicht verwendet (Modelle ohne Smart Entry System) |
30 A |
| 2 | HTR | 40 A |
| 2 | EPB R | 30 A |
| 2 | E-DPS | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Enteiser (optional) | (10 A) |
| 7 | RR ACC BUCHSE (optional) | (20 A) |
| 8 | — | — |
| 9 | Innenbeleuchtung | 7,5 A |
| 10 | ACC-Buchse (Konsole) | (20 A) |
| 11 | — | — |
| 12 | Nicht verwendet (Modelle mit Smart Entry System) ACC Key Lock (Modelle ohne Smart Entry System) |
— 7,5 A |
| 13 | Beheizter Außenspiegel (optional) | (10 A) |
| 14 | Klimaanlagengebläse SW (optional) | (7,5 A) |
| fünfzehn | Nicht verwendet (Modelle mit Smart Entry System) Wischer (Modelle ohne Smart Entry System) |
— 30 A |
Fahrgastraum (Sicherungskasten B) (2017, 2018)
Belegung der Sicherungen im Fahrgastraum (Sicherungskasten B) (2017, 2018)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (Modelle mit Smart Entry System), 50 A (Modelle ohne Smart Entry System)) |
30A / 50A |
| 1 | Sicherungskasten Haupt 2 | 50 A |
| 1 | ABS/VSA-Motor | 40 A |
| 1 | Sicherungskasten Haupt 1 | 30 A |
| 1 | Hauptsicherungskasten 3 (optional) | 40 A |
| 2 | Heckscheibenheizung | 30 A |
| 2 | EPB L | 30 A |
| 2 | IG Main 2 (Modelle mit Smart Entry System)/ Nicht verwendet (Modelle ohne Smart Entry System) |
30 A |
| 2 | HTR | 40 A |
| 2 | EPB R | 30 A |
| 2 | Allrad (optional) | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Enteiser (optional) | (10 A) |
| 7 | RR ACC BUCHSE (optional) | (20 A) |
| 8 | — | — |
| 9 | Innenbeleuchtung | 7,5 A |
| 10 | ACC-Buchse (Konsole) | (20 A) |
| 11 | — | — |
| 12 | Nicht verwendet (Modelle mit Smart Entry System) ACC Key Lock (Modelle ohne Smart Entry System) |
— (7,5 A) |
| 13 | Beheizter Außenspiegel (optional) | (10 A) |
| 14 | Klimaanlagengebläse SW (optional) | (7,5 A) |
| fünfzehn | Nicht verwendet (Modelle mit Smart Entry System) Wischer (Modelle ohne Smart Entry System) |
— 30 A |
Motorraum (Sicherungskasten A)
ad vertisements
Belegung der Sicherungen im Motorraum (Sicherungskasten A) (2016, 2017, 2018)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Scheinwerfer Abblendlicht Haupt | 20 A |
| 2 | CDC (optional) | (30 A) |
| 3 | Gefahr | 10 A |
| 4 | DBW | 15 A |
| 5 | Wischer (optional) | (30 A) |
| 6 | Halt | 10 A |
| 7 | IGP | 15 A |
| 8 | IG-Spule | 15 A |
| 9 | EOP (optional) | (10 A) |
| 10 | INJ (optional) | (20 A) |
| 11 | VST2 (optional) | (30 A) |
| 12 | Hauptlüfter | 30 A |
| 13 | Starter-SW (optional) | (30 A) |
| 14 | MG Kupplung | 7,5 A |
| fünfzehn | Batteriesensor | (7,5 A) |
| 16 | Kleines Licht | 10 A |
| 17 | AFP-Haupt (optional) | (10 A) |
| 18 | Horn | 10 A |
| 19 | Nebelscheinwerfer (optional) | (10 A) |
| 20 | SBW (optional) | (10 A) |
| 21 | Hauptsicherung sichern | 10 A |
| 22 | Audio | (10 A) |
| 23 | Unterlüfter | (30 A) |
| 24 | VST1 (optional) | (30 A) |
| 25 | STRLD (optional) | (7,5 A) |
| 26 | IGP-CAM (optional) | (7,5 A) |
| 27 | — | — |
| 28 | — | — |
| 29 | Backup (optional) | (30 A) |
| 30 | IGP LAF | (7,5 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Abblendlicht rechts Scheinwerfer | 10 A |
| 33 | Abblendlicht linker Scheinwerfer | 10 A |
Motorraum (Sicherungskasten B)
Belegung der Sicherungen im Motorraum (Sicherungskasten B) (2016-2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| ein | Batterie Haupt | 100 A |
| b | RB Haupt 1 | 70 A |
| c | RB Haupt 2 | 80 A |
| d | CAP Haupt | 70 A |
2019
Fahrgastraum (Sicherungskasten A)
ad vertisements
Belegung der Sicherungen im Fahrgastraum (Sicherungskasten A) (2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Türschloss | 20 A |
| 2 | – | – |
| 3 | Intelligent (Option) | (10 A) |
| 4 | Entriegelung der Fahrerseite | 10 A |
| 5 | Entriegelung der Beifahrertür | 10 A |
| 6 | Fahrertür entriegeln | 10 A |
| 7 | Fahrertürschloss | 10 A |
| 8 | Fensterheber des Fahrers | 20 A |
| 9 | Fensterheber des Beifahrers | 20 A |
| 10 | Fensterheber hinten links | 20 A |
| 11 | Fensterheber hinten rechts | 20 A |
| 12 | Türschloss auf der Fahrerseite | 10 A |
| 13 | Türschloss auf der Beifahrerseite | 10 A |
| 14 | – | – |
| fünfzehn | Rechter Scheinwerfer Fernlicht | 10 A |
| 16 | STS (Option) | (7,5 A) |
| 17 | — | (20 A) |
| 18 | Monddach (Option) | (20 A) |
| 19 | Vordersitzheizung (Option) | (20 A) |
| 20 | – | – |
| 21 | Adaptive Geschwindigkeitsregelung (Option) | (7,5 A) |
| 22 | Waschmaschine | 15 A |
| 23 | Heckscheibenwischer (Option) | (10 A) |
| 24 | Klimaanlage | 7,5 A |
| 25 | Tagfahrlicht | 7,5 A |
| 26 | Starter-Schnitt (Option) | (7,5 A) |
| 27 | ABS/VSA | 7,5 A |
| 28 | SRS | 10 A |
| 29 | Linker Scheinwerfer Fernlicht | 10 A |
| 30 | ACG | 10 A |
| 31 | IG-Relais | 10 A |
| 32 | Benzinpumpe | 15 A |
| 33 | SRS | (7,5 A) |
| 34 | Meter | 7,5 A |
| 35 | Mission SOL | 7,5 A |
| 36 | Steckdose für Zubehör an der Vorderseite | 20 A |
| 37 | ACC | (7,5 A) |
| 38 | — | (7,5 A) |
| 39 | Möglichkeit | 10 A |
| 40 | Heckscheibenwischer | 10 A |
| 41 | — | — |
Fahrgastraum (Sicherungskasten B)
Belegung der Sicherungen im Fahrgastraum (Sicherungskasten B) (2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (Modelle mit Smart Entry System), 50 A (Modelle ohne Smart Entry System)) |
30A / 50A |
| 1 | 1 Hauptsicherungskasten 2 | 50 A |
| 1 | ABS/VSA-Motor | 40 A |
| 1 | Sicherungskasten Haupt 1 | 30 A |
| 1 | Hauptsicherungskasten 3 (Option) | 40 A |
| 2 | Heckscheibenheizung | 30 A |
| 2 | Elektrische Feststellbremse links | 30 A |
| 2 | IG Main 2 (Modelle mit Smart Entry System) Nicht verwendet (Modelle ohne Smart Entry System) |
30 A |
| 2 | Heizungsmotor | 40 A |
| 2 | Rechte elektrische Feststellbremse | 30 A |
| 2 | ABS/VSA FSR | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | Allrad (Option) | (20 A) |
| 6 | Beheizte Windschutzscheibe (Option) | (10 A) |
| 7 | Zubehör-Steckdose hinten (Option) | (20 A) |
| 8 | — | — |
| 9 | Innenbeleuchtung | 7,5 A |
| 10 | Zubehörsteckdose (Konsole) | (20 A) |
| 11 | — | — |
| 12 | Nicht verwendet (Modelle mit Smart Entry System) ACC Key Lock (Modelle ohne Smart Entry System) |
— (7,5 A) |
| 13 | Beheizter Außenspiegel (Option) | (10 A) |
| 14 | Klimagebläse SW (Option) | (7,5 A) |
| fünfzehn | Nicht verwendet (Modelle mit Smart Entry System) Wischer (Modelle ohne Smart Entry System) |
— 30 A |
Motorraum (Sicherungskasten A)
ad vertisements
Belegung der Sicherungen im Motorraum (Sicherungskasten A) (2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Scheinwerfer Abblendlicht Haupt | 20 A |
| 2 | Fahrersitz elektrisch verstellbar (Option) | (20 A) |
| 3 | Gefahr | 10 A |
| 4 | Drive-by-Wire | 15 A |
| 5 | Wischer (Option) | (30 A) |
| 6 | Halt | 10 A |
| 7 | IGP | 15 A |
| 8 | IG-Spule | 15 A |
| 9 | Tagfahrlicht (Option) | (10 A) |
| 10 | – | (20 A) |
| 11 | — | (30 A) |
| 12 | Hauptlüfter | 30 A |
| 13 | Starter-SW (Option) | (30 A) |
| 14 | MG Kupplung | 7,5 A |
| fünfzehn | Batteriesensor | (7,5 A) |
| 16 | Kleines Licht | 10 A |
| 17 | Elektrische Sitzverstellung des Fahrers (Option) | (20 A) |
| 18 | Horn | 10 A |
| 19 | Nebelscheinwerfer (Option) | (10 A) |
| 20 | Windschutzscheiben-Entfroster | (10 A) |
| 21 | Sichern | 10 A |
| 22 | Audio | (10 A) |
| 23 | Unterlüfter | (30 A) |
| 24 | — | (30 A) |
| 25 | STRLD (Option) | (7,5 A) |
| 26 | IGP-CAM (Option) | (7,5 A) |
| 27 | — | — |
| 28 | — | |
| 29 | — | (30 A) |
| 30 | IGP LAF | (7,5 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Abblendlicht rechts Scheinwerfer | 10 A |
| 33 | Abblendlicht linker Scheinwerfer | 10 A |

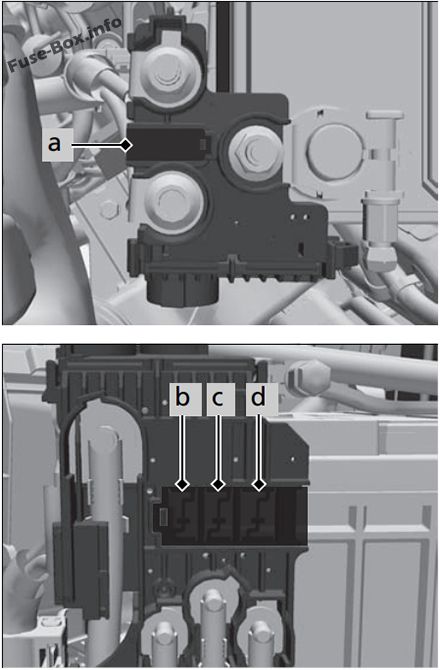

Motorraum (Sicherungskasten B)
Belegung der Sicherungen im Motorraum (Sicherungskasten B) (2016-2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| ein | Batterie Haupt | 100 A |
| b | RB Haupt 1 | 70 A |
| c | RB Haupt 2 | 80 A |
| d | CAP Haupt | 70 A |
