Hier finden Sie die Sicherungskasten-Belegung für den Hyundai Elantra XD der Baujahre 2000 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Hyundai Elantra 2000-2006
Die Sicherung für den Zigarettenanzünder (Steckdose) des Hyundai Elantra befindet sich im Sicherungskasten der Instrumententafel (siehe Sicherung „C/LIGHT“ (Zigarettenanzünder, Steckdose)).

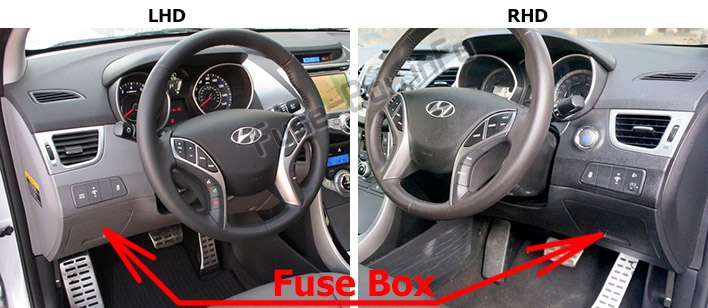

Instrumententafel

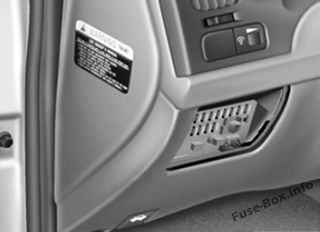

Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Motorraum
Der Sicherungskasten befindet sich im Motorraum (links).
ad vertisements

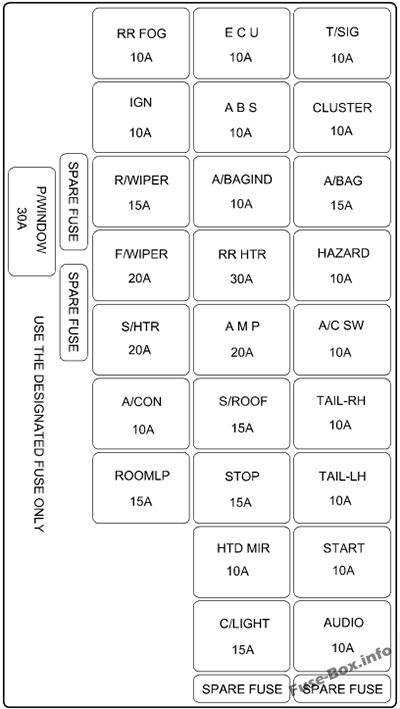

Instrumententafel
Belegung der Sicherungen in der Instrumententafel
| NAME | AMP-WERT | GESCHÜTZTE KOMPONENTEN |
|---|---|---|
| T/SIG | 10 A | Blinker, Rückfahrscheinwerfer |
| CLUSTER | 10 A | Vorerregungswiderstand, Kombiinstrument (IND) |
| EINE TASCHE | 15A | SRS-Steuerung |
| GEFAHR | 10 A | Warnblinkrelais, Warnblinker |
| Klimaanlage SW | 10 A | Klimaanlagensteuerung |
| HECK-RH | 10 A | Kurzer Stecker, Beleuchtungslampen, Rücklicht (rechts), Scheinwerferwaschanlage |
| HECK-LH | 10 A | Schlussleuchte (LH), Außenleuchten |
| START | 10 A | B/Alarmrelais |
| AUDIO | 10 A | Digitaluhr, Elektrischer Außenspiegel & Spiegelklappung, Audio |
| ECU | 10 A | Tempomat, PCM, Fahrzeuggeschwindigkeitssensor, Zündspule |
| Abs | 10 A | ABS-Steuerung |
| A/BEUTEL-IN | 10 A | Kombiinstrument (Airbag IND) |
| RR HTR | 30A | Scheibenwischerrelais |
| AMPERE | 20A | Leistungsantenne |
| S/DACH | 15A | Elektrische Türschlosssteuerung, Schiebedach |
| STOPP | 15A | Bremsleuchten, Fensterheber, Elektrischer Außenspiegel anklappbar |
| HTD MIR | 10 A | Heckscheiben- und Außenspiegelheizung, Klimaanlagensteuerung |
| C/LICHT | 15A | Zigarettenanzünder, Steckdose |
| RR NEBEL | 10 A | Nebelschlussleuchten |
| IGN | 10 A | Scheinwerfer, Scheinwerferwaschanlage, Kraftstofffilterheizung |
| R/WISCHER | 15A | Heckscheibenwischer und -waschanlage |
| F/WISCHER | 20A | Scheibenwischer und Waschanlage vorne |
| S/HTR | 20A | Sitzwärmer |
| A/CON | 10 A | Gebläse- und Klimaanlagensteuerung, ETACM, Schiebedachsteuerung, elektronischer Chromspiegel |
| ZIMMER LP | 15A | Türleuchten, Kombiinstrument, Datenverbindungsanschluss, Mehrzweckprüfanschluss, Zimmerleuchten, ETACM, Audio, Stromanschluss |
| P/WINDOW (SICHERUNGSVERBINDUNG) | 30A | Elektrischer Fensterheber |
Motorraum (Benzin)
ad vertisements
Belegung der Sicherungen im Motorraum (Benzinmotor)
| NAME | AMP-WERT | GESCHÜTZTE KOMPONENTEN |
|---|---|---|
| FUSIBLE LINK: | ||
| BATT | 120A | Generator |
| BATT | 50A | Schmelzsicherung (P/WDW), Rücklichtrelais, Stromanschluss |
| KOND | 20A | Kondensatorlüfterrelais. 1 |
| RAD | 20A | Kühlerlüfterrelais |
| ECU | 20A | Generator, Motorsteuerrelais, Kraftstoffpumpenrelais, PCM |
| IGN | 40A | Zündschalter, Startrelais |
| ABS.1 | 30A | ABS-Steuerung (Motor) |
| ABS.2 | 30A | ABS-Steuerung (Magnetventil) |
| GEBLÄSE | 30A | Gebläserelais |
| SICHERUNG: | ||
| INJ. | 15A | Injektoren |
| SNSR | 10 A | PCM, beheizter Sauerstoffsensor, SMATRA, Heizungsrelais, Glühkerzenrelais |
| DRL | 15A | DRL-Steuerung |
| H/LP-WASCHMASCHINE | 20A | Scheinwerferwaschanlage |
| F/NEBEL | 15A | Nebelscheinwerferrelais |
| ECU | 10 A | Sirene, PCM |
| HORN & Klimaanlage | 15A | Klimarelais, Hupenrelais |
| H/LP (HI) | 15A | Stirnlampe (Höhe) |
| H/LP (LO) | 15A | Scheinwerfer (Niedrig) |

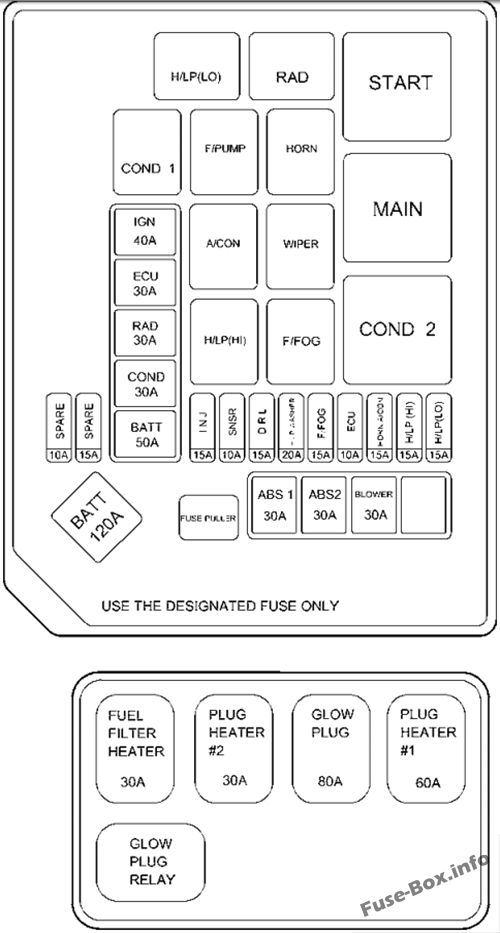

Motorraum (Diesel)
ad vertisements
Belegung der Sicherungen im Motorraum (Dieselmotor)
| NAME | AMP-WERT | GESCHÜTZTE KOMPONENTEN |
|---|---|---|
| FUSIBLE LINK: | ||
| BATT | 120A | Generator |
| BATT | 50A | Schmelzsicherung (P/WDW), Rücklichtrelais, Stromanschluss |
| KOND | 30A | Kondensatorlüfterrelais. 1 |
| RAD | 30A | Kühlerlüfterrelais |
| ECU | 30A | Generator, Motorsteuerrelais, Kraftstoffpumpenrelais, PCM |
| IGN | 40A | Zündschalter, Startrelais |
| ABS.1 | 30A | ABS-Steuerung (Motor) |
| ABS.2 | 30A | ABS-Steuerung (Magnetventil) |
| GEBLÄSE | 30A | Gebläserelais |
| GLÜHKERZE | 80A | Wachssteckerrelais |
| HEIZUNG #1 | 60A | Heizungsrelais #1 |
| HEIZUNG #2 | 30A | Heizungsrelais #2 |
| KRAFTSTOFFFILTER | 30A | Kraftstofffilterrelais |
| SICHERUNG: | ||
| INJ. | 15A | Injektoren |
| SNSR | 10 A | PCM, beheizter Sauerstoffsensor, SMATRA, Heizungsrelais, Glühkerzenrelais |
| DRL | 15A | DRL-Steuerung |
| H/LP-WASCHMASCHINE | 20A | Scheinwerferwaschanlage |
| F/NEBEL | 15A | Nebelscheinwerferrelais |
| ECU | 10 A | Sirene, PCM |
| HORN & Klimaanlage | 15A | Klimarelais, Hupenrelais |
| H/LP (HI) | 15A | Stirnlampe (Höhe) |
| H/LP (LO) | 15A | Scheinwerfer (Niedrig) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Hyundai Elantra XD?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
