In diesem Artikel betrachten wir die erste Generation Hyundai Genesis (BH), produziert von 2008 bis 2013 Hier finden Sie Sicherungskasten Diagramme von finden Hyundai Genesis 2010, 2011, 2012 und 2013 , Informationen über die Lage der Sicherungsplatten im Inneren das Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
- Sicherungsanordnung Hyundai Genesis 2008-2013
- Instrumententafel
- Motorraum
- Zuordnung der Sicherungen in der Instrumententafel (links) (2010, 2011)
- Belegung der Sicherungen in der Instrumententafel (rechts) (2010, 2011)
- Belegung der Sicherungen im Motorraum (links) (2010, 2011)
- Belegung der Sicherungen im Motorraum (rechts) (2010, 2011)
- Zuordnung der Sicherungen in der Instrumententafel (links) (2012, 2013)
- Belegung der Sicherungen in der Instrumententafel (rechts) (2012, 2013)
- Belegung der Sicherungen im Motorraum (2012, 2013)
Sicherungsanordnung Hyundai Genesis 2008-2013
Die Sicherungen des Zigarettenanzünders (Steckdose) des Hyundai Genesis befinden sich im Sicherungskasten der rechten Instrumententafel (siehe Sicherungen „P/OUTLET FR“, „P/OUTLET RR“ (seit 2012)) und im linken Motorraum-Sicherungskasten (siehe „ACC BUCHSE“ oder „P/OUTLET FRT“).
Lage des Sicherungskastens
Instrumententafel
Auf jeder Seite des Armaturenbretts befinden sich zwei Sicherungskästen.
ad vertisements

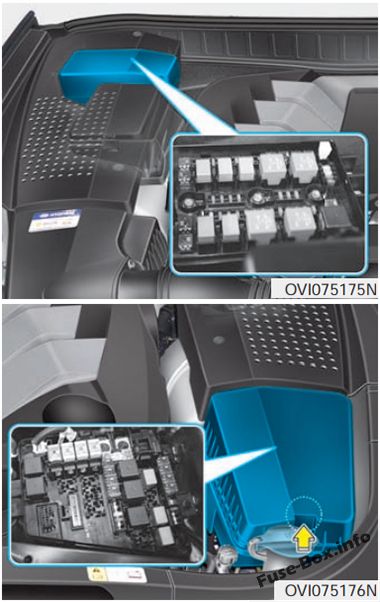

Motorraum
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs inspizieren, beachten Sie das Sicherungskasten-Etikett.
2010, 2011
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (links) (2010, 2011)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| P/WDW (LH) | 30A | Fensterhebermodul Fahrer, Hecktürmodul LH |
| P/WDW (RH) | 30A | Fensterhebermodul Beifahrer, Türmodul hinten rechts |
| FAHRGESTELLEINHEIT | 10 A | Lenkwinkelsensor, Schlüsselschlossmodul, Reifendrucküberwachungsmodul |
| GESCHWINDIGKEITSSCHALTER | 10 A | Multifunktionsschalter, Crash-Pad-Schalter, A/C-Steuermodul |
| START | 10 A | Getriebebereichsschalter, ECM |
| ESCL-SW | 10 A | FOB-Halter, Start-Stopp-Tastenschalter |
| CLUSTER | 10 A | Kombiinstrument |
| A/CON4 | 10 A | A/C-Steuermodul |
| TASTENBELEUCHTUNG | 10 A | Start-Stopp-Tastenschalter, Türwarnschalter, FOB-Halter, Schlüsselmagnetventil |
| IG SCHLÜSSELVERSORGUNG 1 | 30A | E/R-Verteilerkastensicherung (INHIBITOR SW 10A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A, STOP LP 10, AFLS 10A) |
| DR-SCHLOSS (LH) | 10 A | Fahrertürmodul |
| A/BEUTEL-IN | 10 A | Kombiinstrument |
| AFLS | 10 A | Sensor für automatische Scheinwerfer-Nivellierung, adaptives Frontbeleuchtungsmodul, Scheinwerfer links, Scheinwerfer rechts |
| ESCL 2 | 10 A | PDM |
| SICHERHEIT LP | 10 A | Datenverbindungsanschluss, automatischer Lichtsensor und Sicherheitsanzeige |
| KÖRPEREINHEIT 3 | 10 A | FAM, IPM, Neigungs- und Teleskopmodul, PDM, Fahrertürmodul, Beifahrertürmodul, IMS-Steuermodul, Multifunktionsschalter, elektronisches Feststellbremsmodul, vorderes und hinteres Steuermodul für Einparkhilfe |
| KÖRPEREINHEIT 2 | 10 A | FAM, Multifunktionsschalter, Neigungs- und Teleskopmodul, Kombiinstrument, Fahrertürmodul, Beifahrertürmodul, IMS-Steuermodul, Heckvorhangmodul |
| P/GRIFF | 15A | Neigungs- und Teleskopmodul |
| EINE TASCHE | 15A | SRS-Steuermodul, PODS-Modul, Kontrolllampe |
| AUDIO 2 | 15A | Audio, Frontmonitor, AV-Kopfmodul, Medienmodul (mit AV) |
| S/HTD-Steuergerät (FR-LH) | 15A | Fahrer-CCS-Steuermodul, Fahrersitzwärmer-Modul (ohne CCS) |
| F/DECKEL OFFEN | 10 A | Schalter Kraftstoffeinfüllklappe |
| AUDIO 3 | 10 A | AV-Kopfmodul, Audio, aktives Kopfstützensensormodul, Beifahrerairbaganzeige |
| A/CON3 | 10 A | HF-Empfänger, A/C-Steuermodul |
| P/CONN | 30A | I/P Junction Box Sicherung LH (BODY UNIT 2 10, A/CON 3 10A, AUDIO 2 15A) |
Belegung der Sicherungen in der Instrumententafel (rechts) (2010, 2011)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| VORHANG (RR) | 10 A | Heckvorhangmodul |
| SPIEGEL | 10 A | Fahrertürmodul, Beifahrertürmodul |
| IG SCHLÜSSELVERSORGUNG 2 | 30A | E/R-Verteilerkastensicherung (AQS 10A, WASHER 15A) |
| S/DACH | 20A | Deckenkonsolenlampe |
| KONSOLE SW | 10 A | Konsolenschalter links/rechts, Piezo-Summer |
| A/CON 1 | 10 A | Aktiver Incar-Sensor, A/C-Steuermodul |
| P/SITZ (FR-RH) | 20A | Beifahrersitz-Relaiskasten |
| TPMS | 10 A | Reifendrucküberwachungsmodul, elektrochromer Spiegel |
| KÖRPEREINHEIT 1 | 10 A | Kombiinstrument, Treiber-CCS-Steuermodul, PDM, I PM, Rheostat |
| ECM | 10 A | Elektrochromer Spiegel, Dachkonsolenlampe, Regensensor, Heckvorhangmodul, Kameramodul |
| S/HTD-Steuergerät (FR-RH) | 15A | Beifahrersitzwärmermodul |
| DR-SCHLOSS (RH) | 15A | Beifahrertürmodul |
| P/AUSGANG (FR) | 10 A | ACC-Sockelrelais |
| A/CON 2 | 10 A | A/C-Steuermodul, I PM, PDM, Schlüsselverriegelungsmodul |
| ESCL1 | 25A | PDM |
| AUDIO 1 | 10 A | Audio, Kameramodul, Frontmonitor, Medienmodul, AV-Kopfmodul |
Belegung der Sicherungen im Motorraum (links) (2010, 2011)
ad vertisements
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| ALT | 200A | Generator |
| I/P LH PWR | 60A | I/P-Anschlussdose LH |
| I/P RH PWR | 60A | I/P-Anschlussdose RH |
| KÜHLUNG | 60A | Lüfterrelais |
| EHPS | 80A | EHPS-Modul |
| AMP-1 | 40A | AV JBL-Verstärker |
| AMP-2 | 30A | Ampere |
| ESCL (ACC) | 30A | ESCL (ACC) Relais |
| ABS-1 | 30A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| ABS-2 | 30A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| ESCL (IGN1) | 30A | ESCL (IGN1) Relais |
| ESCL (IGN2) | 30A | ESCL (IGN2) Relais |
| P/SITZ FL | 30A | Fahrersitz-Relaiskasten, IMS-Steuermodul, Schalter für die vordere Lendenwirbelstütze |
| H/LP-WASCHMASCHINE | 20A | – |
| B/UP LP (GSL 4.6L) | 10 A | Reservelampenrelais |
| ACC-BUCHSE | 25A | ACC-Sockelrelais |
| T/DECKEL | 10 A | Kofferraumdeckelrelais |
| DRL | 15A | DRL-Relais |
| LP STOPPEN | 10 A | Bremslichtrelais, Bremslichtschalter, IPM |
| B/UP LP (GSL 3.8L) | 10 A | Heckleuchte LH/RH (IN), elektrochromer Spiegel, Kameramodul, Heckvorhangmodul |
ad vertisements
Belegung der Sicherungen im Motorraum (rechts) (2010, 2011)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| WISCHER | 30A | Wischermodul mit elektronischer Steuerung |
| FAM POWER-1 | 40A | FAM |
| FAM POWER-2 | 40A | FAM |
| START | 30A | Startrelais |
| ECU | 30A | Motorsteuerrelais |
| GEBLÄSEMOTOR | 40A | Gebläserelais |
| IGN SW-1 | 40A | Zündschalter (IG1, ACC) |
| HTD-GLAS (RR) | 40A | Beheiztes Glas (RR) Relais |
| IGN SW-2 | 40A | Zündschalter (IG2, START) |
| A/CON | 10 A | A/C-Steuermodul |
| EPB-1 | 15A | Elektronisches Parkbremsmodul |
| EPB-2 | 15A | Elektronisches Parkbremsmodul |
| HORN | 15A | Horn Relais |
| IPM | 10 A | IPM |
| AQS | 10 A | AQS-Sensor, elektronisches Scheibenwischermodul, Gebläserelais, Scheinwerferrelais (niedrig) |
| HTD-GLAS (FR) | 15A | Beheiztes Glas (FR) Relais |
| WASCHMASCHINE | 15A | Scheibenrelais |
| SPIEGEL HTD | 10 A | A/C-Steuermodul, Power-Außenspiegelmotor LH/RH |
| TCU | 15A | TCM |
| AFLS | 10 A | Stirnlampe LH/RH |
| EHPS | 10 A | EHPS-Modul |
| ESC | 10 A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| ECU-2 | 10 A | ECM |
| ZÜNDSPULE-1 | 15A | Zündspule |
| ZÜNDSPULE-2 | 15A | Zündspule, Kondensator |
| GER SNSR-1 | 10 A | ECM, Luftmassenmesser (GSL 3.8L), Sauerstoffsensor, Nockenwellensensor (GSL 4.6L) |
| GER SNSR-2 | 10 A | Magnetventil Kanisterspülungssteuerung, variables Einlasskrümmerventil, Ölregelventil, ECM, Kühlgebläserelais, Wegfahrsperrenmodul, Kanisterschließventil |
| GER SNSR-3 | 15A | ECM (GSL 3.8L), Einspritzdüse, Kraftstoffpumpenrelais |
| H/LP (LO-RH) | 15A | Stirnlampe RH |
| H/LP (LO-LH) | 15A | Stirnlampe LH, ECM |
| INHIBITOR-SW | 10 A | Transaxle-Bereichsschalter (GSL 3.8L) |
| KREUZFAHRT | 10 A | Intelligentes Tempomat-Modul |
| LP STOPPEN | 10 A | Bremslichtschalter, Bremslichtrelais, Generator |
| ECU-1 | 10 A | ECM, TCM |
| ZIMMER LP | 10 A | Zimmerlampenrelais |
| BENZINPUMPE | 20A | Kraftstoffpumpenrelais |
2012, 2013
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (links) (2012, 2013)
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| P/WDW(LH) | 30A | Fensterhebermodul Fahrer, Fensterhebermodul hinten LH |
| P/WDW(RH) | 30A | Fensterhebermodul Beifahrer, Fensterhebermodul hinten rechts |
| MODUL 2 | 10 A | Konsolenschalter LH/RH, ECS-Steuermodul, Lenkwinkelsensor, Schlüsselschlossmodul, Reifendrucküberwachungsmodul |
| KURISE SW | 10 A | Multifunktionsschalter, Crash-Pad-Schalter, A/C-Steuermodul, Kombiinstrument, Rücksitzheizungsmodul links, Fahrersitzheizungsmodul Rücksitzheizungsmodul rechts, Beifahrersitzheizungsmodul, Beifahrer-CCS-Steuermodul, Fahrer-CCS-Steuermodul, Generator |
| START | 10 A | Reichweitenschalter |
| PDM 2 | 10 A | Schlüsselanhänger, Start-Stopp-Tastenschalter |
| CLUSTER | 10 A | Kombiinstrument (IND.) |
| A/CON(IG1) | 10 A | A/C-Steuermodul |
| TASTENBELEUCHTUNG | 10 A | Start-Stopp-Tastenschalter, Türwarnschalter, Schlüsselanhänger, Schlüsselmagnet Sol |
| IG SCHLÜSSELVERSORGUNG | 30A | E/R-Verteilerkastensicherung (INHIBITOR SW 15A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A.STOP LP 10A, AFLS 10A) |
| INTELLIGENTES A/PEDAL | 10 A | Intelligente Beschleunigungspedaleinheit |
| DR LOCK DRV | 10 A | Fahrertürmodul |
| LP STOPPEN | 10 A | Bremslichtschalter |
| A/BEUTEL-IN | 10 A | Kombiinstrument (Airbag IND.) |
| AFLS | 10 A | Sensor für automatische Scheinwerfer-Nivellierung, adaptives Frontbeleuchtungsmodul, Scheinwerfer links, Scheinwerfer rechts |
| PDM 1 | 10 A | PDM |
| SICHERHEIT LP | 10 A | Datenverbindungsanschluss, automatischer Lichtsensor und Sicherheitsanzeige, Hecktürmodul LH/RH, Schaltsperre |
| MODUL 1 | 10 A | FAM, IPM, Neigungs- und Teleskopmodul, PDM, Fahrertürmodul, Beifahrertürmodul, IMS-Steuermodul, Multifunktionsschalter, elektronisches Parkbremsmodul, elektrisches Kofferraumdeckelsteuermodul, vorderes und hinteres Steuermodul für Einparkhilfe |
| MODUL 3 | 10 A | FAM, Multifunktionsschalter, Kipp- und Teleskopmodul, Kombiinstrument, Fahrertürmodul, Beifahrertürmodul, Kofferraumdeckel-Steuermodul, IMS-Steuermodul, Heckvorhangmodul |
| P/GRIFF | 15A | Neigungs- und Teleskopmodul |
| ECS | 15A | ECS-Steuermodul |
| EINE TASCHE | 15A | SRS-Steuermodul |
| AUDIO(B+) | 15A | Audio, Frontmonitor, AV-Kopfmodul, Heckmonitor (mit AV), Heckaudioschalter, Medienmodul (mit AV) |
| S/HEIZUNG DRV | 15A | Fahrer-CCS-Steuermodul, Fahrersitzwärmer-Modul (ohne CCS) |
| P/STAMM | 30A | Steuermodul für den elektrischen Kofferraumdeckel |
| F/DECKEL | 10 A | Schalter für Kofferraumdeckel und Tankklappe (Schalter für Tankklappe) |
| AUDIO (IGI) | 10 A | AV-Kopfmodul, Audio, Sensormodul für aktive Kopfstütze |
| HF-EMPFÄNGER | 10 A | HF-Empfänger |
| A/KON(B+) | 10 A | A / C-Steuermodul, Reifendrucküberwachungsmodul |
| IOD | 30A | I/P Junction Box LH-Sicherung (MODULE 3 10A, AUDIO(B+) 15A, Rf-Empfänger 10A, A/CON(IG1) 15A) |
Belegung der Sicherungen in der Instrumententafel (rechts) (2012, 2013)
ad vertisements
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| VORHANG (RR) | 10 A | Heckvorhangmodul |
| SPIEGEL | 10 A | Fahrertürmodul, Beifahrertürmodul |
| IG SCHLÜSSELVERSORGUNG | 30A | E/R-Verteilerkastensicherung (AQS 10A, WASHER 15A) |
| SCHIEBEDACH | 20A | Deckenkonsolenlampe |
| KONSOLE SW | 10 A | Konsolenschalter links/rechts, Piezo-Summer |
| A/KON(IG2) | 10 A | Aktiver Incar-Sensor, A/C-Steuermodul |
| P/SITZPASS | 20A | Beifahrersitz-Relaiskasten |
| S/HEIZUNG RR | 20A | Rücksitzheizungsmodul LH/RH, Steuerschalter für elektrisch verstellbaren Rücksitz |
| MODUL 1 | 10 A | Kombiinstrument, Rheostat, CCS-Steuermodul Fahrer, CCS-Steuermodul Beifahrer, PDM, IPM |
| MODUL 3 | 10 A | Elektrochromer Spiegel, Dachkonsolenlampe, Regensensor, Heckvorhangmodul, Kameramodul |
| S/HEIZUNGSPASS | 20A | Beifahrer-CCS-Steuermodul, Beifahrersitzwärmer-Modul |
| DR-SCHLOSS-PASS | 15A | Beifahrertürmodul |
| P/SITZ RR | 20A | Relaisbox für elektrisch verstellbaren Sitz hinten, Endschalter hinten links L |
| HTD STRG | 15A | Lenkradheizung |
| P/AUSGANG RR | 15A | Zubehörsteckdose hinten |
| P/OUTLET FRT | 10 A | ACC-Sockelrelais |
| MODUL 2 | 10 A | A/C-Steuermodul, IPM, PDM, Schlüsselverriegelungsmodul |
| PDM | 25A | PDM |
| AUDIO | 10 A | Audio, Kameramodul, Audioschalter hinten, Frontmonitor, Medienmodul, AV-Kopfmodul |
Belegung der Sicherungen im Motorraum (2012, 2013)
ad vertisements
| Name | Amperebewertung | Geschützte Komponente |
|---|---|---|
| ALT | 200A | Generator |
| I/P LH PWR | 60A | I/P-Anschlussdose LH |
| I/P RH PWR | 60A | I/P-Anschlussdose RH |
| C/LÜFTER | 60A | Lüfterrelais |
| EHPS | 80A | EHPS-Modul |
| AIR ECS | 40A | ECS Kompressorrelais |
| AMP 1 | 40A | AV JBL AMP |
| AMP 2 | 30A | AMPERE |
| PDM(ACC) | 30A | PDM (ACC) Relais |
| VDC/ESC 1 | 30A | VDC/ESP-Steuermodul, Mehrzweck-Prüfanschluss |
| VDC/ESC 2 | 30A | VDC/ESP-Steuermodul, Mehrzweck-Prüfanschluss |
| PDM(IG1) | 30A | PDM (IG1) Relais |
| PDM(IG2) | 30A | PDM (IG2) Relais |
| P/SITZ DRV | 30A | Fahrersitz-Relaisbox, IMS-Steuermodul, Fahrer-Lendenwirbelstütze-Schalter |
| H/LP-WASCHMASCHINE | 20A | Scheinwerferwaschrelais |
| VAKUUMPUMPE | 20A | Relais Bremsunterdruckpumpe |
| P/OUTLET FRT | 25A | ACC-Sockelrelais |
| KOFFERRAUM | 10 A | Kofferraumdeckelrelais |
| IMS | 10 A | – |
| LP STOPPEN | 10 A | Bremslichtrelais, Bremslichtschalter, I PM |
| B/UP LP | 10 A | Heckleuchte LH/RH (IN), elektrochromer Spiegel, Kameramodul, Heckvorhangmodul |
| ECU | 30A | Motorsteuerrelais |
| GEBLÄSE | 40A | Gebläserelais |
| IGN SW 2 (PRÄSICHERHEITSPASS) | 40A | Zündschalter (IG 2, START), Sicherheitsgurt Beifahrer |
| RR HTD | 40A | E/R-Verteilerkastensicherung (AQS 10A, WASHER 15A) |
| ZÜNDSCHALTER 1 (PRESAFETY DRV) | 40A | Zündschalter (IG 1, ACC), Sicherheitsgurt Fahrer |
| A/CON | 10 A | A/C-Steuermodul |
| EPB 1 | 15A | Elektrisches Feststellbremsmodul |
| EPB 2 | 15A | Elektrisches Feststellbremsmodul |
| HORN | 15A | Horn Relais |
| IPM | 10 A | IPM, Scheinwerferrelais (niedrig) |
| AQS | 10 A | AQS-Sensor, elektronisches Wischermodul, Gebläserelais |
| ENTEISER | 15A | Beheiztes Glas (FR) Relais |
| WASCHMASCHINE | 15A | Scheibenrelais |
| WISCHER | 30A | Scheibenwischermotor |
| HTD SPIEGEL | 10 A | A/C-Steuermodul, Power-Außenspiegel & Spiegel-Klappmotor LH/RH |
| TCU | 15A | TCM |
| AFLS | 10 A | Stirnlampe LH/RH |
| EHPS | 10 A | EHPS-Modul |
| VDC/ESC | 10 A | ESP-Steuermodul, Mehrzweck-Prüfstecker |
| Steuergerät (IG1) | 10 A | ECM |
| ZÜNDSPULE | 20A | Zündspule #1,2,3,4,5,6 |
| INJEKTOR(B+) | 15A | Injektorantriebskasten |
| SENSOR 1 | 10 A | ECM, Luftmassenmesser, Sauerstoffsensor #1,2,3,4 |
| SENSOR 2 | 10 A | Magnetventil für die Kanisterspülung, variables Einlasskrümmerventil, Ölregelventil, ECM, Kühlgebläserelais, Wegfahrsperrenmodul, Kraftstoffpumpenwiderstand |
| SENSOR 3 | 10 A | ECM, Einspritzdüse Nr. 1 bis Nr. 6, Kraftstoffpumpenrelais |
| H/ND RH | 15A | Stirnlampe RH |
| H/ND LH | 15A | Stirnlampe LH |
| INJEKTOR (IGI) | 10 A | Injektorantriebskasten |
| CRUSIE | 10 A | Intelligentes Tempomat-Modul |
| LP STOPPEN | 10 A | Bremslichtschalter, Bremslichtrelais, Generator, Vakuumschalter |
| Steuergerät (B+) | 15A | ECM, TCM, Injektorantriebskasten |
| ZIMMER LP | 10 A | Zimmerlampenrelais |
| F/PUMPE | 20A | Kraftstoffpumpenrelais |
| START | 30A | Startmagnet |
