In diesem Artikel betrachten wir die erste Generation Hyundai Veloster, produziert von 2011 bis 2017. Hier finden Sie Sicherungskasten Diagramme von finden Hyundai Veloster 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen über die Position des Sicherungstafeln im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
der Inhalt
Sicherungskastendiagramm: Hyundai Veloster (2011-2017)
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „P/OUTLET“ und „C/LIGHTER“).
Lage des Sicherungskastens
Instrumententafel
Der Sicherungskasten befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.

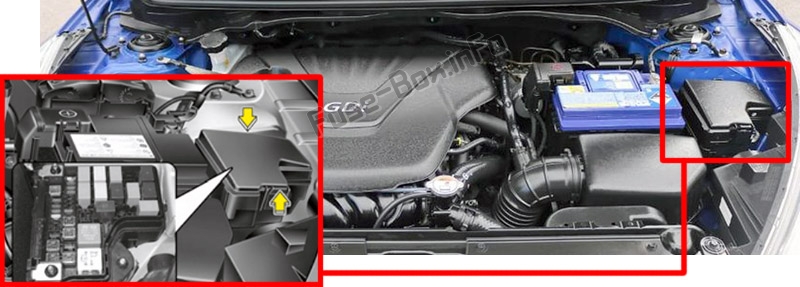

Motorraum
Der Sicherungskasten befindet sich im Motorraum (links).
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs inspizieren, beachten Sie das Sicherungskasten-Etikett.
Sicherungskastendiagramme
ad vertisements
2011, 2012, 2013

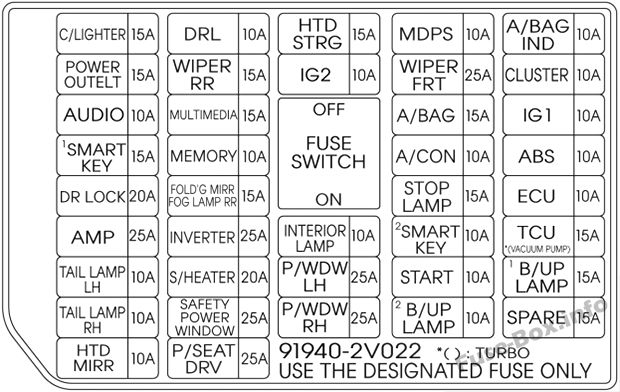

Instrumententafel

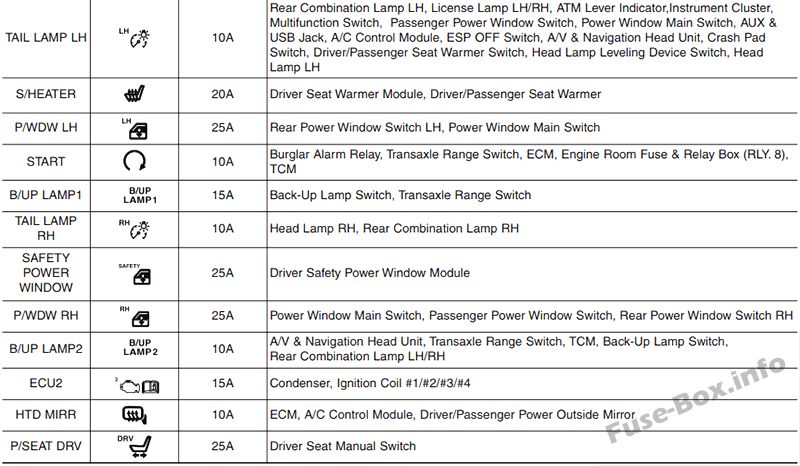

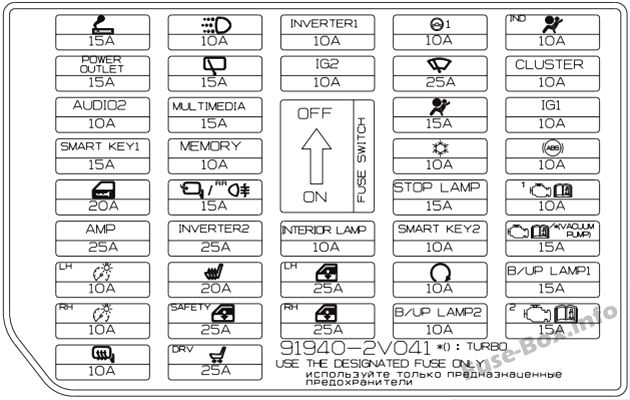

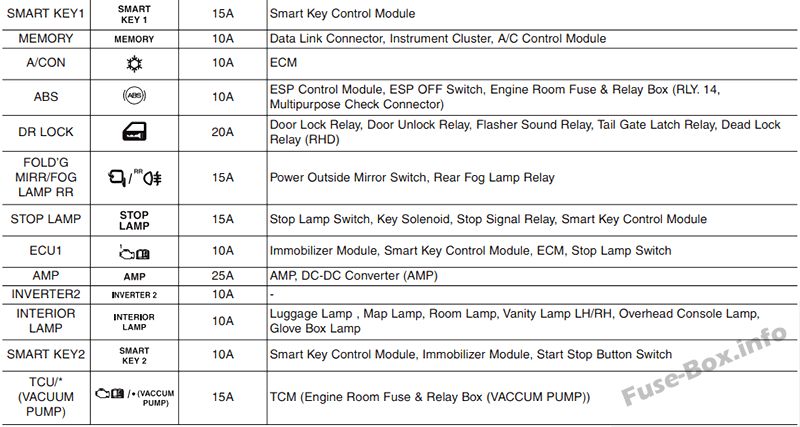

Belegung der Sicherungen in der Instrumententafel (2011, 2012, 2013)
ad vertisements

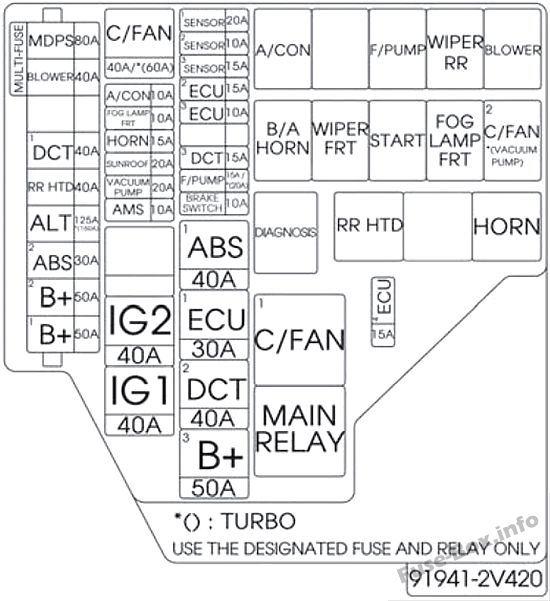

Motorraum

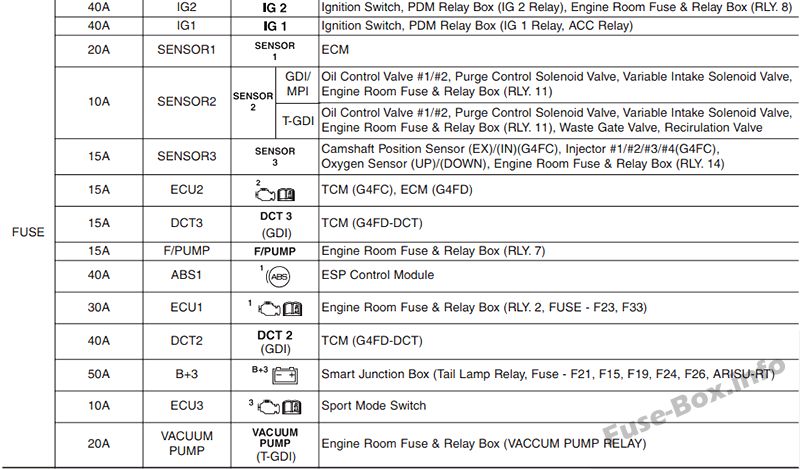

Belegung der Sicherungen im Motorraum (2011, 2012, 2013)
2014
ad vertisements

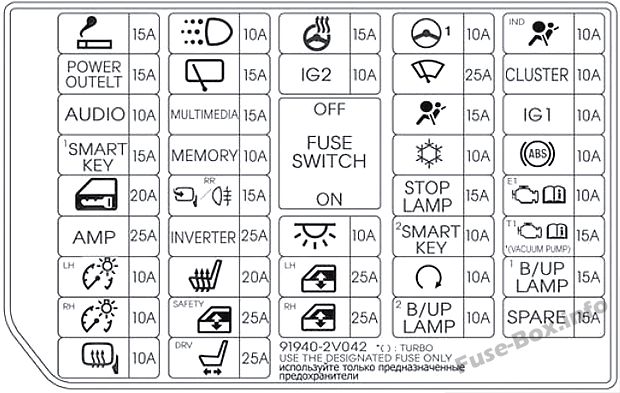

Instrumententafel

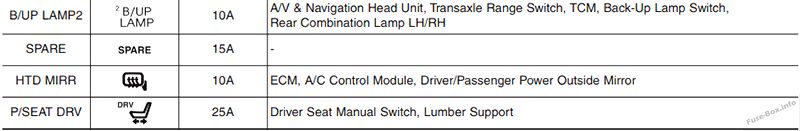

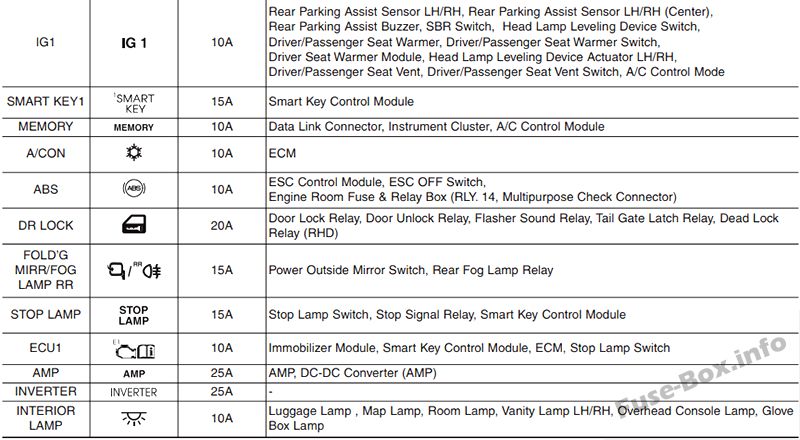

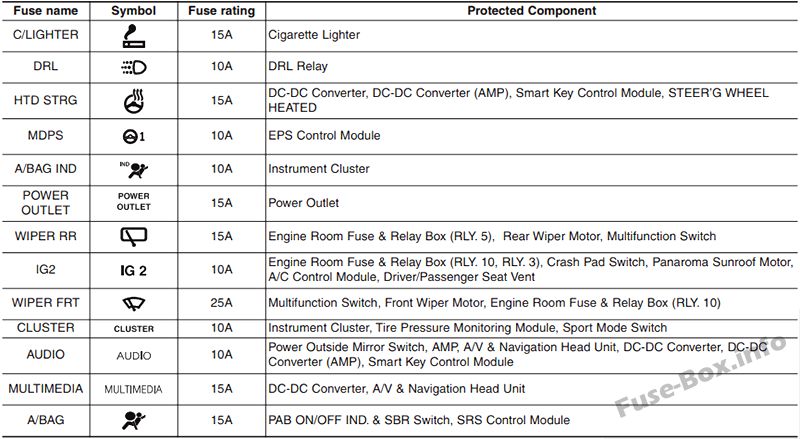

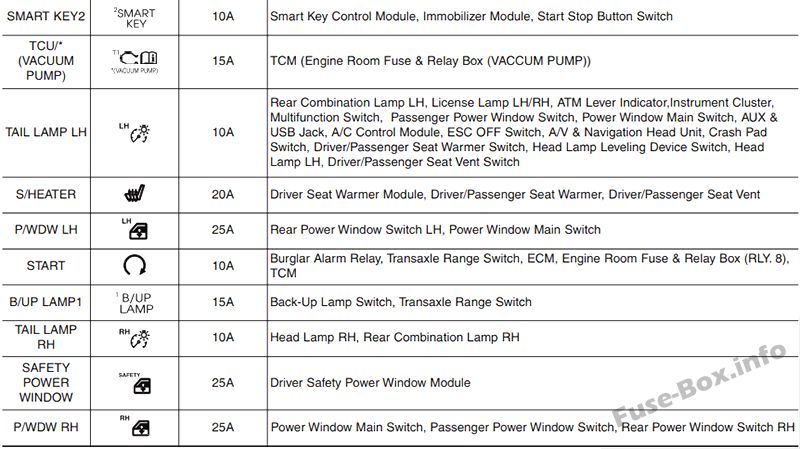

Zuordnung der Sicherungen in der Instrumententafel (2014)
ad vertisements
Motorraum

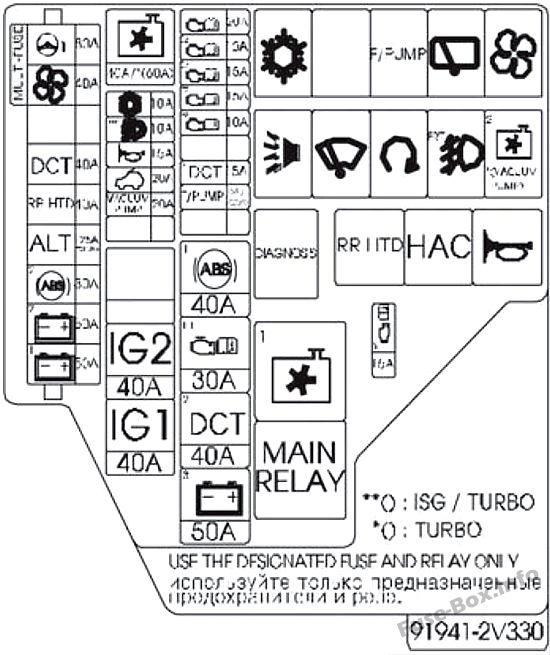

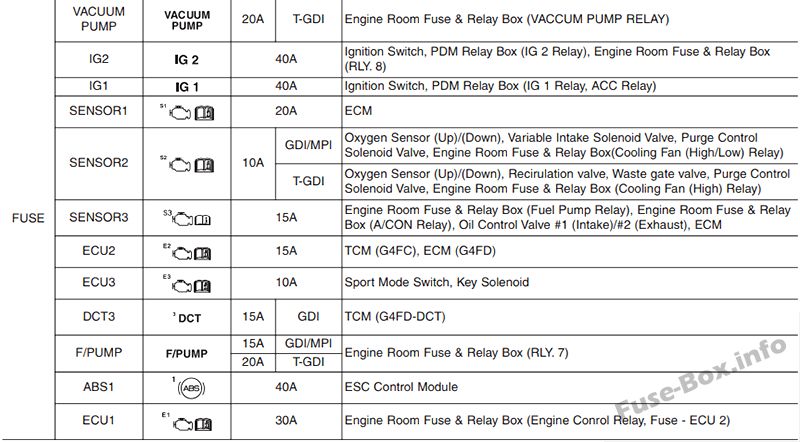

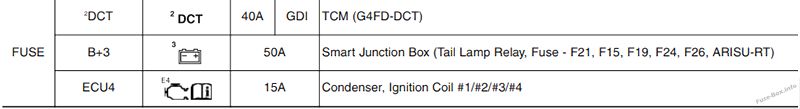

Belegung der Sicherungen im Motorraum (2014)
2015, 2016
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2015, 2016)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| C/FEUERZEUG | 15A | Zigarettenanzünder |
| DRL | 10 A | Nicht benutzt |
| HTD STRG | 15A | Smart Key-Steuermodul, A/C-Invertermodul, Lenkradheizung |
| MDPS | 10 A | EPS-Steuermodul |
| A/BEUTEL-IN | 10 A | Kombiinstrument (Airbag IND.) |
| STECKDOSE | 15A | Steckdose |
| WISCHER RR | 15A | Motorraum-Sicherungs- und Relaiskasten (Heckwischerrelais), Heckscheibenwischermotor, Multifunktionsschalter |
| IG 2 | 10 A | Motorraum-Sicherungs- und Relaiskasten (Frontwischerrelais, Gebläserelais), Sturzpad-Schalter, Panorama-Schiebedachmotor, A/C-Steuermodul, IPS-Steuermodul |
| WISCHER FRT | 25A | Multifunktionsschalter, Frontscheibenwischermotor, Motorraum-Sicherungs- und Relaiskasten (Frontscheibenwischerrelais) |
| CLUSTER | 10 A | Kombiinstrument, Reifendrucküberwachungsmodul, Sportmodusschalter, Schalthebelanzeige, MTS-Modul |
| AUDIO | 10 A | Außenspiegelschalter, AMP, A/V- und Navigations-Hauptgerät, MTS-Modul, Smart Key-Steuermodul, IPS-Steuermodul |
| MULTIMEDIA | 15A | A/V- und Navigations-Hauptgerät, MTS-Modul |
| EINE TASCHE | 15A | Insassenerkennungssensor, SRS-Steuermodul, Kontrollleuchte |
| IG 1 | 10 A | Sensor für Einparkhilfe hinten links/rechts, Sensor für Einparkhilfe hinten links/rechts, Summer für Einparkhilfe hinten, IPS-Steuermodul, Fahrer-/Beifahrersitzheizung, Schalter für Fahrer-/Beifahrersitzheizung, MTS-Modul, A/C-Steuermodul |
| 1 SMART-SCHLÜSSEL | 15A | Smart Key-Steuermodul |
| ERINNERUNG | 10 A | Datenverbindungsanschluss, Kombiinstrument, A/C-Steuermodul |
| A/CON | 10 A | ECM |
| Abs | 10 A | ESC-Modul, ESC-Aus-Schalter, E/R-Sicherungs- und Relaiskasten (HAC-Relais, Mehrzweckprüfanschluss) |
| DR-SPERRE | 20A | Türverriegelungsrelais, Türentriegelungsrelais, Blinkgeräuschrelais, Heckklappenverriegelungsrelais, Zwei-Turn-Entriegelungsrelais, IPS-Steuermodul |
| FOLD’G MIRR/ FOG LP RR | 15A | Nicht benutzt |
| STOPP LAMPE | 15A | Bremslichtschalter, Stoppsignalrelais, Smart Key-Steuermodul |
| ECU | 10 A | Wegfahrsperrenmodul, Smart Key-Steuermodul, ECM. Bremslichtschalter |
| AMPERE | 25A | AMPERE |
| WANDLER | 25A | A/C-Wechselrichtermodul |
| INNENLEUCHTE | 10 A | Gepäckraumlampe, Kartenlampe, Zimmerlampe, Waschtischlampe LH/RH, Deckenkonsolenlampe |
| 2 SMART-SCHLÜSSEL | 10 A | Smart Key-Steuermodul, Wegfahrsperrenmodul, Start-Stopp-Tastenschalter |
| TCU * (VAKUUMPUMPE) T-GDI | 15A | Motorraum-Sicherungs- und Relaiskasten (Vakuumpumpenrelais) |
| TCU * (VAKUUMPUMPE) GDI | 15A | TCM |
| RÜCKLEUCHTE LH | 10 A | Heckleuchte links, Kennzeichenleuchte links/rechts, Schalthebelanzeige, Kombiinstrument, Multifunktionsschalter, Fensterheberschalter Beifahrer, Fensterheber-Hauptschalter, AUX- und USB-Buchse, Inside Miiror A/C-Steuermodul, ESC-Ausschalter, A/ V & Navigation Head Unit, Crash Pad Schalter, Fahrer-/Beifahrersitzheizung Schalter, Scheinwerfer LH |
| S/HEIZUNG | 20A | Fahrer-/Beifahrersitzwärmer |
| P/WDW LH | 25A | Hauptschalter Fensterheber |
| START | 10 A | Einbruchalarmrelais, Transaxle-Reichweitenschalter, Smart-Key-Steuermodul, ECM, TCM, Motorraum-Sicherungs- und Relaiskasten (Startrelais) |
| 1 B/UP LP | 15A | Rückfahrscheinwerferschalter, Transaxle-Reichweitenschalter |
| RÜCKLEUCHTE RH | 10 A | Scheinwerfer rechts, Kombileuchte hinten rechts Lamp |
| SICHERHEITSFENSTER | 25A | Fensterhebermodul für Fahrersicherheit |
| P/WDW RH | 25A | Hauptschalter Fensterheber, Schalter Fensterheber Beifahrer, Schalter Fensterheber hinten rechts |
| 2 B/UP-LAMPE | 10 A | A/V- und Navigations-Hauptgerät, Transaxle-Reichweitenschalter, MTS-Modul, TCM, Rückfahrscheinwerferschalter, hintere Kombileuchte links/rechts, IPS-Steuermodul |
| SCHONEN | 15A | – |
| HTD SPIEGEL | 10 A | ECM, A/C-Steuermodul, Strom-Außenspiegel für Fahrer/Beifahrer |
| P/SITZ DRV | 25A | Holzunterstützung |
| * Turbo |
ad vertisements
Motorraum

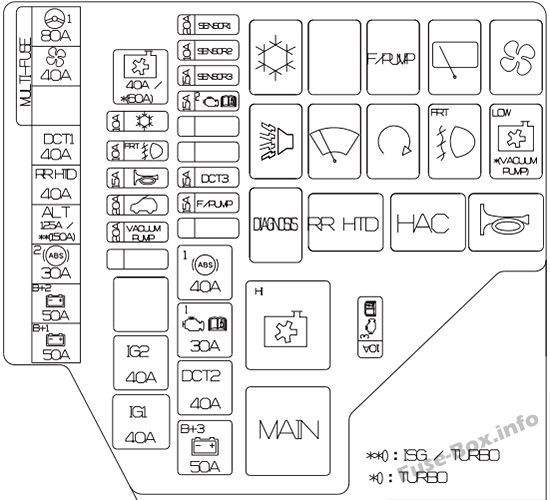

Belegung der Sicherungen im Motorraum (2015, 2016)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| MEHRFACHSICHERUNG: | ||
| MDPS | 80A | EPS-Steuermodul |
| GEBLÄSE | 40A | Motorraum-Sicherungs- und Relaiskasten (Gebläserelais) |
| 1 PUNKT (GDI) | 40A | TCM |
| RR HTD | 40A | Motorraum-Sicherungs- und Relaiskasten (Relais für Heckscheibenheizung) |
| ALT (GDI) | 125A | Motorraum-Sicherungs- und Relaiskasten (Multi Fuse – EcoShift Doppelkupplungsgetriebe 1, |
| ALT (T-GDI) | 150A | MDPS, RR HTD, GEBLÄSE), Lichtmaschine |
| 2 ABS | 30A | Mehrzweck-Prüfanschluss, ESC-Modul |
| 2 B+ | 50A | Smart Junction Box (Fensterheberrelais, IPS-Steuermodul (ARISU LT), Sicherung – SICHERHEITS-FENSTERHEBER, AMP) |
| 1 B+ | 50A | Leckstrom-Autocut-Gerät (Raumlampenrelais, Leckstrom-Autocut-Schalter, Sicherung – INNENLEUCHTE, MULTIMEDIA, SPEICHER), Sicherung – S/HEATER |
| SICHERUNG: | ||
| C/FAN (GDI) | 40A | Motorraum-Sicherungs- und Relaiskasten (Kühlgebläse (Hoch) Relais, Kühlgebläse (Niedrig) Relais) |
| C/LÜFTER (T-GDI) | 60A | Motorraum-Sicherungs- und Relaiskasten (Kühlgebläse (Hoch) Relais) |
| A/CON | 10 A | Motorraum-Sicherungs- und Relaiskasten (A/CON-Relais) |
| NEBELLAMPE FRT | 10 A | Motorraum-Sicherungs- und Relaiskasten (Nebelscheinwerferrelais) |
| HORN | 15A | Motorraum-Sicherungs- und Relaiskasten (Einbruchalarm-Horn-Relais, Horn-Relais) |
| SCHIEBEDACH | 20A | Panorama-Schiebedachmotor |
| VAKUUMPUMPE (T-GDI) | 20A | Motorraum-Sicherungs- und Relaiskasten (Vakuumpumpenrelais) |
| AMS | 10 A | Batteriesensor |
| IG 2 | 40A | Zündschalter, PDM-Relaiskasten (IG 2-Relais), Motorraum-Sicherungs- und Relaiskasten (Startrelais) |
| IG 1 | 40A | Zündschalter, PDM-Relaiskasten (IG 1-Relais, ACC-Relais) |
| 1 SENSOR | 20A | ECM |
| 2 SENSOR (GDI) | 10 A | Sauerstoffsensor (oben)/(unten), Kanisterschließventil, variables Einlass-Magnetventil, Spülsteuerungs-Magnetventil, Motorraum-Sicherungs- und Relaiskasten (Kühlgebläse-Relais (hoch/niedrig)) |
| 2 SENSOR (T-GDI) | 10 A | Sauerstoffsensor (oben)/(unten), Kanisterschließventil, Umwälzventil, Waste-Gate-Ventil, Spülsteuerungs-Magnetventil, Motorraum-Sicherungs- und Relaiskasten (Kühlgebläse-Relais (hoch)) |
| 3 SENSOR | 15A | Motorraum-Sicherungs- und -Relaiskasten (Kraftstoffpumpenrelais), Motorraum-Sicherungs- und -Relaiskasten (A/CON-Relais), Ölregelventil Nr. 1 (Einlass)/Nr. 2 (Auspuff), ECM |
| 2 ECU | 15A | ECM |
| 3 DOT (GDI) | 15A | TCM |
| F/PUMPE (GDI) | 15A | Motorraum-Sicherungs- und Relaiskasten (Kraftstoffpumpenrelais) |
| F/PUMPE (T-GDI) | 20A | |
| BREMSSCHALTER | 10 A | Bremslichtsicherung |
| 1 ABS | 40A | ESC-Modul |
| 1 ECU | 30A | Motorraum-Sicherungs- und Relaiskasten (Motorsteuerrelais, Sicherung – ECU 2) |
| 2 DCT (GDI) | 40A | TCM |
| 3 B+ | 50A | Smart Junction Box (Rücklichtrelais, IPS-Steuermodul (ARISU RT), Sicherung – STOP LP, SMART KEY 1/2, INVERTER 2, DR LOCK) |
| 3 ECU | 10 A | Sportmodusschalter, Tastenmagnet |
| 4 ECU | 15A | Kondensator, Zündspule #1/#2/#3/#4 |
