Sicherungsanordnung Nissan Quest 2011-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Nissan Quest sind die Sicherungen Nr. 8 (Gepäckraumsteckdose) und Nr. 20 (Vordersteckdose) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.

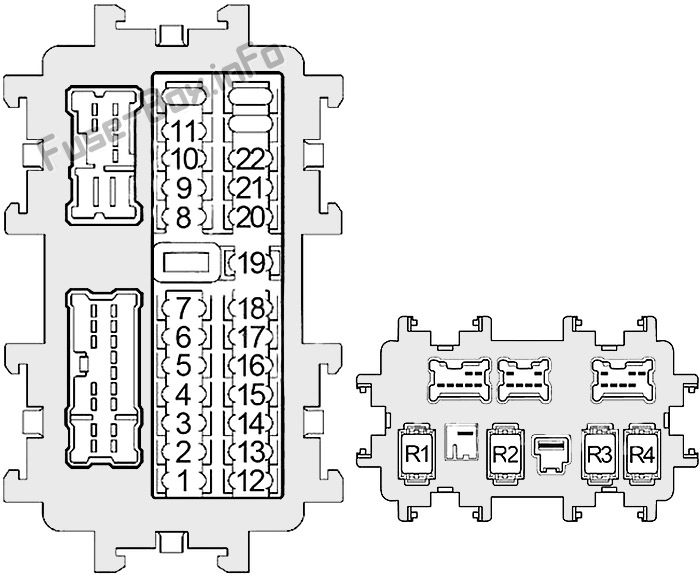

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Schalter für Sitzheizung |
| 2 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Klimaanlagenverstärker, Steuergerät für automatische Hintertür, Steuergerät für Schiebetür, Steuergerät für Servolenkung, ASCD-Bremsschalter, Bremslichtschalter, Abgas-/Außengeruchserkennungssensor, elektronisch gesteuertes Magnetventil für die Motorhalterung, Datenverbindungsanschluss, AC 120 V Steckdosen-Hauptschalter, Lenkwinkelsensor, Ionisator, Telefon-Adaptereinheit, AV-Steuereinheit, hintere Anzeigeeinheit, automatischer Blendschutz-Innenspiegel, Rundum-Monitor-Steuereinheit, hintere Klimaanlagensteuerung |
| 4 | 10 | Kombizähler, Backup-Relais |
| 5 | – | Nicht benutzt |
| 6 | fünfzehn | Intelligenter Schlüsselwarnsummer, Datenverbindungsanschluss, Klimaanlagenverstärker, selektives Entsperrrelais, automatischer Blendschutz-Innenspiegel, Kombinationsanzeige |
| 7 | 10 | Bremslichtschalter, Bremslichtrelais, BCM (Body Control Module) |
| 8 | 20 | Steckdose im Gepäckraum |
| 9 | 10 | Automatisches Hecktür-Steuermodul, automatischer Hecktür-Warnsummer, automatischer Schiebetür-Warnsummer, Schiebetür-Steuergerät, Sitzlehnen-Rückkehr-Steuergerät, Sitzlehnen-Entriegelungs-Betätigungsrelais |
| 10 | 10 | BCM (Body Control Module), Sitzspeicherschalter, Empfänger für schlüssellosen Fernzugang |
| 11 | 10 | Getriebesteuergerät (TCM), Druckknopf-Zündschalter |
| 12 | – | Nicht benutzt |
| 13 | 10 | Türspiegel, Klimaanlagenverstärker |
| 14 | – | Nicht benutzt |
| fünfzehn | 20 | Heckscheibenheizung |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | 10 | Klimaanlagenverstärker, Audio, Telefon-Adapter, Multifunktionsschalter, Frontdisplay, AV-Steuergerät, Satellitenradio-Tuner, Heckdisplay, Außenspiegel-Fernbedienungsschalter |
| 20 | 20 | Frontsteckdose |
| 21 | fünfzehn | Frontgebläsemotor |
| 22 | fünfzehn | Frontgebläsemotor |
| Relais | ||
| R1 | Zündung | |
| R2 | Heckscheibenheizung | |
| R3 | Zubehörteil | |
| R4 | Frontgebläse |
Zusätzlicher Sicherungshalter
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 23 | fünfzehn | Gebläserelais hinten |
| 24 | fünfzehn | Gebläserelais hinten |
| 25 | – | – |
| 61 | – | – |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
ad vertisements

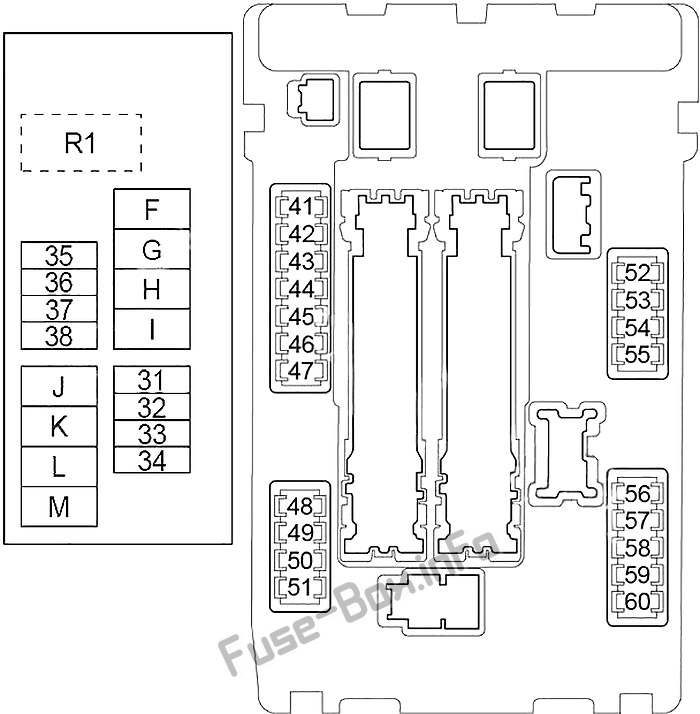

Sicherungsdiagramm
Zuordnung von Sicherungen und Relais im Motorraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 31 | – | Nicht benutzt |
| 32 | – | Anhänger |
| 33 | 30 | Rückholsteuereinheit der Rückenlehne, Betätigungsrelais der Rückenlehnenverriegelung |
| 34 | 30 | Wechselrichtereinheit |
| 35 | 20 | Audio, AV-Steuereinheit, Satellitenradio-Tuner, Anzeigeeinheit (vorne, hinten), Rundsichtmonitor-Steuereinheit, Telefon-Adapter |
| 36 | – | Nicht benutzt |
| 37 | fünfzehn | Horn Relais |
| 38 | 10 | Generator |
| F | 30 | Abs |
| G | 20 | Abs |
| H | 40 | Zündrelais (Sicherung: „1“, „2“, „3“, „4“), IPDM E/R, Sicherung: „6“ |
| ich | – | Nicht benutzt |
| J | 40 | Leistungsschalter (Automatisches Hintertürsteuermodul), Leistungsschalter (Schiebetürsteuergerät, Hintertürsteuergerät) |
| K | 40 | Lüfterrelais 2, Lüfterrelais 3 |
| L | 40 | BCM (Body Control Module), Leistungsschalter (Steuergerät für automatische Fahrpositionierung, Fahrersitzsteuerung, Lendenwirbelstützenschalter) |
| M | 40 | Lüftermotor 1 |
| 41 | fünfzehn | Kraftstoffpumpenrelais |
| 42 | 10 | Lüfterrelais 2, Lüfterrelais 3 |
| 43 | 10 | Sekundärer Geschwindigkeitssensor, Getriebesteuergerät (TCM) |
| 44 | 10 | Einspritzdüsen, Motorsteuergerät (ECM) |
| 45 | 10 | ABS, BSW-Schalter, BSW-Steuermodul, Seitenradar |
| 46 | fünfzehn | Luft-Kraftstoff-Verhältnis-Sensor, beheizter Sauerstoffsensor |
| 47 | 10 | Kombischalter |
| 48 | – | Nicht benutzt |
| 49 | 10 | Klimaanlagenrelais |
| 50 | fünfzehn | Relais Motorsteuergerät (VIAS-Steuermagnetventil, Einlassventil-Steuermagnetventil, EVAP-Kanister-Entlüftungssteuerventil, Kondensator, Zündspulen, Motorsteuermodul, Luftmassenmesser, EVAP-Kanister-Spülvolumen-Steuermagnetventil) |
| 51 | fünfzehn | Drosselklappen-Motorrelais |
| 52 | 10 | Kombileuchten vorn, Seitenmarkierungsleuchten vorn, Scheinwerferausrichtung |
| 53 | 10 | Heckleuchten, Nummernschildleuchten, VDC-Ausschalter, Scheinwerfer-Ausrichtungsschalter, Handschuhfachleuchte, AC 120-V-Steckdosenhauptschalter, automatischer Türhauptschalter, Kombinationsschalter, Gefahrenschalter, Klimaanlagenverstärker, Messgerätekontrollschalter, Beleuchtungskontrollschalter, BSW Schalter, Automatischer Heckklappenschalter, CVT-Schaltwahlbeleuchtung, Fußlichter, Schalter zum Öffnen/Schließen der Schiebetür, Audio, Schalter für Sitzheizung, Klimaanlage hinten, Kartenleuchte, Fernbedienungsschalter für Außenspiegel, Scheibenauswurfschalter, Multifunktionsschalter hinten Anzeigeeinheit |
| 54 | 10 | Scheinwerfer hoch (links) |
| 55 | 10 | Scheinwerfer hoch (rechts) |
| 56 | fünfzehn | Scheinwerfer niedrig (links) |
| 57 | fünfzehn | Scheinwerfer niedrig (rechts) |
| 58 | fünfzehn | Nebelscheinwerfer |
| 59 | 10 | Tagfahrlichtrelais |
| 60 | 30 | Frontwischerrelais |
| R1 | Horn Relais |
ad vertisements
Schmelzsicherungsblock (Hauptsicherungen)
Es liegt am Pluspol der Batterie.
| № | Amperebewertung | Beschreibung |
|---|---|---|
| EIN | 250 | Generator, Starter, Sicherung: „B“, „C“, „D“ |
| B | 100 | Sicherung: „F“, „G“, „H“, „J“, „K“, „L“, „M“, „32“, „33“, „34“, „35“, „37“, „38“ |
| C | 60 | Scheinwerfer-High-Relais (Sicherung: „54“, „55“), Scheinwerfer-Low-Relais (Sicherung: „56“, „57“), Rücklicht-Relais (Sicherung: „52“, „53“), Sicherung: „58“ , „59“, „60“ |
| D | 100 | Servolenkungs-Steuermodul |
| E | 80 | Zündrelais (Sicherung: „41“, „42“, „43“, „44“, „45“, „46“, „47“, „49“), Sicherung: „50“, „51“ |
| Nein | 100 | Zubehörrelais (Sicherung: „19“, „20“), Heckscheibenheizungsrelais (Sicherung: „13“, „15“), Frontgebläserelais (Sicherung: „21“, „22“), Sicherung: „6“ , „7“, „8“, „9“, „10“, „11“, „23“, „24“ |
Zusätzlicher Motorraum-Sicherungshalter
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 26 | fünfzehn | BOSE Verstärker |
| 27 | fünfzehn | BOSE Verstärker |
| 28 | fünfzehn | BOSE Verstärker |
| 62 | – | – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Nissan Quest RE52?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
