In diesem Artikel betrachten wir die fünfte Generation Nissan Sentra (B15) ab dem Jahr 2000 produzierte 206. Hier finden Sie Sicherungskasten Diagramme von Nissan Sentra 2000, 2001, 2002, 2003, 2004, 2005 und 2006 , Informationen über die bekommen Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Nissan Sentra 2000-2006
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Sentra ist die Sicherung Nr. 22 im Sicherungskasten der Instrumententafel.
Sicherungskasten Instrumententafel

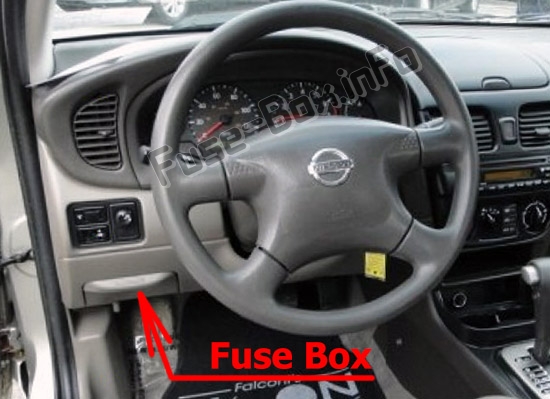

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unterhalb und links vom Lenkrad hinter dem Ablagefach.

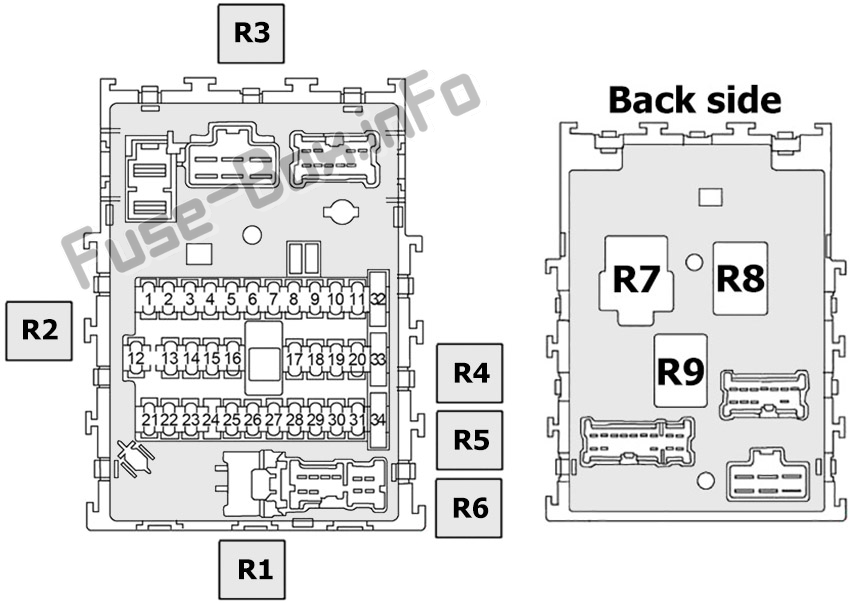

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 | Audio, Außenspiegel-Fernbedienungsschalter, Steckdosenrelais, Smart Entrance Control Unit (SECU), Satellitenradio-Tuner (2004-2006), CD-Wechsler (2005-2006) |
| 2 | 10 | Bremsleuchtenschalter, Bremsleuchte, Hochmontierte Bremsleuchte |
| 3 | fünfzehn | Steckdosenrelais |
| 4 | 20 | Relais Heckscheibenheizung |
| 5 | fünfzehn | Remote Keyless Entry Relais, Gefahrenschalter |
| 6 | 10 | Kofferraumdeckel-Öffner-Relais, Kofferraumdeckel-Öffner-Betätiger |
| 7 | 20 | Relais Heckscheibenheizung |
| 8 | fünfzehn | Beheizter Sauerstoffsensor, Luftstromverhältnissensor |
| 9 | 10 | 2000-2003: EVAP-Kanister-Entlüftungssteuerventil, Vakuumabsperrventil-Bypass-Ventil |
| 10 | 10 | Tagfahrlichtsteuergerät, Zeitsteuergerät, Smart Entrance Control Unit (SECU), Fensterheberrelais, Schiebedachschalter, Bremslichtschalter (QR), Heckscheibenheizungsrelais, Datenverbindungsanschluss, ASCD-Bremsschalter (2002-2006), A /T-Gerät (2000-2003), Kofferraumdeckelöffner-Relais 2 (2000), ASCD-Steuergerät (2000-2002) |
| 11 | 10 | Getriebesteuergerät (TCM), Drehzahlsensor, Turbinendrehzahlsensor (QR) |
| 12 | 10 | Schlüsselschalter, Kombiinstrument, Sicherheitskontrollleuchte, Getriebesteuergerät (TCM), Datenverbindungsanschluss |
| 13 | 10 | Zeitsteuergerät, beheiztes Spiegelrelais, Kofferraumleuchte, Innenleuchte |
| 14 | fünfzehn | Gebläsemotor |
| fünfzehn | 10 | 2000-2002: Thermo Control Verstärker 2002-2006: Air Control, Klimarelais |
| 16 | fünfzehn | Gebläsemotor |
| 17 | 10 | Einspritzdüse, Motorsteuergerät, Kraftstoffpumpenrelais |
| 18 | 10 | Airbag-Diagnosesensoreinheit |
| 19 | – | Nicht benutzt |
| 20 | 10 | Park- und Neutralstellungsschalter (Automatikgetriebe), Wegfahrsperren-Steuergerät (QR), Kupplungsverriegelungsrelais (Schaltgetriebe), Lüfterrelais 1, Lüfterrelais 2, Lüfterrelais 3 (QR), Drosselklappenrelais (2000- 2002), EVAP-Behälterspülvolumen-Steuermagnetventil (2000-2003), Einlassventil-Steuermagnetventil (2000-2002), Wirbelsteuerventil-Steuermagnetventil (2000-2001), VIAS-Steuermagnetventil (2002-2003) |
| 21 | 10 | Tagfahrlicht-Steuergerät, ECM (2000-2003) |
| 22 | fünfzehn | Zigarettenanzünder |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | 20 | Frontscheibenwischermotor, Frontscheibenwischermotor, Frontscheibenwischer |
| 26 | 10 | Notschalter |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | fünfzehn | Kraftstoffpumpenrelais |
| 30 | 10 | Kombiinstrument, Rückfahrscheinwerferschalter (Schaltgetriebe), Park- und Neutralstellungsschalter (Automatikgetriebe) |
| 31 | 10 | Antiblockiersystem |
| 32 | – | Schonen |
| 33 | – | Schonen |
| 34 | – | Schonen |
| Relais: | ||
| R1 | Leistungsschalter (Smart Entrance Control Unit (SECU), Fensterheberrelais, Schiebedach) | |
| R2 | Beheizter Spiegel | |
| R3 | Steckdose | |
| R4 | Kofferraumdeckelöffner | |
| R5 | Elektrischer Fensterheber | |
| R6 | ferngesteuerter, schlüsselloser Eintritt | |
| R7 | Zündung | |
| R8 | Gebläsemotor | |
| R9 | Zubehör |
ad vertisements
Sicherungskasten im Motorraum
Lage des Sicherungskastens

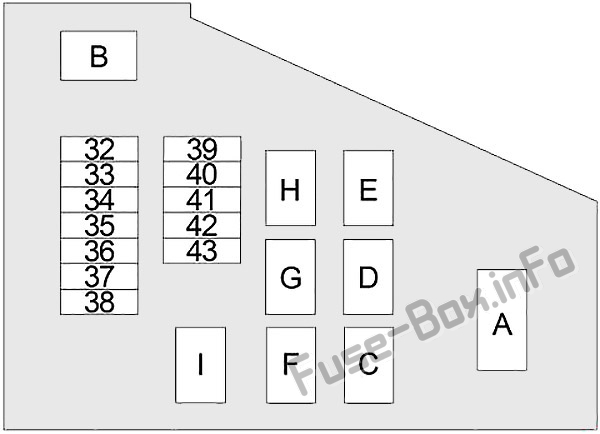

Sicherungskastendiagramm
Belegung der Sicherungen und Relais im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| 32 | fünfzehn | Audio, Subwoofer, Satellitenradio-Tuner (2004-2006), CD-Wechsler (2000-2003) |
| 33 | 10 | Generator, Hupenrelais |
| 34 | fünfzehn | Relais des Motorsteuergeräts |
| 35 | 10 | Diebstahlwarnhornrelais (2000), Diebstahlwarnlampenrelais |
| 36 | 10/15 | Motorsteuergerät (ECM), ECM-Relais, Steuergerät für Wegfahrsperre |
| 37 | 10 | Intelligente Eingangskontrolleinheit (SECU) |
| 38 | 10 | Lichtschalter (Kombilampen), Smart Entrance Control Unit (SECU), Zeitsteuergerät, Beleuchtungslampen, Kennzeichenleuchte |
| 39 | fünfzehn | Scheinwerfer, Lichtschalter, Tagfahrlichtsteuergerät, Diebstahlwarnlampenrelais |
| 40 | fünfzehn | Scheinwerfer, Lichtschalter, Tagfahrlichtsteuergerät, Diebstahlwarnlampenrelais |
| 41 | fünfzehn | 2002-2006: Drosselklappen-Motorrelais |
| 42 | 20 | 2002-2006: Audioverstärker |
| 43 | fünfzehn | Nebelscheinwerferrelais |
| EIN | 100/120 | Generator, Zündrelais (Sicherung: „25“, „26“, „29, „30“, „31“), Sicherung: „D“, „H“, „I“, „2“, „3“, “ 4″, „5“, „6“, „7“, „39“, „40“, „41“, „42“, „43“ |
| B | 80 | Zubehörrelais (Sicherung „22“), Zündrelais (Sicherung: „8“, „9“, 10″, „11“), Gebläserelais (Sicherung „14“, „16“), Sicherung „12“, „13 „ |
| C | 40 | Zündschloss |
| D | 30 | Leistungsschalter (Smart Entrance Control Unit (SECU), Fensterheberrelais, Schiebedach) |
| E | – | Nicht benutzt |
| F | 40 | Antiblockiersystem |
| G | 40 | Antiblockiersystem |
| H | 40 | Lüfterrelais 1, Lüfterrelais 3 (QR) |
| ich | 40 | Lüfterrelais 1, Lüfterrelais 2 |
ad vertisements
Relaisbox
Zuordnung der Relais in der Relaisbox
| № | Beschreibung |
|---|---|
| R1 | Diebstahlwarnlampenrelais |
| R2 | Lüfterrelais 3 (QR-Motor) |
| R3 | Nebelscheinwerfer |
| R4 | Kupplungssperre (Schaltgetriebe) |
| R5 | Lüfterrelais 1 |
| R6 | Horn |
| R7 | Klimaanlage |
| R8 | Park- und Neutralstellung (Automatikgetriebe) |
| R9 | Lüfterrelais 2 |
| R10 | 2000: Diebstahlwarnhorn |
