Hier finden Sie die Sicherungskasten-Belegung für den Nissan Teana J32 der Baujahre 2009 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Nissan Teana 2009-2014
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungskasten #1 Diagramm (IPDM E/R)
- Sicherungskasten #2 Diagramm
- Sicherungen an der Batterie
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Nissan Teana J32?
- Was zeigt die Sicherungsbelegung?
- Weitere Nissan Sicherungskasten-Belegungen
Sicherungsanordnung Nissan Teana 2009-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) im Nissan Teana sind die Sicherungen Nr. 20 (Zigarettenanzünder) und Nr. 22 (Steckdose) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich links unter dem Lenkrad, hinter dem Ablagefach.

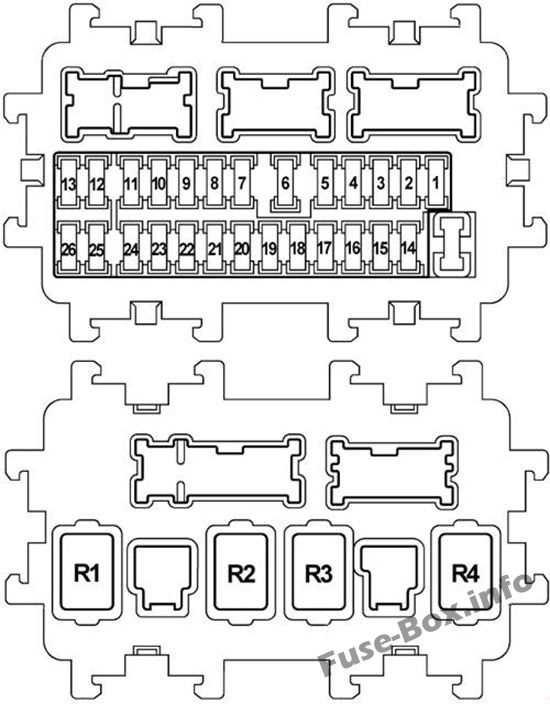

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Ampere | Stromkreisgeschützt |
|---|---|---|
| 1 | fünfzehn | Schalter Sitzheizung vorn (Fahrerseite) Schalter Sitzheizung vorn (Beifahrerseite) |
| 2 | 10 | Airbag-Diagnosesensoreinheit |
| 3 | 10 | ASCD-Bremsschalter Bremslichtschalter Scheinwerfer-Einstellmotor LH Scheinwerfer-Einstellmotor RH Elektronisch gesteuertes Magnetventil für die Motoraufhängung Datenverbindungsstecker A/C-Display Lenkwinkelsensor A/C Auto-Amp. Steuergerät für Servolenkung Klimaanlagensteuerung BCM Ionisator Schalter für Sitzheizung vorn (Fahrerseite) Schalter für Sitzheizung vorn (Beifahrerseite) Schalter für Sitzbelüftung vorn (Fahrerseite) Schalter für Sitzbelüftung vorn (Beifahrerseite) Gassensor Steuergerät für Niveauregulierung Hecksonnenschutz Steuergerät Sitzbelüftung vorn (Beifahrerseite) Steuergerät Sitzbelüftung vorn (Fahrerseite) Steuergerät für Sitzbelüftung hinten LH Schalter für Sitzheizung hinten LH Schalter für Sitzbelüftung hinten LH Steuergerät für Sitzbelüftung hinten rechts Schalter für Sitzbelüftung hinten rechts |
| 4 | 10 | Kombizähler AV-Steuergerät Rückfahrscheinwerferrelais Park-/Neutralstellungsschalter |
| 5 | 10 | Relais Tankdeckelöffner |
| 6 | 10 | Intelligenter Warnsummer für Schlüssel Datenverbindungsanschluss A/C Auto-Amp Schlüsselsteckplatz |
| 7 | 10 | BCM Bremslichtschalter |
| 8 | – | Nicht benutzt |
| 9 | 10 | Schlüsselschlitz Druckknopf-Zündschalter |
| 10 | 10 | BCM Sitz-Memory-Schalter |
| 11 | 10 | TCM- Kombizähler |
| 12 | – | Ersatzsicherung |
| 13 | – | Ersatzsicherung |
| 14 | – | Nicht benutzt |
| fünfzehn | 10 | Außenspiegel (Fahrerseite) Antibeschlag Außenspiegel (Beifahrerseite) Antibeschlag A/C Auto-Verstärker. |
| 16 | – | Nicht benutzt |
| 17 | 20 | Kondensator |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | fünfzehn | Zigarettenanzünder |
| 21 | 10 | Audioeinheit Anzeigeeinheit A/C Auto-Amp. BCM Multifunktionsschalter Audio-Anzeigeeinheit AV-Steuereinheit DVD-Player Bose-Verstärker. Kamerasteuereinheit Navi Steuereinheit hinten Steuerschalter Türspiegel Fernbedienungsschalter |
| 22 | fünfzehn | Steckdose |
| 23 | fünfzehn | Gebläserelais |
| 24 | fünfzehn | Gebläserelais |
| 25 | – | Ersatzsicherung |
| 26 | – | Nicht benutzt |
| Relais | ||
| R1 | Zündrelais | |
| R2 | Relais Heckscheibenheizung | |
| R3 | Zubehörrelais | |
| R4 | Gebläserelais |
Sicherungskasten im Motorraum
Lage des Sicherungskastens

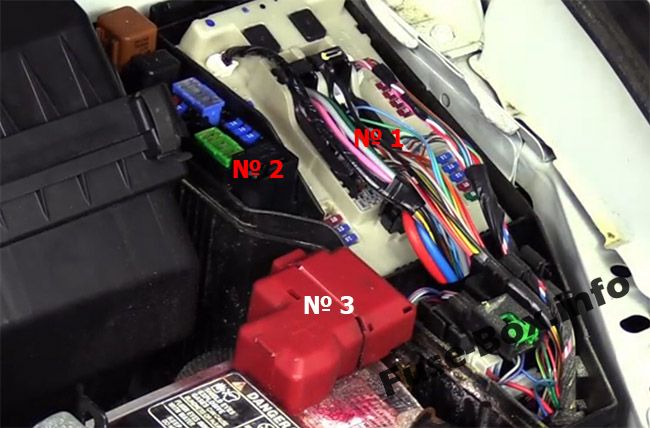

Der Sicherungskasten befindet sich im Motorraum (links).
1) Sicherungskasten 1 (IPDM E/R)
2) Sicherungskasten 2
3) Sicherungen an der Batterie
ad vertisements

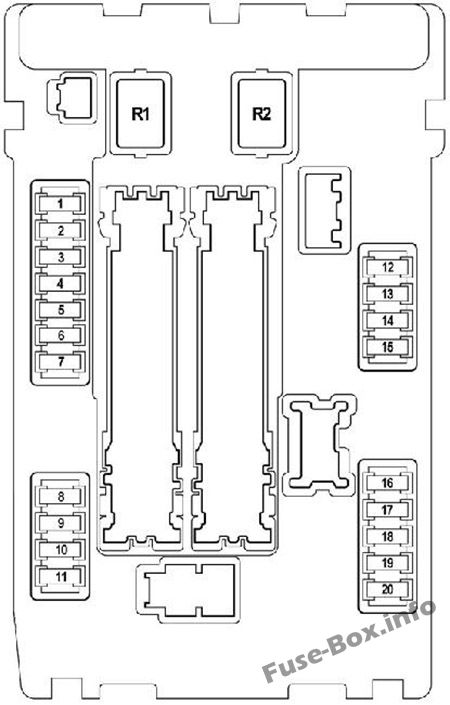

Sicherungskasten #1 Diagramm (IPDM E/R)
Belegung der Sicherungen im Motorraum-Sicherungskasten 1 (IPDM E/R)
| № | Ampere | Stromkreisgeschützt |
|---|---|---|
| 1 | fünfzehn | Kraftstoffpumpenrelais Kraftstoffstandsensoreinheit und Kraftstoffpumpe Kondensator |
| 2 | 10 | Kühlgebläserelais-2 Kühlgebläserelais-3 Park-/Neutralstellungsschalter |
| 3 | 10 | Sekundärer Geschwindigkeitssensor TCM TCM Primärer Geschwindigkeitssensor |
| 4 | 10 | Einspritzventil Nr. 1 Einspritzventil Nr. 2 Einspritzventil Nr. 3 Einspritzventil Nr. 4 Einspritzventil Nr. 5 Einspritzventil Nr. 6 ECM |
| 5 | 10 | Drehratensensor ABS-Aktor und Elektronikeinheit (Steuergerät) |
| 6 | fünfzehn | Luft-Kraftstoff-Verhältnis (A/F)-Sensor 1 (Bank 1) Luft-Kraftstoff-Verhältnis (A/F)-Sensor 1 (Bank 2) H02S2 (Bank 1, 2) |
| 7 | 10 | Waschpumpe |
| 8 | 10 | Lenkschlossrelais Lenkschlosseinheit |
| 9 | 10 | Klimarelais Kompressor |
| 10 | fünfzehn | Vias-Steuermagnetventil 1 Vias-Steuermagnetventil 2 Einlassventilsteuermagnetventil (Bankl) Einlassventilsteuermagnetventil (Bankl) Kondensator Zündspule Nr. 1 (mit Leistungstransistor) Zündspule Nr. 2 (mit Leistungstransistor) Zündung Spule Nr. 3 (mit Leistungstransistor) Zündspule Nr. 4 (mit Leistungstransistor) Zündspule Nr. 5 (mit Leistungstransistor) Zündspule Nr. 6 (mit Leistungstransistor) ECM Luftmassenmesser Verdampferbehälter-Spülvolumen-Steuermagnet Ventil |
| 11 | fünfzehn | Drosselklappenmotorrelais ECM |
| 12 | 10 | Scheinwerfer-Einstellmotor links Scheinwerfer-Einstellmotor rechts Kombileuchte vorne links – Standlicht Kombileuchte vorne rechts – Parkleuchte lamp |
| 13 | 10 | Kombileuchte hinten rechts – Schlussleuchte Kombileuchte hinten links – Schlussleuchte Schalter Sonnenblende hinten (hinten) Schalter für Heckbeheizung Sitzheizung hinten links Schalter für Sitzbelüftung hinten links Schalter für Sitzheizung hinten rechts Schalter für Sitzbelüftung hinten rechts Kennzeichenleuchte links Kennzeichenleuchte RH Mood Lampe hinteren Türgriff (LH) VDC Ausschalter Scheinwerfereinstellschalter Glove Box Lampe A / C – Display Trunk Deckelöffner Schalter Kombischalter (Spiralkabel) Warnblinkschalter Audiogerät Das Steuergerät Beleuchtungs A / C – Steuermultifunktionsschalter Einheit Audio Anzeige AV-Steuergerät Schalter Sitzheizung vorn (Fahrerseite) Schalter Sitzheizung vorn (Beifahrerseite) Schalter Sitzheizung vorn (Fahrerseite) Schalter Sitzheizung vorn (Beifahrerseite) Schalter Sitzbelüftung vorn (Fahrerseite) Schalter Sitzbelüftung vorn (Beifahrerseite) ) hinter Markise Schalter (Vorderseite) DVD-Players Levelizer Steuereinheit Auto Navi Steuereinheit Kartenlampe Türspiegelfernschalter Mood Lampe Fronttür Griff (Beifahrerseite) Mood Lampe hinteren Türgriff (RH) |
| 14 | 10 | Scheinwerfer hoch LH |
| fünfzehn | 10 | Scheinwerfer hoch RH |
| 16 | fünfzehn | Frontleuchte LH – Scheinwerfer LO (LH) |
| 17 | fünfzehn | Frontleuchte RH – Scheinwerfer LO (RH) |
| 18 | fünfzehn | Nebelscheinwerferrelais Nebelscheinwerfer links Nebelscheinwerfer rechts |
| 19 | – | Nicht benutzt |
| 20 | 30 | Frontscheibenwischerrelais Frontscheibenwischer-Hochrelais Frontscheibenwischermotor |
| Relais | ||
| R1 | Kühlgebläserelais-1 | |
| R2 | Anlassersteuerrelais |
ad vertisements
Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten 2
| № | Ampere | Stromkreisgeschützt |
|---|---|---|
| 1 | 40 | Kühlgebläsemotor-1 |
| 2 | 40 | IPDM E/R Sicherung: 1,2,3,4 (Sicherungen im Armaturenbrett) Zündrelais Sicherungsblock |
| 3 | 40 | Kühlgebläserelais-2 Kühlgebläserelais-3 |
| 4 | 40 | Scheinwerferwaschrelais Scheinwerferwaschpumpe |
| 5 | fünfzehn | Steuergerät Fondbelüftung LH Steuergerät Fondbelüftung RH |
| 6 | fünfzehn | Hornrelais Horn |
| 7 | 10 | Lichtmaschine Diebstahlwarnhornrelais |
| 8 | fünfzehn | Steuergerät Sitzbelüftung vorn (Fahrerseite) Steuergerät Sitzbelüftung vorn (Beifahrerseite) |
| 9 | – | Nicht benutzt |
| 10 | fünfzehn | Bose-Verstärker. |
| 11 | fünfzehn | Bose-Verstärker. |
| 12 | fünfzehn | Audioeinheit Anzeigeeinheit Audio Anzeigeeinheit AV – Steuergerät DVD – Player Kamerakontrolleinheit Navi Steuereinheit |
| 13 | 40 | BCM Kreisbremser |
| 14 | 40 | Abs |
| fünfzehn | 30 | Abs |
| 16 | 50 | VDC |
| Relais | ||
| R1 | Hupenrelais | |
| R2 | Kühlgebläsemotorrelais |
Sicherungen an der Batterie
| № | Ampere | Stromkreisgeschützt |
|---|---|---|
| EIN | 250 | Anlasser Lichtmaschine Sicherung: B, C |
| B | 100 | Sicherungskasten Motorraum (Nr. 2) |
| C | 60 | Nebelscheinwerferrelais Scheinwerfer-High-Relais Scheinwerfer-Low-Relais Rücklichtrelais Sicherung: 18, 20 (Sicherungskasten Motorraum (Nr. 1)) |
| D | 100 | Gebläserelais Heckscheibenheizungsrelais Fuse: 5, 6, 7, 9, 10, 11 (Sicherungen in der Schalttafel) |
| E | 80 | Zündrelais Sicherung: 8, 9, 10, 11 (Sicherungskasten Motorraum (Nr. 1)) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Nissan Teana J32?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
