Die kompakte Limousine Oldsmobile Achieva von 1992 bis 1998 In diesem Artikel hergestellt wurde, werden Sie Sicherungskasten Diagramme von finden Oldsmobile Achieva 1992, 1993, 1994, 1995, 1996, 1997 und 1998 , Informationen über die Lage der Sicherungsplatten innerhalb der Fahrzeug und lernen Sie die Belegung der einzelnen Sicherungen (Sicherungsbelegung) kennen.
der Inhalt
Sicherungsanordnung Oldsmobile Achieva 1992-1998
Sicherungskasten Instrumententafel
Lage des Sicherungskastens
1992-1995: Die Sicherungstafel befindet sich unter dem Armaturenbrett links neben der Lenksäule in der Nähe des Feststellbremshebels (die Abdeckung nach unten ziehen, um an die Sicherungen zu gelangen);
1996-1998: Es befindet sich auf der linken Seite der Instrumententafel (für den Zugang die Tür des Sicherungskastens öffnen).
ad vertisements
Sicherungskastendiagramm (1992, 1993, 1994, 1995)
Belegung der Sicherungen in der Instrumententafel (1992-1995)
| № | Name | Beschreibung |
|---|---|---|
| 1 | PRNDL | 1992-1993: Rückfahrscheinwerfer, elektronisches PRNDL (automatisches Getriebe); 1994-1995: Elektronische PRNDL-Anzeige (Automatikgetriebe) |
| 2 | F/P INJ | Kraftstoffpumpe, Einspritzdüsen |
| 3 | STOPP HAZ | 1992-1993: Blinker, Warnblinker, Bremslichter, Antiblockierbremsen (ABS), Bremse – Transaxle Shift Interlock (BTSI); 1994-1995: Warn-/Bremsleuchten |
| 4 | CTSY | Elektrische Türschlösser, elektrische Spiegel, Zigarettenanzünder |
| 5 | RKE oder AIRBAG | 1992-1993: Remote Keyless Entry; 1994-1995: Zusätzliches aufblasbares Rückhaltesystem |
| 6 | INST LPS | 1992-1993: Instrumententafelbeleuchtung; 1994-1995: Dimmen von Innenlampen |
| 7 | ANZEIGEN | 1992-1993: Relais Heckscheibenheizung, Glockenspiel, Anzeigen, ABS, BTSI, Tagfahrlicht (DRL) (Kanada), RKE; 1994-1995: Heckscheibenheizung, Anzeigen, Warnleuchten |
| 8 | HORN | 1992-1994: Horn; 1995: Horn, Nebelscheinwerfer |
| 9 | ALARM | 1992-1993: Glockenspiel, Innenbeleuchtung, passive Rückhaltesysteme, Radio/Uhrenspeicher, RKE; 1994-1995: Glockenspiel, Innenbeleuchtung, automatische Türschlösser, Fernbedienung des Schlosses |
| 10 | HTR-A/C | 1992-1993: Heizung, Klimaanlage, ABS, DRL (Kanada), Motorblockheizung, Ride Control; 1994-1995: Heizung, Klimaanlage, Antiblockiersystem (ABS), Tagfahrlicht (DRL) (Kanada) |
| 11 | RDO IGN oder RDO | 1992-1993: Radio, Tempomat, Variable Effort Steering; 1994: Radio, Tempomat; 1995: Radio |
| 12 | WENDE | Blinker |
| 13 | DR LK | Automatische Türschlösser |
| 14 | SCHWANZ-LPS | Nebelscheinwerfer, Rückleuchten, Markierungsleuchten, Kennzeichenleuchte |
| fünfzehn | WDO | 1992-1993: Power Windows (Leistungsschalter); 1994-1995: Elektrische Fensterheber, Schiebedach (Leistungsschalter) |
| 16 | WISCHER | Scheibenwischer/-wascher |
| 17 | ERLS | 1992-1993: Motorsteuerung, Anlasser und Ladesystem; 1994-1995: Motorsteuerung, Rückfahrscheinwerfer |
| 18 | DR UNLK | 1992-1993: Nicht verwendet; 1994-1995: Automatische Doot-Entsperrung (Entfernen zum Deaktivieren) |
| 19 | FTP | Flash-to-Pass (USA) |
| 20 | ACC | Heckscheibenantenne, elektrisch verstellbare Sitze, Real Window Delogger, elektrisches Schiebedach (Leistungsschalter) |
| 21 | AIRBAG | 1992-1993: Nicht verwendet; 1994-1995: Zusätzliches aufblasbares Rückhaltesystem |
| 22 | IGN ECM oder PCM | Motor-/Antriebsstrang-Steuermodul, Zündanlage |
| 23 | KREUZFAHRT | 1992-1994: Nicht verwendet; 1995: Tempomat |
| 24 | HDLP | 1992-1993: Scheinwerfer, DRL (Kanada) (Leistungsschalter); 1994-1995: Scheinwerfer (Leistungsschalter) |

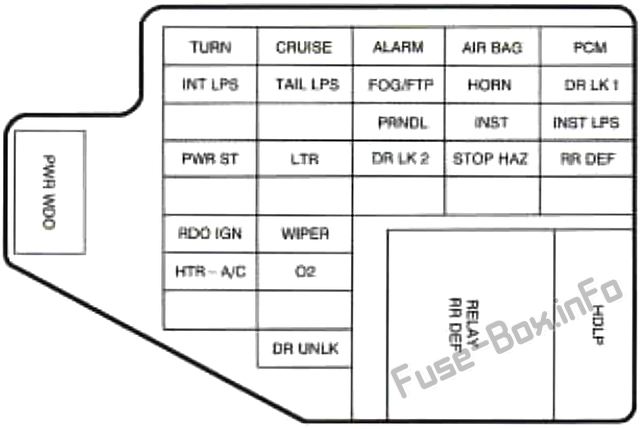

Sicherungskastendiagramm (1996, 1997, 1998)
Zuordnung der Sicherungen in der Instrumententafel (1996-1998)
| Name | Beschreibung |
|---|---|
| PWR WDO | Fensterheber (Leistungsschalter) |
| WENDE | Blinkleuchten |
| INT LPS | Alarmmodul (beleuchteter Einstieg, Warnglocken, Deckenleuchten, Karten-/Leseleuchten, Handschuhfachleuchte, Kofferraumleuchte, Radio, elektrische Außenspiegel), Antiblockiersystem, Lenkung mit variablem Kraftaufwand, schlüsselloser Fernzugang (1996) |
| DWR ST | Energiesitz |
| RDO IGN | Radio |
| HTR-A/C | Gebläse für Heizung/Klimaanlage, Tagfahrlicht, automatische Lampensteuerung |
| KREUZFAHRT | Tempomat |
| SCHWANZ-LPS | Parkleuchten, Rückleuchten, Seitenmarkierungsleuchten, Kennzeichenleuchten, Instrumententafelleuchten, Motorhaubenleuchte, Scheinwerferwarnalarm |
| LTR | Zigarettenanzünder, Zusatzsteckdose |
| WISCHER | Scheibenwischer/-wascher |
| O2 | Beheizte Sauerstoffsensoren |
| DR UNLK | Automatische Türentriegelung |
| ALARM | Automatikgetriebe, automatische Türentriegelung, Alarmmodul (beleuchteter Einstieg, Warnsignale), Traktionskontrollleuchte, Heckscheiben-Delogger, Fernbedienungsverriegelung |
| FOG/FTP | Nebelscheinwerfer |
| PRNDL | Kombiinstrument, Powertrain Computer, Parksperrmagnet, elektronisches PRNDL |
| DR LK 2 | Türschlösser |
| AIRBAG | Airbag – Leistung |
| HORN | Hupe, Service-Tool Power |
| INST | Kombiinstrument |
| STOPP HAZ | Bremsleuchten, Warnblinker, Anti-Blockier-Bremsen |
| PCM | Antriebsstrangsteuermodul |
| DR LK 1 | Türschlösser, Fernbedienungsschloss (1997) |
| INST LPS | Instrumententafelbeleuchtung, Nebelscheinwerfer |
| RR DEF | Heckscheibenheizung |
| HDLP | Scheinwerfer, Tagfahrlicht (Leistungsschalter) |
ad vertisements
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Es befindet sich auf der Fahrerseite des Motorraums in der Nähe der Batterie (1996-1998).
Sicherungskastendiagramm (1996-1998)
Zuordnung der Sicherungen im Motorraum (1996-1998)
| Name | Beschreibung |
|---|---|
| F/P, INJ | Kraftstoffpumpe, Einspritzdüsen |
| ERLS | Rückfahrscheinwerfer, Kanister-Spülventil, AGR, Automatikgetriebe, Brems-Getriebe-Schaltsperre, Antiblockierbremsen, Variable Lenkung, Klimakompressor, Parksperren-Magnetventil |
| Abs | Antiblockier-Bremsmagnetventile, Lenkung mit variabler Kraft |
| IGN MOD | Zündanlage |
| HVAC BLO MOT | Heizung/Klimaanlage – High Blower, Generator – Voltage Sense |
| PCM BATT | Antriebsstrang-Computer |
| CLG-LÜFTER | Motorkühlgebläse |
| HDLP | Beleuchtungskreise |
| STOP LPS PWR ACC RR DEFG | Stromversorgungszubehör, Bremslichtkreise, Heckscheibenheizung |
| Abs | Antiblockierbremsen, variable Elort-Lenkung |
| IGN SW | Zündschaltkreise |
