Hier finden Sie die Sicherungskasten-Belegung für den Oldsmobile Aurora der Baujahre 1997 bis 1999. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Oldsmobile Aurora 1997-1999
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm (links)
- Sicherungsdiagramm (rechts)
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Oldsmobile Aurora?
- Was zeigt die Sicherungsbelegung?
- Weitere Oldsmobile Sicherungskasten-Belegungen
Sicherungsanordnung Oldsmobile Aurora 1997-1999
Die Sicherung des Zigarettenanzünders (Steckdose) im Oldsmobile Aurora ist die Sicherung Nr. 26 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der Fahrerseite des Armaturenbretts hinter der Abdeckung.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Beschreibung |
|---|---|
| 1 | Zusätzliches aufblasbares Rückhaltesystem (Airbag) |
| 2 | Injektoren |
| 3 | Antiblockiersystem |
| 4 | Linke Außenleuchten |
| 5 | Blinkleuchten |
| 6 | Injektoren |
| 7 | Klimasteuerung |
| 8 | Rechte Außenleuchten |
| 9 | Glockenspiel (Zündung 1), Memory Set |
| 10 | Antriebsstrang-Steuermodul, VATS PASS-Key II |
| 11 | Hilfsstrom |
| 12 | Innenleuchten |
| 13 | Schaltmagnete |
| 14 | Lineare AGR |
| fünfzehn | Tempomat |
| 16 | Begrenzungslichter |
| 17 | Fahrerinformationszentrum |
| 18 | Konverter-Sauerstoffsensoren |
| 19 | Radio |
| 20 | Nicht benutzt |
| 21 | Klimasteuerrelais |
| 22 | Nebelscheinwerfer |
| 23 | Scheibenwischer |
| 24 | Flat-Pack-Motor |
| 25 | TMNSS |
| 26 | Zigarettenanzünder |
| 27 | Kurbel, Airbagmodul |
| 28 | Klimatisierungsgebläse |
Lage des Sicherungskastens
Unter dem Rücksitz auf der Fahrerseite befinden sich zwei Boxen.
ad vertisements
Sicherungsdiagramm (links)
Zuordnung der Sicherungen im hinteren Sicherungskasten – links
| № | Beschreibung |
|---|---|
| 1 | Nicht benutzt |
| 2 | Elektronisches Niveauregelrelais |
| 3 | Trunk-Release-Relais |
| 4 | Nicht benutzt |
| 5 | Kraftstoffpumpenrelais |
| 6 | Fahrertür-Entriegelungsrelais |
| 7-10 | Nicht benutzt |
| 11 | Relais Heckscheibenheizung (obere Zone) |
| 12 | Relais Heckscheibenheizung (untere Zone) |
| 13 | Nicht benutzt |
| 14 | Schonen |
| fünfzehn | Schonen |
| 16 | Schonen |
| 17-22 | Nicht benutzt |
| 23 | Direkte Zubehörversorgung – Zubehörrelais |
| 24 | Nicht benutzt |
Sicherungsdiagramm (rechts)
ad vertisements
Belegung der Sicherungen im hinteren Sicherungskasten – rechts
| № | Beschreibung |
|---|---|
| 1, 2 | Schonen |
| 3 | Nicht benutzt |
| 4 | Breaker – Fensterheber, Schiebedach |
| 5, 6 | Schonen |
| 7 | Nicht benutzt |
| 8, 9 | Schonen |
| 10 | Nicht benutzt |
| 11 | Breaker – Elektrischer Sitz |
| 12, 13 | Schonen |
| 14 | Nicht benutzt |
| fünfzehn | Energiesitz |
| 16 | Unterbrecher – Scheinwerfer |
| 17 | HLK-Gebläsemotor |
| 18 | Antriebsstrang-Steuermodul, PASS-Key II |
| 19 | Zündung 3 |
| 20 | Zündung 1 |
| 21 | Heckscheibenheizung |
| 22 | Kofferraum- und Tankdeckelentriegelung und Kofferraumauszug |
| 23 | Elektronische Niveauregulierung |
| 24 | Sitzheizung, Instrumententafel |
| 25 | Außenleuchten |
| 26 | Bose-Stereo (Option) |
| 27 | Elektrische Türschlösser |
| 28 | Innenleuchten |
| 29 | Warnblinker, Bremsleuchten |
| 30 | Parkleuchten |
| 31 | Beheizter Außenspiegel |
| 32 | Nicht benutzt |
| 33 | Entriegelung der Tankklappe |
| 34 | Lüfterrelais |
| 35 | Batteriethermistor |
| 36 | Instrumententafel – Power-Antenne, Remote-CD-Wechsler, Radio-Chassis |
| 37 | Instrumententafel – Ferngesteuertes Zubehör-Leistungsmodul, Ölstandsanzeige, ALDL |
| 38 | Beheizte Sitze |
| 39 | Benzinpumpe |
| 40 | Nicht benutzt |
| 41 | Heckbeschlag 2 |
| 42 | Heckbeschlag 1 |
ad vertisements
Lage des Sicherungskastens

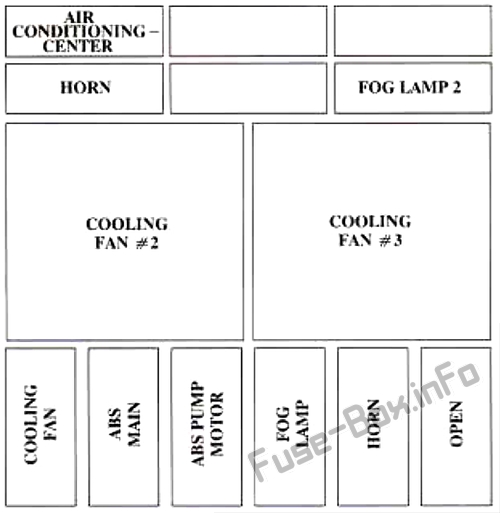

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Klimazentrum |
| 2 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Horn |
| 5 | Nicht benutzt |
| 6 | Nebelscheinwerfer 2 |
| 7 | Lüfter #2 |
| 8 | Lüfter #3 |
| 9 | Lüfter |
| 10 | ABS Haupt |
| 11 | ABS-Pumpenmotor |
| 12 | Nebelscheinwerfer |
| 13 | Horn |
| 14 | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Oldsmobile Aurora?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
