Der Oldsmobile Alero wurde von 1999 bis 2004 produziert. In diesem Artikel finden Sie Sicherungskastendiagramme von Oldsmobile Alero 1999, 2000, 2001, 2002, 2003 und 2004 , Informationen über die Position der Sicherungstafeln im Inneren des Autos und erfahren über die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
der Inhalt
Sicherungsbelegung Oldsmobile Alero 1999-2004
Sicherung des Zigarettenanzünders (Steckdose): #34 im Sicherungskasten des Motorraums.
Lage des Sicherungskastens
Sicherungskasten 1 für Instrumententafel
Der Sicherungskasten befindet sich an der fahrerseitigen Kante des Armaturenbretts hinter der Abdeckung.

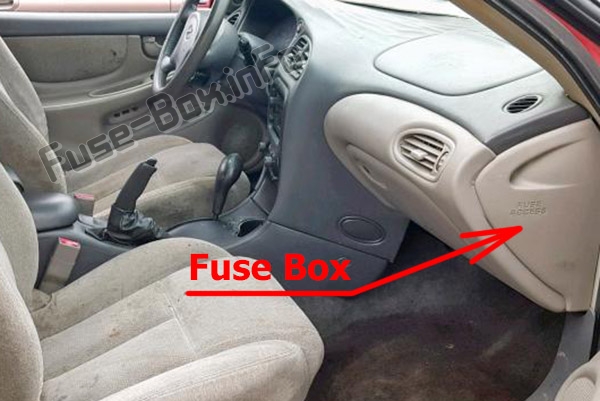

Sicherungskasten 2 für Instrumententafel
Es befindet sich an der Beifahrerseite des Armaturenbretts hinter der Abdeckung.

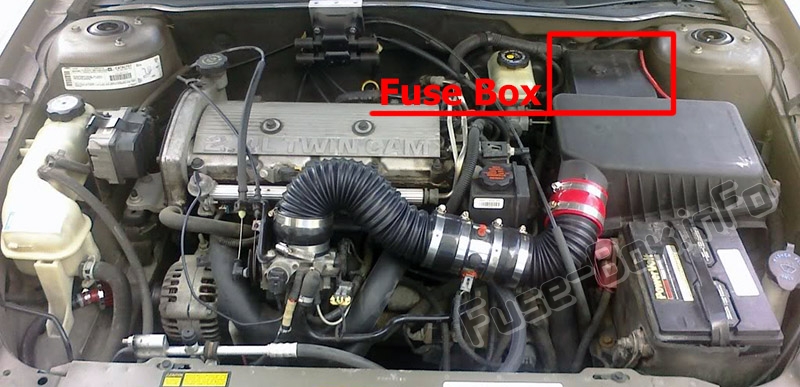

Motorraum
ad vertisements
Sicherungskastendiagramme
1999, 2000

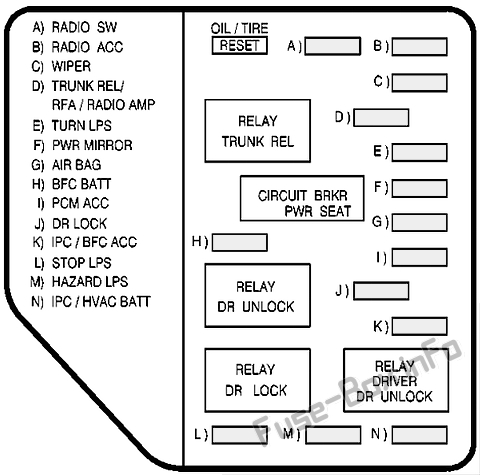

Sicherungskasten im Fahrgastraum #1
Belegung der Sicherungen im Sicherungskasten Fahrgastraum #1 (1999, 2000)
| # | Name | Beschreibung |
|---|---|---|
| EIN | RADIO-SW | Lenkrad-Radioschalter |
| B | RADIO-ACC | Radio |
| C | WISCHER | Scheibenwischermotor, Waschpumpe |
| D | TRUNK REL/RFA/ RADIO AMP | Trunk Release Relay/Motor, RKE, Audioverstärker |
| E | LPS DREHEN | Blinkleuchten |
| F | PWR SPIEGEL | Power-Spiegel |
| G | AIRBAG | Airbags |
| H | BFC BATT | Körpercomputer (BFC) |
| ich | PCM-ACC | PCM |
| J | DR-SPERRE | Türschlossmotoren |
| K | IPC/BFC-ACC | Cluster, Bodycomputer (BFC) |
| L | LPS stoppen | Bremsleuchten |
| M | GEFAHR LPS | Warnblinker |
| Nein | IPC/HVAC BATT | HLK-Kopf, Cluster, Datenverbindungsanschluss |
| PWR SITZ | Elektrische Sitze (Leistungsschalter) |

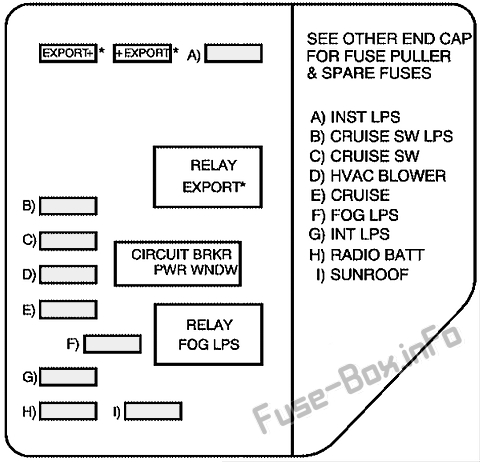

Sicherungskasten 2 Fahrgastraum
Belegung der Sicherungen im Sicherungskasten Fahrgastraum #2
| # | Name | Beschreibung |
|---|---|---|
| EIN | INST LPS | Dimmen der Innenbeleuchtung |
| B | KREUZFAHRT SW LPS | Lenkrad-Geschwindigkeitsregler-Schalterlampen |
| C | KREUZFAHRT SW | Lenkrad-Geschwindigkeitsregler-Schalter |
| D | HLK-GEBLÄSE | HLK-Gebläsemotor |
| E | KREUZFAHRT | Tempomat |
| F | Nebel LPS | Nebelscheinwerfer |
| G | INT LPS | Innenbeleuchtungslampen |
| H | FUNKBATT | Radio, XM-Satellitenradio / DAB |
| ich | SCHIEBEDACH | Elektrisches Schiebedach |
| DWR WNDW | Elektrische Fensterheber (Leistungsschalter) | |
| Nebel LPS | Nebelscheinwerfer (Relais) |
Sicherungskasten Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (1999, 2000)
| № | Beschreibung |
|---|---|
| Maxi-Sicherungen: | |
| 1 | Zündschloss |
| 2 | Elektrische Mittelsitze links, elektrisch verstellbare Spiegel, Türschlösser, Kofferraumentriegelung, Audioverstärker, Fernbedienungsverriegelung |
| 3 | Elektrische Mittelbremsleuchten links, Warnblinker, Steuergerät Karosseriefunktion, Kombi, Klimatisierungssystem |
| 4 | Elektrische Nebelscheinwerfer Mitte rechts, Radio, Steuergerät für Karosseriefunktionen, Innenleuchten Body |
| 5 | Zündschloss |
| 6 | LUFT |
| 7 | Antiblockiersystem |
| 8 | Lüfter Nr. 1 |
| Relais: | |
| 9 | Heckbeschlag |
| 10 | LUFT |
| 11 | Antiblockiersystem |
| 12 | Lüfter Nr. 1 |
| 13 | HLK-Gebläse (Klimaregelung) |
| 14 | Lüfter #2 |
| fünfzehn | Lüfter |
| 16 | Klimakompressor |
| 17 | Nicht benutzt |
| 18 | Benzinpumpe |
| 19 | Automatische Lichtsteuerung |
| 20 | Automatische Lichtsteuerung |
| 21 | Horn |
| 22 | Tagfahrleuchten |
| Mini-Sicherungen: | |
| 23-32 | Ersatzsicherungen |
| 33 | Heckbeschlag |
| 34 | Zubehör Steckdosen, Zigarettenanzünder |
| 35 | Antiblockiersystem |
| 36 | Antiblockierbremsen, Variable Effort-Lenkung |
| 37 | Klimakompressor, Steuergerät Karosseriefunktion |
| 38 | Automatikgetriebe |
| 39 | Antriebsstrangsteuermodul |
| 40 | Antiblockiersystem |
| 41 | Zündanlage |
| 42 | Rückfahrscheinwerfer, Brems-Transaxle-Schaltsperre |
| 43 | Horn |
| 44 | Antriebsstrangsteuermodul |
| 45 | Parkleuchten |
| 46 | Klimatisierungssystem, Klimaanlage |
| 47 | Kanister-Entlüftungsventil, Abgas-Sauerstoffsensoren |
| 48 | Kraftstoffpumpe, Einspritzdüsen |
| 49 | Generator |
| 50 | Rechter Scheinwerfer |
| 51 | Linker Scheinwerfer |
| 52 | Lüfter #2 |
| 53 | HLK-Gebläse (Klimaschutz) |
| 54 | Nicht benutzt |
| 55 | Kühlgebläse #2 Masse |
| 56 | Sicherungszieher für Mini-Sicherungen |
| 57 | Nicht benutzt |
2001, 2002, 2003, 2004
ad vertisements
Sicherungskasten im Fahrgastraum #1
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten #1 (2001-2004)
| # | Name | Beschreibung |
|---|---|---|
| EIN | WISCHER | Scheibenwischermotor, Waschpumpe |
| B | TRUNK REL/RADIO AMP | Trunk-Release-Relais/Motor, Audioverstärker/RFA |
| C | LPS DREHEN | Blinkleuchten |
| D | PWR SPIEGEL | Power-Spiegel |
| E | AIRBAG | Airbags |
| F | BFC BATT | Körpercomputer (BFC) |
| G | PCM-ACC | Leistungssteuermodul (PCM) |
| H | DR-SPERRE | Türschlossmotoren |
| ich | IPC/BFC-ACC | Cluster, Bodycomputer (BFC) |
| J | LPS stoppen | Bremsleuchten |
| K | GEFAHR LPS | Warnblinker |
| L | IPC/HVAC BATT | HLK-Kopf, Cluster, Datenverbindungsanschluss |
| PWR SITZ | Elektrische Sitze (Leistungsschalter) | |
| TRUNK REL | Stammrelais | |
| DR UNLOCK | Türöffnerrelais | |
| DR-SPERRE | Türschlossrelais | |
| FAHRER DR UNLOCK | Fahrertür-Entriegelungsrelais |
Sicherungskasten 2 Fahrgastraum
Belegung der Sicherungen im Sicherungskasten Fahrgastraum #2
| # | Name | Beschreibung |
|---|---|---|
| EIN | INST LPS | Dimmen der Innenbeleuchtung |
| B | KREUZFAHRT SW LPS | Lenkrad-Geschwindigkeitsregler-Schalterlampen |
| C | KREUZFAHRT SW | Lenkrad-Geschwindigkeitsregler-Schalter |
| D | HLK-GEBLÄSE | HLK-Gebläsemotor |
| E | KREUZFAHRT | Tempomat |
| F | Nebel LPS | Nebelscheinwerfer |
| G | INT LPS | Innenbeleuchtungslampen |
| H | FUNKBATT | Radio, XM-Satellitenradio / DAB |
| ich | SCHIEBEDACH | Elektrisches Schiebedach |
| DWR WNDW | Elektrische Fensterheber (Leistungsschalter) | |
| Nebel LPS | Nebelscheinwerfer (Relais) |
Sicherungskasten Motorraum
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (2001-2004)
| № | Verwendung |
|---|---|
| Maxi-Sicherungen: | |
| 1 | Zündschloss |
| 2 | Elektrische Zentrale rechts – Nebelscheinwerfer, Radio, Steuergerät für Karosseriefunktionen, Innenleuchten |
| 3 | Elektrische Mitte links – Bremsleuchten, Warnblinker, Steuergerät für Karosseriefunktionen, Kombi, Klimatisierung |
| 4 | Antiblockiersystem |
| 5 | 2001-2002: Zündschalter
2003-2004: Elektrische Mitte links – elektrisch verstellbare Sitze, elektrisch verstellbare Spiegel, Türschlösser, Kofferraumentriegelung, Audioverstärker, schlüsselloser Fernzugang |
| 6 | Nicht benutzt |
| 7 | 2001-2002: Elektrische Zentrale links – elektrisch verstellbare Sitze, elektrisch verstellbare Spiegel, Türschlösser, Kofferraumentriegelung, Audioverstärker, schlüssellose Fernbedienung
2003-2004: Zündschalter |
| 8 | Lüfter Nr. 1 |
| Relais : | |
| 9 | Heckbeschlag |
| 10 | Nicht benutzt |
| 11 | 2001-2002: Nicht verwendet 2003-2004: Anlasser (nur V6) |
| 12 | Lüfter Nr. 1 |
| 13 | HLK-Gebläse (Klimaregelung) |
| 14 | Lüfter #2 |
| fünfzehn | Lüfter |
| 16 | Klimakompressor |
| 17 | Nicht benutzt |
| 18 | Benzinpumpe |
| 19 | Automatisches Scheinwerfersystem (Automatische Lichtsteuerung) |
| 20 | Automatisches Scheinwerfersystem (Automatische Lichtsteuerung) |
| 21 | Horn |
| 22 | Tagfahrlicht (DRL) |
| Mini-Sicherungen: | |
| 23-32 | Ersatzsicherungen |
| 33 | Heckbeschlag |
| 34 | Zubehör Steckdosen, Zigarettenanzünder |
| 35 | 2001-2002: Nicht verwendet 2003-2004: Generator |
| 36 | Nicht benutzt |
| 37 | Klimakompressor, Steuergerät Karosseriefunktion |
| 38 | Automatikgetriebe |
| 39 | Antriebsstrang-Steuermodul (PCM) |
| 40 | 2001-2002: Antiblockierbremsen (ABS), Variable Effort Steering 2003-2004: Antiblockierbremsen (ABS) |
| 41 | Zündanlage |
| 42 | Rückfahrscheinwerfer, Brems-Transaxle-Schaltsperre |
| 43 | Horn |
| 44 | PCM |
| 45 | Parkleuchten |
| 46 | Klimatisierungssystem, Klimaanlage |
| 47 | Kanister-Entlüftungsventil, Abgas-Sauerstoffsensoren |
| 48 | Kraftstoffpumpe, Einspritzdüsen |
| 49 | 2001-2002: Generator 2003-2004: Nicht verwendet |
| 50 | Rechter Scheinwerfer |
| 51 | Linker Scheinwerfer |
| 52 | Lüfter #2 |
| 53 | HLK-Gebläse (Klimaregelung) |
| 54 | 2001-2002: Nicht verwendet 2003-2004: Kurbel (nur V6) |
| 55 | Kühlgebläse #2 Masse |
| 56 | Sicherungszieher für Mini-Sicherungen |
| 57 | Nicht benutzt |
