Sicherungsanordnung Pontiac Firebird 1992-2002
Die Sicherung des Zigarettenanzünders (Steckdose) im Pontiac Firebird ist die Sicherung Nr. 11 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

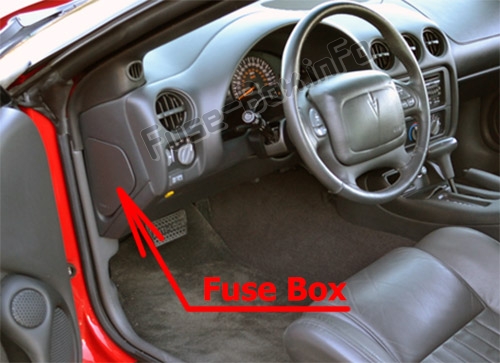

Der Sicherungskasten befindet sich am linken Seitenrand der Instrumententafel, hinter der Abdeckung.

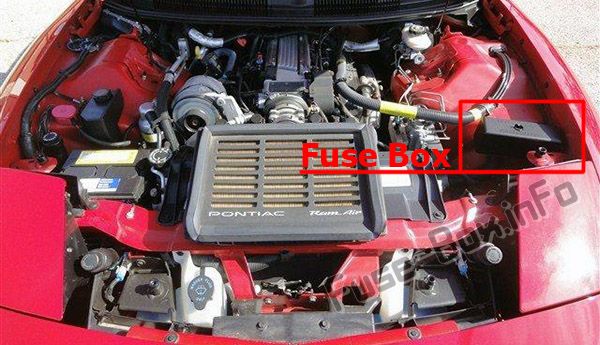

Motorraum
1992-1997
1998-2002
Sicherungskastendiagramme
ad vertisements
1992, 1993, 1994, 1995
Instrumententafel

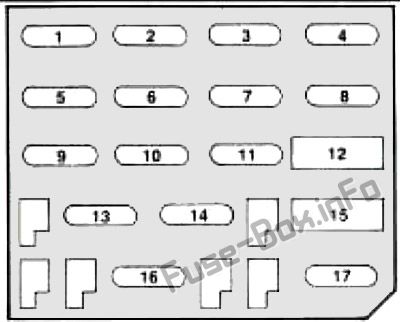

Belegung der Sicherungen in der Instrumententafel (1992-1995)
| № | Beschreibung |
|---|---|
| 1 | Airbag: SIR-Komponenten |
| 2 | 1992-1994: Rückfahrleuchten; Tagfahrlichtmodul (Kanada); Blinker drehen 1995: Backup-Lampen; Tagfahrlichtmodul (Kanada); Blinker drehen; Getriebebereichsschalter; Traktionskontrollschalter |
| 3 | Wahlschalter für die Heizungssteuerung (Heiztannen-Conditioner); Heckscheibenheizung |
| 4 | 1992-1994: Antriebsstrang-Steuermodul; Kombiinstrument; PASS-Key II Decodermodul 1995: Leistungsantenne; Disc-Wechsler |
| 5 | 1992-1994: Antriebsstrang-Steuermodul; PASS-Key 11s Decoder-Modul; Kraftstoffpumpenrelais 1995: Antriebsstrangsteuermodul; Kraftstoffpumpenrelais; Diebstahlschutzmodul; Motor-Luftmassenmesser (V8-Motor) |
| 6 | Bremslicht-/Geschwindigkeitsfreigabeschalter; Warnblinker |
| 7 | Elektrische Türschlösser; Power-Spiegel; Lukenfreigabeschalter; Hilfszubehörkabel |
| 8 | Audioalarmmodul; Höflichkeitsleuchten: Konsolenfach, Handschuhfach, Kuppel, Kofferraum, hintere Höflichkeit, Rückspiegel; Radio; Diebstahlschutzmodul; SICHERHEITSanzeige; Lukenfreigaberelais; Keyless Entry-Empfänger |
| 9 | Audioalarmmodul; Tagfahrlichtmodul (Kanada); Diagnose-Energiereservemodul; Kombiinstrument; Keyless Entry-Empfänger; Bremsschalterbaugruppe; Hilfszubehörkabel |
| 10 | Außenbeleuchtung |
| 11 | Zigarettenanzünder; Horn-Relais; Datenübertragungsstecker |
| 12 | Elektrische Sitze; Heckscheibenheizung |
| 13 | Helligkeits Kontrolle |
| 14 | Scheibenwischermash |
| fünfzehn | Elektrische Fensterheber, Cabrioverdeckschalter (Leistungsschalter); Kühlniveau-Verriegelungsmodul |
| 16 | Diagnose-Energiereservemodul |
| 17 | Funkverstärker; Bedienelemente am Lenkrad |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (1992-1995)
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | ABS-BAT | 5 | Elektronisches Bremssteuermodul |
| 2 | FOG LTS | 20 | Nebelscheinwerfer |
| 3 | R HDLP DR | fünfzehn | Modul Scheinwerfertüren |
| 4 | L HDLP-DR | fünfzehn | Modul Scheinwerfertüren |
| 5 | ABS IGN | 5 | Antiblockiersystem |
| 6 | FANS/ACTR | 10 | 1992-1994: Kühlmittellüfterrelais; EVAP-Kanister-Spülmagnetventil; Abgasrückführung; Relais für niedrigen Kühlmittelstand; Rückwärtssperrmagnet
1995: Kühlmittellüfterrelais; EVAP-Kanister-Spül-So1enoid;Abgasrückführung; Rückwärtssperrmagnet; Schaltmagnet überspringen; Beheizte Sauerstoffsensoren (V8-Motor) |
| 7 | LUFTPUMPE | 20 | 1992-1994: Lufteinspritzpumpenbaugruppe; Luftpumpenrelais 1995: Luftpumpenrelais |
| 8 | PCM | 10 | 1995: Antriebsstrang-Steuermodul |
| 9 | INJEKTOR | 7,5 | Einspritzdüsen |
| 10 | INJEKTOR | 7,5 | Einspritzdüsen |
| 11 | ZÜNDUNG | 10 | 1992-1994: VIN Motorcode S: Nockenwellensensor; Kurbelwellenpositionssensor; Elektronisches Zündmodul; FIN Motorcode P: Zündspule; Zündspulentreiber
1995: VIN Motorcode S: Nockenwellenpositionssensor; Kurbelwellenpositionssensor; Zündsteuergerät;Automatikgetriebe; Zündspule (V-8-Motor); Zündspulenmodul (V-8-Motor) |
| 12 | A/C-KREUZFAHRT | 20 | Klimakompressorrelais; Tempomatschalter und -modul, Kühlmittelmangelrelais (1992-1993) |
| Relais | |||
| B | Klimakompressor | ||
| C | Anti-Blockier-Bremssystem | ||
| D | Kühlmittellüfter Nummer 1 (Fahrerseite) | ||
| E | Luftpumpe | ||
| F | Kühlmittellüfter Nummer 2 (Beifahrerseite) | ||
| G | 1992-1993: Kühlmittelmangel 1994-1995: Traktionskontrollsystem |
||
| H | Nebelscheinwerfer | ||
| J | 1992-1993: High Blower 1994: Nicht verwendet 1995: Kühlgebläse Nummer 3 |
1996, 1997
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (1996-1997)
| № | Name | Verwendung |
|---|---|---|
| 1 | STOPP/GEFAHR | Warnblinker, Bremsschalterbaugruppe |
| 2 | WENDE B/U | Traktionsschalter/Startschalter zweiter Gang, Schalter für Rückfahr-/Hochfahrlicht, Blinker, Tagfahrlichtmodul (DRL) |
| 3 | PCM BATT | Antriebsstrang-Steuermodul (PCM), Kraftstoffpumpenrelais |
| 4 | FUNKZUGRIFF | Delco Monsoon Radio-Verstärker, Power-Antenne, Remote-CD-Player (Kofferraum) |
| 5 | SCHWANZ-LPS | Tagfahrlichtmodul (DRL), Scheinwerferschalter |
| 6 | HLK | HLK-Wahlschalter, Schalter/Timer für Heckscheibenheizung |
| 7 | DWR ACCY | Standlichtrelais, Heckklappenentriegelungsrelais, elektrischer Spiegelschalter, Radio, Stoßsensor, Kombiinstrument |
| 8 | HÖFLICHKEIT | Karosseriesteuermodul (BCM) |
| 9 | ANZEIGEN | Karosseriesteuergerät (BCM), Bremsschalterbaugruppe (BTSI), Kombiinstrument, Tagfahrlichtmodul (DRL) |
| 10 | AIRBAG | Diagnose-Energiereservemodul (DERM), zweipoliger Aktivierungssensor |
| 11 | CIG/ACCY | Zigarettenanzünder, Data Link Connector (DLC), Auxiliary Accessory Wire |
| 12 | ENTSCHEUER/SITZE | Schalter/Timer für Heckscheibenheizung, Timer/Relais für Heckscheibenheizung, elektrisch verstellbare Sitze |
| 13 | PCM-IGN | Antriebsstrang-Steuermodul (PCM), EVAP-Kanister-Spülvakuumschalter, EVAP-Ca |
| 14 | WISCHER/WASCH | Wischermotorbaugruppe, Wischer-/Waschanlagenschalter |
| fünfzehn | FENSTER | Power Windows Switch (rechts, links), Express-Down-Modul, Kühlmittelstandsverriegelungsmodul, Cabrio-Top-Schalter |
| 16 | IP-DIMMER | Türbeleuchtungslampe (rechts, links), Scheinwerferschalter, Nebelscheinwerferschalter, Kombiinstrument, HLK-Steuereinheit, PRNDL-Beleuchtungslampe, Aschenbecherlampe, Radio, Lenkradsteuerung-Radio, Heckscheibenheizungsschalter/-timer, Traktionskontrollschalter (TCS .) ) und Startschalter 2. Gang |
| 17 | RADIO | Karosseriesteuergerät (BCM), Radio, Verstärker, Lenkradsteuerung-Radio |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (1996-1997)
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | ABS IGN | 5 | Antiblockiersystem |
| 2 | AKTUATOREN | fünfzehn | Tagfahrlichtmodul, Scheinwerferschalter, Kühlgebläserelais, Auspuff, Gasrückführung, EVAP-Kanisterspülmagnet |
| 3 | R HDLP DR | fünfzehn | Scheinwerfer-Türmodul |
| 4 | L HDLP-DR | fünfzehn | Scheinwerfer-Türmodul |
| 5 | ABS VLV | 20 | Bremsdruckventil |
| 6 | ABS-BAT | 5 | Elektronisches Bremssteuermodul |
| 7 | LUFTPUMPFAN | 25 | AIR Pump (V8) Relais, Pumpe, Entlüftungsventil und Kühlgebläse |
| 8 | HORN | 20 | Horn Relais |
| 9 | INJEKTOR | fünfzehn | Einspritzdüsen |
| 10 | ENG SEN | 20 | Luftmassenstrom, beheizter Sauerstoffsensor, Rückfahrsperre-Magnetventil, Schaltmagnetventil, Automatikgetriebe, Bremsschalter |
| 11 | ZÜNDUNG | 10 | V6 VIN K: Elektronisches Zündmodul VS VIN P: Zündspulenmodul, Kurbelwellenpositionssensor |
| 12 | A/C-KREUZFAHRT | fünfzehn | Klimakompressorrelais; Tempomat-Schalter und -Modu |
| Relais | |||
| B | Klimakompressor | ||
| C | Anti-Blockier-Bremssystem mit Traktionskontrolle (TCS) | ||
| D | Lüfter 1 | ||
| E | Luftpumpe | ||
| F | Lüfter 2 | ||
| G | Nicht benutzt | ||
| H | Nebelscheinwerfer | ||
| J | Lüfter 3 |
1998, 1999, 2000, 2001, 2002
ad vertisements
Instrumententafel

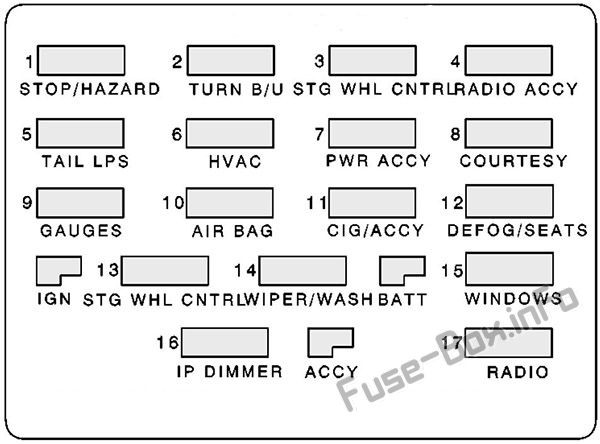

Belegung der Sicherungen in der Instrumententafel (1998-2002)
| № | Name | Beschreibung |
|---|---|---|
| 1 | STOPP/GEFAHR | Warnblinker, Bremsschalterbaugruppe |
| 2 | WENDE B/U | Traktionskontrollschalter, Rückfahr-/Hochfahrlichtschalter, Blinker, Tagfahrlichtmodul (DRL) |
| 3 | STG RAD STEUERUNG | Bedienelemente am Lenkrad |
| 4 | FUNKZUGRIFF | Delco Monsoon Radio-Verstärker, Power-Antenne, Remote-CD-Player (Hatch) |
| 5 | SCHWANZ-LPS | Tagfahrlichtmodul (DRL), Scheinwerferschalter |
| 6 | HLK | HLK-Wahlschalter, Schalter/Timer für Heckscheibenheizung |
| 7 | DWR ACCY | Standlichtrelais, Heckklappenentriegelungsrelais, elektrischer Spiegelschalter, Radio, Stoßsensor, Kombiinstrument |
| 8 | HÖFLICHKEIT | Karosseriesteuermodul (BCM) |
| 9 | ANZEIGEN | Karosseriesteuergerät (BCM), Brems-Getriebe-Schaltsperre (BTSI), Kombiinstrument, Tagfahrlichtmodul (DRL) |
| 10 | AIRBAG | Airbag |
| 11 | CIG/ACCY | Zigarettenanzünder, Data Link Connector (DLC), Auxiliary Accessory Wire |
| 12 | ENTSCHEUER/SITZE | Schalter/Timer für Heckscheibenheizung, Timer/Relais für Heckscheibenheizung, elektrisch verstellbare Sitze |
| – | IGN | Nur für den Aftermarket-Gebrauch |
| 13 | STG RAD STEUERUNG | Bedienelemente am Lenkrad |
| 14 | WISCHER/WASCH | Wischermotorbaugruppe, Wischer-/Waschanlagenschalter |
| – | BATT | Nur für den Aftermarket-Gebrauch |
| fünfzehn | FENSTER | Power Windows Switch (rechts, links), Express-Down-Modul, Convertible Top Switch |
| 16 | IP-DIMMER | Türbeleuchtungslampe (rechts, links), Scheinwerferschalter, Nebelscheinwerferschalter, Kombiinstrument, HLK-Steuereinheit, PRNDL-Beleuchtungslampe, Aschenbecherlampe, Radio, Heckscheibenheizungsschalter/-timer, Traktionskontrollschalter (TCS), Cabrioverdeckschalter |
| – | ACCY | Nur für den Aftermarket-Gebrauch |
| 17 | RADIO | Karosseriesteuergerät (BCM), Radio, Verstärker, Lenkradsteuerung-Radio |
Sicherungskasten Motorraum №1
ad vertisements

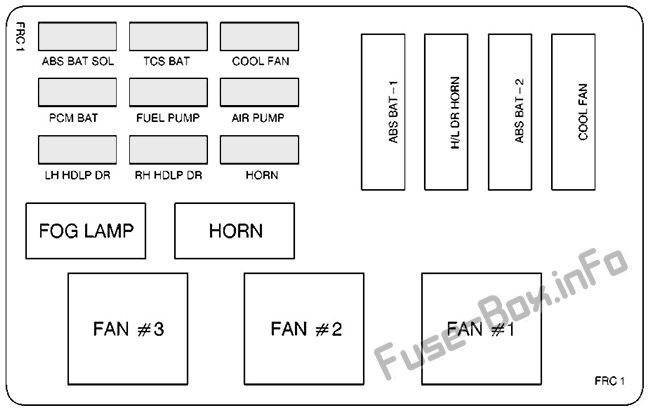

Zuordnung der Sicherungen und Relais im Motorraum-Sicherungskasten №1 (1998-2002)
| Name | Beschreibung |
|---|---|
| ABS BAT SOL | Antiblockiersystem |
| TCS BAT | Traktionssteuersystem |
| COOLER FAN | Lüftersteuerung |
| PCM-BAT | Antriebsstrang-Steuermodul (PCM) |
| BENZINPUMPE | Benzinpumpe |
| LUFTPUMPE | AIR Pumpenrelais und Entlüftungsventil |
| LH HDLP DR | Türmodul des linken Scheinwerfers |
| RH HDLP DR | Türmodul für den rechten Scheinwerfer |
| HORN | Horn Relais |
| ABS BAT-1 | Modul Antiblockiersystem |
| H/L DR. HORN | Hupen- und Scheinwerfertüren |
| ABS BAT-2 | Anti-Blockier-Brems- und Traktionskontrollsystem |
| COOLER FAN | Lüfterrelais |
| Relais | |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| HORN | Horn |
| FAN #3 | Kühlventilatoren |
| LÜFTER #2 | Kühlventilatoren |
| FAN #1 | Kühlventilatoren |
Motorraum Sicherungskasten №2
Zuordnung der Sicherungen und Relais im Sicherungskasten Motorraum №2 (1998-2002)
| Name | Beschreibung |
|---|---|
| INJ-2 | Einspritzdüsen (nicht für V6 verwendet) (LH-Einspritzdüsen für V8 und Zündmodul) |
| INJ-1 | Einspritzdüsen (alle für V6) (rechte Einspritzdüsen für V8 und Zündmodul) |
| ENG SEN | Luftmassenmesser, beheizter Sauerstoffsensor, Schaltmagnet überspringen (nur V8), Rückwärtsgang-Sperrmagnet, Bremsschalter |
| STRTR | Antriebsstrang-Steuermodul (PCM), Kupplungspedalschalter |
| ABS IGN | Modul Antiblockiersystem |
| PCM-IGN | Antriebsstrang-Steuermodul (PCM) |
| USW | Elektronische Drosselklappensteuerung (nur V6) |
| ENG STRG | Zündmodul (nur V6), Automatikgetriebe, Aktivkohlebehälter-Spülmagnet |
| KREUZFAHRT MIT A/C | Klimakompressorrelais, Tempomatschalter und Modul |
| ENG STRG | Motorsteuerung, Kraftstoffpumpe, Powertrain Control Module (PCM), Luftpumpe und Kühlgebläse |
| I/P-1 | HLK-Gebläsesteuerung und Relais |
| IGN | Zündschalter, Relais und Anlasserfreigaberelais |
| I/P-2 | Sicherungszentrum Instrumententafel |
| Relais | |
| Leer | Nicht benutzt |
| LUFTPUMPE | Luftpumpe |
| A/C COMP | Klimakompressor |
| BENZINPUMPE | Benzinpumpe |
| ANLASSER | Anlasser |
| IGN | Motorsteuerung, Tempomat, Klimaanlage |
