In diesem Artikel finden Sie Sicherungskastenpläne von Porsche 911 (991.2) 2017 und 2018 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und die Belegung der einzelnen Sicherungen (Sicherungsbelegung).
der Inhalt
Sicherungsbelegung Porsche 911 (991.2) 2017-2018
Sicherungen für Zigarettenanzünder (Steckdose) im Porsche 911 (991.2) sind die Sicherungen D9 (Steckdose Beifahrerfußraum) und D10 (Steckdose Mittelkonsole, Zigarettenanzünder) im Sicherungskasten Fahrgastraum rechts.

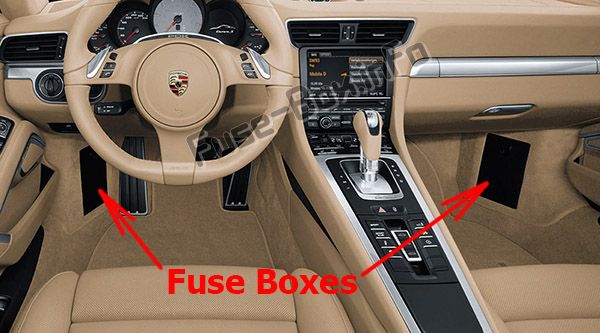

Lage des Sicherungskastens
Es gibt zwei Sicherungskästen – im linken und rechten Fußraum (hinter den Abdeckungen).
Sicherungskastendiagramme

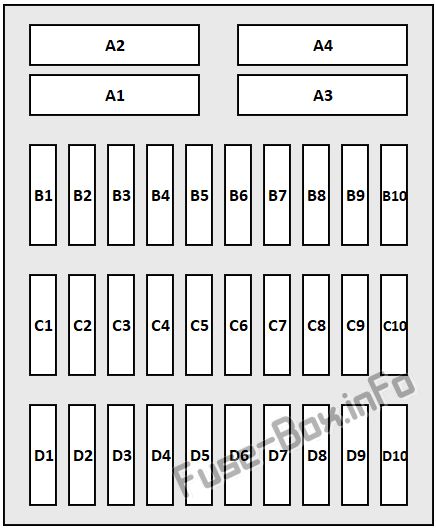

Sicherungskasten im linken Fußraum
ad vertisements
Belegung der Sicherungen im linken Fußraum
| № | Bezeichnung | EIN |
|---|---|---|
| A1 | Klimaanlagenlüfter (nur Rechtslenker) | 40 |
| A2 | PSM-Bedienfeld | 40 |
| A3 | Sitzverstellung | 25 |
| A4 | Nicht benutzt | 40 |
| B1 | Scheinwerferverstellung für RHD und LHD, Frontklappenleuchte, Frontklappenaktuator, Fernlicht links, Abblendlicht links, Seitenmarkierungsleuchte vorn rechts, Blinker hinten links und vorne links) |
40 |
| B2 | Auspuffklappensteuerung, Bremslicht hoch, Spoiler, Bedienelementabdeckung hinten, Nebelschlussleuchte rechts, Bremslicht links, Rückfahrlicht links, Schlusslicht links, Tagfahrlicht links |
fünfzehn |
| B3 | Alarmhorn | fünfzehn |
| B4 | Innenbeleuchtung, Hallsensoren, Orientierungslicht, Ansteuerung Heckwischerelektronik, Relais Heckscheibenheizung , LED-Zentralverriegelung, LED-Türverkleidungen, Umgebungslicht, Kennzeichenbeleuchtung, Nebelschlussleuchte links, Bremslicht hoch, Bremslicht rechts, rechts Rückfahrlicht, Schlusslicht rechts, Tagfahrlicht rechts |
fünfzehn |
| B5 | Kraftstoffpumpenrelais und Bedienfeld | 20 |
| B6 | Einfüllklappenverriegelung, Waschpumpe vorne und hinten |
10 |
| B7 | Nicht benutzt | |
| B8 | Klimasteuergerät | 7,5 |
| B9 | PDCC-Bedienfeld | 10 |
| B10 | Lenksäule, Stoppuhr |
fünfzehn |
| C1 | Schalttafel Mittelkonsole, Gepäckraumleuchte Targa, Bedienfeld Gateway, Diagnosesteckdose, Zündschloss, Lichtschalter, Beleuchtung hinter Rücksitzen, WiFi-Bedienfeld (bei Nachrüstung) |
10 |
| C2 | Fußraumbeleuchtung, Elektro Zündschlüsselabzugssperre, vorne rechts und hinten rechts Blinker, LED – Warnblinkschalter, Elektro Zündschloss Beleuchtung, vorne rechts und vorne links Blinker, rechts Fernlicht, rechts Abblendlicht vorne links Seitenmarkierungslicht |
40 |
| C3 | VTS-Bedienfeld | 5 |
| C4 | Horn | fünfzehn |
| C5 | Cabriolet/Targa: Verdeckschloss-Dämpfungsfunktion, Einfüllklappe, Cabriolet/Targa: Verdeckbodenaufsatz öffnen und schließen, Bedienteil Heckspoiler aus- und einfahren |
30 |
| C6 | Vorne links Fensterheber – Steuerungstafel, linke Tür Bedienfeld |
25 |
| C7 | Scheinwerferwaschanlage | 30 |
| C8 | PSM-Steuergerät | 25 |
| C9 | Alarmsirene | 5 |
| C10 | Sensor des Innenraumüberwachungssystems | 5 |
| D1 | Heckscheibenwischer | fünfzehn |
| D2 | Garagentor-Öffner | 5 |
| D3 | Linker Scheinwerfer | fünfzehn |
| D4 | Frontkamera-Bedienfeld, PDC-Bedienfeld, Gateway/Diagnose-Steckdose, Luftqualitätssensor, Scheinwerfer-Bedienfeld |
5 |
| D5 | PSM-Steuergerät | 5 |
| D6 | Schaltmodul Lenksäule , Elektrisches Lenkgetriebe, Kältemitteldrucksensor, Lüfterrelais |
5 |
| D7 | Wählhebelsteuergerät Kupplungsschaltersensor |
5 |
| D8 | Rechter Scheinwerfer | fünfzehn |
| D9 | Innenspiegel | 5 |
| D10 | Sitzbelüftung links | 5 |
ad vertisements
Sicherungskasten im rechten Fußraum
Belegung der Sicherungen im rechten Fußraum
| № | Bezeichnung | EIN |
|---|---|---|
| A1 | DC/DC-Wandler PCM | 40 |
| A2 | Bedienfeld des Vorderachslifts | 40 |
| A3 | Frischluftgebläsemotor und Gebläseregler (nur Linkslenker) | 40 |
| A4 | Sitzbedienteil rechts, Sitzverstellung |
25 |
| B1 | Regensensor | 5 |
| B2 | Klimaanlage – Sitzheizungsbedienfeld | 25 |
| B3 | PCM-Komponenten: (Rückfahrkamera, Antennenverstärker, Display-Bedienfeld, TV-Tuner, USB-Hub, Kopplerantenne, Kartenleser) | 5 |
| B4 | Zentrale CPU mit externem Verstärker Zentrale CPU mit internem Verstärker |
7,5 20 |
| B5 | TPMS-Bedienfeld, Klimaanlagen-Bedienfeld |
5 |
| B6 | Verstärker des Soundsystems | 40 |
| B7 | Burmester Subwoofer-Verstärker | 40 |
| B8 | Allradsteuerung | 25 |
| B9 | Kombiinstrument, WLAN-Bedienfeld, Klima-/Kompressorkopplungs-Bedienfeld |
10 |
| B10 | Näherungssensor Türgriff | 5 |
| C1 | Nicht benutzt | |
| C2 | Taste für elektrische Feststellbremse | 5 |
| C3 | Dachkonsole | 5 |
| C4 | Cabriolet: Fensterheber-Bedienfeld hinten rechts | 20 |
| C5 | Nicht benutzt | |
| C6 | Wischermotor vorne | 30 |
| C7 | Fensterheber-Bedienfeld vorn rechts | 25 |
| C8 | Lenksäulenverstellung | 25 |
| C9 | Nicht benutzt | |
| C10 | Nicht benutzt | |
| D1 | Airbag-Bedienfeld, Insassenerkennungs-Bedienfeld |
5 |
| D2 | Allradsteuerung | 5 |
| D3 | PDCC-Bedienfeld | 7,5 |
| D4 | ACC-Bedienfeld | 5 |
| D5 | Bedienfeld des Vorderachslifts | 5 |
| D6 | Sitzbelüftung rechts | 5 |
| D7 | Verbraucher beim Start aktiv (DME-Bedienpanel, PDK, VTS, Rear BCM) | 7,5 |
| D8 | Nicht benutzt | |
| D9 | Steckdose im Beifahrerfußraum | 20 |
| D10 | Steckdose Mittelkonsole, Zigarettenanzünder |
20 |
