Hier finden Sie Sicherungskastenpläne von Saab 9-2x 2005 und 2006 , erhalten Informationen zur Lage der Sicherungskästen im Fahrzeuginnenraum und erfahren die Sicherungsbelegung.
Saab 9-2x Sicherungsbelegung
Die Sicherung für den Zigarettenanzünder (Steckdose) im Saab 9-2x ist Nr. 4 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Die Sicherungen befinden sich unter der Instrumententafel hinter dem Münzfach auf der Fahrersitzseite. Um die Münzschale zu entfernen, öffnen Sie die Abdeckung und ziehen Sie die Münzschale heraus.
Sicherungskasten-Diagramm
Belegung der Sicherungen im Innenraum-Sicherungskasten
| № | Ampere. Bewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrisches Türschloss; Ferngesteuerter, schlüsselloser Eintritt |
| 4 | 20A | Zigarettenanzünder; Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht; Park Licht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Solenoid |
| 9 | 15A | Radio |
| 10 | – | – |
| 11 | 15A | Motorzündsystem; SRS-Airbag; AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombiinstrument; SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -wascher |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Reservebeleuchtung; Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | – | – |
| 21 | 15A | Zündspule (nur Modelle ohne Turbo) |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Sitzheizung |
Anzeigen _

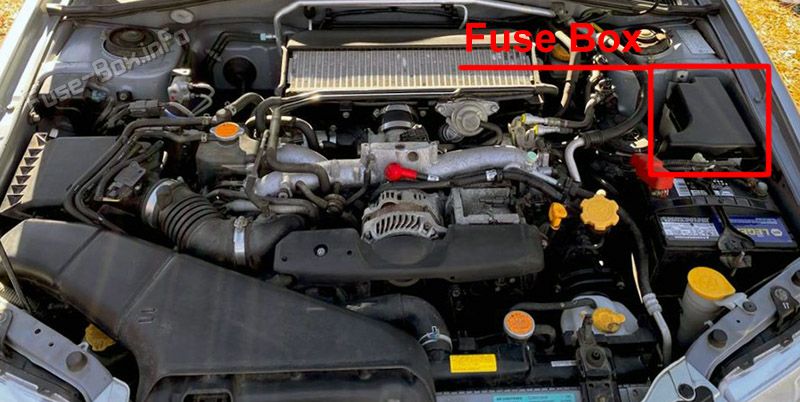

Lage des Sicherungskastens
Sicherungskasten-Diagramm
Belegung der Sicherungen im Sicherungskasten Motorraum
| № | Ampere-Bewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (AT-Modelle außer Turbo) | |
| B | Hauptsicherung | |
| C | Motorsensor (Modelle ohne Turbo) | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinkanlage; Horn |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 20A | Uhr; Innenbeleuchtung |
| 13 | 10 A | Sekundärluft-Kombiventil (nur Turbo-Modelle) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Saab 9-2x?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
