In diesem Artikel betrachten wir den Ford Transit Custom der ersten Generation nach einem Facelift, produziert von 2016 bis 2018. Hier finden Sie Sicherungskasten-Diagramme des Ford Transit Custom 2016, 2017 und 2018 , informieren Sie sich über die Lage der Sicherungsbleche im Inneren das Auto und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Ford Transit Custom / Tourneo Custom (2016-2018)
Sicherungen des Zigarettenanzünders (Steckdose) (außer 2,2-Liter-Diesel): #F6, F7, F13, F14, F30 und F71 (230V) im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

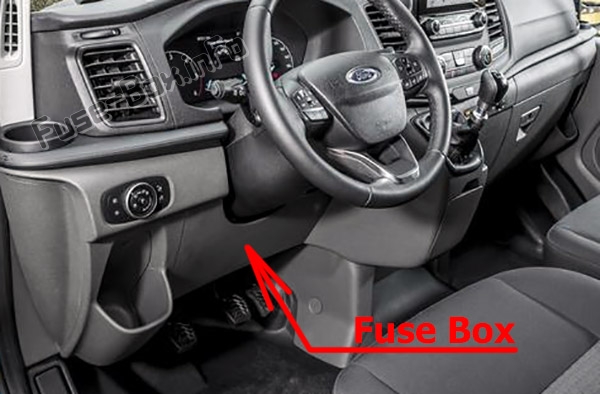

Passagierabteil
Hinter der abnehmbaren Verkleidung befinden sich zwei Sicherungskästen – der Sicherungskasten rechts und das Karosseriesteuergerät links (bei Fahrzeugen mit Rechtslenkung – im Gegenteil).
Der Vorsicherungskasten befindet sich unter dem Fahrersitz.
Motorraum
Sicherungskastendiagramme (außer 2.2L Diesel)

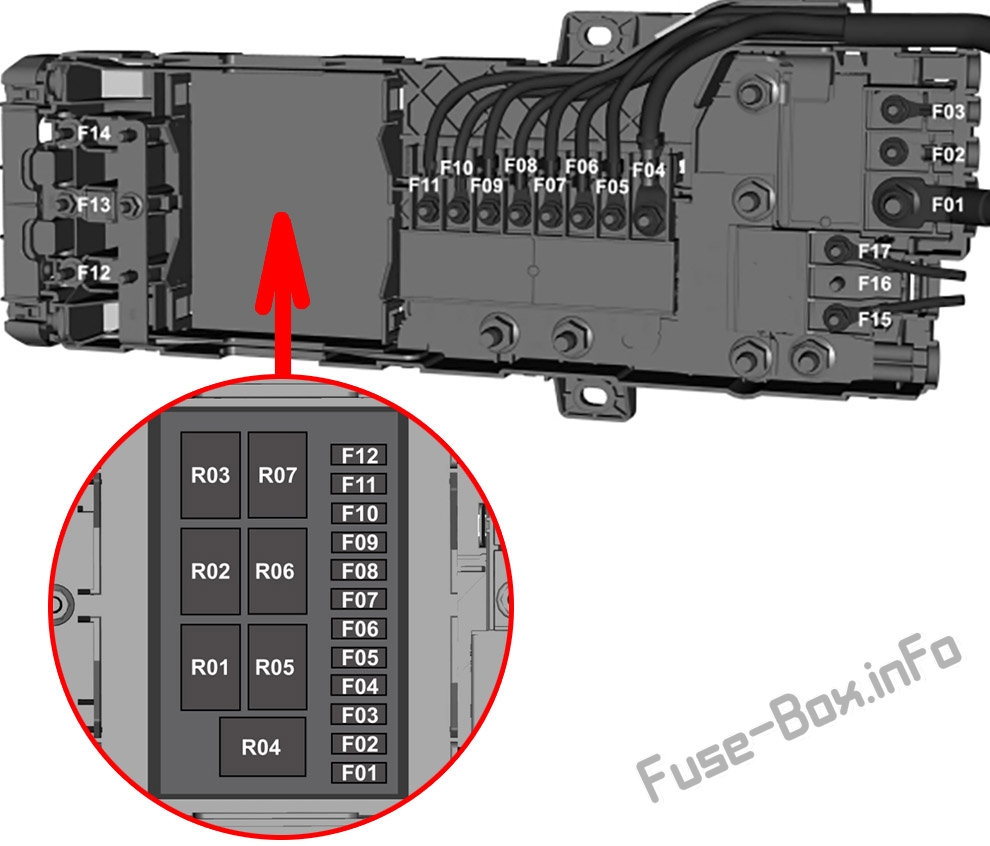

Vorsicherungskasten
ad vertisements
Vorsicherungskasten
| № | Ampere | Beschreibung |
|---|---|---|
| Hauptsicherungen | ||
| F1 | 470A | Sicherungskasten Motorraum. Anlasser. Generator. |
| F2 | 100A | Sicherungskasten Fahrgastraum. Sicherungskasten Karosseriesteuergerät. |
| F3 | 40A | Gleichstrom (DC/AC) Wechselrichter. |
| F4 | 200A | Sekundärrelaiskastenspeisung 1. |
| F5 | 100A | Sekundärrelaiskastenspeisung 2. |
| F6 | 100A | Kabinenheizung. |
| F7 | 80A | Beheiztes Windschutzscheibenrelais. |
| F8 | 100A | Sicherungskasten Fahrgastraum. Sekundärrelaiskastenspeisung 5. |
| F9 | 100A | Einspeisung des sekundären Relaiskastens 3. |
| F10 | 100A | Einspeisung des sekundären Relaiskastens 4. |
| F11 | 100A | Relais des Antriebsstrangsteuermoduls. |
| F12 | 60A | Hilfsenergiepunkt 1 (Geänderter Fahrzeuganschluss). |
| F13 | 60A | Hilfsenergiepunkt 2 (Geänderter Fahrzeuganschluss). |
| F14 | 60A | Hilfsenergiepunkt 3 (Geänderter Fahrzeuganschluss). |
| F15 | 60A | Klimaautomatik hinten. |
| F 16 | 100A | Nicht benutzt. |
| F17 | 60A | Camper (Geänderte Fahrzeuganbindung). |
| Sicherungen und Relais hinter der Abdeckung | ||
| F1 | 3A | Außenlichtschalter. Schalter für Warmwasserbereiter. Hilfsstromschalter. |
| F2 | 20A | Energieversorgung. |
| F3 | 20A | R1-Leistung (Leuchtfeuer). |
| F4 | 20A | R2-Leistung (Zündung). |
| F5 | 15A | R3-Leistung (Zusatz-Steckdose, Warmwasserbereiter). |
| F6 | 15A | R4-Leistung (Innenleuchte). |
| F7 | 15A | R5, R6 Leistung (Fahrtrichtungsanzeiger, Auxiliary Power Point). |
| F8 | 10 A | R7 Leistung (Innenbeleuchtung). |
| F9 | 20A | Rundfunksender. |
| F10 | 5A | Zündschalterrelais. |
| F11 | 15A | Zündschalterrelais. |
| F12 | – | Nicht benutzt. |
| R1 | – | Beacon-Relais. |
| R2 | – | Zündrelais. |
| R3 | – | Hilfsenergiepunkt 2. Warmwasserbereiter. |
| R4 | – | Relais Innenbeleuchtung. |
| R5 | – | Zusatzstromanschluss 1. Fahrtrichtungsanzeiger (linke Seite). |
| R6 | – | Fahrtrichtungsanzeiger (rechte Seite). |
| R7 | – | Innenbeleuchtung. |

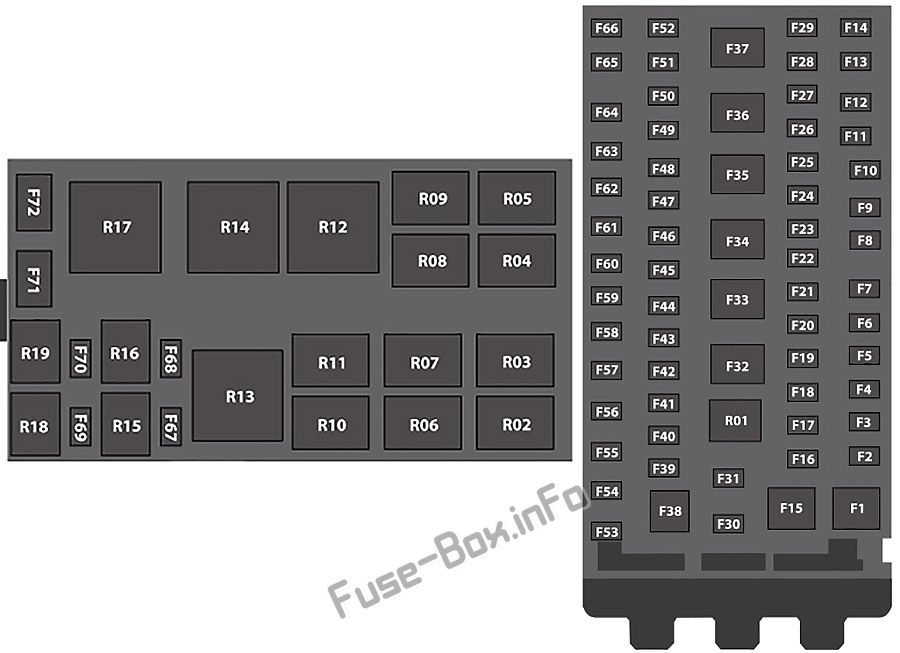

Sicherungskasten im Fahrgastraum
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 60A | Relais Scheibenwischermotor. |
| F2 | 40A | Gebläsemotor. |
| F3 | 15A | Nicht verwendet / Controller Area Network Interface-Modul. |
| F4 | 40A | Heizbare Heckscheibe. Beheizte Außenspiegel. |
| F5 | 40A | Anhänger B+ Versorgung. |
| F6 | 40A | Hilfsenergie Punkt 2. |
| F7 | 40A | Hilfsenergiepunkt 1. |
| F8 | 20A | Horn. |
| F9 | 15A | Relais Heckscheibenwaschanlage. |
| F10 | 10 A | R1, R2, R3, R4, R5, R10, R17 Relaisspulen. |
| F11 | 5A | Nicht verwendet / USB-Anschluss. |
| F12 | 5A | Nicht verwendet / USB-Anschluss. |
| F13 | 20A | Feuerzeug. |
| F14 | 20A | Zusatzsteckdose Instrumententafel. |
| F15 | 50A | Spannungsqualitätsmodul. Körperkontrollmodul. |
| F 16 | 25A | Modul Antiblockiersystem. Ventilsteuerung des elektronischen Stabilitätsprogramms. |
| F17 | 5A | Relaisspule für positive Spannung der Batterie des Antriebsstrangsteuermoduls. |
| F18 | 10 A | Bremslicht. |
| F19 | 15A | Laderelais verriegeln. |
| F20 | 5A | Kraftstoffbefeuerte Zusatzheizung. |
| F21 | 15A | Steuergerät für Automatikgetriebe. |
| F22 | 25A | Ölpumpe für Automatikgetriebe. |
| F23 | 5A | Nicht verwendet / USB-Anschluss. |
| F24 | 10 A | Beheizte Außenspiegel. |
| F25 | 7,5A | Fahrertür entriegeln. |
| F26 | 7,5A | Beifahrertür entriegeln. |
| F27 | – | Nicht benutzt. |
| F28 | 20A | Hilfsbatterierelais / Nicht verwendet. |
| F29 | 40A | Gebläsemotor hinten. |
| F30 | 20A | Hilfsenergiepunkt hinten. |
| F31 | 30A | Heizbare Heckscheibe. |
| F32 | 60A | Run-Start-Relais. |
| F33 | 60A | Kraftstoffpumpenrelais. |
| F34 | 40A | Beheizte Heckscheibe links. |
| F35 | 40A | Beheizte Heckscheibe rechts. |
| F36 | 50A | Einspeisung des Karosseriesteuergeräts RP1. |
| F37 | 50A | Einspeisung des Karosseriesteuergeräts RP2. |
| F38 | 60A | Standard-Relaiskastenspeisung BB4. |
| F39 | 20A | Beheizte Sitze. |
| F40 | 5A | Zündung des Antriebssteuermoduls. |
| F41 | 5A | Relaisspule der kraftstoffbefeuerten Zusatzheizung. |
| F42 | 5A | Leuchtweitenregulierung. |
| F43 | 5A | Getriebesteuermodul. |
| F44 | 10 A | Luftfederung. Spannungsqualitätsmodul. Klimaautomatik hinten. Lichterkennungs- und Entfernungssystem. Front- und Rückfahrkameras. Adaptiver Tempomat. |
| F45 | 20A | Abbiegelampen. |
| F46 | 5A | Heizbare Heckscheibe. Relais für beheizte Außenspiegel. |
| F47 | 5A | Modul Antiblockiersystem. |
| F48 | 10 A | Camper-Schnittstellenanschluss 1. |
| F49 | 20A | Scheibenwischer hinten. |
| F50 | 5A | Regensensormodul. Scheibenwischer hinten. |
| F51 | 25A | Scheibenwischermotor. |
| F52 | 25A | Scheibenwischermotor. |
| F53 | 40A | Relais Luftfederung. |
| F54 | 15A | Luftfedermodul. |
| F55 | 40A | Modul Antiblockiersystem. Elektronische Stabilitätskontrolle. |
| F56 | – | Nicht benutzt. |
| F57 | 30A | Nicht verwendet / Fahrersitz elektrisch. |
| F58 | 15A | Nicht verwendet / Geänderter Fahrzeuganschluss. |
| F59 | 30A | Magnetschalter Anlasser. |
| F60 | 15A | Batterieladung des Anhängers. |
| F61 | 15A | Doppelschloss links. |
| F62 | 15A | Doppelschloss rechts. |
| F63 | 15A | Zentralverriegelung links. |
| F64 | 15A | Zentralverriegelung rechts. |
| F65 | 20A | Benzinpumpe. |
| F66 | 40A | Beheizter Kraftstofffilter. |
| F67 | 10 A | Nicht benutzt / Sitzheizung.. |
| F68 | 10 A | Nicht benutzt / Sitzheizung.. |
| F69 | 7,5A | Fahrtenschreiber. |
| F70 | 5A | Nicht verwendet / Anhängermodul. |
| F71 | 40A | 230V Steckdose. |
| F72 | 30A | Anhängersteckdose. |
| Relais | ||
| R1 | Horn. | |
| R2 | Heizbare Heckscheibe. | |
| R3 | Gebläsemotor hinten. | |
| R4 | Hintere Hilfsenergiepunkte. | |
| R5 | Zigarettenanzünder, Auxiliary Power Point. | |
| R6 | Relais der linken Windschutzscheibenheizung. | |
| R7 | Relais der rechten Windschutzscheibe. | |
| R8 | Pumpe für Heckscheibenwaschanlage. | |
| R9 | Kraftstoffbefeuertes Zusatzheizgebläse / Nicht verwendet. | |
| R10 | Gebläsemotor. | |
| R11 | Externe Verriegelung. | |
| R12 | Spiegel elektrisch anklappbar. | |
| R13 | Lauf-Start. | |
| R14 | Benzinpumpe. | |
| R15 | Nicht benutzt. | |
| R16 | Nicht benutzt. | |
| R17 | Scheibenwischer. | |
| R18 | Nicht benutzt. | |
| R19 | Nicht benutzt. |
ad vertisements
Körperkontrollmodul
Körperkontrollmodul
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | – | Nicht benutzt. |
| F2 | 7,5A | Elektrische Außenspiegel. Fenster der Fahrertür. |
| F3 | 20A | Entsperrfunktion (Fahrer und Beifahrer). |
| F4 | 5A | Schonen. |
| F5 | 20A | Schonen. |
| F6 | 10 A | Schonen. |
| F7 | 10 A | Schonen. |
| F8 | 10 A | Sicherheitshorn. |
| F9 | 10 A | Schonen. |
| F10 | 5A | Schonen. |
| F11 | 5A | Einbruchsensor. Klimaanlage hinten. |
| F12 | 7,5A | Klimakontrolle. Schalter für Warnblinkanlage. |
| F13 | 7,5A | Lenksäule. Kombiinstrument. Datenübertragungsstecker. |
| F14 | 10 A | Schonen. |
| F15 | 10 A | Datenübertragungsstecker. |
| F 16 | 15A | Entriegelungsfunktion (links/rechts Schiebetüren). |
| F17 | 5A | Batterie-Backup-Sounder. |
| F18 | 5A | Zündschloss. |
| F19 | 7,5A | Statusanzeige des Beifahrerairbags. Statusschalter Beifahrerairbag. |
| F20 | 7,5A | Fahrtenschreiber. |
| F21 | 5A | Zuheizer. |
| F22 | 5A | Schonen. |
| F23 | 10 A | Zubehörverzögerung. Gleichstrom (DC/AC) Wechselrichter. |
| F24 | 20A | Zentrales Verriegelungssystem. Doppeltes Schließsystem. |
| F25 | 30A | Ersatz- / Fahrertürmodul. |
| F26 | 30A | Ersatz-/Beifahrertürmodul. |
| F27 | 30A | Schonen. |
| F28 | 20A | Schonen. |
| F29 | 30A | Schonen. |
| F30 | 30A | Schonen. |
| F31 | 15A | Schonen. |
| F32 | 10 A | GEOGRAPHISCHES POSITIONIERUNGS SYSTEM. Stimmenkontrolle. SYNC-Modul. Anzeige. Adaptiver Tempomat. Fernempfänger. |
| F33 | 20A | Radio. SYNC-Modul. |
| F34 | 30A | Vorsicherung des Zündstartrelais. Modul Einparkhilfe. Heizungssteuerung. Kamera des Spurhaltesystems. Rückhaltesteuermodul. Zentrales Bedienfeld. Statusanzeige des Beifahrerairbags. Fahrtenschreiber. Zuheizer. Lenkradmodul. |
| F35 | 5A | Rückhaltesteuermodul. |
| F36 | 15A | Einparkhilfe. Kamera des Spurhaltesystems. Lenkradmodul. |
| F37 | 20A | Schonen. |
| F38 | 30A CB | Elektrische Fensterheber (Leistungsschalter). |

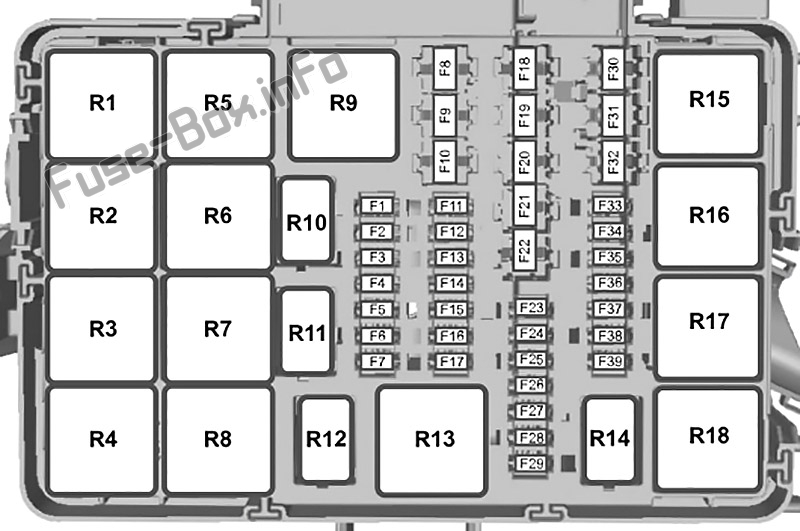

Motorraum-Sicherungskasten
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 5A | Radio stumm / Nicht verwendet. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | – | Nicht benutzt. |
| F6 | 15A | Nicht verwendet / Stickoxidsensor (Euro 6,2). |
| F7 | 15A | Nicht verwendet / Feinstaubsensor (Euro 6,2). |
| F8 | 20A | Kühlgebläse (zweistufig / schnell). |
| F9 | – | Nicht benutzt. |
| F10 | – | Nicht benutzt. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40A | Kühlgebläse 2. |
| F19 | 40A | Kühlgebläse (zweistufig / schnell). |
| F19 | 60A | Kühlgebläse (einstufig / langsam). |
| F20 | 40A | Relais für selektive katalytische Reduktion. |
| F21 | 40A | Glühkerzenmodul 2. |
| F22 | 40A | Glühkerzenmodul 1. |
| F23 | 10 A | Klimaanlage kupplung. |
| F24 | – | Nicht benutzt. |
| F25 | 15A | Rechter Scheinwerfer mit Hochdruckentladung / Nicht verwendet. |
| F26 | 15A | Scheinwerfer mit Hochdruckentladung links / Nicht verwendet. |
| F27 | – | Nicht benutzt. |
| F28 | 5A | Heizung für Kurbelgehäuseentlüftung. |
| F29 | 7,5A/15A | Laufen auf Wasserpumpe / Kühlmittelpumpe. |
| F30 | 60A | Relais des Antriebsstrangsteuermoduls. |
| F31 | 25A | Run-Start 2-Relais / Nicht verwendet. |
| F32 | 20A | Kraftstoffbefeuerte Zusatzheizung. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 20A | Antriebsstrangsteuermodul. |
| F36 | 20A | Fahrzeugleistung 5. |
| F37 | 15A | Tankreduktionsmittel. Abgasrückführungsventil. |
| F38 | 10 A | Motoranschlusskasten R1, R5, R10 und R15 Relaisspulen (Hochgeschwindigkeitslüfter, Klimaanlagenkupplung, Niedriggeschwindigkeitslüfter, Niedriggeschwindigkeits- und Hochgeschwindigkeitslüfterrelais). |
| F39 | 10 A | Glühkerzenüberwachung. Stickoxidsensor. |
| Relais | ||
| R1 | Lüfter mit hoher Geschwindigkeit. | |
| R2 | Nicht benutzt. | |
| R3 | Scheibenwischer hinten. | |
| R4 | Luftfederung. | |
| R5 | Lüfter. | |
| R6 | Nicht benutzt. | |
| R7 | Scheinwerfer mit Hochdruckentladung links / Nicht verwendet. | |
| R8 | Rechter Scheinwerfer mit Hochdruckentladung / Nicht verwendet. | |
| R9 | Anlasser. | |
| R10 | Klimaanlage kupplung. | |
| R11 | Nicht benutzt. | |
| R12 | Nicht benutzt. | |
| R13 | Selektive katalytische Reduktion. | |
| R14 | Nicht benutzt. | |
| R15 | Lüfter mit niedriger Drehzahl. | |
| R16 | Nicht benutzt. | |
| R17 | Nicht benutzt. | |
| R18 | Antriebsstrangsteuermodul. |
Sicherungskastendiagramme (2.2L Diesel)

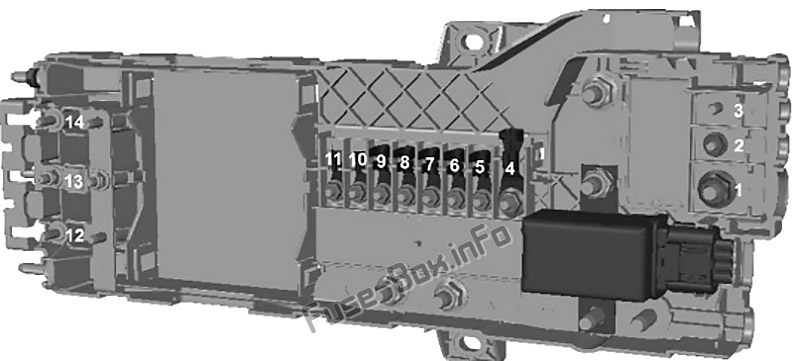

Vorsicherungskasten
Belegung der Sicherungen in der Pre-fuse Box (2.2L Diesel)
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 470 A | Generator. Anlasser. Anschlusskasten des Motors. |
| F2 | 100 A | Sicherungskasten Fahrgastraum. |
| F3 | – | Nicht benutzt. |
| F4 | 200 A | Zusatzanschlussdose. |
| F5 | 100 A | Zusatzanschlussdose. |
| F6 | 80 A | Elektrische Zusatzheizung. |
| F7 | 80 A | Beheiztes Windschutzscheibenrelais. |
| F8 | 100 A | Anschlusskasten des Motors. |
| F9 | 100 A | Zusatzanschlussdose. |
| F10 | 60 A | Sicherungskasten Fahrgastraum / Karosseriesteuergerät 1. |
| F11 | 60 A | Sicherungskasten Fahrgastraum / Karosseriesteuergerät 2. |
| F12 | 60 A | Geänderte Fahrzeuganbindung. |
| F13 | 60 A | Nicht verwendet / Geänderter Fahrzeuganschluss. |
| F14 | 60 A | Geänderte Fahrzeuganbindung. |
ad vertisements
Sicherungskasten im Fahrgastraum
Belegung der Sicherungen in der Instrumententafel (2.2L Diesel)
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Rückhaltesteuermodul. |
| F2 | – | Nicht benutzt. |
| F3 | 10 A | Beheizte Außenspiegel. |
| F4 | – | Nicht benutzt. |
| F5 | 20A | Zusatzheizungs-Steuermodul / Kraftstoffbefeuerte Zusatzheizung. |
| F6 | 5A | Fahrtenschreiber. |
| F7 | 10 A | Adaptiver Tempomat. |
| F8 | 40A | DC/AC-Wechselrichter. |
| F9 | – | Nicht benutzt. |
| F10 | 30A | Fahrersitz elektrisch. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | 5A | Antriebsstrangsteuermodul. |
| F15 | 40A | Antriebsstrangsteuermodul. |
| F 16 | 40A | Sicherungskasten Fahrgastraum. |
| F17 | – | Nicht benutzt. |
| F18 | 30A | Nicht verwendet / Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F19 | 5A | Fahrtenschreiber. |
| F20 | 5A | Beheiztes Windschutzscheibenrelais. Relais für beheizte Außenspiegel. Wechselstrom-Steckdose. Gleichstrom-/Wechselstrom-Wechselrichter. |
| F21 | 10 A | Geänderte Fahrzeuganbindung. |
| F22 | 15A | Sicherungskasten Fahrgastraum / Karosseriesteuergerät. |
| F23 | 7,5A | Klimakontrolle. / Relais der kraftstoffbetriebenen Zusatzheizung. Hilfsgebläsemotorrelais. Zusatzheizung. Gebläsemotor. Schalter für die Nachrichtenzentrale. |
| F24 | 5A | Leuchtweitenregulierung. |
| F25 | 7,5A | Innenbeleuchtung. |
| F26 | 10 A | Nicht verwendet / Sitzheizung. |
| F27 | 10A/20A | Beheizte Sitze. |
| F28 | 20A | Adaptives Frontlichtmodul / Abbiegelicht. |
| F29 | 10 A | Rückfahrkamera. Rückspiegel innen. Spurhaltesystem. Bildverarbeitungsmodul A & B. Steuermodul für die Lenksäule. |
| F30 | 5A | Nicht verwendet / Adaptive Geschwindigkeitsregelung. |
| F31 | – | Nicht benutzt. |
| F32 | 10 A | Innenlampe. |
| F33 | – | Nicht benutzt. |
| F34 | 20A | Scheibenwischer hinten. |
| F35 | 5A | Spiegel elektrisch anklappbar. |
| F36 | 20A | Horn. |
| F37 | 7,5A | SYNC-Modul. Globales Positionsbestimmungssystem-Modul. Oder Nicht verwendet (Ersatz). |
| F38 | 5A | Scheibenwischerrelais. Relais Heckscheibenwischer. Horn Relais. Relais des Gebläsemotors. |
| F39 | 7,5A | Elektrische Fensterheber. Heckheizung, Belüftung und Klimaanlage. Ferngesteuerter, schlüsselloser Eintritt. |
| F40 | 40A | Gebläsemotor. |
| F41 | 40A | Gebläsemotor hinten. |
| F42 | 30A | Heizbare Heckscheibe. |
| F43 | 30A | Anhängermodul. |
| F44 | 60A | Hilfsenergiepunkte. |
| F45 | – | Nicht benutzt. |
| F46 | 30A | Elektrische Fensterheber. |
| F47 | 20A | Feuerzeug. |
| F48 | 20A | Hintere Hilfsenergiepunkte. |
| F49 | 20A | Hilfsenergiepunkte vorn. |
| F50 | 60A | Zündrelais 1. |
| F51 | 60A | Zündrelais 2. |
| F52 | 40A | Beheiztes Windschutzscheibenelement links. |
| F53 | 40A | Beheiztes Windschutzscheibenelement rechts. |
| Relais | ||
| R1 | Kraftstoffbefeuerte Zusatzheizung. | |
| R2 | Hilfsenergiepunkte. | |
| R3 | Nicht benutzt. | |
| R4 | Zündrelais 2. | |
| R5 | Nicht benutzt. | |
| R6 | Zündrelais 1. | |
| R7 | Horn. | |
| R8 | Nicht benutzt. | |
| R9 | Gebläsemotor. | |
| R10 | Gebläsemotor hinten. | |
| R11 | Heizbare Heckscheibe. Beheizte Außenspiegel. | |
| R12 | Beheiztes Windschutzscheibenelement rechts. | |
| R13 | Beheiztes Windschutzscheibenelement links. |
ad vertisements
Körperkontrollmodul
Belegung der Sicherungen im Body Control Module (2.2L Diesel)
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | 15A | Zentrales Verriegelungssystem. |
| F2 | 15A | Zentrales Verriegelungssystem. |
| F3 | 15A | Zündschloss. Hilfsbatterie. |
| F4 | 5A | Steuergerät für Einparkhilfe. |
| F5 | 5A | Regensensormodul. Autolampen. |
| F6 | 15A | Scheibenwaschpumpe. |
| F7 | 7,5A | Außenspiegel. |
| F8 | 15A | Nebelscheinwerfer vorn. |
| F9 | 10 A | Fernlicht rechts. |
| F10 | 10 A | Fernlicht links. |
| F11 | 25A | Außenleuchten rechts. Seitenleuchten links. |
| F12 | 20A | Alarmhorn zur Diebstahlsicherung. Batterie-Backup-Sounder. |
| F13 | 15A | Datenübertragungsstecker. Relais für Hilfsstromversorgung. Innenbeleuchtung. |
| F14 | 25A | Tagfahrlichter. Fahrtrichtungsanzeiger. Nebelschlußleuchte. |
| F15 | 25A | Außenleuchten links. Seitenleuchten rechts. Hoch montierte Bremsleuchte. |
| F 16 | 20A | Audiosteuerung. |
| F17 | 7,5A | Gebläsemotor. Kombiinstrument. Klimakontrolle. |
| F18 | 10 A | Lichtsteuerung. Lenkradmodul. |
| F19 | 5A | Schnittstellenmodul für Frontsteuerung/Anzeige. |
| F20 | 5A | Passives Diebstahlschutzsystem. Zündung. |
| F21 | 3 A | Audiosteuerung. Zubehörverzögerung. |
Motorraum-Sicherungskasten
ad vertisements
Belegung der Sicherungen im Motorraum (2.2L Diesel)
| № | Ampere | Beschreibung |
|---|---|---|
| F1 | – | Nicht benutzt. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | 3A | Antriebsstrangsteuergerät / Dieselpartikelfilter-Verdampferglühkerze. |
| F6 | 3A | Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F7 | 7,5A | Antriebsstrangsteuermodul. Modul Telematik-Steuergerät. Glühkerzenmodul. |
| F8 | – | Nicht benutzt. |
| F9 | 30A | Scheibenwischer links. |
| F10 | 30A | Scheibenwischer rechts. |
| F11 | 10 A | Klimaanlage kupplung. |
| F12 | 20A | Glühkerze für Dieselpartikelfilter-Verdampfer. Glühkerzen. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40A | Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F19 | 30A | Magnetschalter Anlasser. |
| F20 | 60A | Glühkerzen. |
| F21 | 60A | Zündrelais 3. |
| F22 | 30A | Nicht verwendet / Kraftstoffbefeuerte Zusatzheizung. |
| F23 | 25A/10A | Modul Antiblockiersystem / Nicht verwendet (Ersatz). |
| F24 | 7,5A | Benzinpumpe. |
| F25 | 15A | Nicht verwendet (Ersatz). |
| F26 | 3A | Econetic-Kühlmittelventil / Nicht verwendet. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | 3A | Audio-Einheit. |
| F30 | 60A | Lüfter mit niedriger und hoher Geschwindigkeit / Lüfter mit niedriger Geschwindigkeit. |
| F31 | – | Nicht benutzt. |
| F32 | 60A | Scheibenwischermotor. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 15A | Antriebsstrangsteuermodul. |
| F36 | 7,5A | Luftmassenmesser. |
| F37 | 7,5A | Kraftstoffmengenregelventil. |
| F38 | 7,5A | Klimaanlage kupplung. |
| F39 | 15A | Abgastemperatursensor. Kraftstoffpumpe des Kraftstoffverdampfersystems. Magnetventil für Kühlmittelumgehung. Lüfter mit niedriger Drehzahl. Lüfter mit hoher Geschwindigkeit. Glühkerzenrelais |
| Relais | ||
| R1 | Zündrelais 3. | |
| R2 | Anlasser / Nicht verwendet. | |
| R3 | Scheibenwischer hinten. | |
| R4 | Scheibenwischerrelais. | |
| R5 | Nicht benutzt. | |
| R6 | Nicht verwendet / Scheibenwischer. | |
| R7 | Nicht verwendet / Scheibenwischergeschwindigkeit. | |
| R8 | Nicht verwendet / Kraftstoffheizung. | |
| R9 | Nicht verwendet / Anlasser. | |
| R10 | Klimaanlage kupplung. | |
| R11 | Glühkerze des Kraftstoffverdampfersystems. | |
| R12 | Benzinpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Econetic-Kühlmittelventil / Nicht verwendet. | |
| R15 | Lüfter mit niedriger Drehzahl. | |
| R16 | Nicht benutzt. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Lüfter mit hoher Geschwindigkeit. |
