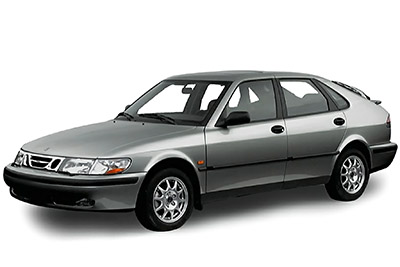

In this article, we consider the first-generation Saab 9-3, produced from 1998 to 2003. Here you will find fuse box diagrams of Saab 9-3 1998, 1999, 2000, 2001 and 2002, get information about the location of the fuse panels inside the car, and learn about the assignment of each fuse (fuse layout) and relay.
Sicherungsanordnung Saab 9-3 1998-2002
Die Sicherung des Zigarettenanzünders (Steckdose) im Saab 9-3 ist die Sicherung Nr. 6 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite des Armaturenbretts.
Der Relaishalter befindet sich unter der Instrumententafel neben dem Lenkrad.
Sicherungskastendiagramm
Zuordnung der Sicherungen im inneren Sicherungskasten
| № | Amperebewertung | Funktion |
|---|---|---|
| EIN | — | Nicht benutzt |
| B | 10 | Bremslichter, Anhänger |
| C | 30 | Kabinenventilator, ACC |
| 1 | 30 | Elektrisch beheizbare Heckscheibe und Rückspiegel |
| 2 | 20 | Fahrtrichtungsanzeiger |
| 3 | 30 | Kabinenventilator, Klimaanlage |
| 4 | fünfzehn | Kofferraumleuchte; Schalterbeleuchtung; elektrisch betriebene Funkantenne |
| 5 | 30 | Elektrisch betätigter Vordersitz rechts |
| 6 | 30 | Zigarettenanzünder |
| 6A | 7,5 | Automatische Übertragung |
| 7 | 30 | Heckscheibenantrieb, Rückspiegel, Schiebedach |
| 8 | fünfzehn | Heckscheibenwischer |
| 9 | 7,5 | ACC-Panel |
| 10 | 10 | 1998-2000: Nicht verwendet; 2001-2002: Horn |
| 11 | 7,5 | WÜRFEL/ZWEIMAL |
| 12 | 20 | Bremslichter; Nebelscheinwerfer |
| 13 | fünfzehn | Diagnose; Radio |
| 14 | 30 | 1998-2000: Frontscheibenmotoren; 2001-2002: Frontscheibenmotoren; Verdeck (Cabrio) |
| fünfzehn | 20 | Tagfahrlicht |
| 16 | 30 | Elektrisch betätigter Vordersitz links |
| 16B | 30 | Steuergerät, Motormanagementsystem |
| 17 | fünfzehn | 1998-2000: WÜRFEL/ZWEIMAL; Instrumente; Memory für elektrisch betriebenen Fahrersitz;
2001-2002: Steuermodul, Motormanagementsystem; WÜRFEL/ZWEIMAL; Hauptinstrumententafel/SID; Memory für elektrisch betriebenen Fahrersitz; Telefon; Tempomat |
| 18 | 10 | Airbag |
| 19 | 10 | 1998-2000: ABS; Klimaanlage; Nebelschlussleuchte;
2001-2002: ABS; Klimaanlage; Nebelschlussleuchte; Schalter, Nebelschlussleuchte |
| 20 | 20 | 1998-2000: Elektrische Heizung, Vordersitze;
2001-2002: Elektrische Heizung, Vordersitze; Schalter, elektrisch beheizbare Heckscheibe |
| 21 | 10 | 1998-2000: Manuelle Klimaanlage; Verdeck (Cabrio);
2001-2002: Schalter, manuelle Klimaanlage; Verdeck (Cabrio) |
| 22 | fünfzehn | Tempomat; Fahrtrichtungsanzeiger |
| 23 | 20 | Verdeck (Cabrio); Telefon |
| 24 | 7,5 | Radio |
| 25 | 30 | 1998-2000: Zentralverriegelung;
2001-2002: Zentralverriegelung; Verstärker |
| 26 | 30 | Steuermodul, Motormanagementsystem; Zündkassette |
| 27 | fünfzehn | Fernlichtblitz; ACC |
| 28 | 10 | 1998-2000: Motormanagementsystem;
2001-2002: Steuermodul, Motormanagementsystem |
| 29 | 10 | Rechtes Standlicht; Kennzeichenbeleuchtung |
| 30 | 10 | Standlicht links |
| 31 | 20 | Rückfahrscheinwerfer; Scheibenwischer; Scheinwerfer-Längenverstellung |
| 32 | fünfzehn | Benzinpumpe |
| 33 | fünfzehn | Elektrische Rücksitzheizung |
| 34 | 10 | SID; Kontroll Modul; automatische Übertragung |
| 35 | fünfzehn | WÜRFEL/ZWEIMAL; Hauptinstrumententafel; Innenbeleuchtung |
| 36 | 10 | Relais, Anlasser |
| 37 | fünfzehn | 1998-2000: Nicht verwendet; 2001-2002: Limp-home |
| 38 | 25 | Sauerstoffsensor (Lambdasonde) |
| 39 | — | — |
ad vertisements

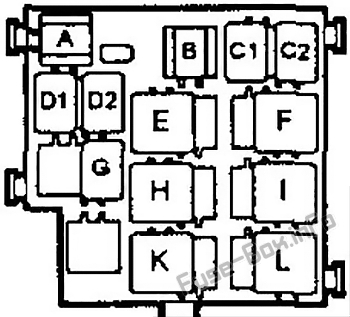

Relaishalter
| Artikel | Funktion |
|---|---|
| EIN | Elektrische Rücksitzheizung |
| B | Rückfahrlicht, Autos mit Automatikgetriebe |
| C1 | — |
| C2 | Motor verriegeln Heckklappe |
| D1 | Heckscheibenwischer |
| D2 | Heckscheibenwaschen |
| E | Zündschloss |
| F | — |
| G | 1998-2001: Scheibenwischer (intermittierend) |
| G1 | 2002: Horn |
| G2 | 2002: Scheibenwischer (intermittierend) |
| H | Heckscheibenheizung |
| ich | Benzinpumpe |
| J | — |
| K | Relais starten |
| L | Hauptrelais (Einspritzsystem) |
Lage des Sicherungskastens
Sicherungskastendiagramm
ad vertisements

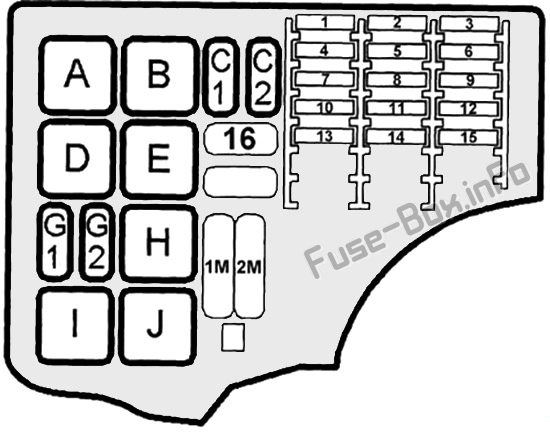

Zuordnung von Sicherungen und Relais im Motorraum
| № | Amperebewertung | Funktion |
|---|---|---|
| 1 | 10 | 1998-2001: Horn; 2002: Nicht verwendet |
| 2 | fünfzehn | Nebelscheinwerfer |
| 3 | 40 | Kühlerlüfter, niedrige Drehzahl |
| 4 | 10 | Vakuumpumpe |
| 5 | fünfzehn | Klimakompressor |
| 6 | 10 | Abblendlicht links |
| 7 | 10 | Abblendlicht rechts |
| 8 | 10 | Fernlicht links |
| 9 | 10 | Fernlicht rechts |
| 10 | 7,5 | Scheinwerferwischer |
| 11 | — | Nicht benutzt |
| 12 | — | Zusätzliche Lichter |
| 13 | 7,5 | 1998-2001: APC; 2002: Nicht verwendet |
| 14 | 10 | Zusatzheizung; Wasserpumpe (Europa) |
| fünfzehn | fünfzehn | Zusatzheizung (Europa) |
| 1M | 30 | Kühlerlüfter, hohe Drehzahl |
| 2M | 50 | Abs |
| Relais | ||
| EIN | Abblendlicht | |
| B | Fernlicht | |
| C1 | Zusatzheizung (Europa) | |
| C2 | Vakuumpumpe (Turbo aut.) | |
| D | Kühlerlüfter, niedrige Drehzahl | |
| E | Lampenkontrolle (Filamentwächter vorne) | |
| F1 | — | Nicht benutzt |
| F2 | — | Nicht benutzt |
| G1 | 1998-2001: Horn; 2002: Scheinwerferwischer |
|
| G2 | Nebelscheinwerfer | |
| H | Nicht benutzt | |
| ich | Kühlerlüfter, hohe Drehzahl | |
| J | Klimakompressor |
