Sicherungsanordnung Saab 9-7x 2004-2009
Lage des Sicherungskastens
Der Sicherungsblock für die Rücksitzbank befindet sich auf der Fahrerseite des Fahrzeugs unter der zweiten Sitzreihe.
Ziehen Sie das Sitzpolster nach vorne, um an den Sicherungsblock zu gelangen.

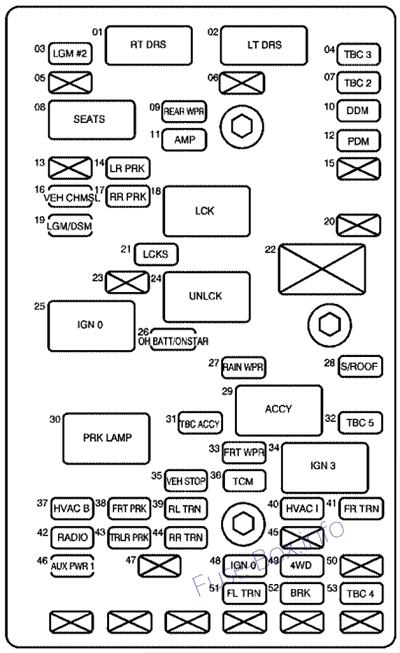

Sicherungskastendiagramm
Belegung der Sicherungen im Sicherungskasten Fonduntersitz
№ | Verwendung |
---|---|
01 | Rechte Türsteuermodul |
02 | Steuermodul für linke Tür |
03 | Endgate-Modul 2 |
04 | LKW-Karosserie-Controller 3 |
05 | Leer |
06 | Leer |
07 | LKW-Karosserie-Controller 2 |
08 | Elektrische Sitze |
09 | Heckscheibenwischer |
10 | Fahrertürmodul |
11 | Verstärker |
12 | Beifahrertürmodul |
13 | Leer |
14 | Standlicht hinten links |
fünfzehn | Leer |
16 | Fahrzeugmitte Hochmontierte Bremsleuchte |
17 | Standlicht hinten rechts |
18 | Schlösser |
19 | Heckklappenmodul/Fahrersitzmodul |
20 | Leer |
21 | Schlösser |
23 | Leer |
24 | Freischalten |
25 | Zündung 0 |
26 | Überkopfbatterie/OnStar-System |
27 | Rainsense Wischer |
28 | Schiebedach |
29 | Zubehörteil |
30 | Parkleuchten |
31 | Zubehör für LKW-Karosseriesteuerung |
32 | Steuergeräte für LKW-Aufbauten |
33 | Scheibenwischer |
34 | Zündung 3 |
35 | Fahrzeugstopp |
36 | Getriebesteuermodul |
37 | Wärmebelüftung Klimaanlage B |
38 | Standlicht vorne |
39 | Blinker hinten links |
40 | Wärme, Belüftung, Klimaanlage 1 |
41 | Blinker vorne rechts |
42 | Radio |
43 | Wohnwagensiedlung |
44 | Blinker hinten rechts |
45 | Leer |
46 | Hilfsenergie 1 |
47 | Leer |
48 | Zündung 0 |
49 | Nicht benutzt |
50 | Leer |
51 | Blinker vorne links Left |
52 | Bremsen |
53 | LKW-Karosserie-Controller 4 |
Lage des Sicherungskastens
Sicherungskastendiagramm (2004, 2005 – L6-Motor)
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (L6 – 2004, 2005)
№ | Verwendung |
---|---|
1 | Elektronisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Abblendlicht fahrerseitiger Scheinwerfer |
7 | Waschmaschine |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Feuerzeug |
14 | Zündspulen |
fünfzehn | Elektrisch verstellbare Pedale |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum (DIC) |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Sicherung |
28 | Antriebsstrangsteuermodul I |
29 | Sauerstoffsensor |
30 | Klimaanlage |
31 | LKW-Karosserie-Controller 1 |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Scheinwerfertreibermodul |
54 | AIR-Magnetventil |
57 | Zündung A |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Scheinwerfer auf der Fahrerseite |
36 | Gebläsemotor |
56 | Anhängerblinker, Bremsleuchte |
58 | Scheinwerfer auf der Beifahrerseite |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Heckscheibenwaschanlage |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
55 | AIR-Magnetventil |
59 | Abblendlicht |
60 | Zündung 1 |
Sicherungskastendiagramm (2004, 2005 – V8-Motor)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (V8 – 2004, 2005)
№ | Verwendung |
---|---|
1 | Elektrisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Abblendlicht fahrerseitiger Scheinwerfer |
7 | Waschmaschine |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Zigarettenanzünder |
14 | Zündspulen |
fünfzehn | Getriebesteuergerät/Kanister |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Sicherung |
28 | Motorsteuergerät 1 |
29 | Motorsteuerungsmodul |
30 | Klimaanlage |
31 | Injektorbank A |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Übertragung |
54 | Sauerstoffsensor B |
55 | Sauerstoffsensor A |
56 | Injektorbank B |
57 | Scheinwerfertreibermodul |
58 | LKW-Karosserie-Controller 1 |
59 | Elektrisch verstellbare Pedale |
61 | Zündung A |
17 | Anhängerblinker, Bremsleuchte |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Gebläsemotor |
36 | Scheinwerfer auf der Fahrerseite |
62 | Scheinwerfer auf der Beifahrerseite |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Heckscheibenwaschanlage |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
60 | Antriebsstrang |
63 | Abblendlicht |
64 | Zündung 1 |
ad vertisements

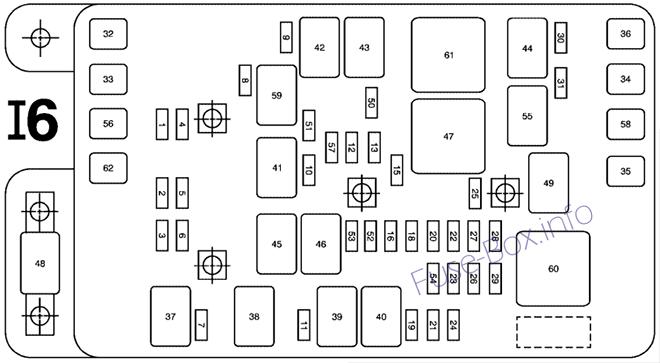

Sicherungskastendiagramm (2006 – L6 Motor)
Belegung der Sicherungen und Relais im Motorraum (L6 – 2006)
№ | Verwendung |
---|---|
1 | Elektronisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Abblendlicht fahrerseitiger Scheinwerfer |
7 | Waschmaschine |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Feuerzeug |
fünfzehn | Elektrisch verstellbare Pedale |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum (DIC) |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Sicherung |
28 | Antriebsstrangsteuermodul I |
29 | Sauerstoffsensor |
30 | Klimaanlage |
31 | LKW-Karosserie-Controller 1 |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Scheinwerfertreibermodul |
54 | Magnetventil des Lufteinspritzreaktors |
57 | Zündung A |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Scheinwerfer auf der Fahrerseite |
36 | Gebläsemotor |
56 | Anhängerblinker, Bremsleuchte |
58 | Scheinwerfer auf der Beifahrerseite |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Heckscheibenwaschanlage |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
55 | Magnetventil des Lufteinspritzreaktors |
59 | Abblendlicht |
60 | Zündung 1 |
61 | Antriebsstrang |
62 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak) |
ad vertisements

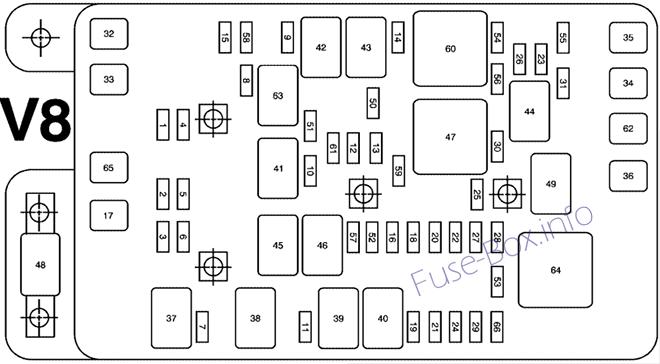

Sicherungskastendiagramm (2006 – V8-Motor)
Belegung der Sicherungen und Relais im Motorraum (V8 – 2006)
№ | Verwendung |
---|---|
1 | Elektrisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Scheinwerfer Abblendlicht Fahrerseite |
7 | Waschmaschine |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Zigarettenanzünder |
14 | Zündspulen |
fünfzehn | Getriebesteuergerät/Kanister |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Sicherung |
28 | Motorsteuergerät 1 |
29 | Motorsteuerungsmodul |
30 | Klimaanlage |
31 | Injektorbank A |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Übertragung |
54 | Sauerstoffsensor B |
55 | Sauerstoffsensor A |
56 | Injektorbank B |
57 | Scheinwerfertreibermodul |
58 | LKW-Karosserie-Controller 1 |
59 | Elektrisch verstellbare Pedale |
61 | Zündung A |
17 | Anhängerblinker, Bremsleuchte |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Gebläsemotor |
36 | Scheinwerfer auf der Fahrerseite |
62 | Scheinwerfer auf der Beifahrerseite |
65 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak®) |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Heckscheibenwaschanlage |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
60 | Antriebsstrang |
63 | Abblendlicht |
64 | Zündung 1 |

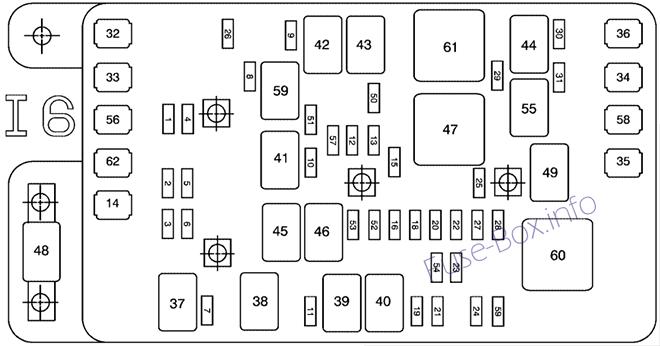

Sicherungskastendiagramm (2007, 2008 – L6-Motor)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (L6 – 2007, 2008)
№ | Verwendung |
---|---|
1 | Elektronisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Scheinwerfer Abblendlicht Fahrerseite |
7 | Scheibenwischer |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Zigarettenanzünder |
fünfzehn | Elektrisch verstellbare Pedale |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum (DIC) |
25 | Schaltsperre des Bremsgetriebes |
26 | Kanister des Getriebesteuermoduls (TCM) |
27 | Sicherung |
28 | Antriebsstrang-Steuermodul 1 |
29 | Sauerstoffsensor |
30 | Klimaanlage |
31 | LKW-Karosserie-Controller 1 |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Scheinwerfertreibermodul |
54 | Magnetventil des Lufteinspritzreaktors |
57 | Zündung A1 |
59 | Geregelte Spannungssteuerung |
14 | Anhängerbremsleuchte/Blinker |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Scheinwerfer auf der Fahrerseite |
36 | Gebläsemotor |
56 | Luftpumpe |
58 | Scheinwerfer auf der Beifahrerseite |
62 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak) |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Scheibenwischer/-waschanlage hinten |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
55 | Magnetventil des Lufteinspritzreaktors |
59 | Abblendlicht |
60 | Zündung 1 |
61 | Antriebsstrang |
62 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak) |
Sicherungskastendiagramm (2007, 2008 – V8-Motor)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (V8 – 2007, 2008)
№ | Verwendung |
---|---|
1 | Elektrisch gesteuerte Luftfederung |
2 | Scheinwerfer Beifahrerseite Fernlicht |
3 | Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Fernlicht fahrerseitiger Scheinwerfer |
6 | Scheinwerfer Abblendlicht Fahrerseite |
7 | Scheibenwischer |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Zigarettenanzünder |
14 | Zündspulen |
fünfzehn | Getriebesteuergerät/Kanister |
16 | Zündung B |
18 | Airbag-System |
19 | Elektrische Bremse |
20 | Lüfter |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Sicherung |
28 | Motorsteuergerät 1 |
29 | Motorsteuerungsmodul |
30 | Klimaanlage |
31 | Injektorbank A |
50 | Beifahrerseite Trailer Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Übertragung |
54 | Sauerstoffsensor B |
55 | Sauerstoffsensor A |
56 | Injektorbank B |
57 | Scheinwerfertreibermodul |
58 | LKW-Karosserie-Controller 1 |
59 | Elektrisch verstellbare Pedale |
61 | Zündung A1 |
66 | Geregelte Spannungssteuerung |
17 | Anhängerblinker, Bremsleuchten |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Gebläsemotor |
36 | Scheinwerfer auf der Fahrerseite |
62 | Scheinwerfer auf der Beifahrerseite |
65 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak) |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwaschanlage |
38 | Heckscheibenwischer |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
45 | Lüfter |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
60 | Antriebsstrang |
63 | Abblendlicht |
64 | Zündung 1 |
ad vertisements

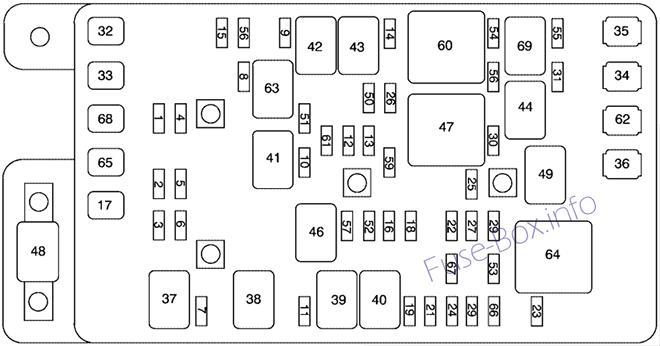

Sicherungskastendiagramm (2009)
Zuordnung der Sicherungen und Relais im Motorraum (2009)
№ | Verwendung |
---|---|
1 | Elektronisch gesteuerte Luftfederung |
2 | Fernlicht Scheinwerfer Beifahrerseite |
3 | Scheinwerfer Abblendlicht Beifahrerseite |
4 | Trailer-Backup |
5 | Scheinwerfer Fernlicht Fahrerseite |
6 | Scheinwerfer Abblendlicht Fahrerseite |
7 | Scheibenwischer |
8 | Automatisches Verteilergetriebe |
9 | Scheibenwaschanlage |
10 | Antriebsstrang-Steuermodul B |
11 | Nebelscheinwerfer |
12 | Bremsleuchte |
13 | Zigarettenanzünder |
14 | Zündspulen |
fünfzehn | Kanister des Getriebesteuermoduls |
16 | Zündung B |
18 | Airbag |
19 | Elektrische Bremse |
21 | Horn |
22 | Zündung E |
23 | Elektronische Drosselklappensteuerung |
24 | Kombiinstrument/Fahrerinformationszentrum (DIC) |
25 | Schaltsperre des Bremsgetriebes |
26 | Motor 1 |
27 | Rückfahrleuchten |
28 | Motorsteuergerät 1 |
29 | Motorsteuerungsmodul |
30 | Klimaanlage |
31 | Einspritzdüse 1 |
50 | Beifahrerseite Anhänger Turn |
51 | Anhängerwende auf der Fahrerseite |
52 | Warnblinker |
53 | Übertragung |
54 | Sauerstoffsensor B |
55 | Sauerstoffsensor A |
56 | Injektor B |
57 | Scheinwerfer-Antriebsmodul |
58 | LKW-Aufbaucomputer/Controller/ |
59 | Elektrisch verstellbare Pedale |
61 | Zündung A1 |
66 | Geregelte Spannungssteuerung |
67 | Luftmagnet |
17 | Anhängerbremsleuchte/Blinker |
32 | Anhänger |
33 | Antiblockiersystem |
34 | Zündung A |
35 | Gebläse |
36 | Scheinwerfer auf der Fahrerseite |
62 | Scheinwerfer auf der Beifahrerseite |
65 | System zur Verbesserung der Fahrzeugstabilität (StabiliTrak) |
68 | Luftpumpe |
48 | Batterie Instrumententafel |
Relais: | |
37 | Scheinwerferwischer |
38 | Scheibenwischer/-waschanlage hinten |
39 | Nebelscheinwerfer |
40 | Horn |
41 | Benzinpumpe |
42 | Scheibenwaschanlage |
43 | Fernlicht-Scheinwerfer |
44 | Klimaanlage |
46 | Scheinwerfertreibermodul |
47 | Anlasser |
49 | Elektrisch verstellbare Pedale |
60 | Antriebsstrang |
63 | Abblendlicht |
64 | Zündung 1 |
69 | Luftmagnet |
