In diesem Artikel betrachten wir den Saab 9-5 der zweiten Generation (YS3G), der von 2010 bis 2012 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Saab 9-5 2010, 2011 und 2012 , informieren Sie sich über die Lage der Sicherung im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
Sicherungsanordnung Saab 9-5 2010-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Saab 9-5 sind die Sicherungen #7 (Steckdose), #26 (Steckdose Kofferraum) im Sicherungskasten Instrumententafel und #25 (Steckdosen) im Motorraum-Sicherungskasten .
Lage des Sicherungskastens

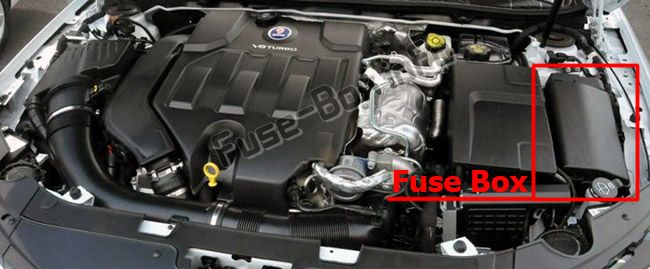

Der Sicherungskasten befindet sich vorne links im Motorraum.
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| Nein. | Schaltkreis |
|---|---|
| 1 | Getriebesteuermodul |
| 2 | Motorsteuerungsmodul |
| 3 | – |
| 4 | – |
| 5 | Zündung / Getriebesteuergerät / Motorsteuergerät |
| 6 | Scheibenwischer |
| 7 | – |
| 8 | Kraftstoffeinspritzung / Zündanlage |
| 9 | Kraftstoffeinspritzung / Zündanlage |
| 10 | Motorsteuerungsmodul |
| 11 | Lambdasonde |
| 12 | Anlasser |
| 13 | Sensor Drosselklappenheizung |
| 14 | Beleuchtung |
| fünfzehn | – |
| 16 | Vakuumpumpe / Kompassmodul |
| 17 | Zündung / Airbag |
| 18 | Adaptives Vorwärtslicht |
| 19 | Adaptives Vorwärtslicht |
| 20 | Zündung |
| 21 | Elektrische Fensterheber hinten |
| 22 | Abs |
| 23 | Lenkung mit variablem Kraftaufwand |
| 24 | Elektrische Fensterheber vorne |
| 25 | Steckdosen |
| 26 | Abs |
| 27 | Elektrische Feststellbremse |
| 28 | Heizbare Heckscheibe |
| 29 | Elektrischer Sitz links |
| 30 | Elektrischer Sitz rechts |
| 31 | Klimaanlage |
| 32 | Körperkontrollmodul |
| 33 | Beheizte Vordersitze |
| 34 | – |
| 35 | Infotainmentsystem |
| 36 | – |
| 37 | Fernlicht rechts |
| 38 | Fernlicht links |
| 39 | – |
| 40 | Nach der Kochpumpe |
| 41 | Vakuumpumpe |
| 42 | Kühlerlüfter |
| 43 | – |
| 44 | Scheinwerferwaschanlage |
| 45 | Kühlerlüfter |
| 46 | Klemme 87 / Hauptrelais |
| 47 | Lambdasonde |
| 48 | Nebellichter |
| 49 | Abblendlicht rechts |
| 50 | Abblendlicht links |
| 51 | Horn |
| 52 | Zündung |
| 53 | Zündung / belüftete Vordersitze |
| 54 | Zündung |
| 55 | Elektrische Fensterheber / Spiegelklappung |
| 56 | Scheibenwaschanlage |
| 57 | Zündung |
| 58 | – |
| 59 | – |
| 60 | Spiegelheizung |
| 61 | Spiegelheizung |
| 62 | Kanister-Entlüftungsmagnet |
| 63 | Heckscheibensensor |
| 64 | Adaptives Vorwärtslicht |
| 65 | Horn |
| 66 | – |
| 67 | Steuergerät für Kraftstoffsystem |
| 68 | – |
| 69 | Batteriesensor |
| 70 | Regensensor |
| 71 | Karosserieelektronikversorgung |
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Ablagefach in der Instrumententafel.
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen in der Instrumententafel
| Nein. | Schaltkreis |
|---|---|
| 1 | Infotainmentsystem, Infodisplay |
| 2 | Karosseriesteuergerät |
| 3 | Karosseriesteuergerät |
| 4 | Infotainmentsystem, Infodisplay |
| 5 | Infotainmentsystem, Infodisplay |
| 6 | – |
| 7 | Steckdose |
| 8 | Karosseriesteuergerät |
| 9 | Karosseriesteuergerät |
| 10 | Karosseriesteuergerät |
| 11 | Innenlüfter |
| 12 | – |
| 13 | – |
| 14 | Diagnosestecker |
| fünfzehn | Airbag |
| 16 | Zentrales Verriegelungssystem |
| 17 | Klimaanlage |
| 18 | Transportsicherung |
| 19 | Erinnerung |
| 20 | – |
| 21 | Instrument |
| 22 | Zündung |
| 23 | Karosseriesteuergerät |
| 24 | Karosseriesteuergerät |
| 25 | – |
| 26 | Steckdosenstamm |
ad vertisements
Lage des Sicherungskastens

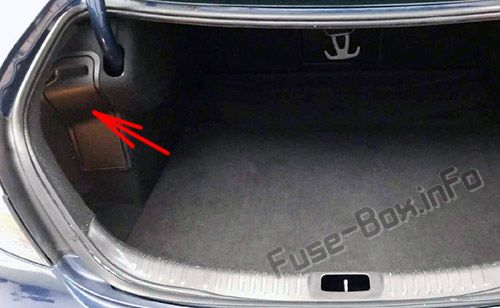

Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums hinter dem Ablagefach.
- Entfernen Sie die Abdeckung der Aufbewahrungsbox.
- Den mittleren Teil des Nietes herausziehen und dann den kompletten Niet herausziehen (1)
- Ziehen Sie die Aufbewahrungsbox nach unten kippen (2)
- Um vollen Zugriff auf den Sicherungskasten zu erhalten, klappen Sie die vorgestanzte Klappe (3) aus
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Kofferraum
| Nr. Schaltung | |
|---|---|
| 1 | Zentralverriegelung |
| 2 | Klimaanlage |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | Kühlmittelheizung |
| 11 | Elektrische Sitze |
| 12 | Memory-Sitz |
| 13 | – |
| 14 | – |
| fünfzehn | – |
| 16 | – |
| 17 | Sitzheizung |
| 18 | – |
| 19 | – |
| 20 | Kühlgebläse Fahrersitz |
| 21 | Zündung |
| 22 | – |
| 23 | Diebstahlwarnanlage |
| 24 | Parklicht links |
| 25 | Parklicht rechts |
| 26 | Beleuchtung |
| 27 | Beleuchtung |
| 28 | – |
| 29 | Transportsicherung |
| 30 | Transportsicherung |
| 31 | Federungssystem, Fernlichtassistent, Tempomat, Spurverlassenswarnung |
| 32 | Seitlicher Hindernisdetektor |
| 33 | Cross-Rad-Antrieb |
| 34 | – |
| 35 | Zentrales Verriegelungssystem |
| 36 | Elektrische Sitze |
| 37 | – |
